STC32G12K128 delay延时函数

在使用 STC32G12K128 单片机进行编程设计时，延时函数的确是非常重要的工具。它可以用来：

• 串口通讯：确保数据的发送和接收有足够的时间间隔，避免数据丢失。
• LED 走马灯：控制 LED 的闪烁频率，需要精确的时间控制。
• 数字钟：实现时间的显示和更新，需要定时的延时。
• 控制 PWM 电动机：调整 PWM 信号的周期和占空比，通常需要精确的时间控制。
• 产生方波：生成稳定的方波信号，必须控制高低电平的持续时间。

因此，延时函数在这些应用中是不可或缺的，帮助确保系统的正确运行。

本文就是探讨延时函数的各种写法。

C 语言

最简单的方法就是运用 for 循环来达到延时的目的。

#include <STC32G.H>                //STC32G的通用头文件，头文件不分大小写
#define MAIN_Fosc 24000000L        //定义主时钟

typedef     unsigned char   u8;
typedef     unsigned int    u16;
typedef     unsigned long   u32;

/******************** 主函数 **************************/
void main(void)
{
    volatile u16 i;
    WTST = 0;   //设置程序指令延时参数，赋值为0可将CPU执行指令的速度设置为最快
    EAXFR = 1; //扩展寄存器(XFR)访问使能
    CKCON = 0; //提高访问XRAM速度

    P4M1 = 0x00;   P4M0 = 0xff;          //设置为推挽输出

while(1)
    {
      P40 = 1;
      for (i=0;i<30239; i++);		     // 正脉冲
      P40 = 0;
      for (i=0;i<30239; i++);		     // 负脉冲
    }

}

volatile u16 i;   的关键字 volatile 是必须的，否则因为编译器进行优化，周期不会是要求的 20 ms, 可能变成 228.06 µs。

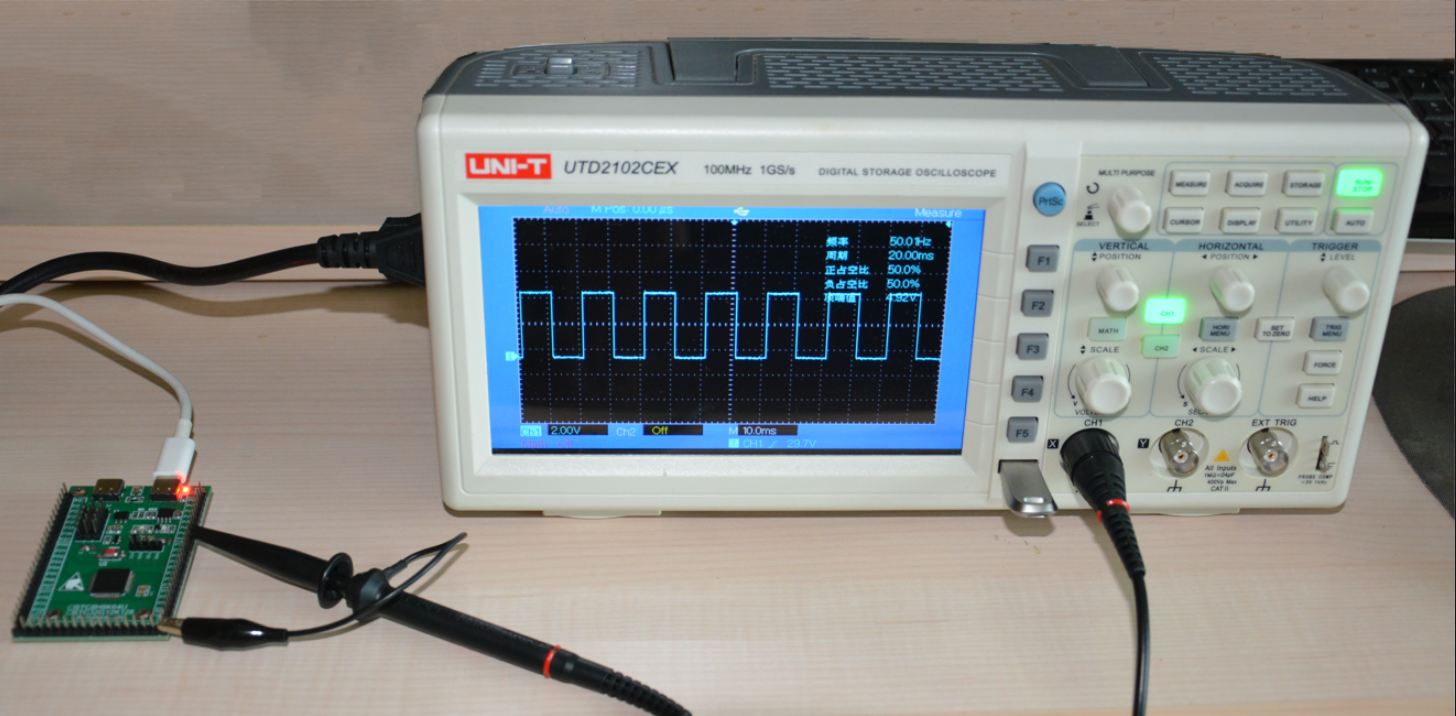

图1：利用示波器检测 P4.0 输出端口的波形。

图2：示波器。
