本文详细介绍了如何使用STC12C5A60S2系列1T 8051单片机通过IIC协议与0.96寸4针OLED12864显示器进行通信，展示中文内容。涵盖了单片机的I/O口配置、OLED显示器的工作原理、显示方式及滚屏命令等，并提供了相关的源代码文件。
基于STC12C5A60S2系列1T 8051单片机的IIC通信的0.96寸4针OLED12864显示中文的应用
STC12C5A60S2系列1T 8051单片机管脚图
STC12C5A60S2系列1T 8051单片机I/O口各种不同工作模式及配置
STC12C5A60S2系列1T 8051单片机I/O口各种不同工作模式介绍
液晶显示器OLED12864简单介绍
一、OLED12864点阵型液晶显示器介绍
二、OLED12864点阵型液晶显示器IIC协议介绍
三、OLED12864点阵型液晶字节排列方式介绍
四、OLED12864点阵型液晶图像显示位置寻址寄存器介绍
五、OLED12864点阵型液晶硬件配置寄存器介绍
五、OLED12864点阵型液晶显示方式介绍
六、OLED12864点阵型液晶滚屏命令介绍
七、OLED12864点阵型液晶字模提取介绍

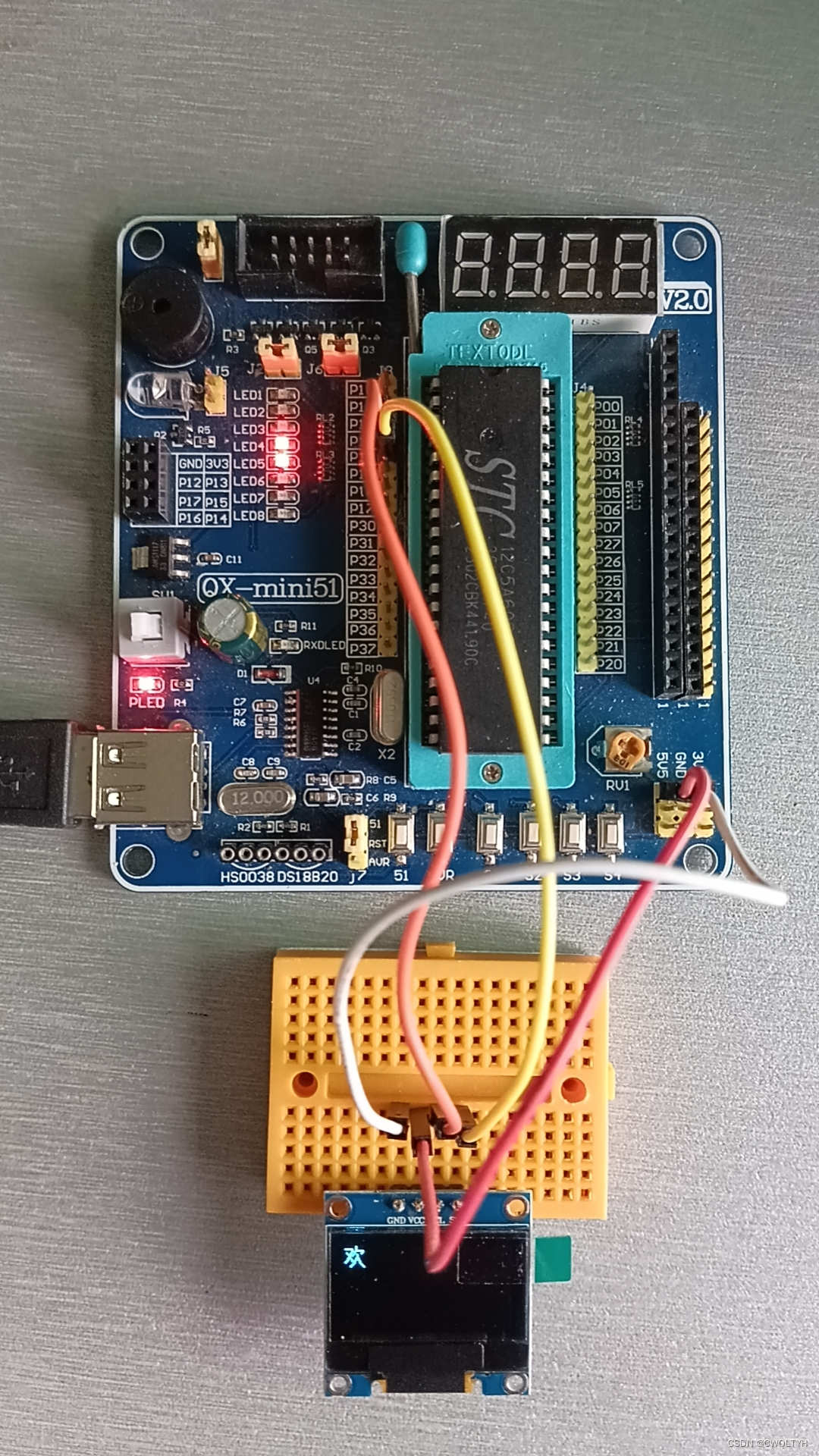

基于STC12C5A60S2系列1T 8051单片机的IIC通信的0.96寸4针OLED12864显示中文的功能
main.c
#include "STC12C5A60S2.h"
#include "OLED12864.h"
#include "OLED12864OfI2C.h"
//#include "ChineseCharacterLibrary.h"
#define uchar unsigned char//自定义无符号字符型为uchar
#define uint unsigned int//自定义无符号整数型为uint
void main()//主函数
{
OLED12864Init();//OLED12864初始化函数
while(1)//主循环
{
OLED12864DisplayChinese(0,0,0);//从第0小页（即8小行为一小页）开始到第1小页（即8小行为一小页）的第0大列（即16小列为一大列）显示ChineseCharacterArrayOf16Row16Column[][16]变量中的第0个汉字"欢"
// OLED12864DisplayChinese(1,0,2);//从第0小页（即8小行为一小页）开始到第1小页（即8小行为一小页）的第1大列（即16小列为一大列）显示ChineseCharacterArrayOf16Row16Column[][16]变量中的第1个汉字"迎"
// OLED12864DisplayChinese(2,0,4);//从第0小页（即8小行为一小页）开始到第1小页（即8小行为一小页）的第2大列（即16小列为一大列）显示ChineseCharacterArrayOf16Row16Column[][16]变量中的第2个汉字"来"
// OLED12864DisplayChinese(3,0,6);//从第0小页（即8小行为一小页）开始到第1小页（即8小行为一小页）的第3大列（即16小列为一大列）显示ChineseCharacterArrayOf16Row16Column[][16]变量中的第3个汉字"到"
// OLED12864DisplayChinese(4,0,8);//从第0小页（即8小行为一小页）开始到第1小页（即8小行为一小页）的第4大列（即16小列为一大列）显示ChineseCharacterArrayOf16Row16Column[][16]变量中的第4个汉字"广"
// OLED12864DisplayChinese(5,0,10);//从第0小页（即8小行为一小页）开始到第1小页（即8小行为一小页）的第5大列（即16小列为一大列）显示ChineseCharacterArrayOf16Row16Column[][16]变量中的第5个汉字"东"
// OLED12864DisplayChinese(6,0,12);//从第0小页（即8小行为一小页）开始到第1小页（即8小行为一小页）的第6大列（即16小列为一大列）显示ChineseCharacterArrayOf16Row16Column[][16]变量中的第6个汉字"安"
// OLED12864DisplayChinese(7,0,14);//从第0小页（即8小行为一小页）开始到第1小页（即8小行为一小页）的第7大列（即16小列为一大列）显示ChineseCharacterArrayOf16Row16Column[][16]变量中的第7个汉字"胜"
// OLED12864DisplayChinese(0,2,16);//从第2小页（即8小行为一小页）开始到第3小页（即8小行为一小页）的第0大列（即16小列为一大列）显示ChineseCharacterArrayOf16Row16Column[][16]变量中的第8个汉字"仪"
// OLED12864DisplayChinese(1,2,18);//从第2小页（即8小行为一小页）开始到第3小页（即8小行为一小页）的第0大列（即16小列为一大列）显示ChineseCharacterArrayOf16Row16Column[][16]变量中的第9个汉字"器"
// OLED12864DisplayChinese(2,2,20);//从第2小页（即8小行为一小页）开始到第3小页（即8小行为一小页）的第0大列（即16小列为一大列）显示ChineseCharacterArrayOf16Row16Column[][16]变量中的第10个汉字"有"
// OLED12864DisplayChinese(3,2,22);//从第2小页（即8小行为一小页）开始到第3小页（即8小行为一小页）的第0大列（即16小列为一大列）显示ChineseCharacterArrayOf16Row16Column[][16]变量中的第11个汉字"限"
// OLED12864DisplayChinese(4,2,24);//从第2小页（即8小行为一小页）开始到第3小页（即8小行为一小页）的第0大列（即16小列为一大列）显示ChineseCharacterArrayOf16Row16Column[][16]变量中的第12个汉字"公"
// OLED12864DisplayChinese(5,2,26);//从第2小页（即8小行为一小页）开始到第3小页（即8小行为一小页）的第0大列（即16小列为一大列）显示ChineseCharacterArrayOf16Row16Column[][16]变量中的第13个汉字"司"
// OLED12864DisplayChinese(6,2,28);//从第2小页（即8小行为一小页）开始到第3小页（即8小行为一小页）的第0大列（即16小列为一大列）显示ChineseCharacterArrayOf16Row16Column[][16]变量中的第14个汉字"做"
// OLED12864DisplayChinese(7,2,30);//从第2小页（即8小行为一小页）开始到第3小页（即8小行为一小页）的第0大列（即16小列为一大列）显示ChineseCharacterArrayOf16Row16Column[][16]变量中的第15个汉字"客"
// OLED12864Display16Bitx16BitFontMolds(0,0,1);//从第0小页（即8小行为一小页）开始到第1小页（即8小行为一小页）的第0大列（即16小列为一大列）显示ChineseCharacterArray[]变量中的第0个汉字"欢"
// OLED12864Display16Bitx16BitFontMolds(1,0,2);//从第0小页（即8小行为一小页）开始到第1小页（即8小行为一小页）的第1大列（即16小列为一大列）显示ChineseCharacterArray[]变量中的第1个汉字"迎"
// OLED12864Display16Bitx16BitFontMolds(2,0,3);//从第0小页（即8小行为一小页）开始到第1小页（即8小行为一小页）的第2大列（即16小列为一大列）显示ChineseCharacterArray[]变量中的第2个汉字"来"
// OLED12864Display16Bitx16BitFontMolds(3,0,4);//从第0小页（即8小行为一小页）开始到第1小页（即8小行为一小页）的第3大列（即16小列为一大列）显示ChineseCharacterArray[]变量中的第3个汉字"到"
// OLED12864Display16Bitx16BitFontMolds(4,0,5);//从第0小页（即8小行为一小页）开始到第1小页（即8小行为一小页）的第4大列（即16小列为一大列）显示ChineseCharacterArray[]变量中的第4个汉字"广"
// OLED12864Display16Bitx16BitFontMolds(5,0,6);//从第0小页（即8小行为一小页）开始到第1小页（即8小行为一小页）的第5大列（即16小列为一大列）显示ChineseCharacterArray[]变量中的第5个汉字"东"
// OLED12864Display16Bitx16BitFontMolds(6,0,7);//从第0小页（即8小行为一小页）开始到第1小页（即8小行为一小页）的第6大列（即16小列为一大列）显示ChineseCharacterArray[]变量中的第6个汉字"安"
// OLED12864Display16Bitx16BitFontMolds(7,0,8);//从第0小页（即8小行为一小页）开始到第1小页（即8小行为一小页）的第7大列（即16小列为一大列）显示ChineseCharacterArray[]变量中的第7个汉字"胜"
// OLED12864Display16Bitx16BitFontMolds(0,2,9);//从第2小页（即8小行为一小页）开始到第3小页（即8小行为一小页）的第0大列（即16小列为一大列）显示ChineseCharacterArray[]变量中的第8个汉字"仪"
// OLED12864Display16Bitx16BitFontMolds(1,2,10);//从第2小页（即8小行为一小页）开始到第3小页（即8小行为一小页）的第1大列（即16小列为一大列）显示ChineseCharacterArray[]变量中的第9个汉字"器"
// OLED12864Display16Bitx16BitFontMolds(2,2,11);//从第2小页（即8小行为一小页）开始到第3小页（即8小行为一小页）的第2大列（即16小列为一大列）显示ChineseCharacterArray[]变量中的第10个汉字"有"
// OLED12864Display16Bitx16BitFontMolds(3,2,12);//从第2小页（即8小行为一小页）开始到第3小页（即8小行为一小页）的第3大列（即16小列为一大列）显示ChineseCharacterArray[]变量中的第11个汉字"限"
// OLED12864Display16Bitx16BitFontMolds(4,2,13);//从第2小页（即8小行为一小页）开始到第3小页（即8小行为一小页）的第4大列（即16小列为一大列）显示ChineseCharacterArray[]变量中的第12个汉字"公"
// OLED12864Display16Bitx16BitFontMolds(5,2,14);//从第2小页（即8小行为一小页）开始到第3小页（即8小行为一小页）的第5大列（即16小列为一大列）显示ChineseCharacterArray[]变量中的第13个汉字"司"
// OLED12864Display16Bitx16BitFontMolds(6,2,15);//从第2小页（即8小行为一小页）开始到第3小页（即8小行为一小页）的第6大列（即16小列为一大列）显示ChineseCharacterArray[]变量中的第14个汉字"做"
// OLED12864Display16Bitx16BitFontMolds(7,2,16);//从第2小页（即8小行为一小页）开始到第3小页（即8小行为一小页）的第7大列（即16小列为一大列）显示ChineseCharacterArray[]变量中的第15个汉字"客"
}
}
OLED12864.c
#include "OLED12864.h"
#include "OLED12864OfI2C.h"
#include "ChineseCharacterLibrary.h"
#define uchar unsigned char//自定义无符号字符型为uchar
#define uint unsigned int//自定义无符号整数型为uint
void WriteCommandToOLED12864(uchar Command)//写命令给OLED12864函数
{
I2CStar();//I2C启动函数
I2CWriteByte(0x78);//I2C写字节函数 写OLED12864硬件地址
WaitAck();//等待应答
I2CWriteByte(0x00);//I2C写字节函数 启动写命令控制
WaitAck();//等待应答
I2CWriteByte(Command);//I2C写字节函数 写命令给OLED12864
WaitAck();//等待应答
I2CStop();//I2C停止函数
}
void WriteDataToOLED12864(uchar Data)//写数据给OLED12864函数
{
I2CStar();//I2C启动函数
I2CWriteByte(0x78);//I2C写字节函数 写OLED12864硬件地址
WaitAck();//等待应答
I2CWriteByte(0x40);//I2C写字节函数 启动写数据控制
WaitAck();//等待应答
I2CWriteByte(Data);//I2C写字节函数 写数据给OLED12864
WaitAck();//等待应答
I2CStop();//I2C停止函数
}
void SetOLED12864DisplayPostion(uchar Column,uchar Page)//设置OLED12864显示位置函数 Column为OLED12864大列（即16小列为一大列）地址 取值为0到7 Page为OLED12864的8小行或小页（即8小行为一小页）地址 取值为0到7
{
WriteCommandToOLED12864(0xb0 + Page);//OLED12864的8小行或小页（即8小行为一小页）地址选择 0xb0为OLED12864第0小页（即8小行为一小页）地址 也是OLED12864的小页开始地址 取值为0到7
WriteCommandToOLED12864(((Column & 0xf0) >> 4) | 0x10);//0001 A7A6A5A4 OLED12864列地址的高4位
WriteCommandToOLED12864(Column & 0x0f);//0000 A3A2A1A0 OLED12864列地址的低4位
}
void OLED12864ClearScreen()//OLED12864清屏显示函数
{
uchar Column,Page;//声明Column为OLED12864小列地址 取值为0到127 Page为OLED12864的8小行或小页（即8小行为一小页）地址
for(Page = 0;Page < 8;Page++)//循环OLED12864的8小页（即8小行为一小页）地址 共64小行
{
WriteCommandToOLED12864(0xb0 + Page);//OLED12864的8小行或小页（即8小行为一小页）地址选择 0xb0为OLED12864第0小页（即8小行为一小页）地址 也是OLED12864的小页开始地址
WriteCommandToOLED12864(0x00);//0000 A3A2A1A0 OLED12864列地址的低4位
WriteCommandToOLED12864(0x10);//0001 A7A6A5A4 OLED12864列地址的高4位
for(Column = 0;Column < 128;Column++)//循环OLED12864的128小列地址
{
WriteDataToOLED12864(0x00);//关OLED12864显示
}
}
}
void OLED12864DisplayChinese
