基于STC12C5A60S2系列1T 8051单片机的IIC通信的0.96寸4针OLED12864显示大小写英文的应用

STC12C5A60S2系列1T 8051单片机管脚图
STC12C5A60S2系列1T 8051单片机I/O口各种不同工作模式及配置
STC12C5A60S2系列1T 8051单片机I/O口各种不同工作模式介绍
液晶显示器OLED12864简单介绍
基于STC12C5A60S2系列1T 8051单片机的IIC通信的0.96寸4针OLED12864显示大小写英文的功能

STC12C5A60S2系列1T 8051单片机管脚图

在这里插入图片描述

STC12C5A60S2系列1T 8051单片机I/O口各种不同工作模式及配置

在这里插入图片描述

STC12C5A60S2系列1T 8051单片机I/O口各种不同工作模式介绍

在这里插入图片描述

液晶显示器OLED12864简单介绍

一、OLED12864点阵型液晶显示器介绍

在这里插入图片描述

二、OLED12864点阵型液晶显示器IIC协议介绍

在这里插入图片描述

三、OLED12864点阵型液晶字节排列方式介绍

在这里插入图片描述

四、OLED12864点阵型液晶图像显示位置寻址寄存器介绍

在这里插入图片描述

五、OLED12864点阵型液晶硬件配置寄存器介绍

在这里插入图片描述

五、OLED12864点阵型液晶显示方式介绍

在这里插入图片描述

六、OLED12864点阵型液晶滚屏命令介绍

在这里插入图片描述

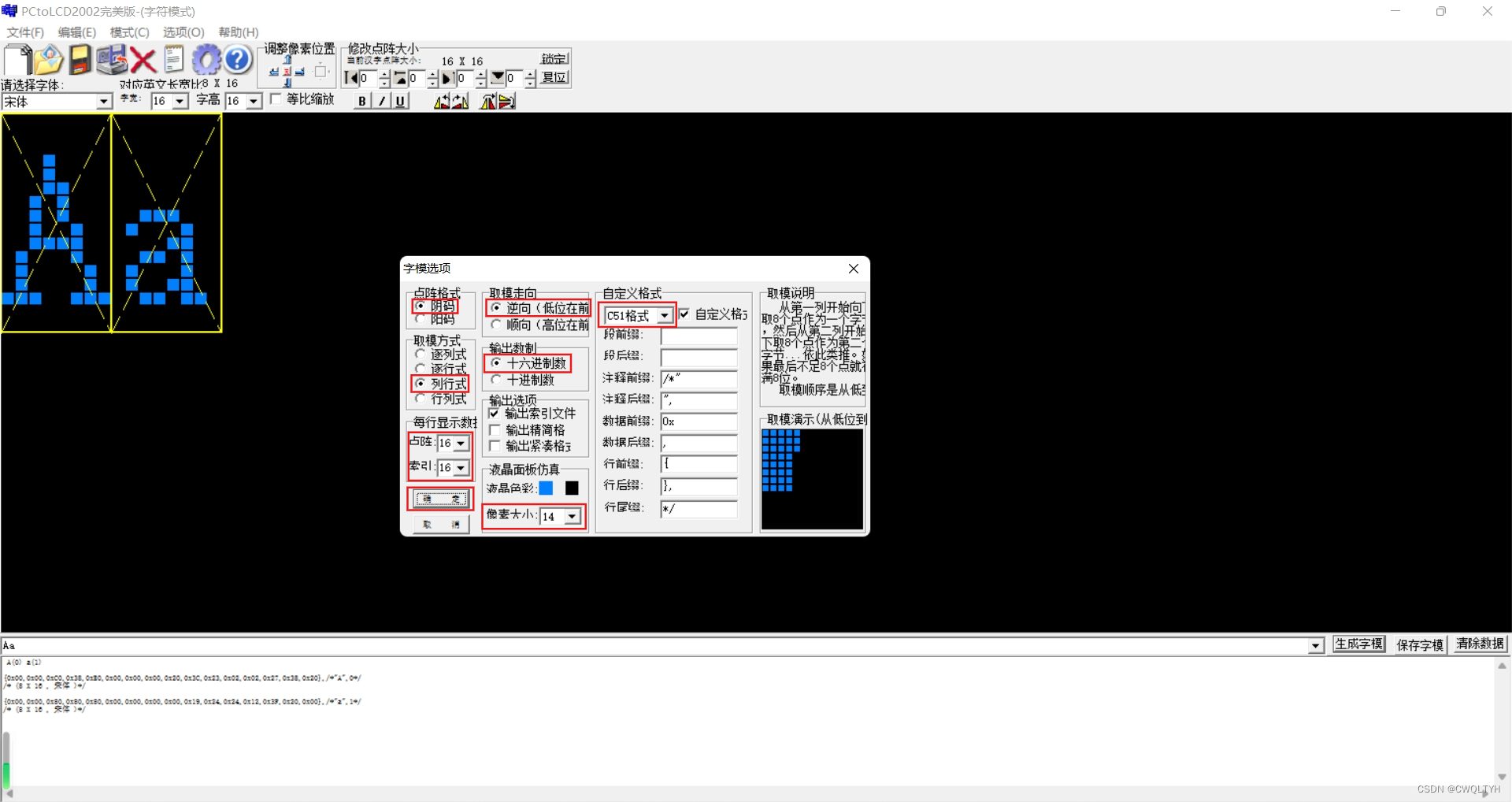

七、OLED12864点阵型液晶字模提取介绍

在这里插入图片描述

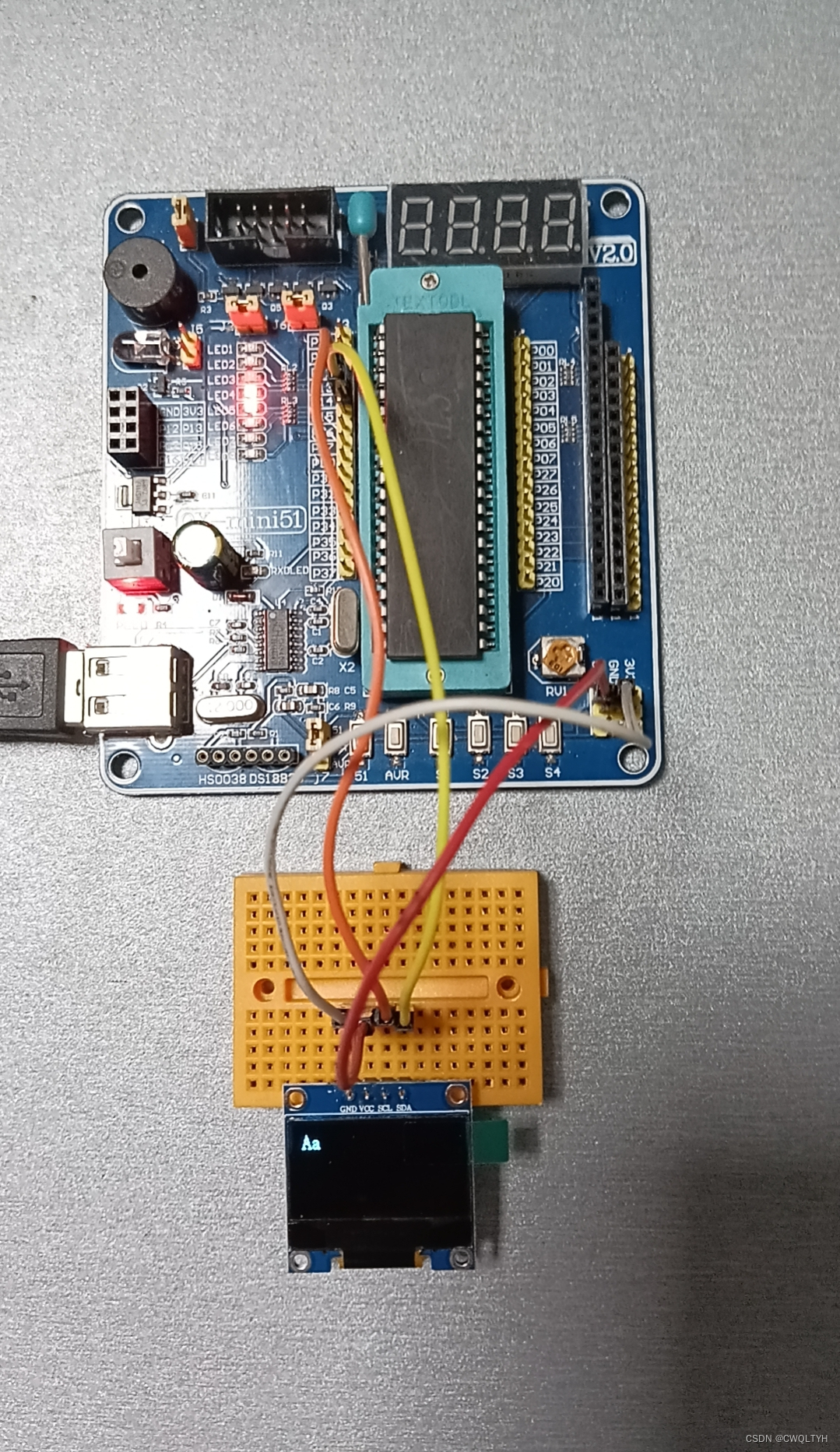

基于STC12C5A60S2系列1T 8051单片机的IIC通信的0.96寸4针OLED12864显示大小写英文的功能

在这里插入图片描述
main.c

#include "STC12C5A60S2.h"
#include "OLED12864.h"
#include "OLED12864OfI2C.h"
//#include "ChineseCharacterLibrary.h"
#define uchar unsigned char//自定义无符号字符型为uchar
#define uint unsigned int//自定义无符号整数型为uint
 void main()//主函数
{


  OLED12864Init();//OLED12864初始化函数
  while(1)//主循环
 {


   OLED12864DisplayEnglish(0,0,0);//从第0小页（即8小行为一小页）开始到第1小页（即8小行为一小页）的第0大列（即8小列为一大列）显示EnglishCharacterArrayOf16Row8Column[][8]变量中的第0个大写字母"A"
   OLED12864DisplayEnglish(1,0,2);//从第0小页（即8小行为一小页）开始到第1小页（即8小行为一小页）的第1大列（即8小列为一大列）显示EnglishCharacterArrayOf16Row8Column[][8]变量中的第1个小写字母"a"
//   OLED12864DisplayEnglish(2,0,4);//从第0小页（即8小行为一小页）开始到第1小页（即8小行为一小页）的第2大列（即8小列为一大列）显示EnglishCharacterArrayOf16Row8Column[][8]变量中的第2个大写字母"B"
//   OLED12864DisplayEnglish(3,0,6);//从第0小页（即8小行为一小页）开始到第1小页（即8小行为一小页）的第3大列（即8小列为一大列）显示EnglishCharacterArrayOf16Row8Column[][8]变量中的第3个小写字母"b"
//   OLED12864DisplayEnglish(4,0,8);//从第0小页（即8小行为一小页）开始到第1小页（即8小行为一小页）的第4大列（即8小列为一大列）显示EnglishCharacterArrayOf16Row8Column[][8]变量中的第4个大写字母"C"
//   OLED12864DisplayEnglish(5,0,10);//从第0小页（即8小行为一小页）开始到第1小页（即8小行为一小页）的第5大列（即8小列为一大列）显示EnglishCharacterArrayOf16Row8Column[][8]变量中的第5个小写字母"c"
//   OLED12864DisplayEnglish(6,0,12);//从第0小页（即8小行为一小页）开始到第1小页（即8小行为一小页）的第6大列（即8小列为一大列）显示EnglishCharacterArrayOf16Row8Column[][8]变量中的第6个大写字母"D"
//   OLED12864DisplayEnglish(7,0,14);//从第0小页（即8小行为一小页）开始到第1小页（即8小行为一小页）的第7大列（即8小列为一大列）显示EnglishCharacterArrayOf16Row8Column[][8]变量中的第7个小写字母"d"
//   OLED12864DisplayEnglish(8,0,16);//从第0小页（即8小行为一小页）开始到第1小页（即8小行为一小页）的第8大列（即8小列为一大列）显示EnglishCharacterArrayOf16Row8Column[][8]变量中的第8个大写字母"E"
//   OLED12864DisplayEnglish(9,0,18);//从第0小页（即8小行为一小页）开始到第1小页（即8小行为一小页）的第9大列（即8小列为一大列）显示EnglishCharacterArrayOf16Row8Column[][8]变量中的第9个小写字母"e"
//   OLED12864DisplayEnglish(10,0,20);//从第0小页（即8小行为一小页）开始到第1小页（即8小行为一小页）的第10大列（即8小列为一大列）显示EnglishCharacterArrayOf16Row8Column[][8]变量中的第10个大写字母"F"
//   OLED12864DisplayEnglish(11,0,22);//从第0小页（即8小行为一小页）开始到第1小页（即8小行为一小页）的第11大列（即8小列为一大列）显示EnglishCharacterArrayOf16Row8Column[][8]变量中的第11个小写字母"f"
//   OLED12864DisplayEnglish(12,0,24);//从第0小页（即8小行为一小页）开始到第1小页（即8小行为一小页）的第12大列（即8小列为一大列）显示EnglishCharacterArrayOf16Row8Column[][8]变量中的第12个大写字母"G"
//   OLED12864DisplayEnglish(13,0,26);//从第0小页（即8小行为一小页）开始到第1小页（即8小行为一小页）的第13大列（即8小列为一大列）显示EnglishCharacterArrayOf16Row8Column[][8]变量中的第13个小写字母"g"
//   OLED12864DisplayEnglish(14,0,28);//从第0小页（即8小行为一小页）开始到第1小页（即8小行为一小页）的第14大列（即8小列为一大列）显示EnglishCharacterArrayOf16Row8Column[][8]变量中的第14个大写字母"H"
//   OLED12864DisplayEnglish(15,0,30);//从第0小页（即8小行为一小页）开始到第1小页（即8小行为一小页）的第15大列（即8小列为一大列）显示EnglishCharacterArrayOf16Row8Column[][8]变量中的第15个小写字母"h"

  }
 }

OLED12864.c

#include "OLED12864.h"
#include "OLED12864OfI2C.h"
//#include "ChineseCharacterLibrary.h"
#include "CapitalLowerCaseLetter.h"
#define uchar unsigned char//自定义无符号字符型为uchar
#define uint unsigned int//自定义无符号整数型为uint

 void WriteCommandToOLED12864(uchar Command)//写命令给OLED12864函数
{


  I2CStar();//I2C启动函数
  I2CWriteByte(0x78);//I2C写字节函数 写OLED12864硬件地址
  WaitAck();//等待应答
  I2CWriteByte(0x00);//I2C写字节函数 启动写命令控制
  WaitAck();//等待应答
  I2CWriteByte(Command);//I2C写字节函数 写命令给OLED12864
  WaitAck();//等待应答
  I2CStop();//I2C停止函数
 }

 void WriteDataToOLED12864(uchar Data)//写数据给OLED12864函数
{


  I2CStar();//I2C启动函数
  I2CWriteByte(0x78);//I2C写字节函数 写OLED12864硬件地址
  WaitAck();//等待应答
  I2CWriteByte(0x40);//I2C写字节函数 启动写数据控制
  WaitAck();//等待应答
  I2CWriteByte(Data);//I2C写字节函数 写数据给OLED12864
  WaitAck();//等待应答
  I2CStop();//I2C停止函数
 }

 void SetOLED12864DisplayPostion(uchar Column,uchar Page)//设置OLED12864显示位置函数 Column为OLED12864大列（即8小列为一大列）地址 取值为0到15 Page为OLED12864的8小行或小页（即8小行为一小页）地址 取值为0到7
{


  WriteCommandToOLED12864(0xb0 + Page);//OLED12864的8小行或小页（即8小行为一小页）地址选择 0xb0为OLED12864第0小页（即8小行为一小页）地址 也是OLED12864的小页开始地址 取值为0到7
  WriteCommandToOLED12864(((Column & 0xf0) >> 4) | 0x10);//0001 A7A6A5A4 OLED12864列地址的高4位
  WriteCommandToOLED12864(Column & 0x0f);//0000 A3A2A1A0 OLED12864列地址的低4位
 }

 void OLED12864ClearScreen()//OLED12864清屏显示函数
{


  uchar Column,Page;//声明Column为OLED12864小列地址 取值为0到127 Page为OLED12864的8小行或小页（即8小行为一小页）地址
  for(Page = 0;Page < 8;Page++)//循环OLED12864的8小页（即8小行为一小页）地址 共64小行
 {


   WriteCommandToOLED12864(0xb0 + Page);//OLED12864的8小行或小页（即8小行为一小页）地址选择 0xb0为OLED12864第0小页（即8小行为一小页）地址 也是OLED12864的小页开始地址
   WriteCommandToOLED12864(0x00);//0000 A3A2A1A0 OLED12864列地址的低4位
   WriteCommandToOLED12864(0x10);//0001 A7A6A5A4 OLED12864列地址的高4位
   for(Column = 0;Column < 128;Column++)//循环OLED12864的128小列地址
  {


	WriteDataToOLED12864(0x00);//关OLED12864显示
   }
  }
 }

 void OLED12864DisplayEnglish(uchar Column,uchar Page,uchar EnglishCharacterSerialNumber)//OLED12864显示英文函数 Column为OLED12864大列（即8小列为一大列）地址 取值为0到15 Page为OLED12864的8小行或小页（即8小行为一小页）地址 取值为0到7 EnglishCharacterSerialNumber为显示EnglishCharacterArrayOf16Row8Column[][8]变量中哪个字母的16个字节所在序号变量
{


  uint i;//声明循环变量
	//字母上半部分显示
  SetOLED12864DisplayPostion(Column * 8,Page);//Column为OLED12864大列（即8小列为一大列）地址 取值为0到15 x * 8表示这个大列有8小列 y为OLED12864的8小行或小页（即8小行为一小页）地址 取值为0到7
  for(i = 0;i < 8;i++)//循环EnglishCharacterArrayOf16Row8Column[][8]变量中某个数据上半部分8个数据
 {


   WriteDataToOLED12864(EnglishCharacterArrayOf16Row8Column[EnglishCharacterSerialNumber][i]);//字母上半部分显示
  }
  //字母下半部分显示
  SetOLED12864DisplayPostion(Column * 8,Page + 1);//Column为OLED12864大列（即8小列为一大列）地址 取值为0到15 x * 8表示这个大列有8小列 y为OLED12864的8小行或小页（即8小行为一小页）地址 取值为0到7
  for(i = 0;i < 8;i++)//循环EnglishCharacterArrayOf16Row8Column[][8]变量中某个数据上半部分8个数据
 {


   WriteDataToOLED12864(EnglishCharacterArrayOf16Row8Column[EnglishCharacterSerialNumber + 1][i]);//字母上半部分显示
  }
 }

 void OLED12864Init()//OLED12864初始化函数第一个8是8小页（即8小行为一小页） 第二个8是8大列（即16小列为一大列）16是16小列
{


  WriteCommandToOLED12864(0xAE);//关OLED12864显示
  WriteCommandToOLED12864(0x00);//设置OLED12864列地址的低4位 对应OLED12864第0大列（即16小列为一大列）中的第0小列地址
  WriteCommandToOLED12864(0x10);//设置OLED12864列地址的高4位 对应OLED12864第0大列（即16小列为一大列）地址
  WriteCommandToOLED12864(0x40);//设置OLED12864第0小行开始显示
  WriteCommandToOLED12864(0x81);//设置OLED12864对比度
  WriteCommandToOLED12864(0xCF);//设置OLED12864亮度为207级 总亮度为255级
  WriteCommandToOLED12864(0xA1);//设置OLED12864的第127小列映射到OLED12864显示屏第0小列 0xA0左右镜面反置 0xA1正常
  WriteCommandToOLED12864(0xC8);//设置OLED12864从第63小行扫描到第0小行 0xC0上下镜面反置 0xC8正常
  WriteCommandToOLED12864(0xA6);//设置OLED12864不反白显示	反白为0xA7
  WriteCommandToOLED12864(0xA8);//设置OLED12864显示总行数
  WriteCommandToOLED12864(0x3f);//设置OLED12864占空比为1/64
  WriteCommandToOLED12864(0xD3)
