该博客详细介绍了如何使用STC12C5A60S2系列1T 8051单片机通过IIC协议控制0.96寸4针OLED12864液晶显示器，涵盖了单片机I/O口工作模式、液晶显示器的硬件配置、显示方式以及字模提取等内容，并提供了相关的源代码文件。

基于STC12C5A60S2系列1T 8051单片机的IIC通信的0.96寸4针OLED12864显示其他符号的应用

STC12C5A60S2系列1T 8051单片机管脚图
STC12C5A60S2系列1T 8051单片机I/O口各种不同工作模式及配置
STC12C5A60S2系列1T 8051单片机I/O口各种不同工作模式介绍
液晶显示器OLED12864简单介绍
基于STC12C5A60S2系列1T 8051单片机的IIC通信的0.96寸4针OLED12864显示其他符号的功能

STC12C5A60S2系列1T 8051单片机管脚图

在这里插入图片描述

STC12C5A60S2系列1T 8051单片机I/O口各种不同工作模式及配置

在这里插入图片描述

STC12C5A60S2系列1T 8051单片机I/O口各种不同工作模式介绍

在这里插入图片描述

液晶显示器OLED12864简单介绍

一、OLED12864点阵型液晶显示器介绍

在这里插入图片描述

二、OLED12864点阵型液晶显示器IIC协议介绍

在这里插入图片描述

三、OLED12864点阵型液晶字节排列方式介绍

在这里插入图片描述

四、OLED12864点阵型液晶图像显示位置寻址寄存器介绍

在这里插入图片描述

五、OLED12864点阵型液晶硬件配置寄存器介绍

在这里插入图片描述

五、OLED12864点阵型液晶显示方式介绍

在这里插入图片描述

六、OLED12864点阵型液晶滚屏命令介绍

在这里插入图片描述

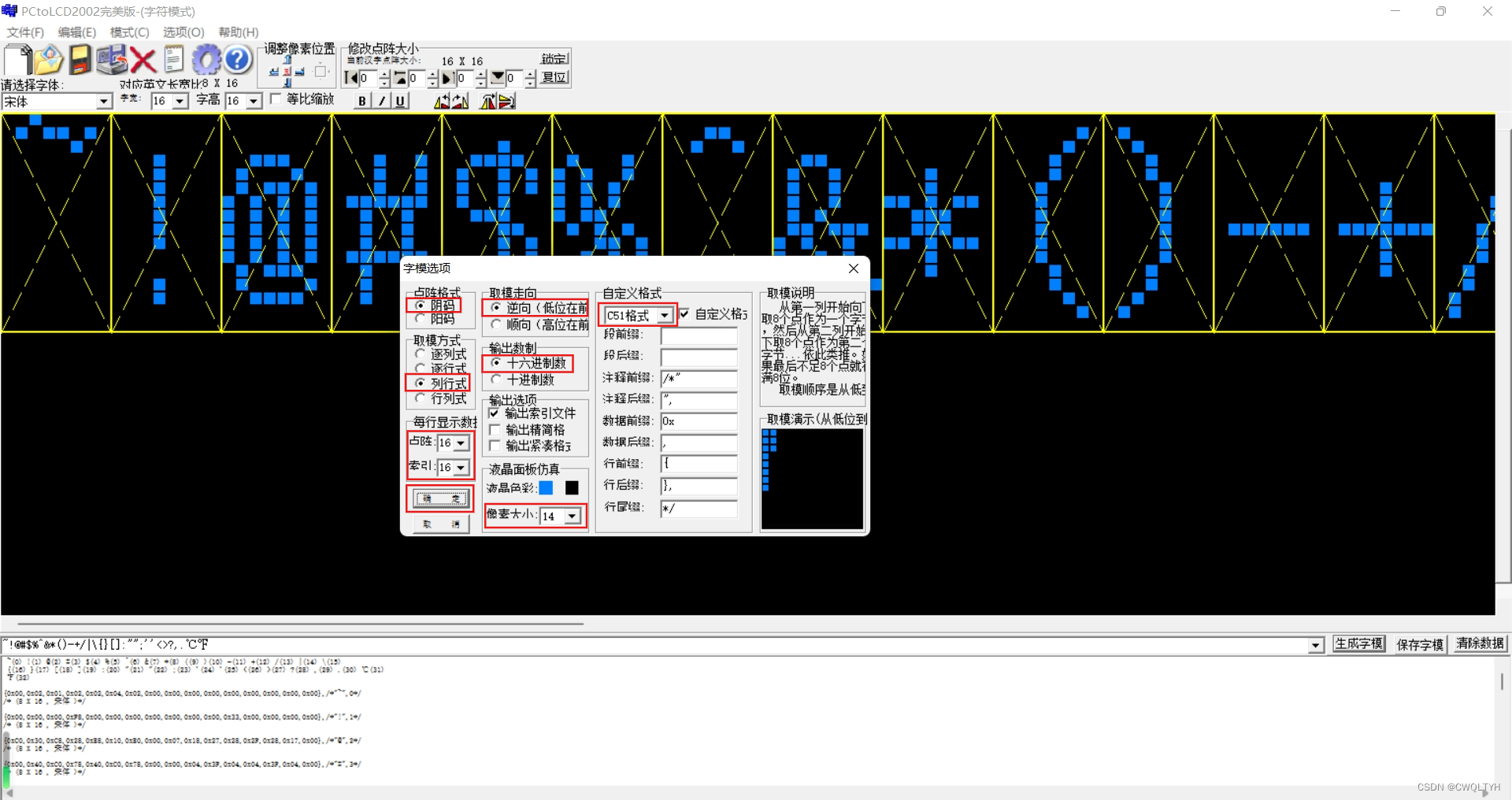

七、OLED12864点阵型液晶字模提取介绍

在这里插入图片描述

基于STC12C5A60S2系列1T 8051单片机的IIC通信的0.96寸4针OLED12864显示其他符号的功能

在这里插入图片描述
main.c

#include "STC12C5A60S2.h"
#include "OLED12864.h"
#include "OLED12864OfI2C.h"
//#include "ChineseCharacterLibrary.h"
#define uchar unsigned char//自定义无符号字符型为uchar
#define uint unsigned int//自定义无符号整数型为uint
 void main()//主函数
{


  OLED12864Init();//OLED12864初始化函数
  while(1)//主循环
 {


   OLED12864DisplaySymbol(0,0,0);//从第0小页（即8小行为一小页）开始到第1小页（即8小行为一小页）的第0大列（即8小列为一大列）显示SymbolCharacterArrayOf16Row8Column[][8]变量中的第0个符号"~"
   OLED12864DisplaySymbol(1,0,2);//从第0小页（即8小行为一小页）开始到第1小页（即8小行为一小页）的第1大列（即8小列为一大列）显示SymbolCharacterArrayOf16Row8Column[][8]变量中的第1个符号"！"
   OLED12864DisplaySymbol(2,0,4);//从第0小页（即8小行为一小页）开始到第1小页（即8小行为一小页）的第2大列（即8小列为一大列）显示SymbolCharacterArrayOf16Row8Column[][8]变量中的第2个符号"@"
   OLED12864DisplaySymbol(3,0,6);//从第0小页（即8小行为一小页）开始到第1小页（即8小行为一小页）的第3大列（即8小列为一大列）显示SymbolCharacterArrayOf16Row8Column[][8]变量中的第3个符号"#"
   OLED12864DisplaySymbol(4,0,8);//从第0小页（即8小行为一小页）开始到第1小页（即8小行为一小页）的第4大列（即8小列为一大列）显示SymbolCharacterArrayOf16Row8Column[][8]变量中的第4个符号"$"
   OLED12864DisplaySymbol(5,0,10);//从第0小页（即8小行为一小页）开始到第1小页（即8小行为一小页）的第5大列（即8小列为一大列）显示SymbolCharacterArrayOf16Row8Column[][8]变量中的第5个符号"%"
   OLED12864DisplaySymbol(6,0,12);//从第0小页（即8小行为一小页）开始到第1小页（即8小行为一小页）的第6大列（即8小列为一大列）显示SymbolCharacterArrayOf16Row8Column[][8]变量中的第6个符号"^"
   OLED12864DisplaySymbol(7,0,14);//从第0小页（即8小行为一小页）开始到第1小页（即8小行为一小页）的第7大列（即8小列为一大列）显示SymbolCharacterArrayOf16Row8Column[][8]变量中的第7个符号"&"
   OLED12864DisplaySymbol(8,0,16);//从第0小页（即8小行为一小页）开始到第1小页（即8小行为一小页）的第8大列（即8小列为一大列）显示SymbolCharacterArrayOf16Row8Column[][8]变量中的第8个符号"*"
   OLED12864DisplaySymbol(9,0,18);//从第0小页（即8小行为一小页）开始到第1小页（即8小行为一小页）的第9大列（即8小列为一大列）显示SymbolCharacterArrayOf16Row8Column[][8]变量中的第9个符号"("
   OLED12864DisplaySymbol(10,0,20);//从第0小页（即8小行为一小页）开始到第1小页（即8小行为一小页）的第10大列（即8小列为一大列）显示SymbolCharacterArrayOf16Row8Column[][8]变量中的第10个符号")"
   OLED12864DisplaySymbol(11,0,22);//从第0小页（即8小行为一小页）开始到第1小页（即8小行为一小页）的第11大列（即8小列为一大列）显示SymbolCharacterArrayOf16Row8Column[][8]变量中的第11个符号"-"
   OLED12864DisplaySymbol(12,0,24);//从第0小页（即8小行为一小页）开始到第1小页（即8小行为一小页）的第12大列（即8小列为一大列）显示SymbolCharacterArrayOf16Row8Column[][8]变量中的第12个符号"+"
   OLED12864DisplaySymbol(13,0,26);//从第0小页（即8小行为一小页）开始到第1小页（即8小行为一小页）的第13大列（即8小列为一大列）显示SymbolCharacterArrayOf16Row8Column[][8]变量中的第13个符号"/"
   OLED12864DisplaySymbol(14,0,28);//从第0小页（即8小行为一小页）开始到第1小页（即8小行为一小页）的第14大列（即8小列为一大列）显示SymbolCharacterArrayOf16Row8Column[][8]变量中的第14个符号"|"
   OLED12864DisplaySymbol(15,0,30);//从第0小页（即8小行为一小页）开始到第1小页（即8小行为一小页）的第15大列（即8小列为一大列）显示SymbolCharacterArrayOf16Row8Column[][8]变量中的第15个符号"\"

   OLED12864DisplaySymbol(0,2,32);//从第2小页（即8小行为一小页）开始到第3小页（即8小行为一小页）的第0大列（即8小列为一大列）显示SymbolCharacterArrayOf16Row8Column[][8]变量中的第16个符号"{"
   OLED12864DisplaySymbol(1,2,34);//从第2小页（即8小行为一小页）开始到第3小页（即8小行为一小页）的第1大列（即8小列为一大列）显示SymbolCharacterArrayOf16Row8Column[][8]变量中的第17个符号"}"
   OLED12864DisplaySymbol(2,2,36);//从第2小页（即8小行为一小页）开始到第3小页（即8小行为一小页）的第2大列（即8小列为一大列）显示SymbolCharacterArrayOf16Row8Column[][8]变量中的第18个符号"["
   OLED12864DisplaySymbol(3,2,38);//从第2小页（即8小行为一小页）开始到第3小页（即8小行为一小页）的第3大列（即8小列为一大列）显示SymbolCharacterArrayOf16Row8Column[][8]变量中的第19个符号"]"
   OLED12864DisplaySymbol(4,2,40);//从第2小页（即8小行为一小页）开始到第3小页（即8小行为一小页）的第4大列（即8小列为一大列）显示SymbolCharacterArrayOf16Row8Column[][8]变量中的第20个符号":"
   OLED12864DisplaySymbol(5,2,42);//从第2小页（即8小行为一小页）开始到第3小页（即8小行为一小页）的第5大列（即8小列为一大列）显示SymbolCharacterArrayOf16Row8Column[][8]变量中的第21个符号"""
   OLED12864DisplaySymbol(6,2,44);//从第2小页（即8小行为一小页）开始到第3小页（即8小行为一小页）的第6大列（即8小列为一大列）显示SymbolCharacterArrayOf16Row8Column[][8]变量中的第22个符号"""
   OLED12864DisplaySymbol(7,2,46);//从第2小页（即8小行为一小页）开始到第3小页（即8小行为一小页）的第7大列（即8小列为一大列）显示SymbolCharacterArrayOf16Row8Column[][8]变量中的第23个符号";"
   OLED12864DisplaySymbol(8,2,48);//从第2小页（即8小行为一小页）开始到第3小页（即8小行为一小页）的第8大列（即8小列为一大列）显示SymbolCharacterArrayOf16Row8Column[][8]变量中的第24个符号"'"
   OLED12864DisplaySymbol(9,2,50);//从第2小页（即8小行为一小页）开始到第3小页（即8小行为一小页）的第9大列（即8小列为一大列）显示SymbolCharacterArrayOf16Row8Column[][8]变量中的第25个符号"'"
   OLED12864DisplaySymbol(10,2,52);//从第2小页（即8小行为一小页）开始到第3小页（即8小行为一小页）的第10大列（即8小列为一大列）显示SymbolCharacterArrayOf16Row8Column[][8]变量中的第26个符号"<"
   OLED12864DisplaySymbol(11,2,54);//从第2小页（即8小行为一小页）开始到第3小页（即8小行为一小页）的第11大列（即8小列为一大列）显示SymbolCharacterArrayOf16Row8Column[][8]变量中的第27个符号">"
   OLED12864DisplaySymbol(12,2,56);//从第2小页（即8小行为一小页）开始到第3小页（即8小行为一小页）的第12大列（即8小列为一大列）显示SymbolCharacterArrayOf16Row8Column[][8]变量中的第28个符号"?"
   OLED12864DisplaySymbol(13,2,58);//从第2小页（即8小行为一小页）开始到第3小页（即8小行为一小页）的第13大列（即8小列为一大列）显示SymbolCharacterArrayOf16Row8Column[][8]变量中的第29个符号","
   OLED12864DisplaySymbol(14,2,60);//从第2小页（即8小行为一小页）开始到第3小页（即8小行为一小页）的第14大列（即8小列为一大列）显示SymbolCharacterArrayOf16Row8Column[][8]变量中的第30个符号"."

   OLED12864DisplaySymbol(0,4,62);//从第4小页（即8小行为一小页）开始到第5小页（即8小行为一小页）的第0大列（即8小列为一大列）显示SymbolCharacterArrayOf16Row8Column[][8]变量中的第31个符号"℃左上角符号"
   OLED12864DisplaySymbol(1,4,64);//从第4小页（即8小行为一小页）开始到第5小页（即8小行为一小页）的第1大列（即8小列为一大列）显示SymbolCharacterArrayOf16Row8Column[][8]变量中的第32个符号"C"

   OLED12864DisplaySymbol(2,4,66);//从第4小页（即8小行为一小页）开始到第5小页（即8小行为一小页）的第2大列（即8小列为一大列）显示SymbolCharacterArrayOf16Row8Column[][8]变量中的第33个符号"℉左上角符号"
   OLED12864DisplaySymbol(3,4,68);//从第4小页（即8小行为一小页）开始到第5小页（即8小行为一小页）的第3大列（即8小列为一大列）显示SymbolCharacterArrayOf16Row8Column[][8]变量中的第34个符号"F"
  }
 }

OLED12864.c

#include "OLED12864.h"
#include "OLED12864OfI2C.h"
//#include "ChineseCharacterLibrary.h"
//#include "CapitalLowerCaseLetter.h"
//#include "NumberCharacterLibrary.h"
//#include "DecimalPointCharacterLibrary.h"
#include "SymbolLibrary.h"
#define uchar unsigned char//自定义无符号字符型为uchar
#define uint unsigned int//自定义无符号整数型为uint
