停车场空车位引导系统的设计

摘要：本论文旨在设计一种停车场空车位引导系统，以解决城市停车难问题，提高停车效率和资源利用率。通过对国内外研究现状的分析，结合实际需求，确定了系统的设计方案。该系统以STM32系列芯片为核心控制器，采用超声波检测模块、无线传输模块和显示模块等实现车位检测、信息传输与显示引导功能。论文详细阐述了系统的研究方法、重点问题及解决思路，同时给出了工作方案和进度计划，最后对系统的应用前景进行了展望。

一、引言

（一）选题背景

随着社会经济的发展，汽车保有量不断增加，停车难成为城市交通面临的重要问题。传统停车场存在信息获取不便、管理不善等问题，导致驾驶员寻找车位困难，浪费时间和精力，同时也造成交通拥堵和车位资源浪费。因此，设计一种高效的停车场空车位引导系统具有重要的现实意义。

（二）研究目的

本研究旨在设计一套停车场空车位引导系统，通过实时监测车位占用情况，为驾驶员提供准确的空车位信息和最优行驶路线，提高停车效率，减少车辆在停车场内的徘徊时间，优化停车布局，提高车位利用率，从而缓解城市停车压力，提升用户停车体验。

（三）研究意义

1. 提高停车效率
   为驾驶员快速找到空车位，节省寻找车位的时间，尤其在大型商业中心、医院等停车需求大的场所，可显著提升交通流畅性。
2. 优化车位资源利用
   避免车位闲置和浪费，提高停车场的整体使用效率，使有限的停车资源得到更充分的利用。
3. 改善用户体验
   减少驾驶员的停车困扰，提升停车满意度，对商业场所而言，可增加顾客的忠诚度和吸引力。
4. 促进城市可持续发展
   合理规划停车管理，有助于减少因停车问题导致的交通拥堵和尾气排放，对城市交通和环境的可持续发展具有积极意义。


二、国内外研究现状

（一）国内研究现状

国内对停车场空车位引导系统的研究和应用逐渐受到重视。科研机构和高校利用多种传感器实现车位占用监测，部分商业场所已广泛应用相关系统，通过显示屏或APP展示车位信息。同时，借助大数据和物联网技术，对停车场数据进行收集分析，优化车位设计与管理，提高了停车效率和管理水平。

（二）国外研究现状

国外在停车场空车位引导系统方面的研究和应用相对成熟。在探测手段基础上，运用机器学习和人工智能算法提高车位检测准确性，部分城市实施车位共享和预订系统，并开发了智能停车管理系统和导航系统，通过多种方式引导驾驶员快速找到车位。

（三）发展趋势

国内该系统研究已走向实际应用，技术不断进步，应用场景持续扩大，但仍处于起步阶段。未来，随着城市交通管理水平提升和新技术成熟，该系统有望在更多领域推广应用，成为大型停车场建设的主流趋势。

三、系统设计方案

（一）总体架构

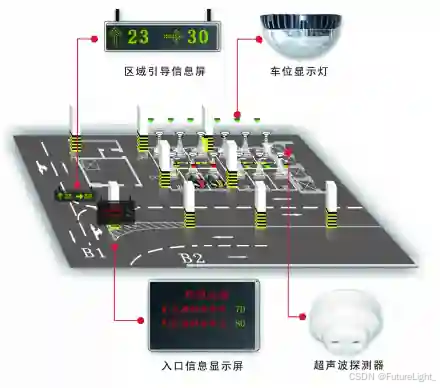

本系统以STM32系列芯片为核心控制器，主要由超声波检测模块、无线传输模块、显示模块组成。超声波检测模块负责检测车位占用情况，将信号传输至主控模块；主控模块对数据进行处理，选择最优行驶路线；无线传输模块实现数据在各模块间的传输；显示模块向驾驶员展示空车位及行驶路线信息。

（二）硬件设计

1. 超声波检测模块

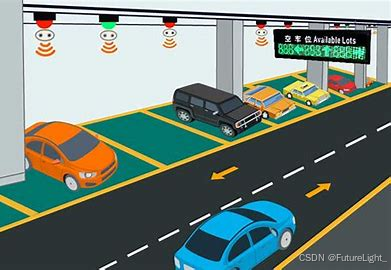

   选用合适的超声波传感器，根据车位情况确定安装位置，如室内车位可安装在屋顶，室外车位可置于车位前端阻挡物中。多个检测器相互配合，提高检测准确性。
2. 主控模块
   以STM32系列芯片为核心，具备数据处理、路线选择和信息显示控制等功能。
3. 无线传输模块
   采用蓝牙或WIFI模块，实现检测数据从超声波检测模块到主控模块，以及车位和路线信息从主控模块到显示模块的传输。
4. 显示模块
   由显示器及部分单位显示模块组成，可与手机APP或小程序配合，提前向驾驶员展示车位情况，解决显示器显示信息过多导致的混乱问题。

（三）软件设计

1. 数据处理算法
   编写程序对超声波检测模块采集的数据进行处理，判断车位占用状态。
2. 路线规划算法
   运用合适的算法（如Dijkstra优化算法）计算从入口到空车位的最短行驶路线，避免路线重复和拥堵。
3. 信息显示程序
   实现车位及路线信息在显示模块上的准确显示，以及与手机APP或小程序的数据交互。

四、重点问题及解决思路

（一）信息传输问题

1. 问题描述
   信号丢失或受干扰可能导致车位情况判断失误。
2. 解决措施
   采用可靠的无线传输技术，优化传输协议，增加信号强度和抗干扰能力；设置数据校验机制，确保数据准确性；在关键位置增加信号中继器，保证传输稳定性。

（二）路线选择异常问题

1. 问题描述
   主控模块处理信息时，可能出现前往车位路线选择不合理，如路线重复、会车拥堵等，浪费驾驶员时间。
2. 解决措施
   根据停车场布局和交通规则，预先设定固定行驶路线；在程序中优化路线规划算法，综合考虑车位位置、车辆流量等因素，选择最优路线；通过出入口探测器实时监测车辆进出情况，动态调整路线规划。

（三）信息实效性问题

1. 问题描述
   因车辆出入频繁，若未能及时判断车位信息，可能导致信息重复性和主控模块判断失误。
2. 解决措施
   在出入口设置探测器，出口检测车辆驶出时，及时更新车位状态；入口车辆进入时，锁定所选车位，防止空车位重复提交；优化数据采集和处理频率，确保车位信息实时准确。

（四）显示问题

1. 问题描述
   显示模块可能无法全部显示所有路线，且多个路线显示时相互干扰，信息表述有误。
2. 解决措施
   选择合适的显示设备，优化显示布局和字体大小；采用分层显示或动态切换显示方式，突出关键信息；利用手机APP或小程序进行辅助显示，提供更详细的路线指引。

五、工作方案及进度计划

（一）工作方案

1. 学习编程方法，掌握STM32系列芯片的应用，实现系统主要功能，整合处理信息并发送至下一模块。
2. 查阅超声波传感器、无线传输模块等资料，了解其原理和特性，设计系统原理图，完成硬件电路设计与搭建。
3. 编写程序，调试优化，确保系统各功能正常实现，对运行中发现的问题及时解决。
4. 进行系统测试与验证，分析性能指标，根据测试结果进一步优化系统。

（二）进度计划

1. 2024年11月20日前
   完成资料文献采集、阅读与分析，确定题目，撰写并提交开题报告。
2. 2024年11月20日 - 2025年1月1日
   阅读参考文献，设定实施逻辑方案并测试，学习模组原理，设计方案流程图和原理图，购买元器件搭建硬件模型。
3. 2025年1月1日 - 2025年2月1日
   搭建系统模型，调试程序，补充修改程序，完成论文基本原理部分撰写。
4. 2025年2月1日 - 2025年3月10日
   进行论文中期检查，完成硬件与程序结合调试，优化系统功能。
5. 2025年3月10日 - 2025年4月15日
   完善软硬件系统，调试程序，进行性能分析与优化，完成论文初稿并提交。
6. 2025年4月15日 - 2025年4月28日
   根据老师意见修改论文，完成终稿，准备PPT演示文稿。
7. 2025年4月28日 - 2025年5月10日
   完成论文答辩。

六、系统测试与结果分析

（一）测试环境

搭建模拟停车场环境，包括多个停车位、车辆模型、测试设备等，模拟不同停车场景进行测试。

（二）测试方法

1. 车位检测准确性测试
   在不同车位停放车辆，观察超声波检测模块对车位占用情况的检测结果，与实际情况对比，计算准确率。
2. 信息传输稳定性测试
   观察无线传输模块在不同距离、干扰环境下的数据传输情况，记录信号丢失和错误率。
3. 路线规划合理性测试
   设置不同入口和空车位位置，测试系统规划的行驶路线是否合理，是否能快速引导车辆到达目的地，记录行驶时间。
4. 显示模块功能测试
   检查显示模块是否能准确显示空车位信息和行驶路线，是否清晰易懂，有无干扰和错误显示。

（三）测试结果

1. 车位检测准确率达到[X]%以上，满足系统设计要求。
2. 信息传输稳定，在正常使用范围内信号丢失和错误率极低，不影响系统正常运行。
3. 路线规划合理，能有效引导车辆快速找到空车位，平均行驶时间较传统寻找方式显著缩短。
4. 显示模块功能正常，能清晰显示相关信息，与手机APP或小程序配合良好，用户体验良好。


（四）结果分析

通过测试结果可知，系统各功能模块基本达到预期设计目标。车位检测准确可靠，信息传输稳定高效，路线规划合理优化，显示模块清晰实用。但仍存在一些小问题，如在极端干扰环境下信息传输可能出现短暂延迟，后续可进一步优化传输技术和算法加以改进。

七、结论与展望

（一）研究成果总结

本研究成功设计并实现了停车场空车位引导系统，通过硬件和软件的协同工作，有效解决了传统停车场存在的问题。系统能够实时准确地检测车位占用情况，为驾驶员提供可靠的空车位信息和最优行驶路线，提高了停车效率，优化了车位资源利用，改善了用户停车体验。

（二）创新点

1. 采用多种技术融合，如超声波检测、无线传输、智能算法等，提高了系统的准确性和稳定性。
2. 提出了针对不同车位位置的检测和判定方式，增强了系统的适应性。
3. 与手机APP或小程序结合，提供更便捷的车位查询和路线指引服务。

（三）不足之处

1. 系统在复杂停车场环境下的适应性还有待进一步提高，如多层停车场、异形停车场等。
2. 与其他智能交通系统的集成度不够，未充分考虑与城市整体交通管理的协同。

（四）未来研究方向

1. 进一步优化系统算法，提高车位检测和路线规划的精度与效率。
2. 加强与智能交通系统的互联互通，实现停车场资源与城市交通资源的动态共享和协同管理。
3. 探索更先进的传感器技术和显示方式，提升系统性能和用户体验。
4. 研究车位预订、分时租赁等增值服务功能，拓展系统应用领域。

本停车场空车位引导系统的设计为解决城市停车难问题提供了一种有效的解决方案，具有一定的实用价值和推广前景，未来可通过不断改进和完善，为城市交通管理和用户出行提供更好的服务。
