关注计算机视觉/图形学的朋友肯定早就听过Gaussian Splatting的大名，本文旨在分享笔者对Gaussian Splatting的理解。和大部分同类文章相比，本文

1. 不会涉及任何（难以理解的）数学

2. 从可微渲染（Differentiable Rendering）的角度进行思考，这也是笔者认为最能领会3DGS之优雅的切入点

3. 从geometry的角度“抨击”3DGS，聊一聊在什么意义下3DGS是不好的

下面开始~

0. Gaussian Splatting是干啥的

一言以蔽之：Gaussian Splatting提出了一种三维表达（3D Gaussian）和配套的渲染方式（Splatting），能够1）迅速地重建现实世界中的场景 2）用重建的场景渲染新视角图片，速度特别快（实时渲染) 3）用重建的场景渲染新视角图片，看起来特别真实

对原文的teaser进行解释：

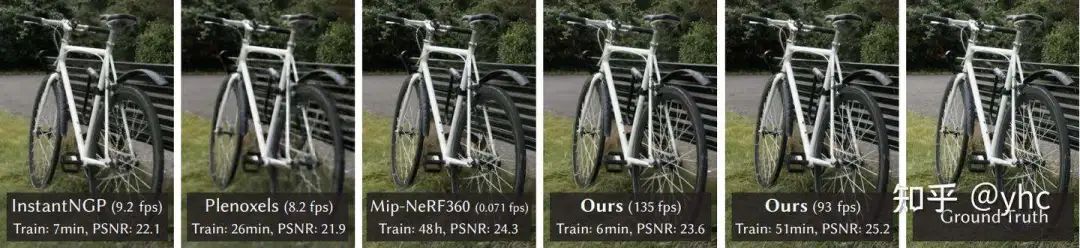

Gaussian Splatting Teaser. 给定一个公园自行车场景的多视角图片，用不同的方法重建该场景，并实时渲染一段视频。其中135 fps代表3DGS单次渲染很快，Train: 6min代表根据输入图片重建场景的过程很快，PSNR:23.6代表重建精度（真实感）很高

在这三个功能中，实时渲染的能力来自于对渲染过程的优化，本文不会过多深入；而“快速精准重建”的能力，来自于可微渲染——3DGS是一套高效的渲染框架，更是一套高效的可微渲染框架。

让我们先用一小节，理解一下可微渲染在解决什么样的问题。

1.高观点可微渲染：逆渲染和不连续

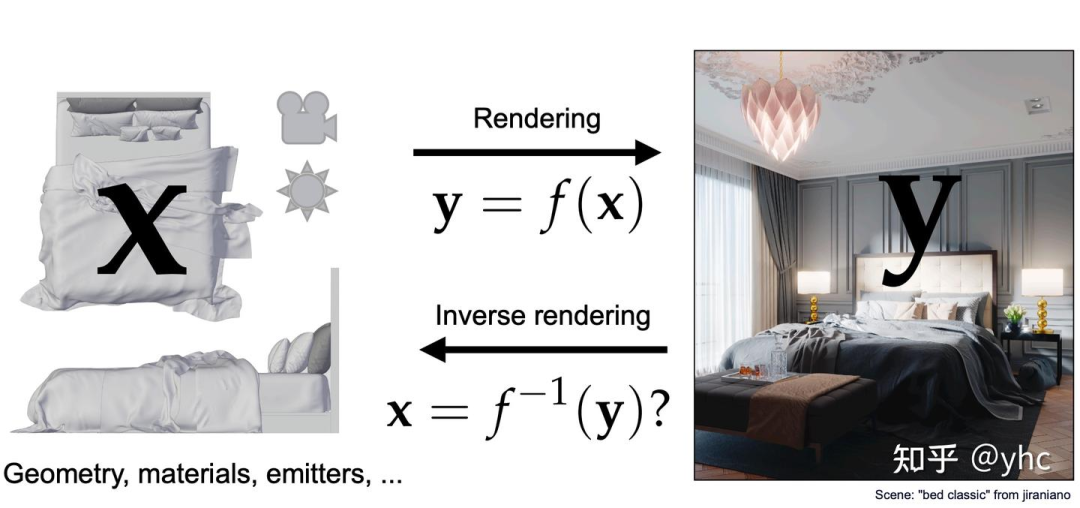

考虑一个通用的渲染过程：我们有一堆原料——物体（形状、材质、位置）和光照，将它们统一写作x；还有一个渲染器，它写作一个从“原料空间”到“图片空间”的函数f。那么任何一个正向渲染过程，就是根据原料，使用渲染器，求得一张图片（写作y）的过程，即y=f(x)。

逆渲染是这个过程的逆过程，给定一张图片 ，逆渲染希望通过某种手段，求出其对应的“原料”，这个目标可以写作  =  ( )。

图片来源：Shuang Zhao, WENZEL JAKOB, TZU-MAO LI, Siggraph 2020 PBDR Course

现实中，渲染过程的“逆过程”非常难以表达，如何想象光栅化的逆过程？但好在我们的目的并不是求出逆过程的表达式，而是用某种手段推测出 ，这只需要一个更松弛的条件—— ，有了它，我们就能用梯度下降等方式，不求逆过程表达式，一样能推测出正确的 。

到这里，相信读者也明白这里的某种手段是什么了，就是可微渲染！所谓可微渲染，指的就是这样一类正向渲染方法：其产生的图片对产生它的“原料”是可微的。更具体一点，就是指当某个“原料”的值（物体或光照）变化一点点时，能够知道图片上任何一个像素的颜色变化了多少，朝什么颜色变化。

可微渲染是通往逆渲染的可能途径，但这是条很不简单的途径，下面来介绍一下可微渲染的核心问题：不连续（后文会涉及3D Gaussian是怎么解决这个问题的）

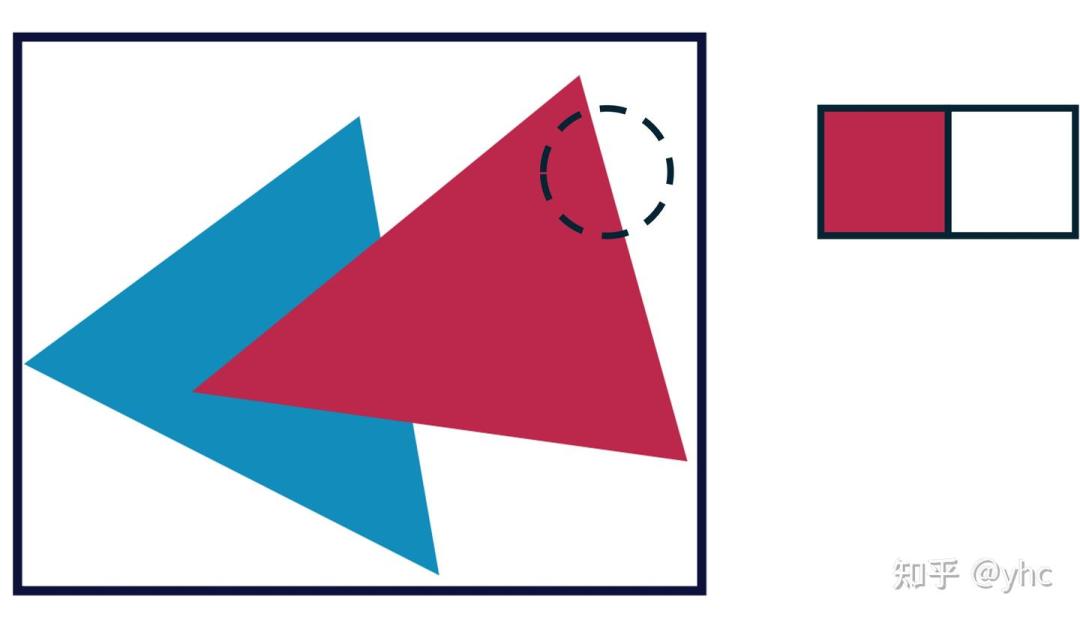

想象一个简单的场景：两个三角形被渲染到了一张图片上，不考虑光照/shading，每个像素简单获得其对应的三角面颜色，那么这张图会像这样：

图片来源：Shuang Zhao, WENZEL JAKOB, TZU-MAO LI, Siggraph 2020 PBDR Course

对于其中的每一个像素颜色，显然它与三角面颜色的映射关系不难建立：当三角面颜色变化一点时，与之对应的像素颜色都会发生对应的变化，在这个例子里，因为每个像素直接获取了三角面上的颜色，所以二者是相等的关系。我们当然可以通过梯度下降优化三角面颜色， 如果我们加入材质贴图，就能获得更强的表达能力，可以优化出各种图案。

一切似乎很简单，但是如果我们考虑优化这两个三角面的位置呢？

那我们需要知道，当三角形的位置移动一点时，每个像素的颜色应该怎么变，变多少。

这真的可能吗？我的意思是，导数真的存在吗？当三角形的位置移动一点时，像素的变化真的是连续的吗？

在这张图上，并不是！

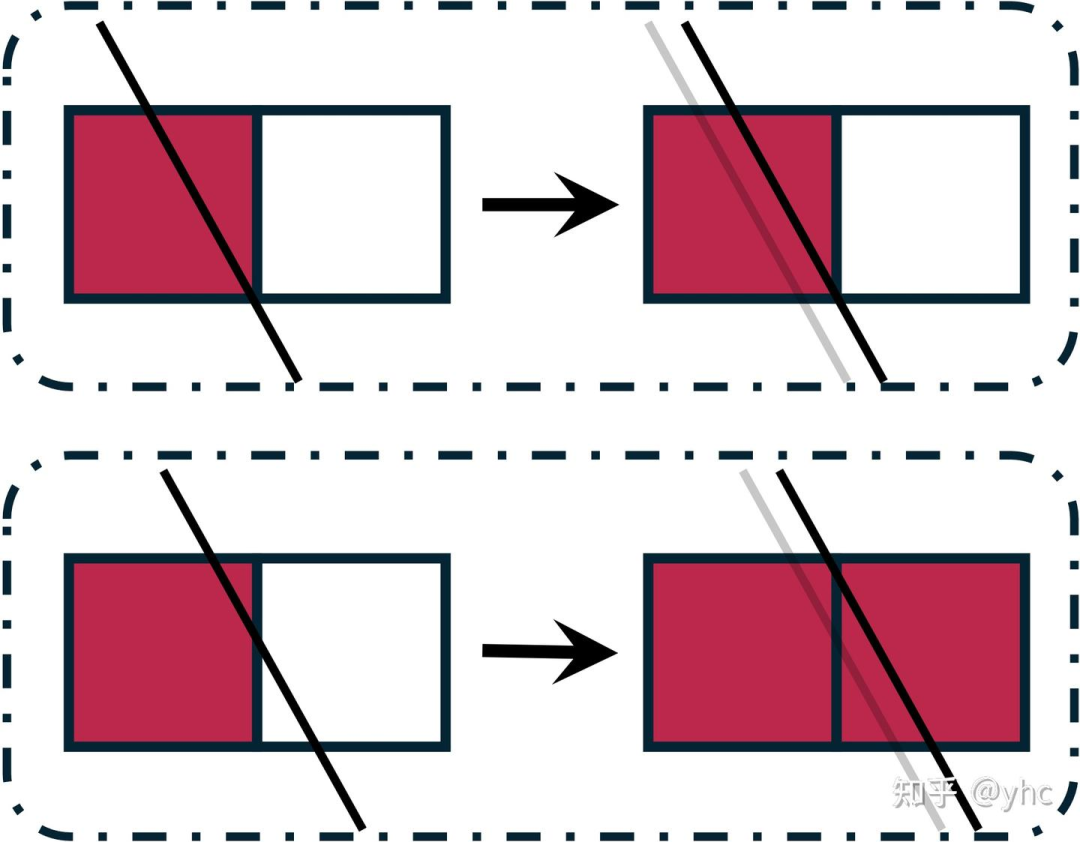

考察三角形的边缘，我们放大一点来看，只看两个像素：

图片修改自：Shuang Zhao, WENZEL JAKOB, TZU-MAO LI, Siggraph 2020 PBDR Course

当红色三角形向右移动一个极小量时，有两种可能：

当边界本来就离右边像素比较远的时候，颜色不变，当边界恰好离右边像素很近时，变成红色

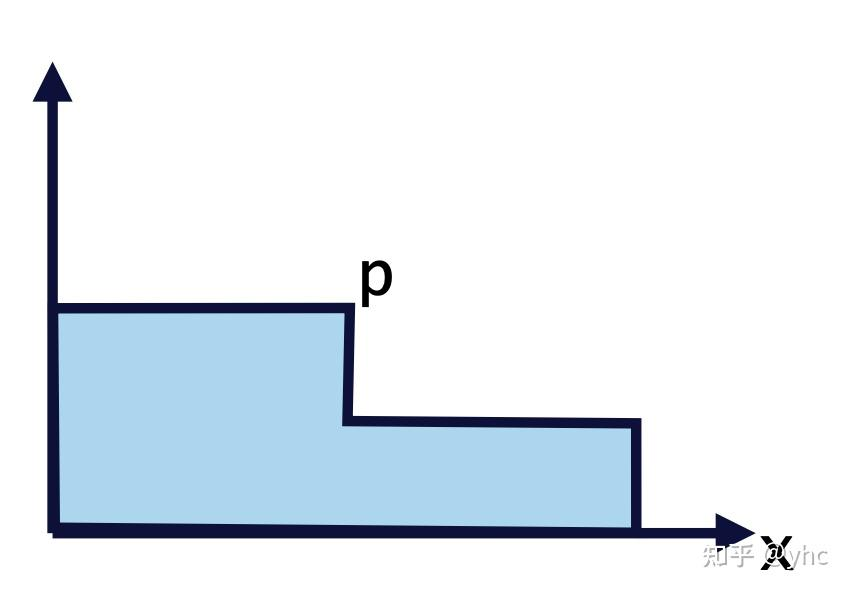

也就是说，对于右边这个像素来说，三角形向右的移动量-颜色的函数是这样：

图片取自前文Siggraph课程。这里我们用横轴代表向右移动量，p代表临界位置，在p前颜色是白色，在p后突变为红色

这个函数的导数在大部分位置是0，在其他所有位置上都不存在！

也就是说，当这个三角形移动一点时，我们不知道它的边缘上像素的颜色变化应该是多少，因为这个数字要么是0，要么不存在！

到这里，相信读者也明白了可微渲染的核心问题：位置“不可微”。

当然，这个问题实际上并非无解，因为位置并不是真的“不可微“。这里就不介绍其他可微渲染的解决方法了（如果大家想看请在评论区留言，可以开个新坑。

带着可微渲染的核心问题，下一章我们将进入Gaussian Splatting的世界
