【HFSS学习笔记】用Python程序计算矩形微带天线贴片尺寸

天线尺寸的计算较为繁琐，故而北北用Python写了矩形微带天线贴片尺寸的计算程序。

在使用时，只需按照提示，分别输入介质板的介电常数、厚度以及天线的工作频率，可得出其贴片宽度为(mm)、贴片长度为(mm)、介质板宽度为(mm)、介质板长度为(mm)、空气腔宽度为(mm)、空气腔长度为(mm)

目录

①计算原理如下

②以下是代码（可复制至Python软件运行）

---

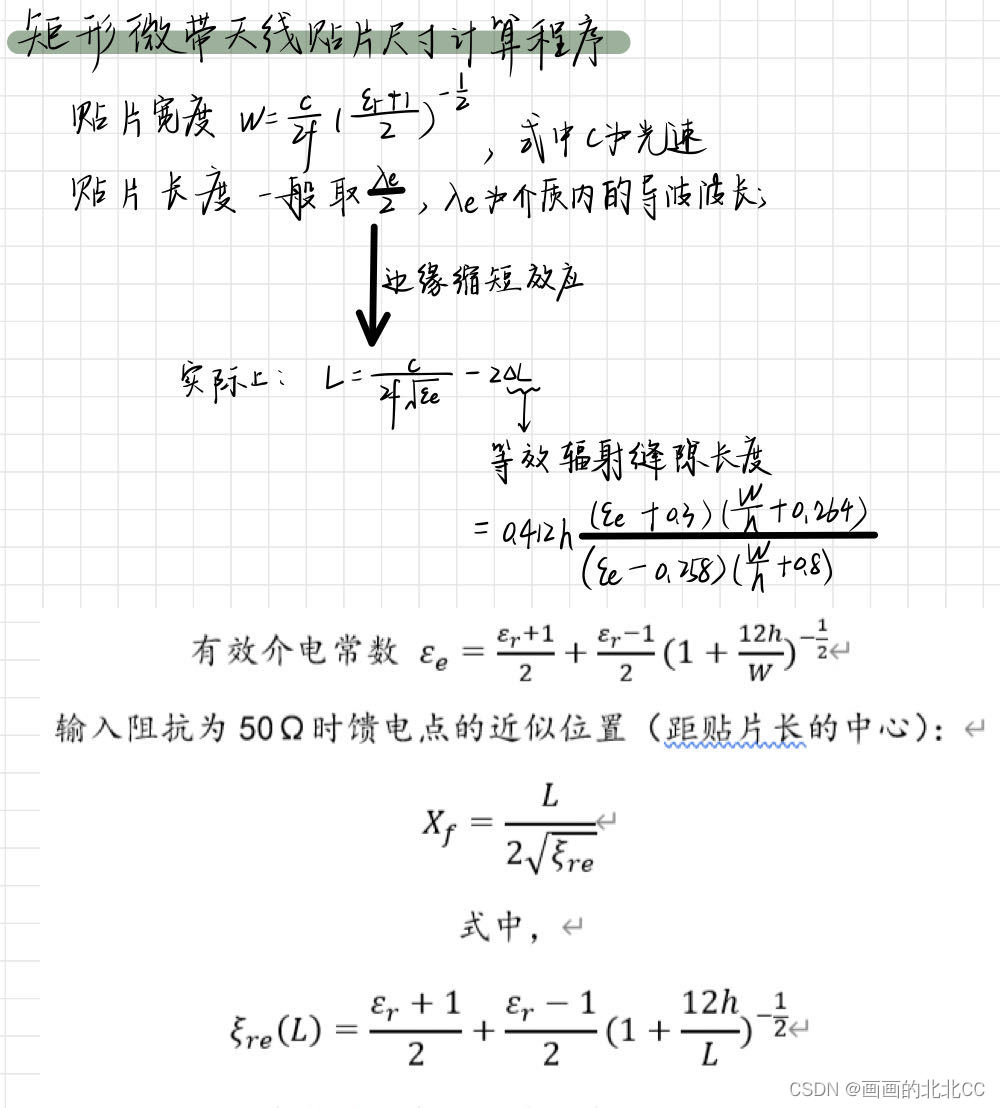

①计算原理如下

②以下是代码（可复制至Python软件运行）

a = float(input("请输入介质板的介电常数:"))
f = float(input("请输入工作频率（以GHZ为单位，只输入数字）:"))
# 计算贴片宽度
w = 150/(f*pow((a+1)/2, 0.5))
# 计算贴片长度
h = float(input("请输入介质板的厚度（以mm为单位，只输入数字）:"))
a1 = (a+1)/2+(a-1)/(2*pow(1+12*h/w, 0.5))                 # 计算有
