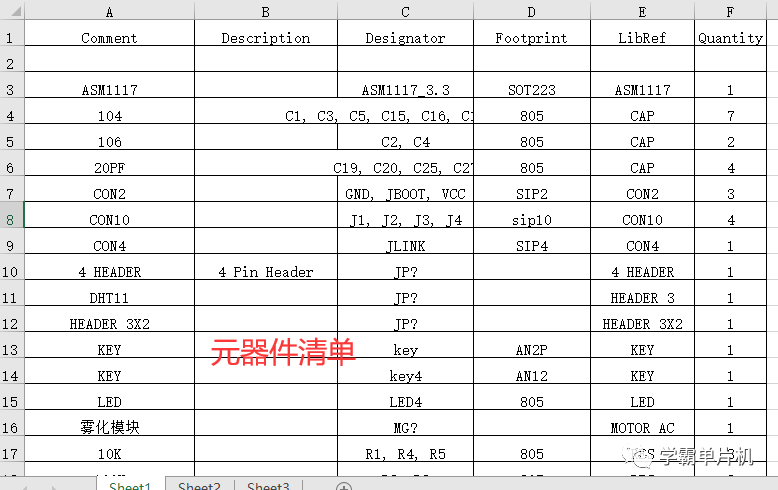

42-基于stm32单片机智能加湿器设计程序源码原理图PCB元器件清单

该设计使用STM32单片机控制DHT11传感器监测温湿度,通过继电器驱动雾化模块进行加湿。用户可设置湿度阈值,当湿度低于阈值时自动启动加湿功能。系统配备OLED显示屏显示数据,并提供完整的设计资料,包括程序、原理图、PCB和元器件清单。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

功能介绍:采用stm32单片机作为主控CPU,采用DHT11传感器采集温湿度,采用继电器驱动加湿,其中加湿使用的雾化模块,可以通过按键设置湿度的阈值,当湿度小于阈值,雾化器开启进行加湿,OLED显示相关数据,DHT11传感器工作原理:dht11温湿度传感器工作原理是把空气中的温湿度通过一定检测装置,测量到温湿度后,按一定的规律变换成电信号信息输出。全部资料都经过实物验证,程序有中文注释,新手容易看懂,资料分享下载链接:设计资料合集

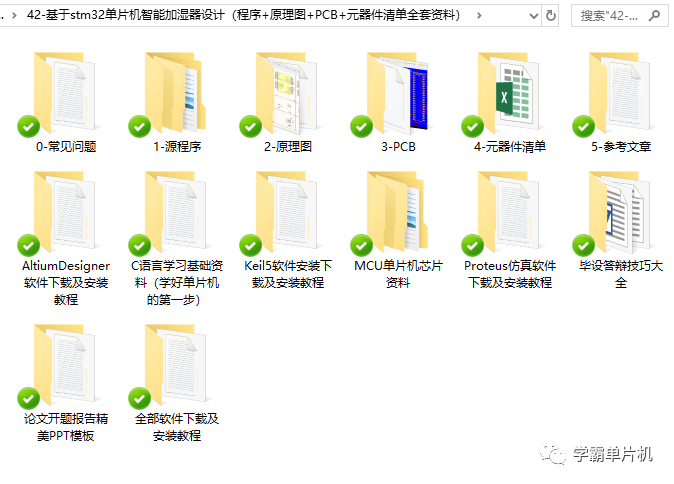

42-基于stm32单片机智能加湿器设计(程序+原理图+PCB+元器件清单全套资料)

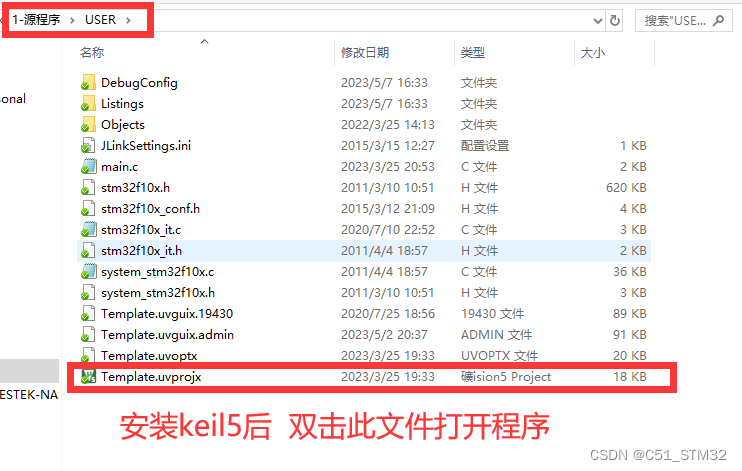

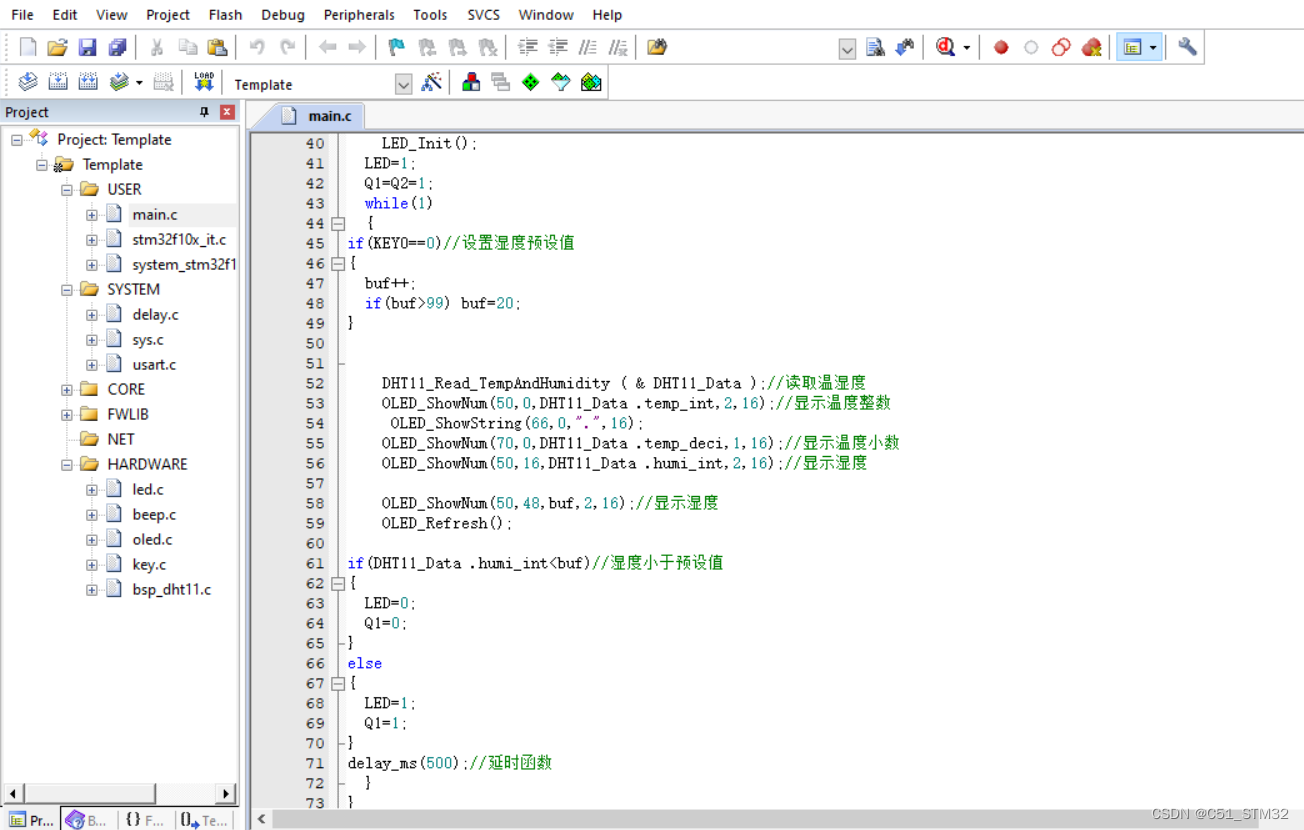

//硬件初始化
void Hardware_Init(void)
{
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置中断优先级分组为组2:2位抢占优先级,2位响应优先级

	delay_init();			//延时函数初始化

	Usart1_Init(9600);	//串口1初始化为115200
//	Usart2_Init(115200); 	//串口2,驱动ESP8266用
	LED_Init();				//LED初始化
}


int main(void)
{
	int buf=50,buf1=25;
	Hardware_Init();				//初始化外围硬件
			OLED_Init();
		OLED_ColorTurn(0);
		OLED_DisplayTurn(0);
	OLED_ShowString(0,0,"TEMP:",16); 	OLED_ShowString(90,0,"C",16);
	OLED_ShowString(0,16,"HUMI:",16);   OLED_ShowString(90,16,"%",16);

	OLED_ShowString(0,48," SET:",16); 	 OLED_ShowString(90,48,"%",16);
			OLED_Refresh();
	KEY_Init();
		LED_Init();
	LED=1;
	Q1=Q2=1;
	while(1)
	{
if(KEY0==0)//设置湿度预设值
{
	buf++;
	if(buf>99) buf=20;
}


		DHT11_Read_TempAndHumidity ( & DHT11_Data );//读取温湿度
		OLED_ShowNum(50,0,DHT11_Data .temp_int,2,16);//显示温度整数
		 OLED_ShowString(66,0,".",16);
		OLED_ShowNum(70,0,DHT11_Data .temp_deci,1,16);//显示温度小数
		OLED_ShowNum(50,16,DHT11_Data .humi_int,2,16);//显示湿度

		OLED_ShowNum(50,48,buf,2,16);//显示湿度
		OLED_Refresh();

if(DHT11_Data .humi_int<buf)//湿度小于预设值
{
	LED=0;
	Q1=0;
}
else
{
	LED=1;
	Q1=1;
}
delay_ms(500);//延时函数
	}
}

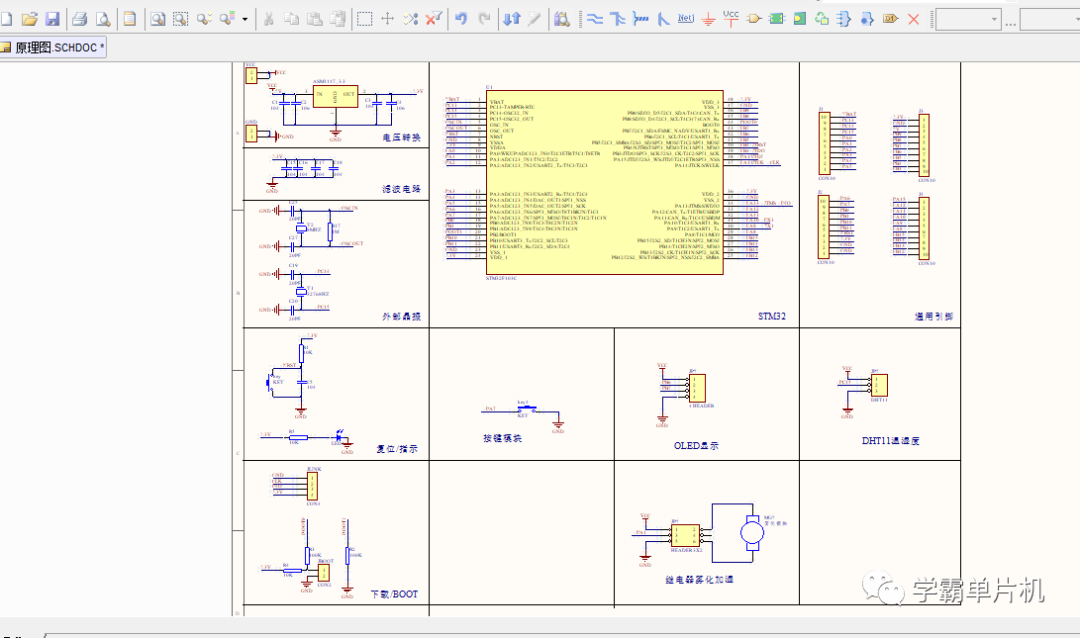

下面是原理图,采用AD绘制:

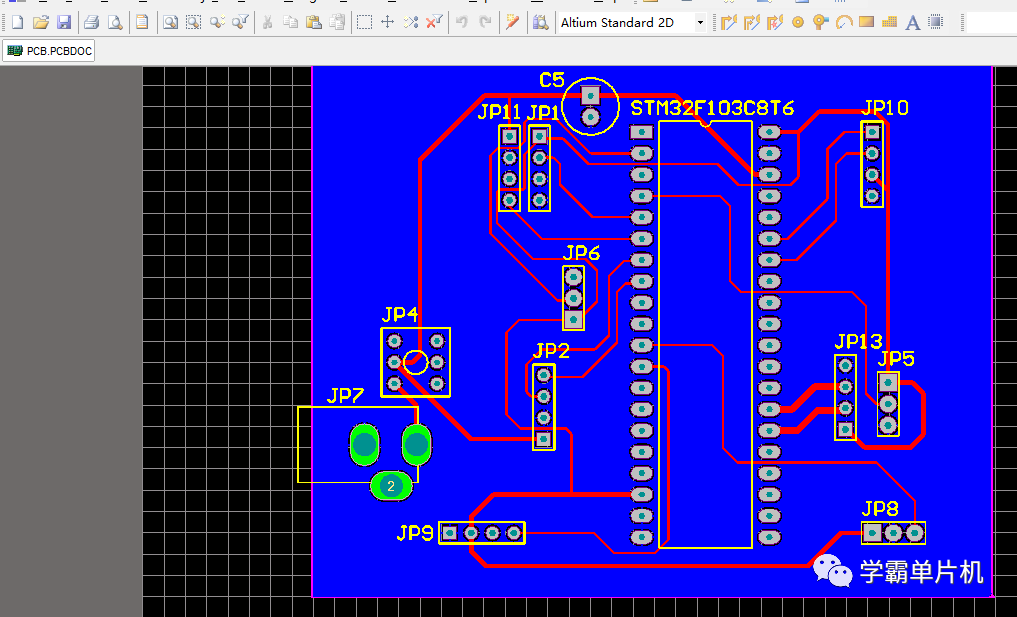

下面是PCB图文件:

stm32单片机最小系统讲解:
电源
电就是MCU要吃的饭,不吃饭,stm32芯片肯定不能工作。
stm32最小系统板需要5v和3.3v两种电压,一般可以直接通过USB提供5v电压,也可以用电源适配器提供5V电压。而3.3v电压可以通过稳压芯片如ASM1117-3.3v等,把5v电压降为3.3v输出。


USB接口,提供的5v电压经过ASM1117-3.3v后降为3v3,(10*10^4pF=0.1u)用于电源滤波,高频滤波用小电容,低频滤波用大电容。D3是一个led用以指示电源工况,其上的510R即510.0Ω用以限流,防止led灯烧坏。
USB接口,提供5v电压,同时它也是一个模拟串口,其D-和D+引脚与ch340相应引脚连接构成一个串口设备。
stm32吃的是3v3将其VDD和VSS引脚分别连接到3v3和GND,就解决了stm32的吃饭问题。

注意:VBAT是stm32芯片的备用3.3v电源输入端,当没有备用电源是也需要将VBAT接到VDD上去。
VDDA和VSSA是模拟电源输入口,用以给stm32芯片内部ADC,复位电路供电因此必须分别接到VDD和VSS上。

复位电路
人工作久了容易自闭、精神恍惚,这时需要睡一觉就以重新焕发活力。stm32工作久了也容易“精神恍惚”————程序跑飞,也需要复位。


stm32的NRST引脚是复位信号接收引脚与RESET相连,芯片低电平复位。如上图所示,当芯片刚上电时,电容充电导通,此时RESET=0,芯片复位;当按下复位按钮时,RESET接地,芯片复位。

晶振电路
晶振是芯片的心跳,每一次脉冲激励芯片执行一条指令,因此晶振的重要性不言而喻。


stm32的晶振电路,8M无源晶振,其中(1M)用于稳定晶振的脉冲波形,(20P)和(20P)一方面构成晶振起振的必要回路,另一方面匹配电容,同时还具有调节晶振电路频率的作用。

注意:OSC32IN是外部32.768K晶振输入口,可以直接接时钟信号,也可以不洁作IO用。OSCIN是外部系统时钟输入信号,可以接时钟信号,也可以不接做IO口用,此时stm32用芯片内部的RC电路起振产生时钟信号。
