基于51单片机和proteus的智能加湿器设计

该系统采用51单片机和Proteus进行仿真,功能包括实时显示环境温湿度、自动/手动模式切换、湿度阈值设置、加湿器控制与水位报警、LED状态指示以及串口通信。用户可通过按键调整湿度阈值和控制加湿器,同时系统信息能通过串口更新。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

此系统是基于51单片机和proteus的仿真设计,功能如下:

1. LCD1602实时显示环境温湿度。

2. 系统分为自动/手动模式,自动模式下系统根据读取的湿度值和设定的湿度值自动运行,

          手动模式下使用按键启动/停止设备。

3. 湿度阈值可通过按键设定。

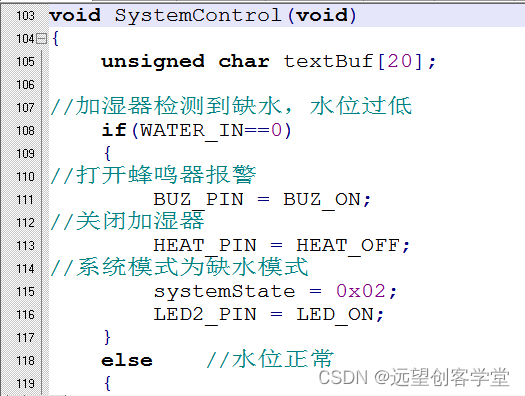

4. 加湿器水位过低时停止加湿并报警。

5. LED指示加湿及系统状态。

6. 系统信息可通过串口实时更新。

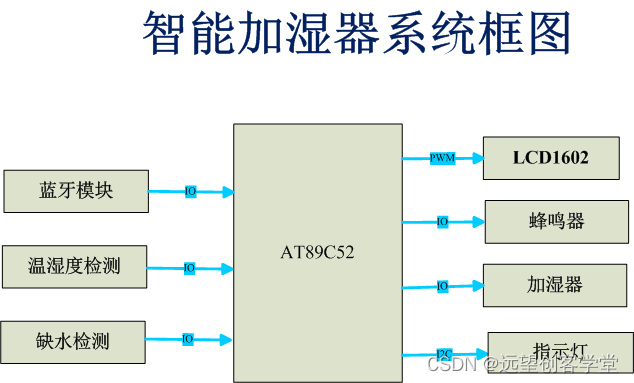

功能框图如下:

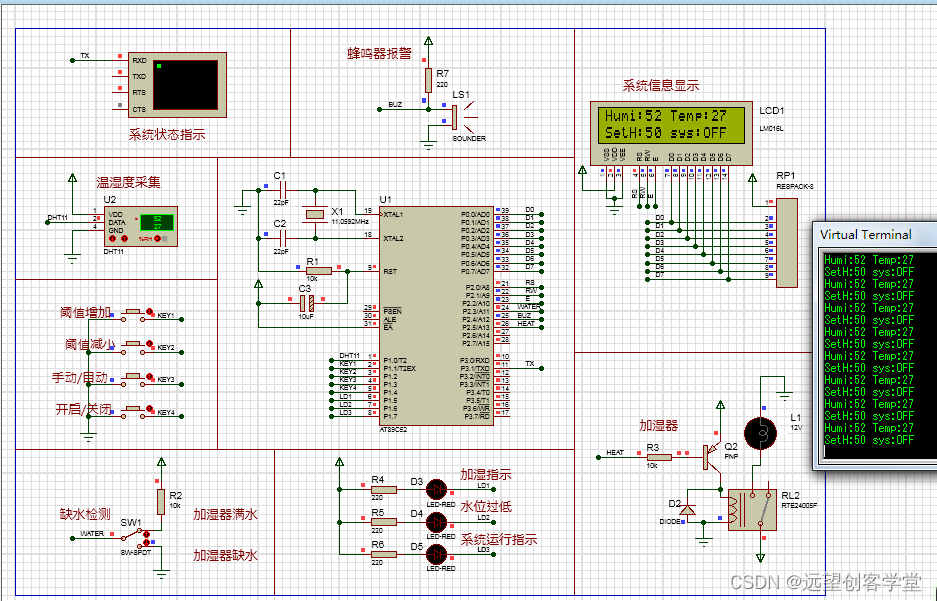

Proteus仿真界面如下:

下面就各个模块逐一介绍,

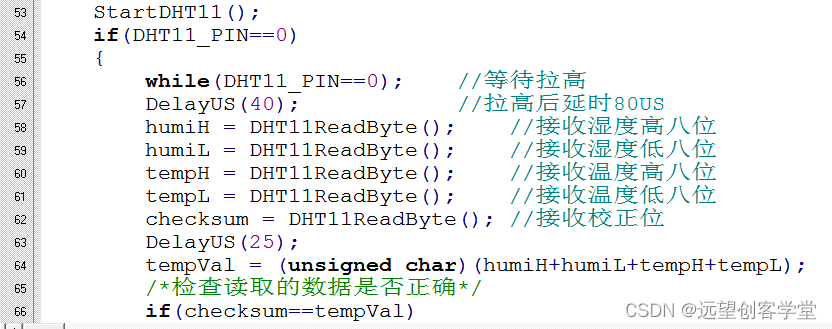

  1. DHT11温湿度采集

  1. 加湿器控制

技术支持请加Q,一起学习新知识。删除& —等特殊字符277&94一3&652。

系统根据采集到的环境湿度来控制继电器,模拟加湿器的控制。

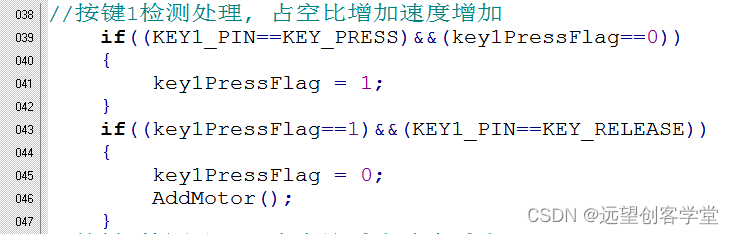

  1. 按键控制

完成修改系统控制阈值,启停加湿器等功能

  1. 串口控制

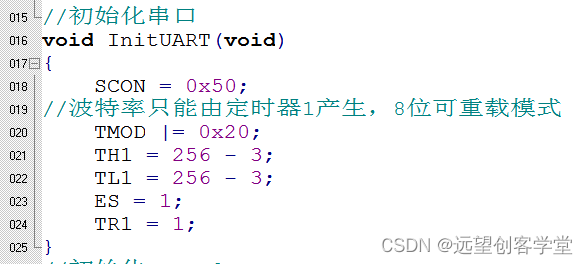

Proteus中可以添加串口控制接口,在程序中加入串口控制指令则仿真的时候可以输入指令模拟串口控制或输出打印系统信息。

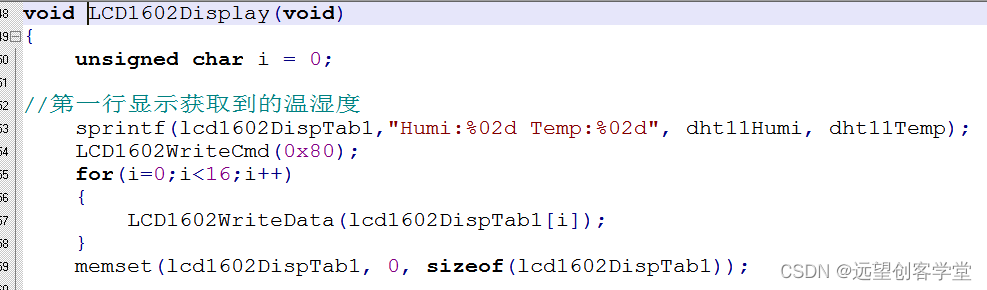

  1. LCD1602显示

LCD1602可以显示环境温湿度和湿度阈值范围。

整个系统包含的文件如下:

资料下载地址

Proteus8.13安装包下载地址

毕业论文-智能空气加湿器设计 摘要 加湿器在生活中被人们普遍使用,然而现在市面上所售卖的加湿器一般都只具备单一的加湿功能,不能显示空气的温湿度并加以控制,而且安全性能较差。所以,开发一款安全性能高、价格低廉且功能齐全的智能加湿器显得十分必要。本设计以STC89C52为控制系统外接温湿度传感器及其他各项功能电路来达到智能加湿的要求。本设计作品相比普通的加湿器而言,其性能更好,而且价格低廉。STC89C52单片机耗能低、性能高,应用广泛。 【关键词】 加湿器 智能 单片机 传感器 温湿度 2设计方案 2.1 总体设计 加湿器应满足以下条件: ⑴湿度不高于40%加湿器自动开启; ⑵湿度报警值可调; ⑶系统由5V直流稳压电源供电; ⑷检测所得数据能通过显示模块显示。 ⑸硬件设计满足系统需求以外还得满足外观尺寸要求。 本设计由温湿度检测模块,单片机控制模块,显示模块加湿模块等组成。系统工作原理图如图2-1所示,温湿度检测模块采集室内空气的温湿度,然后将温湿度信号发送至单片机单片机对温度湿度的数据加以处理后通过LCD显示屏显示温湿度数值,并与设置的湿度参数进行比较来控制加湿器的启动与关闭。 图2-1 智能空气加湿器工作原理图 2.2实现方式 要实现自动加湿自动关闭功能需做好硬件、软件设计调试三项工作。首先是硬件连接部分,使单片机控制系统其他模块合理地连接起来,实现智能加湿的功能。其次是软件方面,合理地设计软件的结构安排主函数、子函数,使程序以最简便的方式实现各项所需功能。最后是测试方面,由于仿真软件在硬件仿真方面的缺陷,所以等到电路都焊接好后烧录入程序后才用实物测试的。 本系统的信号主要有温湿度传感器的输入信号以及单片机输出的控制信号。首先单片机向显示模块发出预设信号显示。同时向温湿度传感器发出读取信号, DHT11将采集到的温湿度信息进行A/D转换并储存为数字信号后,读取温湿度值,并对信号进行位处理,使之能达到所需求的精度,然后通过显示模块显示温湿度值。[1] 2.3理论基础 2.3.1 单片机 STC89C52是一种有在系统中可编程8K的Flash存储器低能耗、高性能CMOS的8位微处理器。并在MCS-51内核的基础上做了很多的改进使其具有传统51单片机不具备的功能。一个拥有8个中央处理器可编程闪存单元的
