UDS 10服务（二）

原创已于 2025-08-21 22:27:36 修改 · 352 阅读

4 ·

CC 4.0 BY-SA版权

文章标签：

#嵌入式硬件 #单片机

于 2025-08-21 22:22:58 首次发布

UDS 专栏收录该内容

2 篇文章

订阅专栏

服务概述

DiagnosticSessionControl（诊断会话控制）服务用于启用服务器中的不同诊断会话。

会话模式

会话模式分为三种模式：默认会话，扩展会话，编程会话。

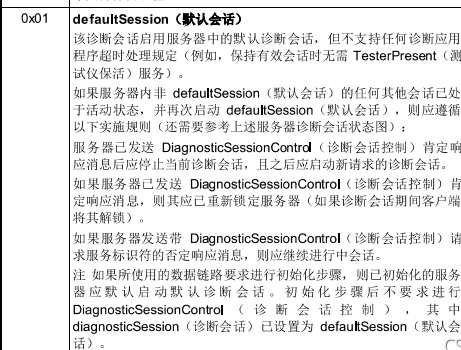

默认会话

上电初始化后，默认状态为默认会话。服务器应在激活时段期间重置所有激活/启动/更改的设置/控制。

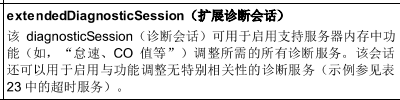

扩展会话

扩展会话支持在ECU存储器中进行操作。

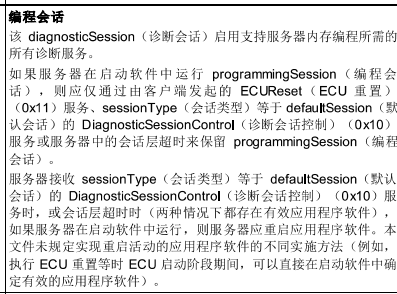

编程会话

编程会话支持ECU内存编程操作。

服务请求响应

请求格式 10 + 请求的会话模式

例如：从默认会话模式切换到扩展会话

02 10 03（初始字节02表示为单帧后续有效字节为2字节）

肯定响应

P2Server:诊断工具请求和ECU响应时间的最大时间间隔（实际需要小于等于这个值）。

P2*Server：诊断工具收到否定响应码0x78之后，响应的最大时间。

NRC78：表示请求报文被正确接收到，但是所执行的动作未完成，ECU为准备好接收另一个请求，返回否定响应码0x78。ECU会在P2*Server的时间后给予答复，如果P2*Server的时间后仍然未完成，则继续回复NRC0x78。

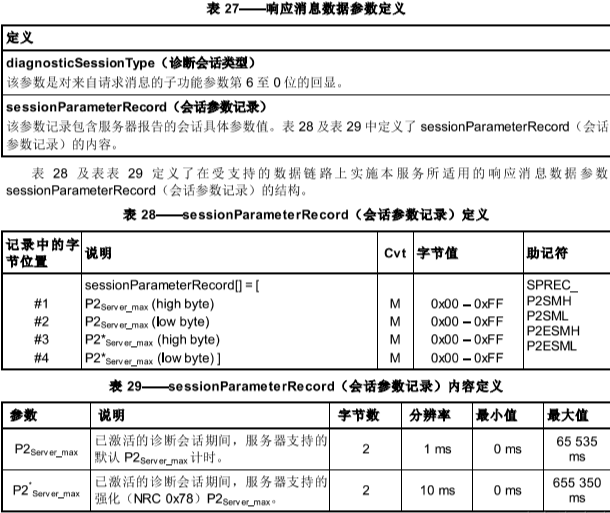

例如：06 50 03 3A 98 01 F4 AA（50 表示肯定响应 03为服务子功能 3A 98 01 F4为会话参数）

否定响应

否定响应的格式为3个字节，格式为：[0X7F] + [SID] + [NRC]

例如：发送 02 10 02

ECU响应:03 7F 10 22 (7F否定响应 10 功能SID 22 NRC码)
