动态路由配置（VLAN初识版）

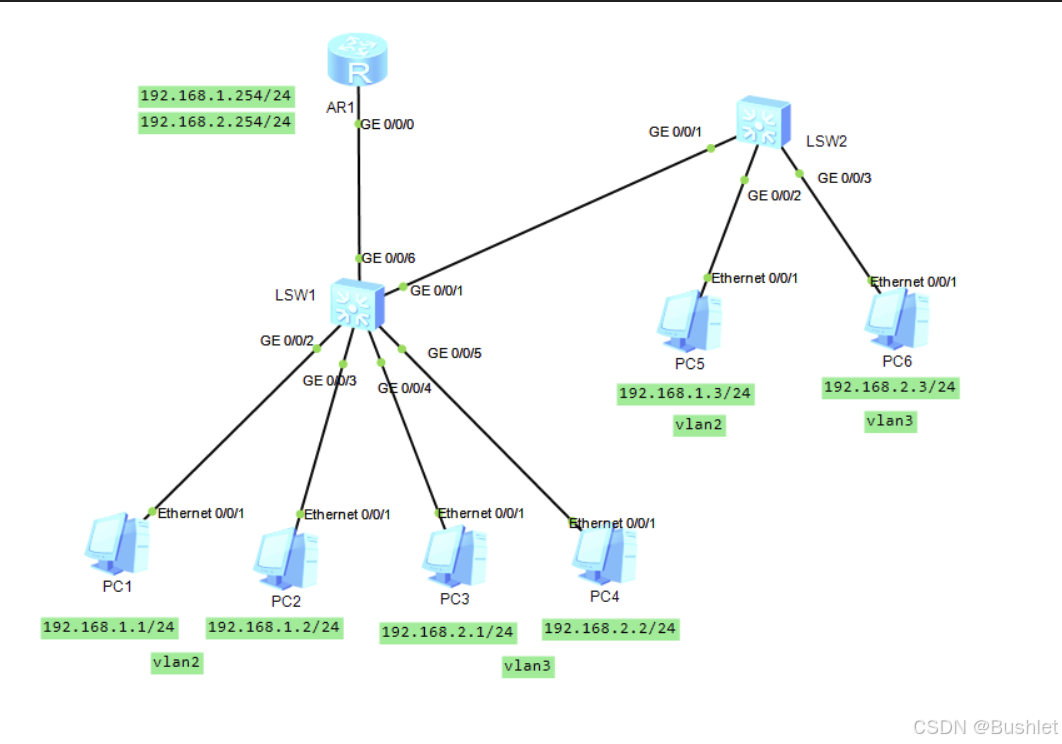

本次实验是应用VLAN来实现全网通，算是初步认识版：



1.想要使用VLAN得先创建：（在交换机上进行配置）

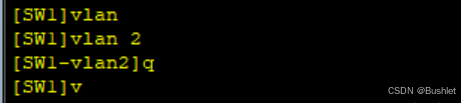

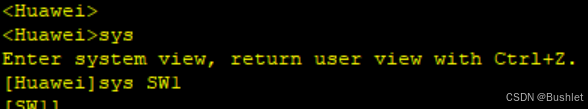

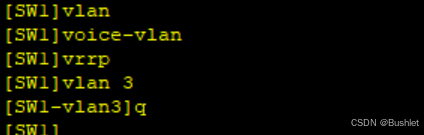

先用交换机1进行操作演示：（创建VLAN2，3）



2.对该台交换机下的接口进行VLAN的划分：

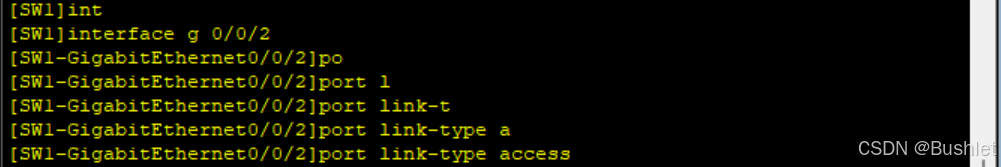

这里是进入了该交换机的0/0/2接口中，且把该接口定义成一个access链路（交换机与PC端的）



这里是将该接口定义属于vlan2的范围

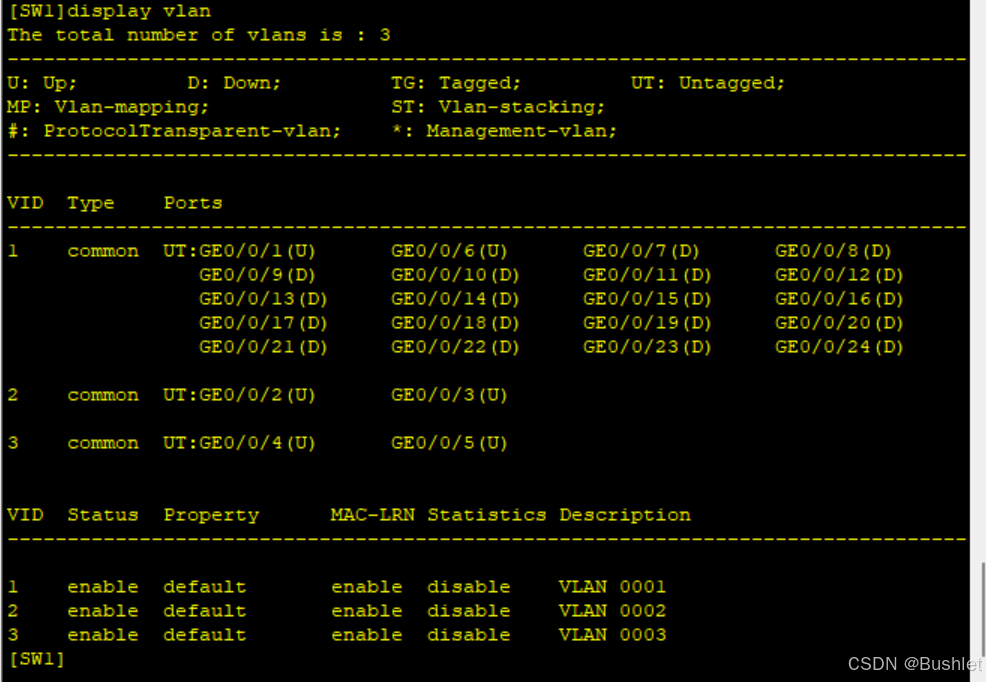

剩下的接口如法炮制，继续配置：



现在交换机1的access链路已经配置完成接下来开始配置trunk链路（交换机与路由器）：

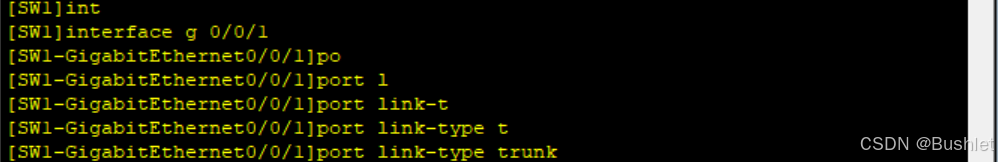

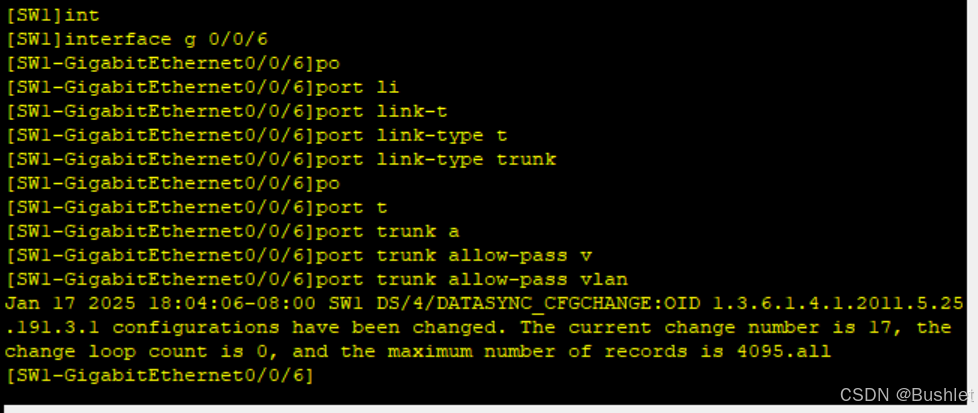

先定义该接口为trunk链路



定义该接口下的trunk链路可放到vlan2，3里面



（交换机与交换机）：



最后一步定义在那个vlan的可以输入2 to 3，也可以用all代替。

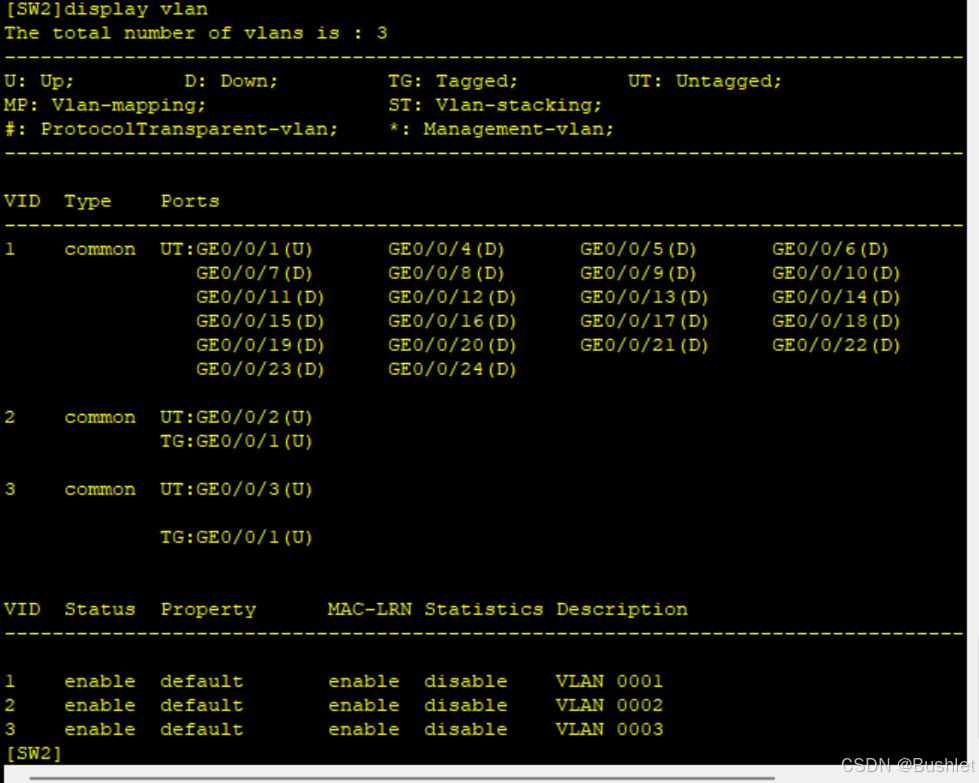

（交换机2）：

提醒：一定要记得先创建vlan，还要看好交换机连接的对象！！！



3.开始对路由器下手：

因为我们的vlan是一个虚拟的，所以我们的路由器也要建立出几个虚拟接口出来！

因为题目中划分出了2个vlan所以我们最少要创建两个虚拟的接口：



然后我们给他们分别再配上IP地址

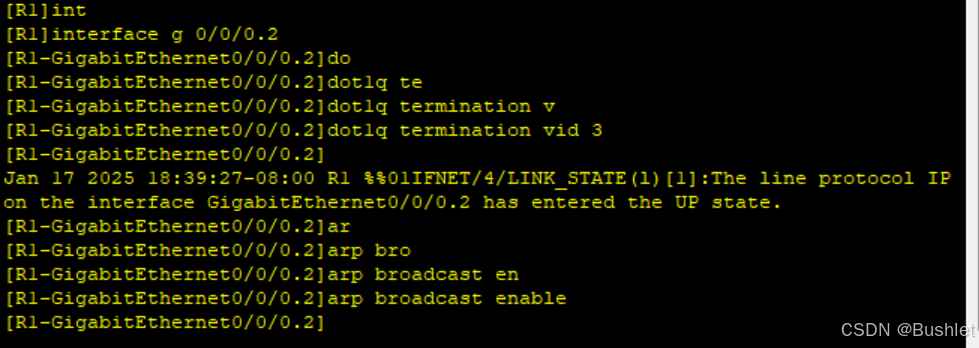

4.因为VLAN是用802.1q帧进行数据的传输的，与传统的以太网二型帧不同，所以我们还要让路由器执行802.1q标准：





dot1q代表着启动802.1q标准；



后面的一串代表着该接口的网段是属于哪一个vlan的；

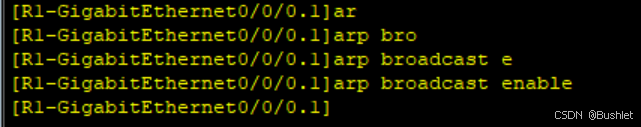

注意：该虚拟的子接口是默认关闭ARP功能的，还得手动打开！！！



到这里一边的虚拟子接口才算配置完成，另外一边也一样：

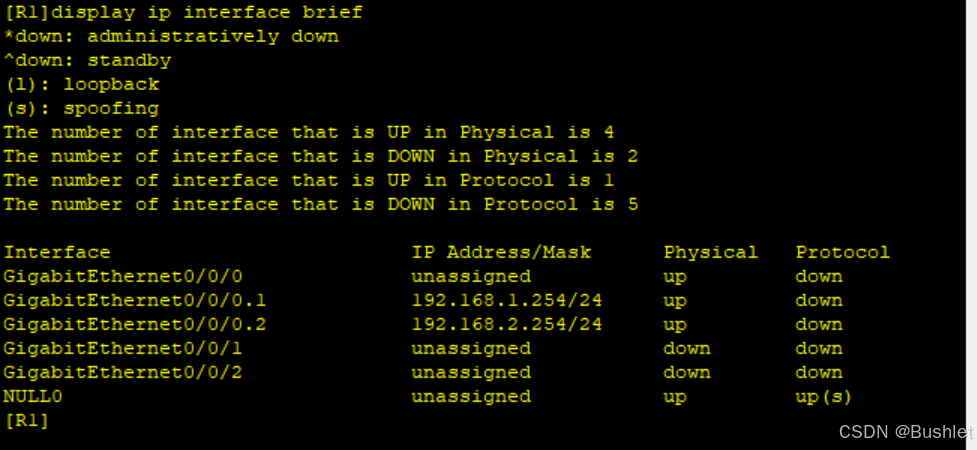

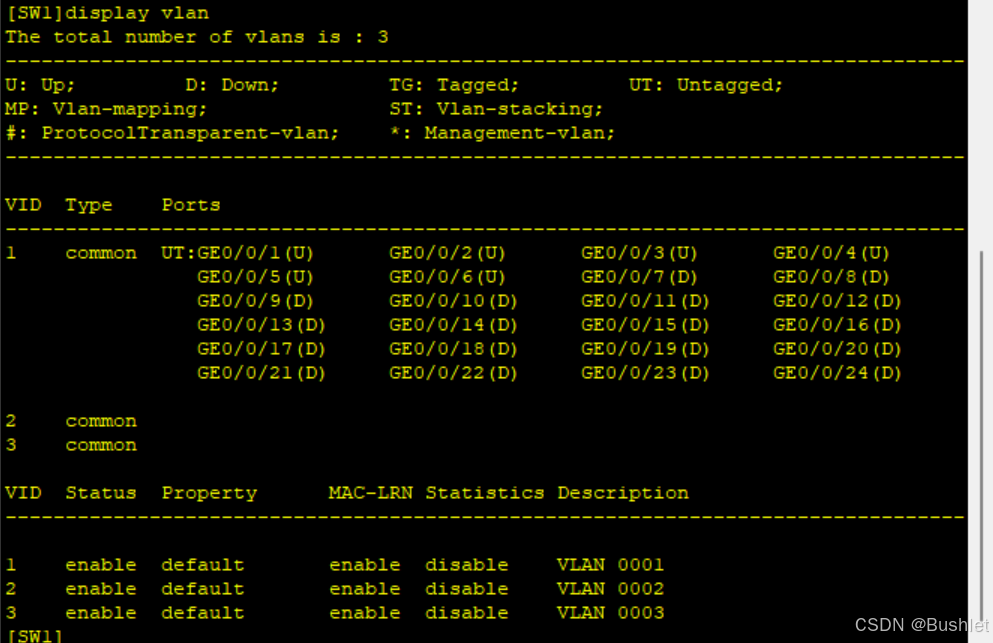

ok，我们来检查一遍。

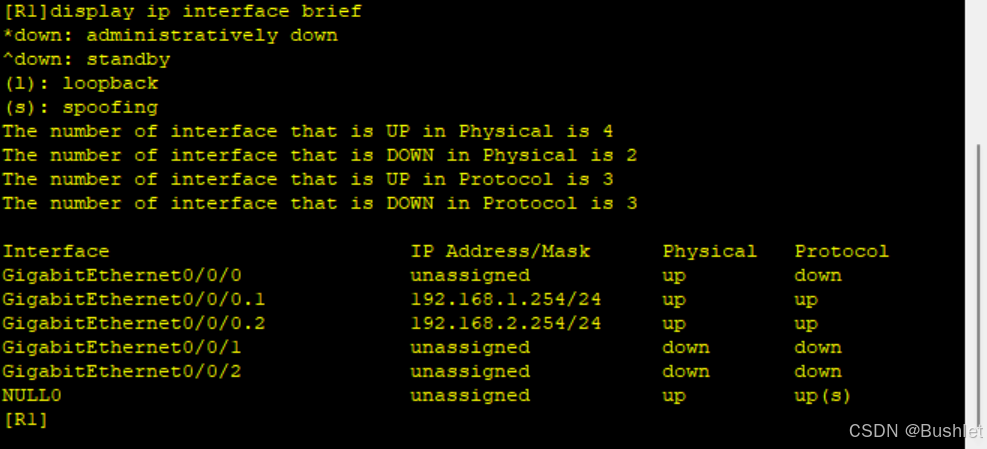

看到两个接口都确认为up状态后，证明我们已经成功配置完成。

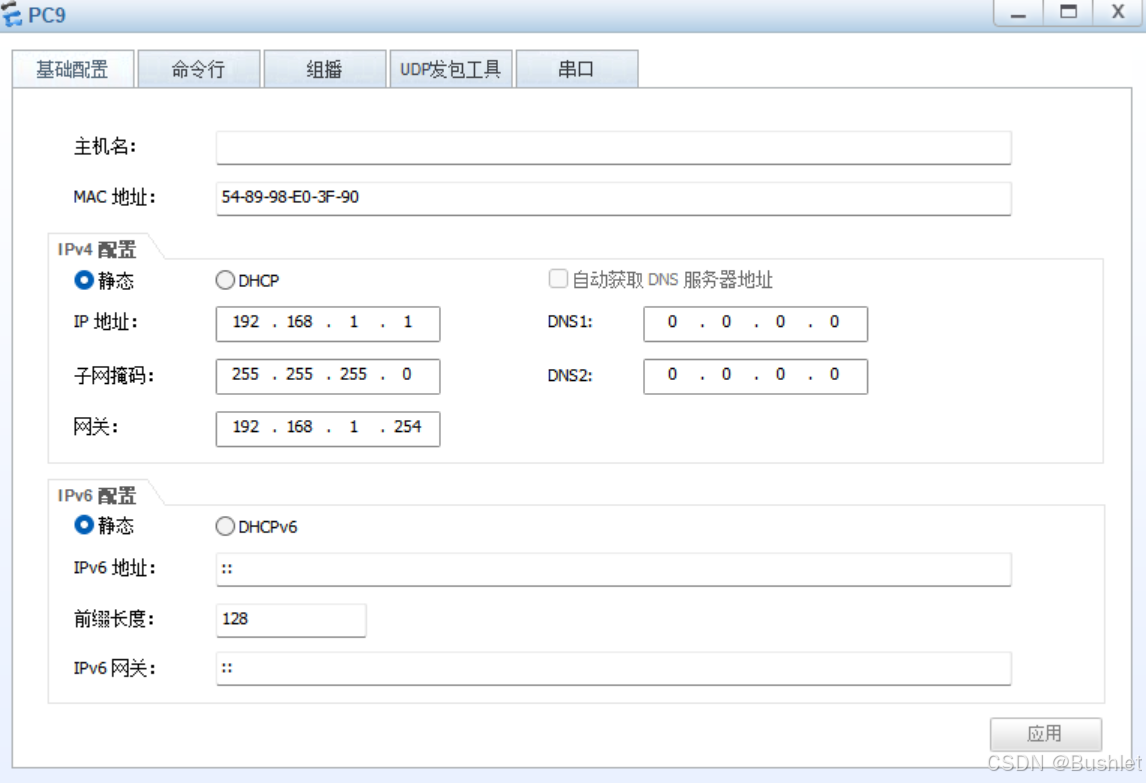

5.最后我们来配置一下PC端的配置，看看到底能ping通没

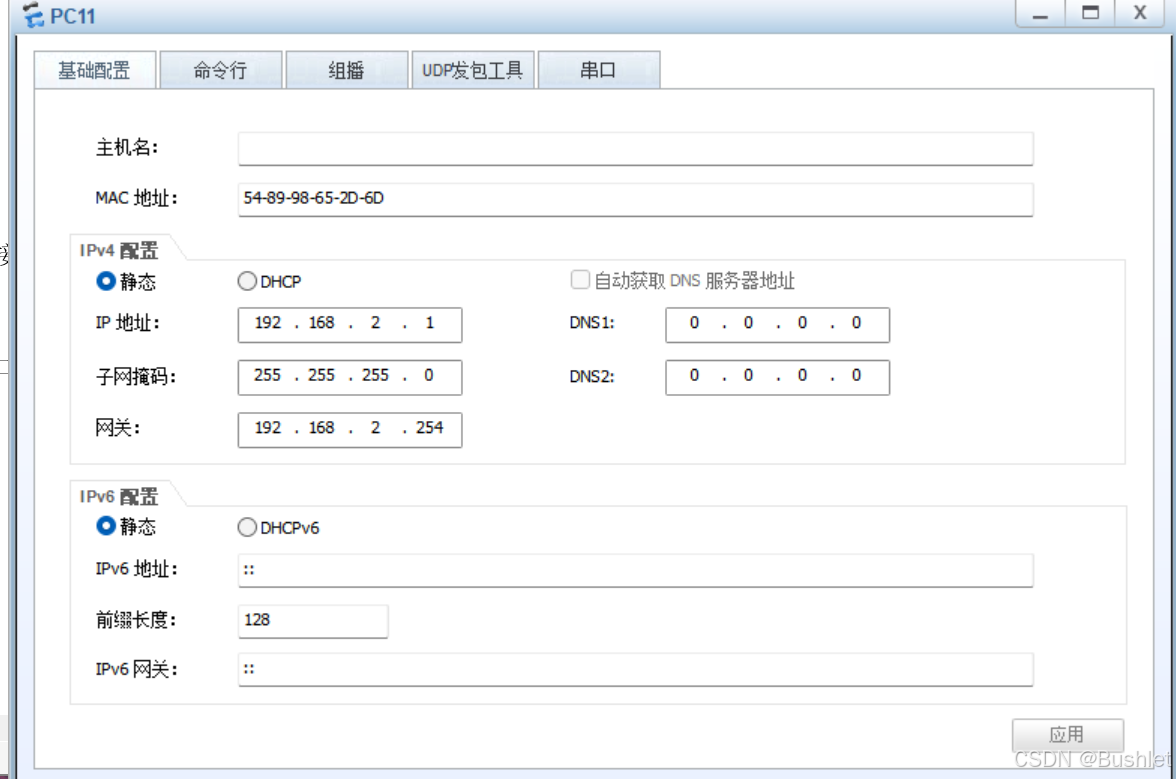

此PC端属于vlan2！



此PC端属于vlan3！

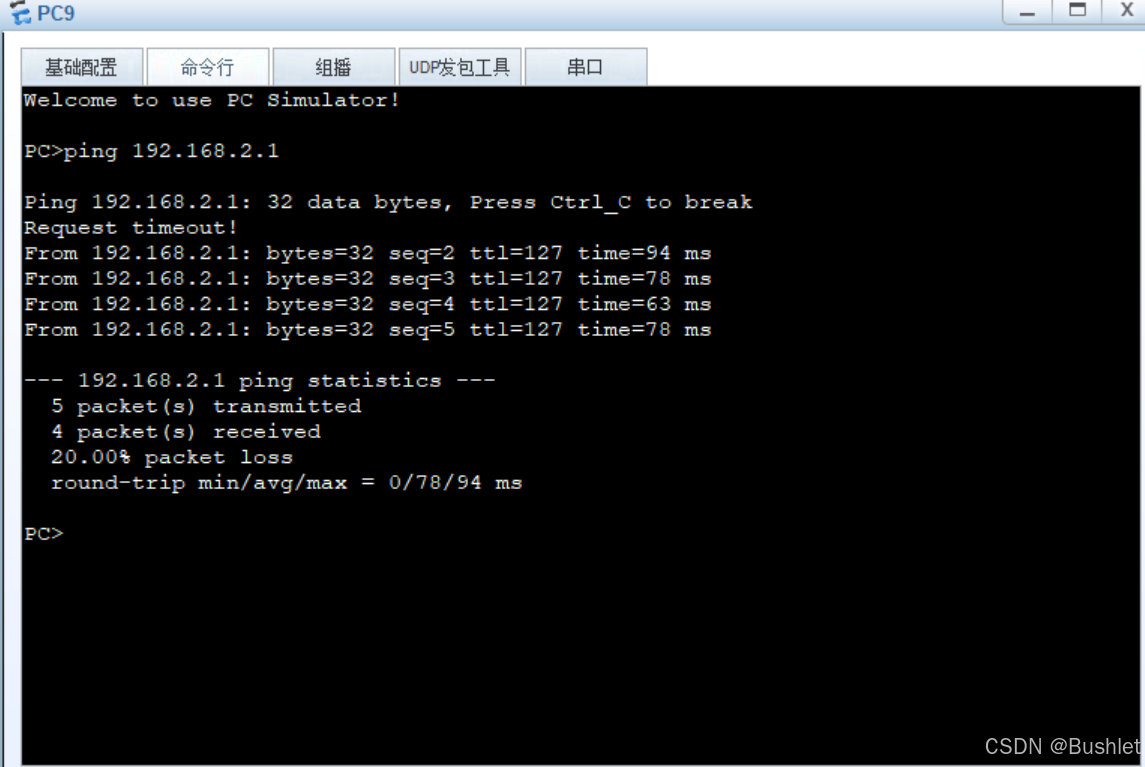

结果：



成功ping通。
