一杯咖啡的时间学习大模型（LLM）：LLaMA解读之旋转编码RoPE（含代码实现）

一、LLaMA的核心改进全景

Meta开源的LLaMA模型凭借其卓越的性能表现成为大模型发展的重要里程碑。相较于标准Transformer架构，LLaMA主要在以下几个方面进行了关键改进：

1. 位置编码升级：采用旋转位置编码（Rotary Position Embedding, RoPE）
2. 归一化革新：对每个 Transformer 子层的输入进行归一化（Pre-normalization）而非传统Transformer结构中对输出进行归一化（Post - normalization），并使用RMS-Norm替代传统LayerNorm。
3. 激活函数优化：引入 SwiGLU 激活函数取代 ReLU 非线性函数，以提高性能。
4. 注意力优化（LLaMA 2）：引入分组查询注意力（Grouped Query Attention）

这些改进显著提升了模型的计算效率和长文本处理能力，今天我们来学习一下旋转位置编码（Rotary Position Embedding, RoPE）。

其余部件的学习链接持续更新中，欢迎关注：

1. 一杯咖啡的时间学习大模型（LLM）：LLaMA解读之旋转编码RoPE（含代码实现）
2. 一杯咖啡的时间学习大模型（LLM）：LLaMA解读之均方根误差标准化RMSNorm（含代码实现）
3. 一杯咖啡的时间学习大模型（LLM）：LLaMA解读之SwiGLU激活函数（含代码实现）
4. 一杯咖啡的时间学习大模型（LLM）：LLaMA解读之分组查询注意力（Grouped Query Attention）（含代码实现）

---

二、旋转位置编码（RoPE）

2.1 改进动机

首先来谈谈 Embedding 的作用。Embedding 在自然语言处理（NLP）等任务中扮演着关键角色，它本质上是一种将离散的符号（比如单词）映射到连续向量空间的技术。对于文本来说，单词经过 Embedding 后会被表示为一个低维向量，这些向量能够捕捉单词的语义信息。例如，具有相似语义的单词（如 “big” 和 “large”）在向量空间中的距离会比较近，这样模型就能利用这些向量更好地理解文本的语义。同时，Embedding 还为后续的模型运算提供了合适的数据形式，使得模型可以对这些向量进行诸如加法、乘法等数学运算，以完成对文本信息的提取和处理。

传统Transformer使用绝对位置编码存在长度外推困难，而RoPE通过旋转矩阵将相对位置信息编码到注意力计算中，实现了更好的长度外推性。

我们通过两个具体场景来观察RoPE的特点：

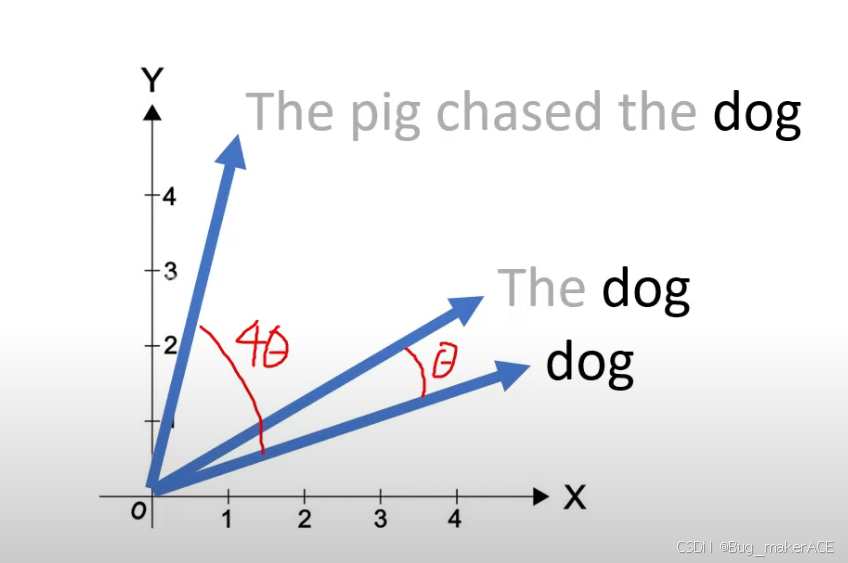

假设我们用一个二维词向量来表示单词dog，为了表示出现在不同位置的dog，可以将该词向量旋转不同的角度来添加位置信息，同时不受句子长度的干扰——无论The dog后面是十个单词还是一百个单词，因为dog还是在该句话的第二个位置，故词向量不会改变。

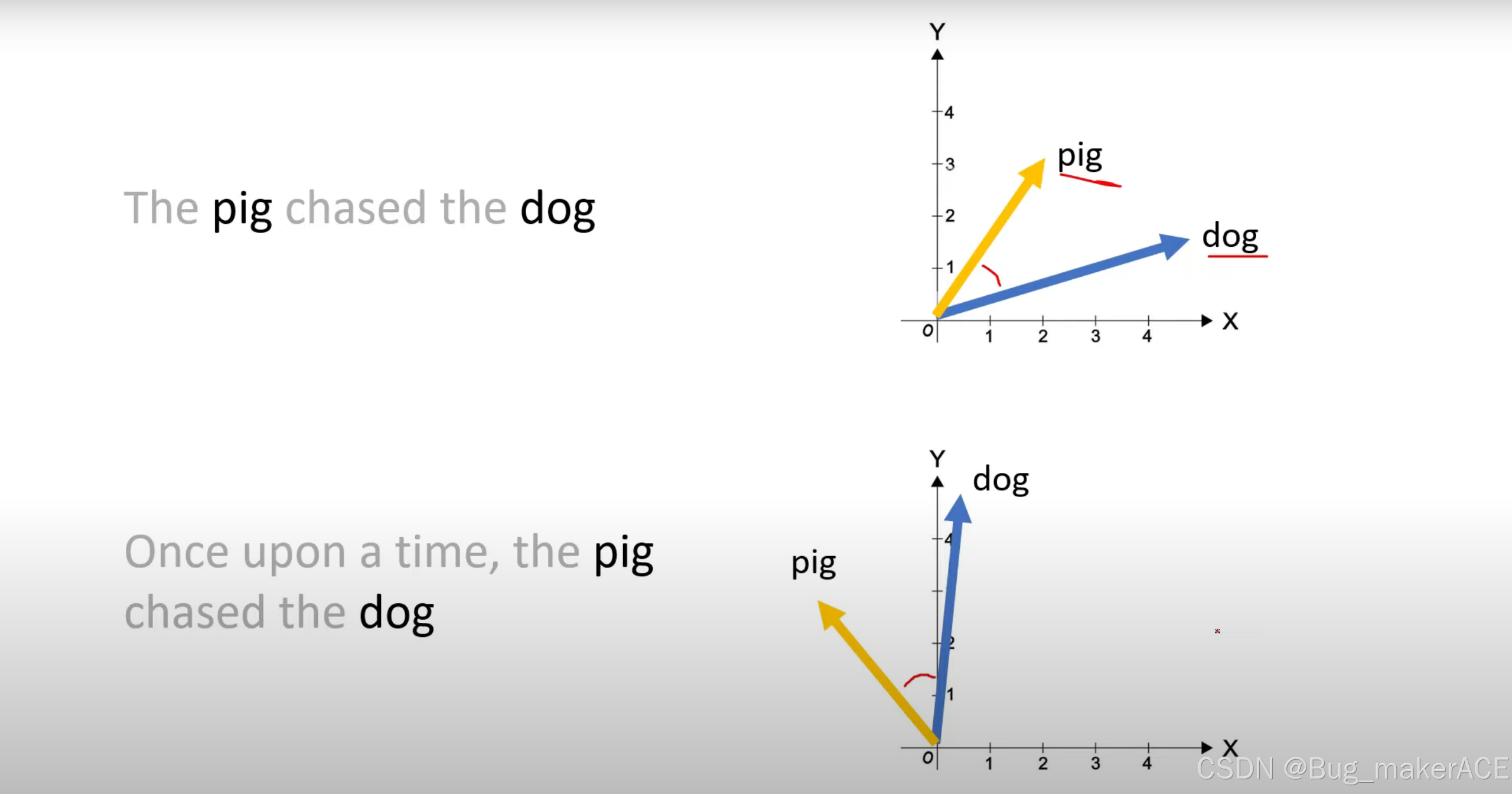

在第二张图片中，呈现了以 “The pig chased the dog” 以及 “Once upon a time, the pig chased the dog” 这两句文本为示例，结合直角坐标系中分别代表 “pig” 和 “dog” 的黄色与蓝色向量。
传统的 Embedding 方法，通常只是单纯地为每个词分配一个固定的向量表示，它无法有效地反映出词与词之间的相对位置信息。例如在上述文本中，对于 “pig” 和 “dog”，传统方法只是分别赋予它们独立的向量，并不考虑它们在句子中的先后顺序以及相互之间的位置关系。
而 RoPE则有很大不同。在图中能看到代表 “pig” 和 “dog” 的向量有着不同的角度。RoPE 可以通过旋转角度来获取相对位置信息。它依据词在序列中的位置，对词向量进行旋转操作。不同的位置对应着不同的旋转角度，像 “pig” 和 “dog” 因在句子中的位置有别，其对应的向量会旋转到不同角度。这样一来，模型就能通过这些角度差异，感知到词与词之间的相对位置，进而更好地理解文本的语义和结构，比如理解 “pig” 是动作 “chased” 的发出者，“dog” 是承受者这种位置带来的语义关系。
但是我们同样注意到，即使两句话中“pig”和“dog”的绝对位置不同，但是这两个名词的相对位置是一样的，因此在这两句话中，两个词向量之间的角度也是一样的。

2.2 数学原理

由于整个推理比较复杂，这里只做简单介绍，推荐几个学习资料（由易到难）：

1. Rotary Positional Embeddings: Combining Absolute and Relative
2. 通俗易懂-大模型的关键技术之一：旋转位置编码rope
3. RoPE作者（苏剑林）的博客：Transformer升级之路：2、博采众长的旋转式位置编码

给定位置m的查询向量q和位置n的键向量k，旋转操作定义为：

$$\begin{array}{rl}{q}_m^T{k}_n& =(R_{\theta ,m}q{)}^T(R_{\theta ,n}k)\\ & =q^T{R}_{\theta ,n-m}^{T}k\end{array}$$

其中，其中，$m$ 和 $n$ 为位置索引，取值范围是 $0$ 到序列长度（seq_len）。$q_m$ 表示位置为 $m$ 的查询向量，其形式为 q m = { q 0 , q 1 , … , q d − 1 } q_m = \{q_0, q_1, \ldots, q_{d - 1}\} qm​={q0​,q1​,…,qd−1​}，这里 $d$ 是头维度（head_dim）；$k_n$ 表示位置为 $n$ 的键向量，形式与 $q_m$ 类似， k n = { k 0 , k 1 , … , k d − 1 } k_n = \{k_0, k_1, \ldots, k_{d - 1}\} kn​={k0​,k1​,…,kd−1​}，同样 $d$ 为头维度（head_dim）。

旋转矩阵R通过角度θ控制旋转速度，同时由于内积满足线性叠加性，因此对于任意偶数维的RoPE，我们都可以将其表示为二维情形的拼接：

$$R_m=\left(\begin{array}{ccccccc}\cos m{\theta }_0& -\sin m{\theta }_0& 0& 0& \cdots & 0& 0\\ \sin m{\theta }_0& \cos m{\theta }_0& 0& 0& \cdots & 0& 0\\ 0& 0& \cos m{\theta }_1& -\sin m{\theta }_1& \cdots & 0& 0\\ 0& 0& \sin m{\theta }_1& \cos m{\theta }_1& \cdots & 0& 0\\ ⋮& ⋮& ⋮& ⋮& \ddots & ⋮& ⋮\\ 0& 0& 0& 0& \cdots & \cos m{\theta }_{d/2-1}& -\sin m{\theta }_{d/2-1}\\ 0& 0& 0& 0& \cdots & \sin m{\theta }_{d/2-1}& \cos m{\theta }_{d/2-1}\end{array}\right)$$

但是，因为旋转矩阵比较稀疏，直接做矩阵乘法太浪费算力了。因此，我们会将之优化成下面的形式（以$R_{\theta ,m}q$为例）：

$\begin{array}{rl}& \left(\begin{array}{c}{q}_0\\ q_1\\ q_2\\ q_3\\ ⋮\\ q_{d-2}\\ q_{d-1}\end{array}\right)\otimes \left(\begin{array}{c}\cos m{\theta }_0\\ \cos m{\theta }_0\\ \cos m{\theta }_1\\ \cos m{\theta }_1\\ ⋮\\ \cos m{\theta }_{d/2-1}\\ \cos m{\theta }_{d/2-1}\end{array}\right)+\left(\begin{array}{c}-q_1\\ q_0\\ -q_3\\ q_2\\ ⋮\\ -q_{d-1}\\ q_{d-2}\end{array}\right)\otimes \left(\begin{array}{c}\sin m{\theta }_0\\ \sin m{\theta }_0\\ \sin m{\theta }_1\\ \sin m{\theta }_1\\ ⋮\\ \sin m{\theta }_{d/2-1}\\ \sin m{\theta }_{d/2-1}\end{array}\right)\\ =& \sum _{i=0}^{d/2-1}\left(\left(\genfrac{}{}{0ex}{}{q_{2i}}{q_{2i+1}}\right)\otimes \left(\genfrac{}{}{0ex}{}{\cos m{\theta }_i}{\cos m{\theta }_i}\right)+\left(\genfrac{}{}{0ex}{}{-q_{2i+1}}{q_{2i}}\right)\otimes \left(\genfrac{}{}{0ex}{}{\sin m{\theta }_i}{\sin m{\theta }_i}\right)\right)\\ =& \sum _{i=0}^{d/2-1}\left(q_{2i}\cos m{\theta }_i+q_{2i+1}\cos m{\theta }_i-q_{2i+1}\sin m{\theta }_i+q_{2i}\sin m{\theta }_i\right)\end{array}$

其中⊗是逐位对应相乘，从这个实现也可以看到，RoPE可以视为是乘性位置编码的变体。

2.3 源码实现

下面是RoPE的Python代码实现，使用PyTorch框架：

def rotate_half(x):
    """
    将输入张量的最后一个维度分成两部分，并交换它们的位置，同时对前半部分取负。

    参数:
    x (torch.Tensor): 输入的张量，形状可以是任意的，但最后一个维度的长度必须是偶数。

    返回:
    torch.Tensor: 经过旋转操作后的张量，形状与输入张量相同。
    """
    # 获取输入张量x最后一个维度的一半长度
    half_length = x.shape[-1] // 2
    # 提取张量x最后一个维度的前半部分
    x1 = x[..., :half_length]
    # 提取张量x最后一个维度的后半部分
    x2 = x[..., half_length:]
    # 将后半部分取负，然后与前半部分在最后一个维度上拼接起来
    return torch.cat((-x2, x1), dim=-1)

def apply_rotary_pos_emb(q, k, freqs):
    """
    对查询（query）和键（key）张量应用旋转位置编码。

    参数:
    q (torch.Tensor): 查询张量，通常形状为 [batch_size, seq_len, num_heads, head_dim]。
    k (torch.Tensor): 键张量，通常形状为 [batch_size, seq_len, num_heads, head_dim]。
    freqs (torch.Tensor): 旋转频率张量，形状为 [seq_len, head_dim]。

    返回:
    tuple: 包含经过旋转位置编码后的查询和键张量的元组，形状与输入的q和k相同。
    """
    # 计算查询张量q应用旋转位置编码后的结果
    # q * freqs.cos() 是查询张量与旋转频率的余弦值逐元素相乘
    # rotate_half(q) * freqs.sin() 是将查询张量旋转后与旋转频率的正弦值逐元素相乘
    # 两者相加得到最终的查询嵌入
    freqs = freqs.repeat_interleave(2, dim=-1)
    q_embed = (q * freqs.cos()) + (rotate_half(q) * freqs.sin())
    # 计算键张量k应用旋转位置编码后的结果
    # 原理与查询张量的计算相同
    k_embed = (k * freqs.cos()) + (rotate_half(k) * freqs.sin())
    # 返回经过旋转位置编码后的查询和键张量
    return q_embed, k_embed

可能很多人看到rotate_half方法的时候会有疑惑：为什么代码中维度的前一半取正后一半取负，而不是像公式那样一正一负交替——这是因为向量维度无序，无需严格两两组合旋转。正弦和余弦函数本质都是周期波动函数，仅相位不同。RoPE 的旋转位置编码旨在用周期波动为不同位置元素赋予独特编码。理论上，特定位置用正弦还是余弦波不重要，关键是波动有周期性，且各位置编码唯一。采用前一半取正、后一半取负的方式，既能满足周期性和编码唯一性要求，又简化计算，契合代码实现对效率和简洁性的需求，是兼顾理论与实践的有效策略。

代码中的 freqs 变量指旋转频率，它是根据位置和维度信息计算得到的。具体来说，对于位置 $m$ 和维度 $d$ ，旋转频率 ${\theta }_d$ 通常预先定义，然后根据位置 $m$ 计算出在该位置上各维度对应的旋转角度 $m{\theta }_{d。}$ 一般 ${\theta }_d=10000^{-\frac{2(d//2)}{d_{\text{model }}}}$ ，其中 $d_{\text{model }}$ 指的模型维度，在场景下与head_dim等价。以下是计算 freqs 的方法：

def precompute_freqs_cis(dim, end, theta=10000.0):
    """
    预先计算旋转频率的复数形式。

    参数:
    dim (int): 模型的维度。
    end (int): 序列的最大长度。
    theta (float): 旋转频率的基础参数，默认为 10000.0。

    返回:
    torch.Tensor: 旋转频率的复数形式，形状为 [end, dim // 2]。
    """
    # 计算每个维度对应的 theta 值
    freqs = 1.0 / (theta ** (torch.arange(0, dim, 2)[: (dim // 2)].float() / dim))
    # 创建位置索引
    t = torch.arange(end, device=freqs.device)
    # 计算每个位置和维度组合的旋转角度
    freqs = torch.outer(t, freqs).float()
    # 将旋转角度转换为复数形式
    freqs_cis = torch.polar(torch.ones_like(freqs), freqs)
    print(freqs_cis.shape)
    return freqs_cis # [1, seq_len, 1, head_dim]

最后给出旋转编码RoPE运行调试的完整代码：

import torch

def rotate_half(x):
    """
    将输入张量的最后一个维度分成两部分，并交换它们的位置，同时对前半部分取负。

    参数:
    x (torch.Tensor): 输入的张量，形状可以是任意的，但最后一个维度的长度必须是偶数。

    返回:
    torch.Tensor: 经过旋转操作后的张量，形状与输入张量相同。
    """
    # 获取输入张量x最后一个维度的一半长度
    half_length = x.shape[-1] // 2
    # 提取张量x最后一个维度的前半部分
    x1 = x[..., :half_length]
    # 提取张量x最后一个维度的后半部分
    x2 = x[..., half_length:]
    # 将后半部分取负，然后与前半部分在最后一个维度上拼接起来
    return torch.cat((-x2, x1), dim=-1)

def apply_rotary_pos_emb(q, k, freqs):
    """
    对查询（query）和键（key）张量应用旋转位置编码。

    参数:
    q (torch.Tensor): 查询张量，通常形状为 [batch_size, seq_len, num_heads, head_dim]。
    k (torch.Tensor): 键张量，通常形状为 [batch_size, seq_len, num_heads, head_dim]。
    freqs (torch.Tensor): 旋转频率张量，形状为 [seq_len, head_dim]。

    返回:
    tuple: 包含经过旋转位置编码后的查询和键张量的元组，形状与输入的q和k相同。
    """
    # 计算查询张量q应用旋转位置编码后的结果
    # q * freqs.cos() 是查询张量与旋转频率的余弦值逐元素相乘
    # rotate_half(q) * freqs.sin() 是将查询张量旋转后与旋转频率的正弦值逐元素相乘
    # 两者相加得到最终的查询嵌入
    freqs = freqs.repeat_interleave(2, dim=-1)
    q_embed = (q * freqs.cos()) + (rotate_half(q) * freqs.sin())
    # 计算键张量k应用旋转位置编码后的结果
    # 原理与查询张量的计算相同
    k_embed = (k * freqs.cos()) + (rotate_half(k) * freqs.sin())
    # 返回经过旋转位置编码后的查询和键张量
    return q_embed, k_embed

def precompute_freqs_cis(dim, end, theta=10000.0):
    """
    预先计算旋转频率的复数形式。

    参数:
    dim (int): 模型的维度。
    end (int): 序列的最大长度。
    theta (float): 旋转频率的基础参数，默认为 10000.0。

    返回:
    torch.Tensor: 旋转频率的复数形式，形状为 [end, dim // 2]。
    """
    # 计算每个维度对应的 theta 值
    freqs = 1.0 / (theta ** (torch.arange(0, dim, 2)[: (dim // 2)].float() / dim))
    # 创建位置索引
    t = torch.arange(end, device=freqs.device)
    # 计算每个位置和维度组合的旋转角度
    freqs = torch.outer(t, freqs).float()
    # 将旋转角度转换为复数形式
    freqs_cis = torch.polar(torch.ones_like(freqs), freqs)
    print(freqs_cis.shape)
    return freqs_cis # [1, seq_len, 1, head_dim]

# 示例使用
if __name__ == "__main__":
    # 假设模型维度为 512，序列最大长度为 1024
    dim = 512
    end = 1024

    # 假设查询和键的形状
    batch_size = 2
    seq_len = 128
    num_heads = 8
    head_dim = dim // num_heads

    # 预先计算旋转频率
    freqs_cis = precompute_freqs_cis(head_dim, end)

    q = torch.randn(batch_size, seq_len, num_heads, head_dim)
    k = torch.randn(batch_size, seq_len, num_heads, head_dim)
    # 提取当前序列长度对应的旋转频率
    freqs = freqs_cis[:seq_len].unsqueeze(0).unsqueeze(2)
    print(freqs.shape)
    # 应用旋转位置编码
    q_embed, k_embed = apply_rotary_pos_emb(q, k, freqs)
    print("Encoded query shape:", q_embed.shape)
    print("Encoded key shape:", k_embed.shape)

2.4 补充

RoPE 这类周期震荡函数在处理位置信息时，随着位置距离的增加，若不进行位置衰减，远处的位置信息所呈现的震荡模式会趋近于直线 。这点受到探究RoPE（旋转位置编码）中的远程衰减性的启发，自己实现了一种RoPE的特殊情况（$q$和$k$都是全1矩阵，探究$q_0^T{k}_n$），代码如下：

import numpy
import matplotlib.pyplot as plt
dim = 128
theta = 1.0 / (10000 ** (numpy.arange(0, dim, 2)/ dim))
# print(theta)

n=1000
key_index = numpy.arange(n)
attention = []
for key in key_index:
    score = 2*numpy.sum(numpy.cos(key*theta))
    attention.append(score)


plt.plot(key_index,attention)

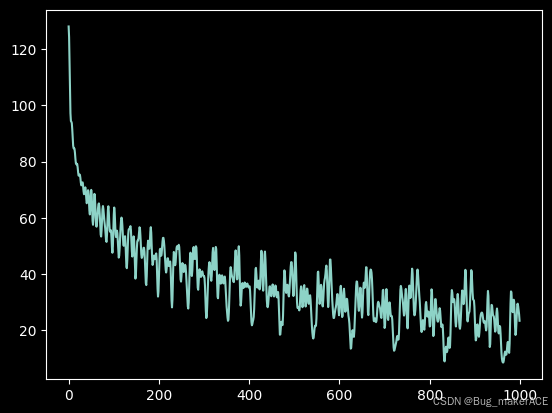

当n为1000时，可以看出RoPE是具有一定远程衰减的能力的，主要是因为维度$d$越大，${\theta }_i=10000^{-2i/d}$的变化越缓，值越小，使得$\cos (n{\theta }_i)$周期增大。多个$\cos (n{\theta }_i)$求和构成内积，其整体函数周期也随之变大。在这较大周期的四分之一个周期内，函数存在下降趋势，叠加${\theta }_i$与$n$作用下$\cos (n{\theta }_i)$的变化，使得位置信息在远程上呈现出衰减特性 。

但当n为10000时，注意力信息震荡近似一条直线，意味着不同位置的编码值差异变得极小。例如在文本序列中，原本应该代表不同位置的编码难以有效区分，模型就难以利用这些编码准确识别长序列中不同位置的元素，导致位置信息混淆。当遇到比训练数据更长的序列时，RoPE 无法像在合适长度范围内那样为模型提供清晰准确的位置信息，外推能力受限。
