实现一些功能的算法模型

说明：以下基于定步长，采集时间为0.01s

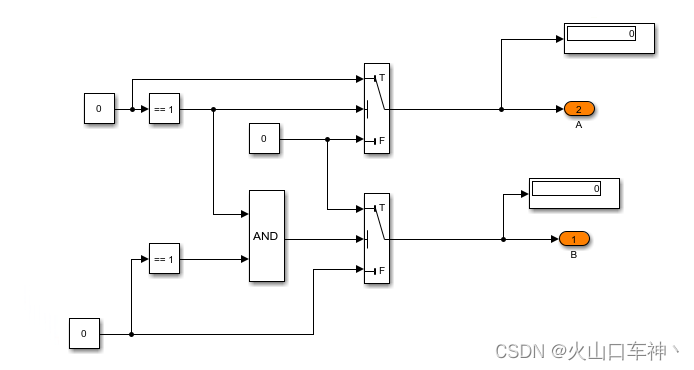

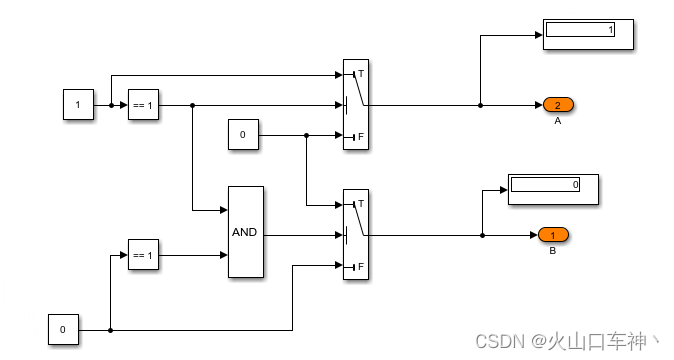

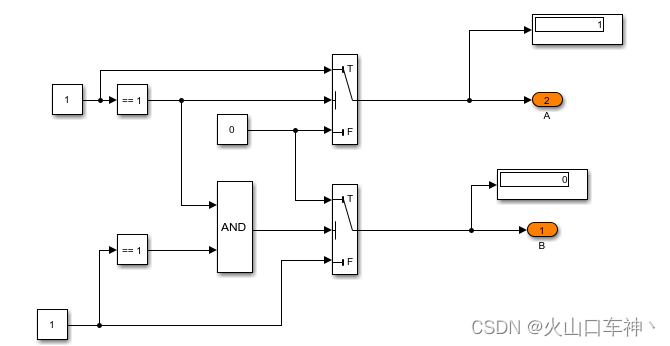

01--优先级A高于B

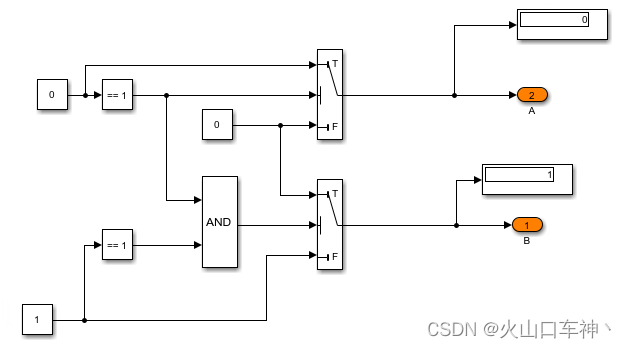

当A和B单独触发时，分别置位

 当A、B都不触发，都不置位



 当A、B同时置位时，A优先级高于B

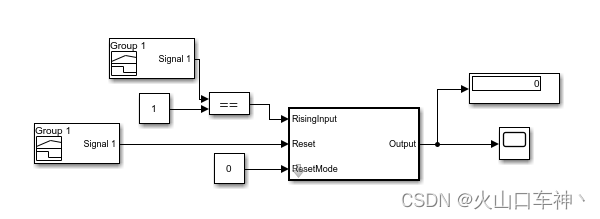

02--上升沿触发，重置功能

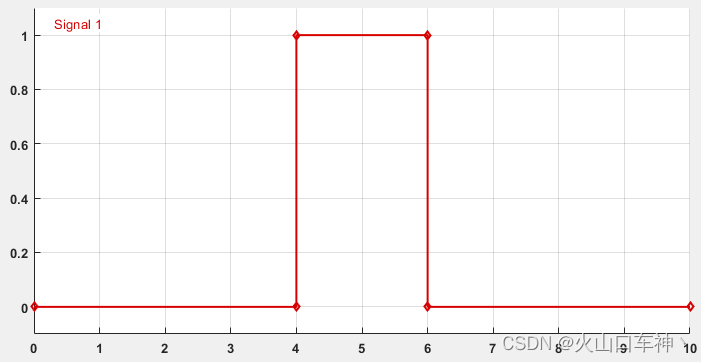

 第一个信号signal builder

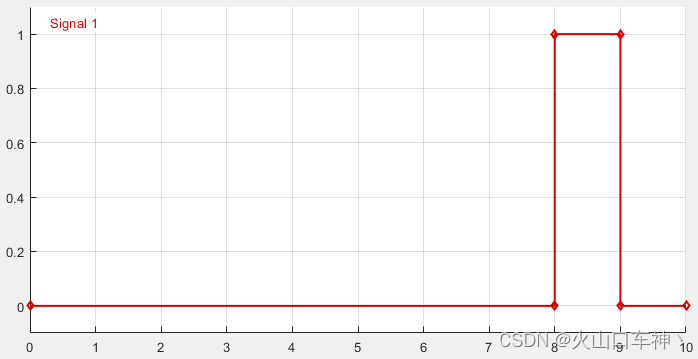

 第二个

 触发是在4-6秒，重置是在8-9秒

运行过程中，输出在第3秒为0，第4秒开始为1，一直到第八秒为0

 该模型内部：

03--故障计数器

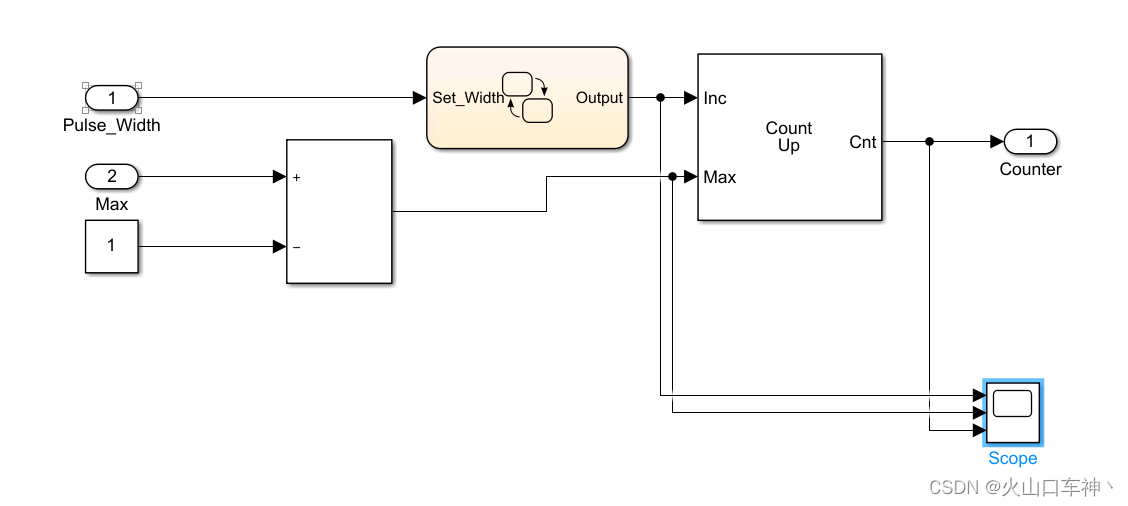

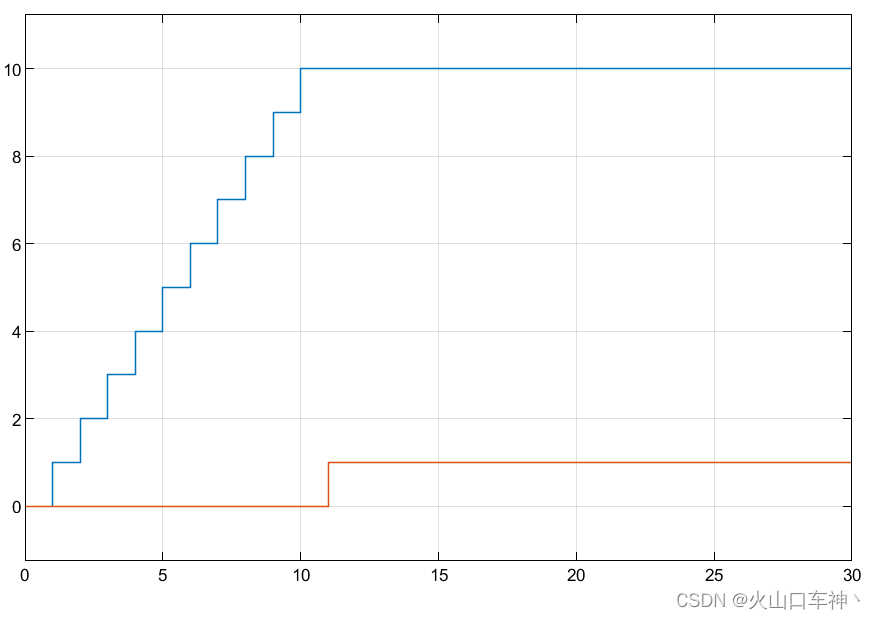

故障计数器，当故障状态输入为1时开始计数，当达到计数值时，故障确认，故障状态为0时，计数器立即清0，故障退出。

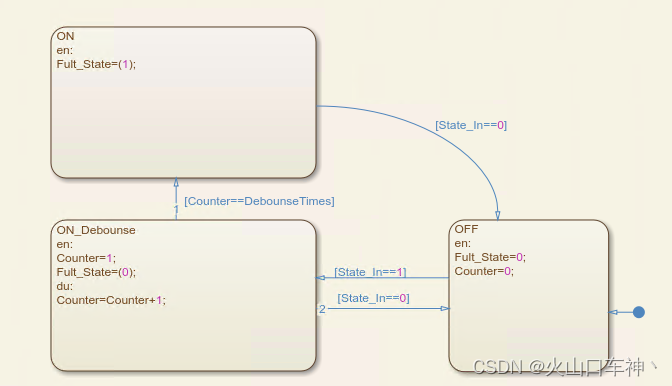

 该功能内部：

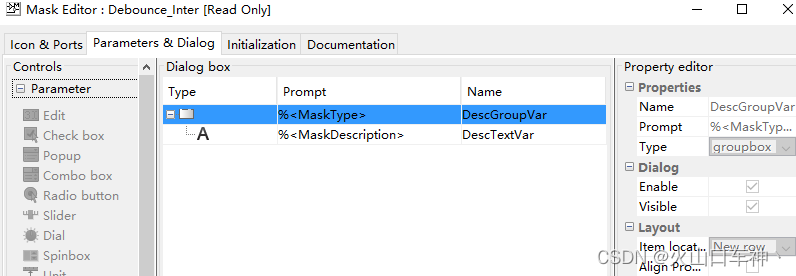

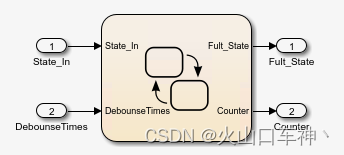

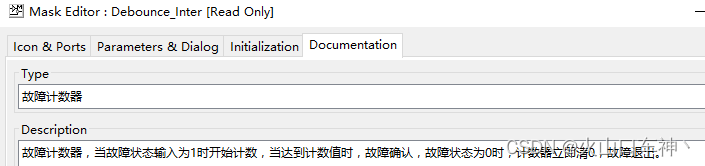

 封装信息：

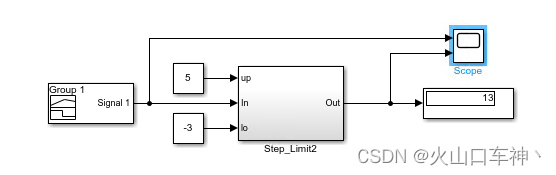

04--上下限斜率限制

为了避免信号跳变过大，进行上下限斜率的限定

 up为信号每个采集点在上升时不超过5时保持增值，超过5即增加5.

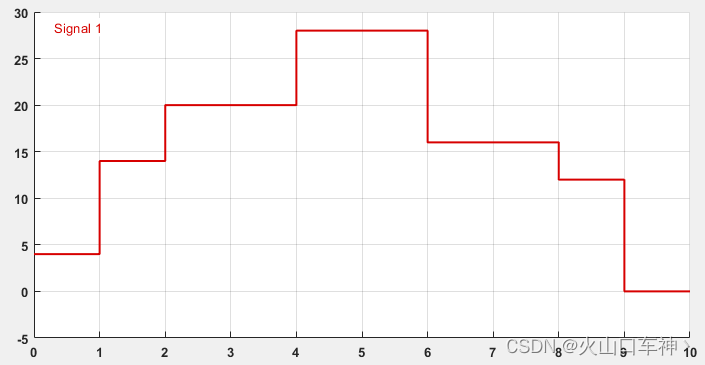

signal builder：

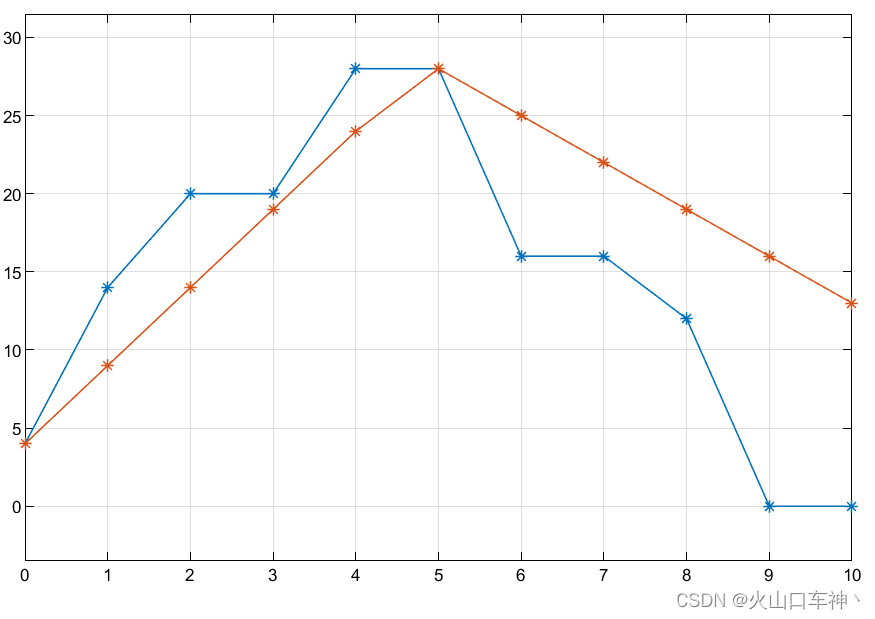

 运行后示波器：

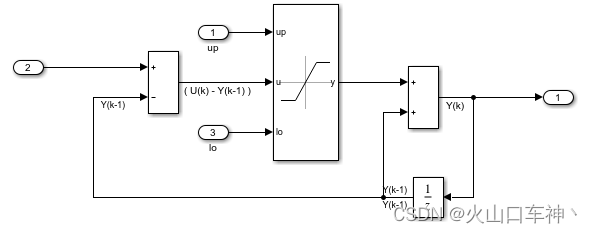

模型内部：



05--输入信号进行阶梯式变化（防止信号突变）

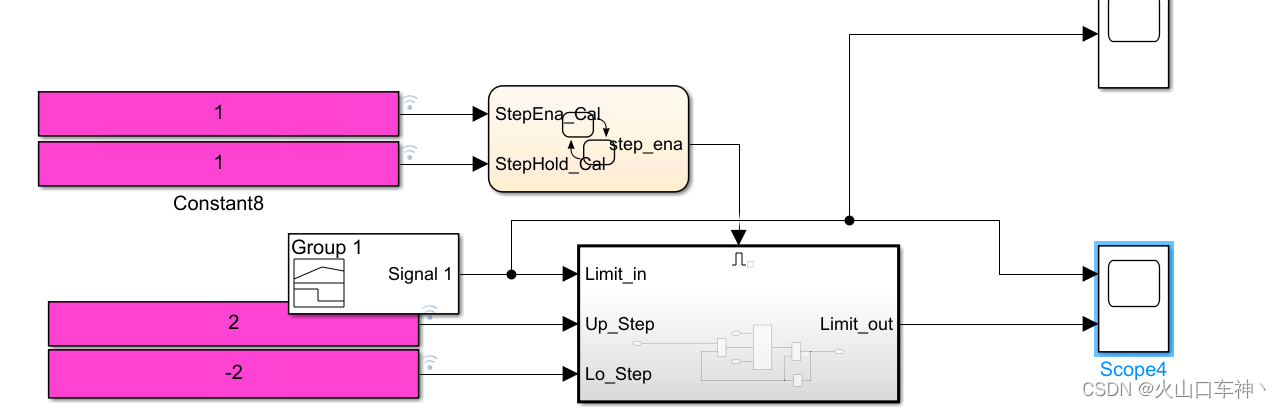

模型外观：

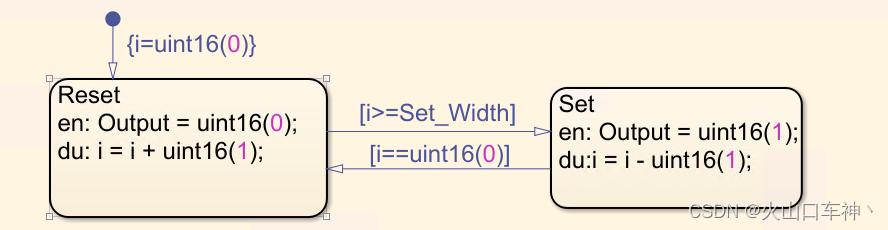

 状态机内部：

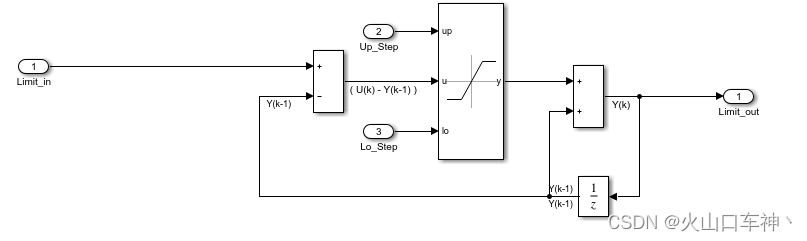

子系统内部：



 各变量意义：

Limit_in :   需要进行处理的输入信号

Up_Step: Limit_in信号变化的最大上升step

Lo_Step: Limit_in信号变化的最大下降step（为负值）

StepEna_Cal ： 每一个采集频率变化之后的停留时间

StepHold_Cal : 每一个采集频率变化时的时间

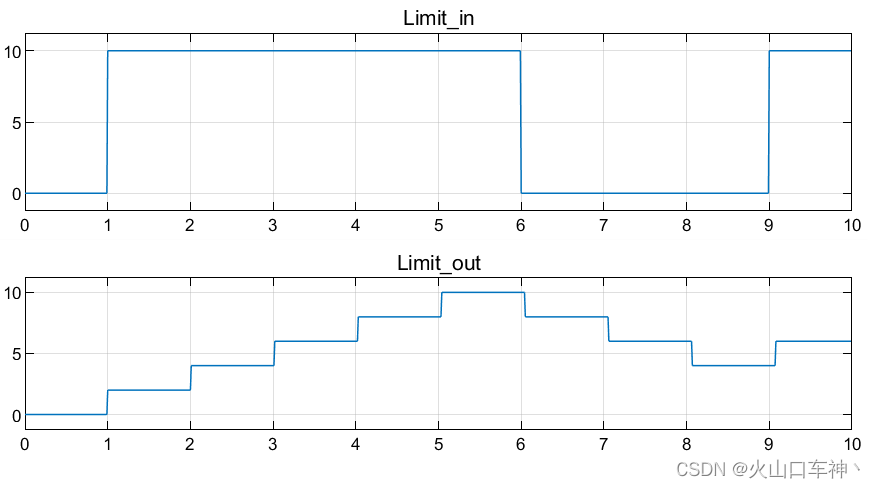

仿真结果：

 06--故障码循环显示

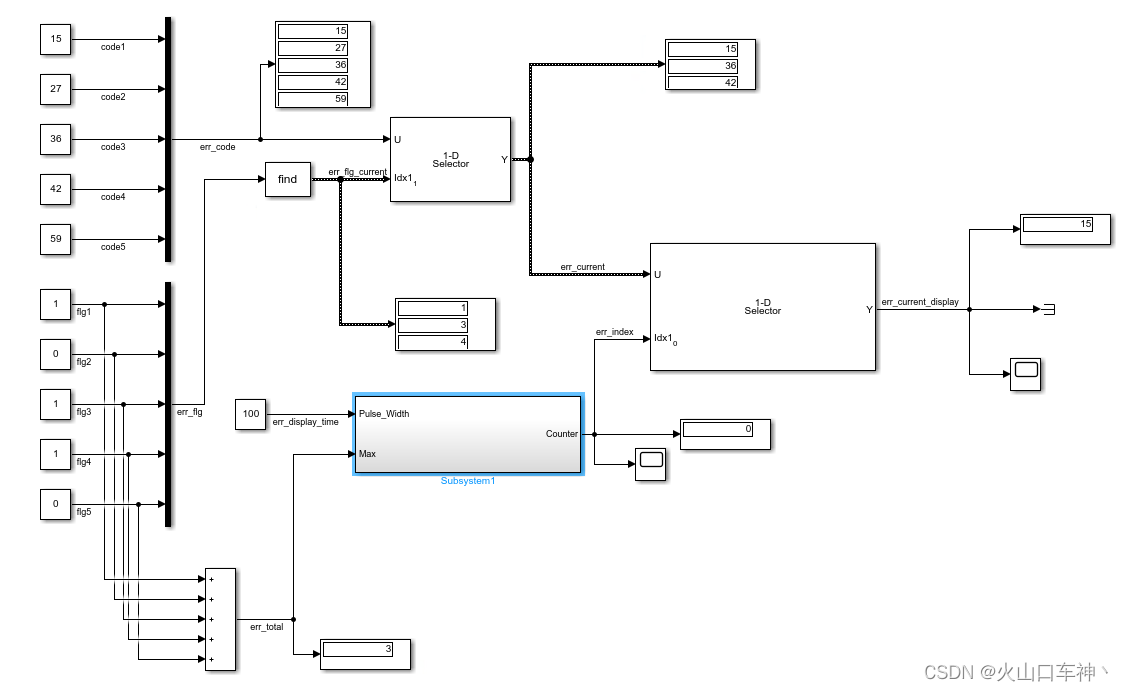

 模型：

子系统内部：

该CountUp模块可在资源文档中获取。

子系统内部状态机：

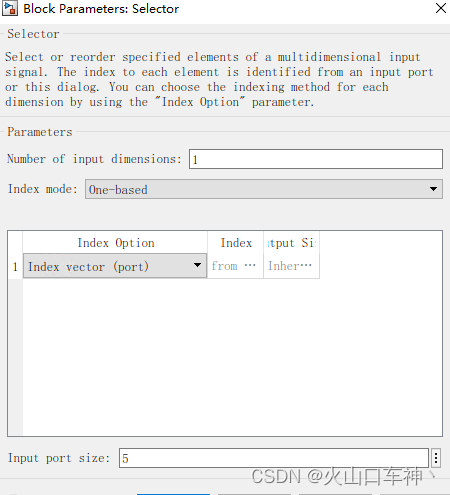

 Selector配置：

 信号意义：

err_code:故障代码

err_flg:当前故障置位

err_total:当前故障置位的总数

err_flg_current:找到当前故障置位

err_current:根据err_flg_current找到置位对应的故障码

err_display_time:故障循环显示的时间

err_index:根据故障总数err_total进行时间err_display_time显示

err_current_display:循环显示当前置位的故障

仿真：

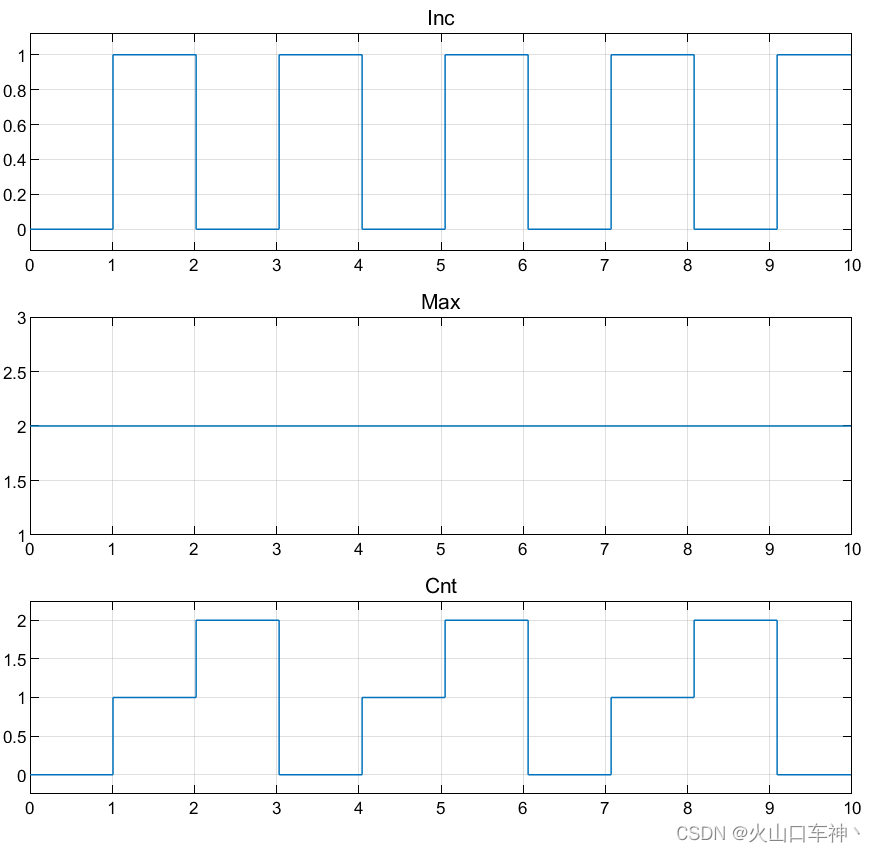

err_index:(Inc Max Counter)

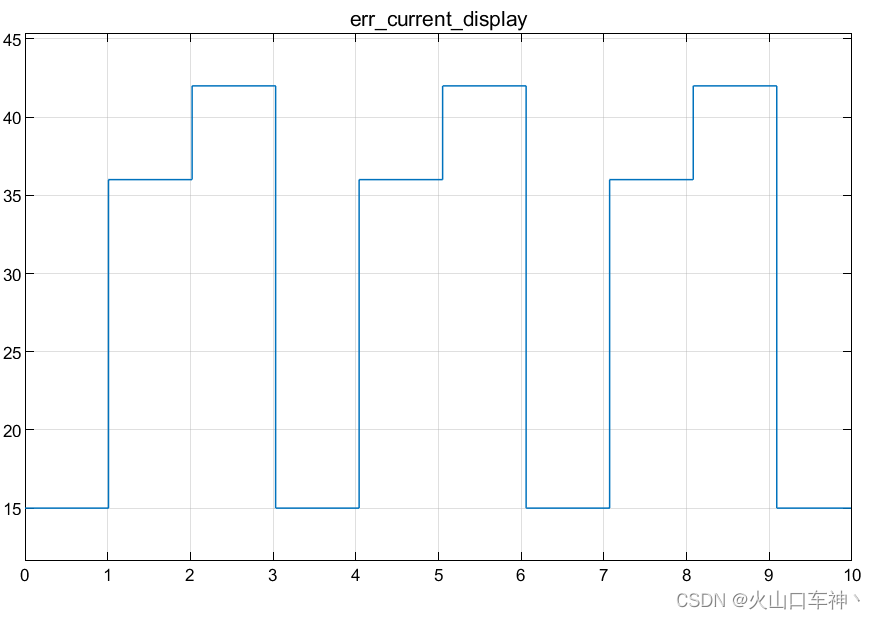

 err_current_display:

 未完待续。。。
