本文以java为开发技术，实现了一个学科竞赛管理系统。学科竞赛管理系统的主要使用者分为管理员、教师用户、学生用户；实现功能为：首页、系统用户（管理员、教师用户、学生用户）学院信息管理、学院团队管理、教师申请管理、学生申请管理、我的团队、队长申请管理等功能。通过这些功能模块的设计，基本上实现了整个学科竞赛管理系统管理的过程。

具体在系统设计上，采用了B/S的结构，同时，也使用java技术在动态页面上进行了设计，后台上采用Mysql数据库，是一个非常优秀的学科竞赛管理系统。

关键词：Java；springboot；学科竞赛管理系统；MySQL

Abstract

Today in the 21st century, with the continuous development and progress of society, people's understanding of information science has developed from low to high levels, from intuitive understanding to rational understanding, and the importance of management work has gradually been recognized by people. Scientific management enables information storage to achieve accuracy, speed, and completeness, and can improve work management efficiency and promote its development.

The paper mainly introduces the subject competition management system, including the current research status, the development background involved, and then discusses the design goals of the system, the system requirements, and the entire design scheme. The design and implementation of the system are also discussed in detail. Finally, some specific tests are conducted on the subject competition management system.

This article uses Java as the development technology to implement a subject competition management system. The main users of the subject competition management system are administrators, teacher users, and student users; The implementation functions include: homepage, system user (administrator, teacher user, student user) college information management, college team management, teacher application management, student application management, my team, team leader application management, and other functions. Through the design of these functional modules, the entire process of managing the discipline competition management system has been basically achieved.

In terms of system design, the B/S structure was adopted, and Java technology was also used for design on dynamic pages. MySQL database was used in the background, making it an excellent subject competition management system.

Keywords:Java; Springboot; Subject competition management system; MySQL

1 绪论

1.1选题背景

学科竞赛在培养学生综合能力、激发学习兴趣和促进学术交流方面起着重要的作用。然而，随着学科竞赛的规模不断扩大和参与人数的增加，传统的手工管理方式已经无法满足日益增长的管理需求。因此，设计和开发一个学科竞赛管理系统具有重要的背景和意义。该系统旨在通过数字化和智能化的手段，提供高效、便捷的学科竞赛管理服务，为学校、教师和学生提供全面的支持和资源。

通过设计和实现学科竞赛管理系统，可以提高学科竞赛管理的效率和质量。管理员、教师和学生可以通过系统进行信息的快速传递和查询，减少繁琐的手工操作，节省时间和精力。同时，系统还可以提供个性化的推荐和建议，帮助学生选择适合自己的竞赛项目和参与方式，培养学生的学术兴趣和能力。

综上所述，设计和开发学科竞赛管理系统的选题具有重要的背景和意义。通过数字化和智能化手段，提供高效、便捷的学科竞赛管理服务，该系统能够满足学校、教师和学生的需求，推动学科竞赛活动的规范化和发展，培养学生的综合素质和学术竞争力。

1.2研究意义

学科竞赛管理系统的研究具有重要的意义。

首先，该系统可以提高学科竞赛管理的效率和准确性。传统的手工管理方式往往需要大量的人力和时间投入，容易出现信息不准确、流程混乱等问题。而通过引入学科竞赛管理系统，可以实现数字化管理和自动化处理，减少人为错误和信息丢失，提高管理效率和质量。

其次，该系统能够提供全面的支持和资源。学科竞赛涉及到学生报名、竞赛安排、成绩记录等多个环节，而学科竞赛管理系统可以集成这些功能，为教师和学生提供便捷的服务和支持。教师可以轻松管理学生信息和竞赛资料，学生可以及时了解竞赛情况和成绩反馈。

此外，该系统还可以促进学术交流和知识分享。通过系统发布竞赛相关资料和题目，学生可以获取更多的学习资源和参考答案，拓宽知识视野。同时，系统还可以提供成绩统计和分析功能，帮助学生了解自己的学习状况和发展方向，激发学术兴趣和进步动力。

最后，学科竞赛管理系统的研究成果还可以为其他类似活动的管理提供借鉴和参考。学科竞赛管理系统的设计和实现经验可以应用于其他竞赛活动、学术交流等场景，提升活动组织效率和用户体验。

综上所述，学科竞赛管理系统的研究具有重要的意义。通过提高管理效率和准确性，提供全面的支持和资源，促进学术交流和知识分享，该系统能够推动学科竞赛活动的规范化和发展，培养学生的学术兴趣和能力，提升教育质量和水平。

1.3论文结构与章节安排

本文共分为六章，章节内容安排如下：

第一章为引言，此章节对所设计和实现的系统的选题背景、研究意义进行详细的论述以及说明，同时进行了论文整体框架的结构的简要介绍。

第二章为系统需求分析，章节所做的主要的工作是对系统进行了技术、经济和操作方面可行性的分析；对系统实行了总体功能的需求、用例分析。

第三章为系统的设计，主要是对系统的功能结构进行设计，并对系统数据库的概念结构以及物理结构的设计进行了分析。

第四章就是对系统的实现，根据系统功能的划分，分别的对系统所需要实现的前台用户功能和后台管理员功能进行了分析和说明。

第五章：系统测试。主要对系统的部分界面进行测试并对主要功能进行测试

第六章：总结。

2 学科竞赛管理系统系统分析

系统需求分析是系统开发的一个关键环节，它在系统的设计和实现上起到了一个承上启下的位置。系统需求分析是对所需要做的系统进行一个需求的挖掘，如果分析的准确可以精准的解决现实中碰到的问题。如果分析不到位会影响后期系统的实现。一个系统的优秀程度需求分析也是占据了非常大的比例，如果需求分析不到位，后面的系统设计要实现就是一个偏离导航的设计。

2.1 可行性分析

系统可行行分析是对系统对系统可行性进行一个探讨。在探讨系统的可行性上我们主要从技术上的可行性和经济上的可行性以及法律层面的可行性上进行分析，如果三个层面度通过，我们则认为系统是比较可行的。

2.1.1 技术可行性分析

学科竞赛管理系统设计与实现是一个竞赛项目查询参赛平台，我们在实现这个系统所采用的技术方案是基于Java的 Web实现方案，系统采用springboot方案来实现。springboot框架是一个非常成熟的框架、Java从97年诞生到现在经历了野蛮的生长，Java在各个领域度是有做非常成熟的解决方案，如电信、银行、电商等。springboot又是一套快速整个项目的开箱即用的技术方案。所以采用基于springboot方式来实现本系统是一个非常成熟有简单的技术方案。技术可行性上是非常可行的。

2.1.2 经济可行性分析

从经济可行性上看项目在开发阶段需要一台开发PC，在生产阶段需要web服务器和数据库服务器。一台个人PC从经济上来看也不是太多问题，在后期的系统部署生产上来说，服务器的投入也不会过高，在经济层面上是一个比较可行的。

2.1.3 法律可行性分析

系统从法律层面上来没有对第三方有其他放有法律层面的问题，系统数据库采用的Mysql 开源社区数据库、框架采用的是开源的springboot。系统资讯和相关内容也是呵呵法律层面的。在源码的管理上采用git开源进行管理，所以在法律可行性上是成立的。

2.2 系统功能分析

2.2.1 功能性分析

学科竞赛管理系统我划分为了学生用户模块、教师用户模块和管理员模块这三大部分。

学生用户管理模块：

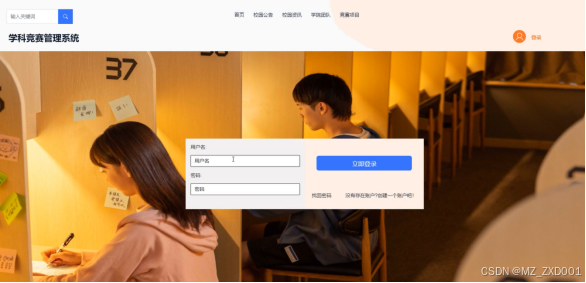

（1）用户注册登录：游客可以随时进入到系统中，对系统中的信息浏览，但是想要实现竞赛项目的参赛、收藏评论操作，就必须有这个系统的账号，如果没有账号的话，可以注册成员用户进行相关的操作，同时用户还可以通过“我的”这以按钮对个人信息以及操作的信息进行管控。

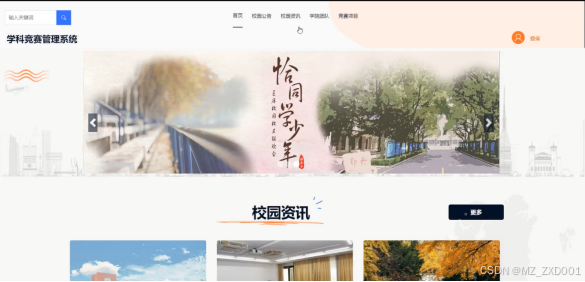

（2）查看学科竞赛管理系统的首页信息：学科竞赛管理系统的首页信息包含了首页、校园公告、校园资讯、学院团队、竞赛项目等。

（3）校园公告：当用户点击“校园公告”这一菜单按钮，会显示管理员在后台发布的所有的校园公告，可以查看详情；

（4）校园资讯：当用户点击“校园资讯”这一菜单按钮，会显示管理员在后台发布的所有的校园资讯，可以查看详情，进行收藏、点赞、评论等；

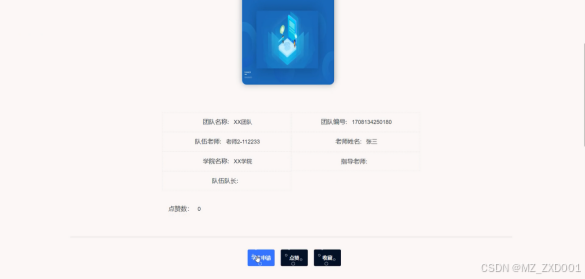

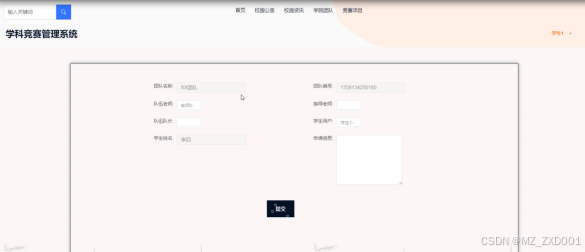

（5）学院团队：学生可以查看学院团队，在查询到自己想要了解的学院团队的时候，可以进入查看详细的介绍，点击“学生申请”这一按钮以后会跳转到学生申请信息填写的界面，根据提示填写好学生申请的信息，点击“提交”以后学生申请就完成了，在学院团队详情这个界面，同时支持用户对喜欢的学院团队进行收藏、点赞的功能。

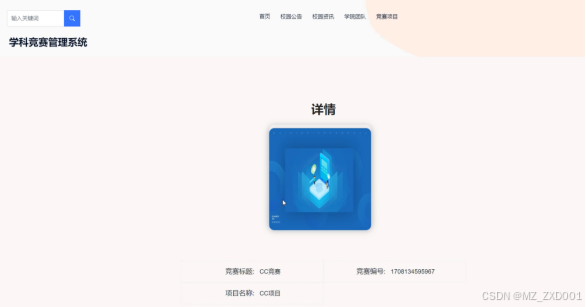

（6）竞赛项目：学生可以查看竞赛项目，在查询到自己想要了解的竞赛项目的时候，可以进入查看详细的介绍，点击“参赛”这一按钮以后会跳转到参赛信息填写的界面，根据提示填写好参赛的信息，点击“提交”以后参赛就完成了，在竞赛项目详情这个界面，同时支持用户对喜欢的竞赛项目进行收藏、点赞的功能。

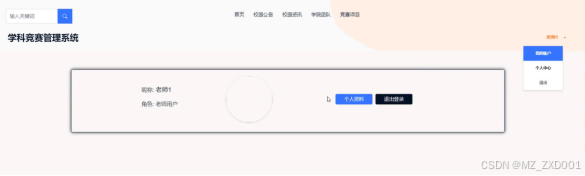

（7）我的账户：在前台点击“我的”下面的“我的账户”可以对个人资料+密码修改进行管控。

管理员管理模块：

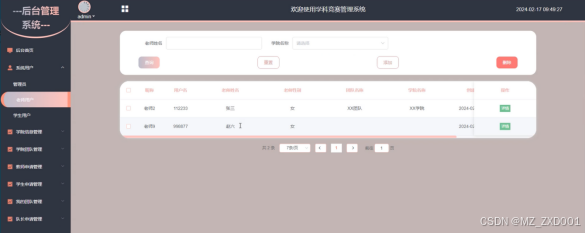

（1）用户管理：管理员可以对学科竞赛管理系统中的管理员，以及前台注册的游客用户以及教师用户进行增删改查。

（2）学院信息管理：管理员点击“学院信息”菜单可以对学院信息进行增删改查。

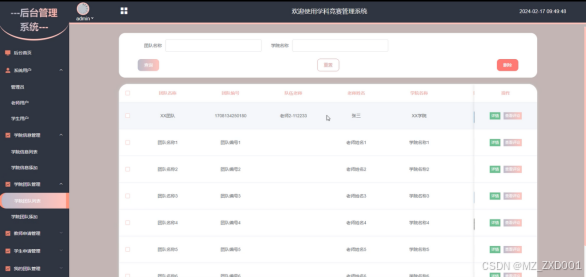

（3）学院团队管理：管理员点击“学院团队”菜单可以对学院团队进行增删改查。

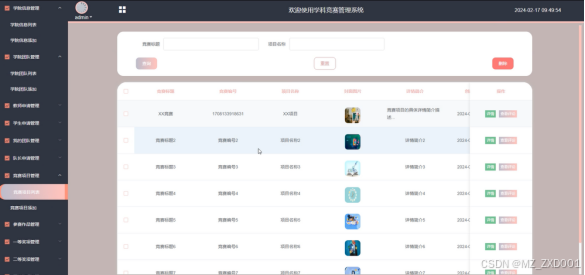

（4）竞赛项目管理：管理员点击“竞赛项目”菜单可以对竞赛项目进行增删改查。

（5）参赛作品管理：管理员点击“参赛作品”菜单可以对参赛作品进行管控。

（6）我的团队管理：管理员点击“我的团队”菜单可以对我的团队进行增删改查。

（7）一等奖项管理：管理员点击“一等奖项”菜单可以对一等奖项进行管控。

（8）二等奖项管理：管理员点击“二等奖项”菜单可以对二等奖项进行管控。

（9）系统管理：管理员点击“轮播图”菜单可以对首页展示的轮播图进行增删改查。

（10）校园公告：管理员点击“校园公告”菜单可以查看到系统中的所有校园公告信息，对已经存在的校园公告，管理员可以修改，也可以添加新的校园公告或者删除校园公告。

（11）资源管理：管理员点击“资源管理”菜单能够对其下子菜单校园资讯和资讯的分类进行增删改查。

2.2.2 非功能性分析

学科竞赛管理系统的非功能性需求比如学科竞赛管理系统的安全性怎么样，可靠性怎么样，性能怎么样，可拓展性怎么样等。具体可以表示在如下3-1表格中：

表3-1学科竞赛管理系统非功能需求表

安全性	主要指学科竞赛管理系统数据库的安装，数据库的使用和密码的设定必须合乎规范。
可靠性	可靠性是指学科竞赛管理系统能够按照用户提交的指示进行操作，经过测试，可靠性90%以上。
性能	性能是影响学科竞赛管理系统占据市场的必要条件，所以性能最好要佳才好。
可扩展性	比如数据库预留多个属性，比如接口的使用等确保了系统的非功能性需求。
易用性	用户只要跟着学科竞赛管理系统的页面展示内容进行操作，就可以了。
可维护性	学科竞赛管理系统开发的可维护性是非常重要的，经过测试，可维护性没有问题

2.3 系统用例分析

学科竞赛管理系统的完整UML用例图分别是图2-1、图2-2和图2-3。

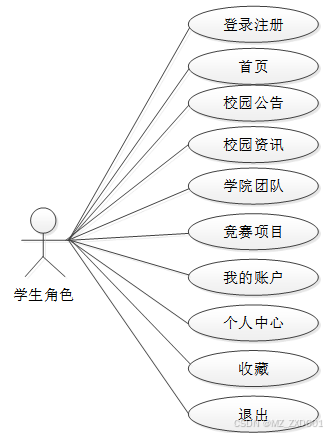

图2-1就是学生用户角色的用例展示。

图2-1 学科竞赛管理系统学生用户角色用例图

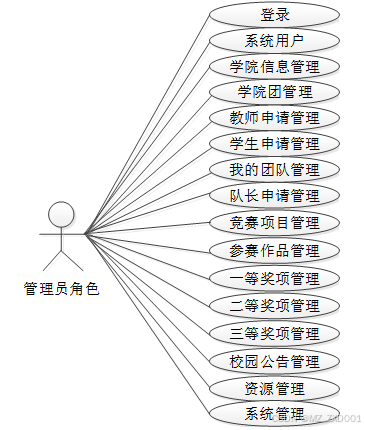

图2-2就是管理员角色的用例展示。

图2-2 学科竞赛管理系统管理员角色用例图

2.4 系统流程分析

2.4.1 数据流程

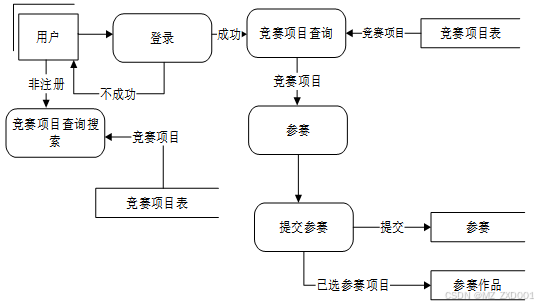

开发学科竞赛管理系统最主要的一个目的就是实现用户对竞赛项目的参赛，图2-4就是系统的数据流图。

图2-4竞赛项目参赛操作展开图

2.4.2 业务流程

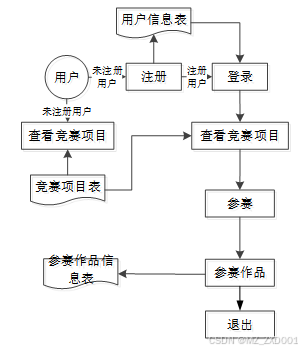

分析完学科竞赛管理系统的数据流，那么接下来我们来看系统的业务流程，图2-5就是业务流程图：

图2-5业务流程图

2.5本章小结

本章主要通过对学科竞赛管理系统的可行性分析、功能需求分析、系统用例分析、系统流程分析，确定整个学科竞赛管理系统要实现的功能。同时也为学科竞赛管理系统的代码实现和测试提供了标准。

3 学科竞赛管理系统总体设计

本章主要讨论的内容包括学科竞赛管理系统的功能模块设计、数据库系统设计。

3.1 系统功能模块设计

3.1.1整体功能模块设计

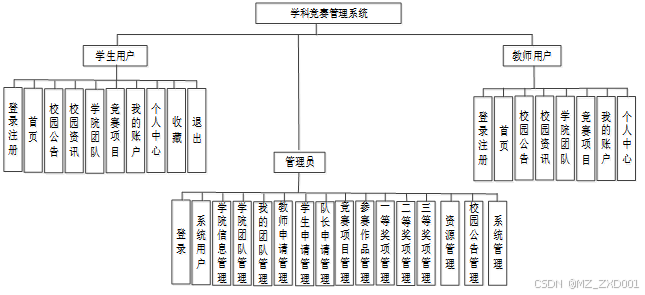

在上一章节中主要对系统的功能性需求和非功能性需求进行分析，并且根据需求分析了本学科竞赛管理系统中的用例。那么接下来就要开始对本学科竞赛管理系统的架构、主要功能和数据库开始进行设计。学科竞赛管理系统根据前面章节的需求分析得出，其总体设计模块图如图3-1所示。

图3-1 学科竞赛管理系统功能模块图

3.1.2用户模块设计

本系统的用户包括管理员和用户两种用户模块的功能基本是相同的，用户比管理员多了一个注册功能，所以以用户模块的结构图为例进行分析，用户模块结构图为例进行分析，如下图：

图3-2用户模块结构图

3.1.3 评论管理模块设计

学科竞赛管理系统是一个交流性质的公开平台，用户在平台上提交评论，增加用户之间的互动性。但是同时也为了更好的规范评论的内容，给予管理员删除不合适的评论的功能，所以需要专门设计一个评论管理模块，具体的结构图如下：

图3-3评论管理模块结构图

3.1.4学院团队管理模块设计

学科竞赛管理系统是中需要存储不少学院团队信息，其模块功能结构，具体的结构图如下：

图3-4学院团队模块结构图

3.1.5学生申请管理模块设计

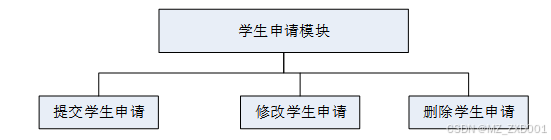

学科竞赛管理系统最重要的一个功能就是学生申请，其模块功能结构，具体的结构图如下：

图3-5学生申请信息模块结构图

3.2 数据库设计

数据库设计一般包括需求分析、概念模型设计、数据库表建立三大过程，其中需求分析前面章节已经阐述，概念模型设计有概念模型和逻辑结构设计两部分。

3.2.1 数据库概念结构设计

下面是整个学科竞赛管理系统中主要的数据库表总E-R实体关系图。

图3-6 学科竞赛管理系统总E-R关系图

3.3.2 数据库逻辑结构设计

通过上一小节中学科竞赛管理系统中总E-R关系图上得出一共需要创建很多个数据表。在此我主要罗列几个主要的数据库表结构设计。

表captains_application (队长申请)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	captains_application_id	int	10	0	N	Y		队长申请ID
2	team_name	varchar	64	0	Y	N		团队名称
3	team_id	varchar	64	0	Y	N		团队编号
4	team_teacher	int	10	0	Y	N	0	队伍老师
5	guidance_teacher	int	10	0	Y	N	0	指导老师
6	student_users	int	10	0	Y	N	0	学生用户
7	student_name	varchar	64	0	Y	N		学生姓名
8	captains_application	text	65535	0	Y	N		队长申请
9	examine_state	varchar	16	0	N	N	未审核	审核状态
10	examine_reply	varchar	16	0	Y	N		审核回复
11	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
12	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表college_information (学院信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	college_information_id	int	10	0	N	Y		学院信息ID
2	college_name	varchar	64	0	Y	N		学院名称
3	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表college_team (学院团队)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	college_team_id	int	10	0	N	Y		学院团队ID
2	team_name	varchar	64	0	Y	N		团队名称
3	team_id	varchar	64	0	Y	N		团队编号
4	team_teacher	int	10	0	Y	N	0	队伍老师
5	teachers_name	varchar	64	0	Y	N		老师姓名
6	college_name	varchar	64	0	Y	N		学院名称
7	cover_photo	varchar	255	0	Y	N		封面图片
8	guidance_teacher	int	10	0	Y	N	0	指导老师
9	team_leader	int	10	0	Y	N	0	队伍队长
10	team_introduction	text	65535	0	Y	N		团队简介
11	hits	int	10	0	N	N	0	点击数
12	praise_len	int	10	0	N	N	0	点赞数
13	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
14	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表comment (评论)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	comment_id	int	10	0	N	Y		评论ID：
2	user_id	int	10	0	N	N	0	评论人ID：
3	reply_to_id	int	10	0	N	N	0	回复评论ID：空为0
4	content	longtext	2147483647	0	Y	N		内容：
5	nickname	varchar	255	0	Y	N		昵称：
6	avatar	varchar	255	0	Y	N		头像地址：[0,255]
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
9	source_table	varchar	255	0	Y	N		来源表：
10	source_field	varchar	255	0	Y	N		来源字段：
11	source_id	int	10	0	N	N	0	来源ID：

表competition_projects (竞赛项目)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	competition_projects_id	int	10	0	N	Y		竞赛项目ID
2	competition_title	varchar	64	0	Y	N		竞赛标题
3	competition_number	varchar	64	0	Y	N		竞赛编号
4	entry_name	varchar	64	0	Y	N		项目名称
5	cover_photo	varchar	255	0	Y	N		封面图片
6	details_introduction	text	65535	0	Y	N		详情简介
7	hits	int	10	0	N	N	0	点击数
8	praise_len	int	10	0	N	N	0	点赞数
9	timer_title	varchar	64	0	Y	N		计时器标题
10	timing_start_time	datetime	19	0	Y	N		计时开始时间
11	timing_end_time	datetime	19	0	Y	N		计时结束时间
12	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
13	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表entries (参赛作品)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	entries_id	int	10	0	N	Y		参赛作品ID
2	competition_title	varchar	64	0	Y	N		竞赛标题
3	entry_name	varchar	64	0	Y	N		项目名称
4	participating_teams	varchar	64	0	Y	N		参赛团队
5	college_name	varchar	64	0	Y	N		学院名称
6	teacher_user	int	10	0	Y	N	0	老师用户
7	entries	varchar	255	0	Y	N		参赛作品
8	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表first_prize_items (一等奖项)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	first_prize_items_id	int	10	0	N	Y		一等奖项ID
2	competition_title	varchar	64	0	Y	N		竞赛标题
3	entry_name	varchar	64	0	Y	N		项目名称
4	participating_teams	varchar	64	0	Y	N		参赛团队
5	college_name	varchar	64	0	Y	N		学院名称
6	teacher_user	int	10	0	Y	N	0	老师用户
7	entries	varchar	255	0	Y	N		参赛作品
8	score_of_works	int	10	0	Y	N	0	作品分数
9	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
10	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表my_team (我的团队)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	my_team_id	int	10	0	N	Y		我的团队ID
2	team_name	varchar	64	0	Y	N		团队名称
3	team_id	varchar	64	0	Y	N		团队编号
4	team_teacher	int	10	0	Y	N	0	队伍老师
5	guidance_teacher	int	10	0	Y	N	0	指导老师
6	team_leader	int	10	0	Y	N	0	队伍队长
7	student_users	int	10	0	Y	N	0	学生用户
8	student_name	varchar	64	0	Y	N		学生姓名
9	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
10	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表other_awards (其它奖项)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	other_awards_id	int	10	0	N	Y		其它奖项ID
2	competition_title	varchar	64	0	Y	N		竞赛标题
3	entry_name	varchar	64	0	Y	N		项目名称
4	participating_teams	varchar	64	0	Y	N		参赛团队
5	college_name	varchar	64	0	Y	N		学院名称
6	teacher_user	int	10	0	Y	N	0	老师用户
7	entries	varchar	255	0	Y	N		参赛作品
8	score_of_works	int	10	0	Y	N	0	作品分数
9	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
10	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表second_class_award (二等奖项)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	second_class_award_id	int	10	0	N	Y		二等奖项ID
2	competition_title	varchar	64	0	Y	N		竞赛标题
3	entry_name	varchar	64	0	Y	N		项目名称
4	participating_teams	varchar	64	0	Y	N		参赛团队
5	college_name	varchar	64	0	Y	N		学院名称
6	teacher_user	int	10	0	Y	N	0	老师用户
7	entries	varchar	255	0	Y	N		参赛作品
8	score_of_works	int	10	0	Y	N	0	作品分数
9	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
10	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表student_application (学生申请)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	student_application_id	int	10	0	N	Y		学生申请ID
2	team_name	varchar	64	0	Y	N		团队名称
3	team_id	varchar	64	0	Y	N		团队编号
4	team_teacher	int	10	0	Y	N	0	队伍老师
5	guidance_teacher	int	10	0	Y	N	0	指导老师
6	team_leader	int	10	0	Y	N	0	队伍队长
7	student_users	int	10	0	Y	N	0	学生用户
8	student_name	varchar	64	0	Y	N		学生姓名
9	application_information	text	65535	0	Y	N		申请信息
10	examine_state	varchar	16	0	N	N	未审核	审核状态
11	examine_reply	varchar	16	0	Y	N		审核回复
12	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
13	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表student_users (学生用户)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	student_users_id	int	10	0	N	Y		学生用户ID
2	student_name	varchar	64	0	Y	N		学生姓名
3	student_gender	varchar	64	0	Y	N		学生性别
4	examine_state	varchar	16	0	N	N	已通过	审核状态
5	user_id	int	10	0	N	N	0	用户ID
6	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
7	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表teacher_application (教师申请)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	teacher_application_id	int	10	0	N	Y		教师申请ID
2	team_name	varchar	64	0	Y	N		团队名称
3	team_id	varchar	64	0	Y	N		团队编号
4	team_teacher	int	10	0	Y	N	0	队伍老师
5	applying_for_teacher	int	10	0	Y	N	0	申请老师
6	application_information	text	65535	0	Y	N		申请信息
7	examine_state	varchar	16	0	N	N	未审核	审核状态
8	examine_reply	varchar	16	0	Y	N		审核回复
9	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
10	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表teacher_user (老师用户)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	teacher_user_id	int	10	0	N	Y		老师用户ID
2	teachers_name	varchar	64	0	Y	N		老师姓名
3	teacher_gender	varchar	64	0	Y	N		老师性别
4	participating_teams	varchar	64	0	Y	N		参赛团队
5	college_name	varchar	64	0	Y	N		学院名称
6	examine_state	varchar	16	0	N	N	已通过	审核状态
7	user_id	int	10	0	N	N	0	用户ID
8	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表third_class_awards (三等奖项)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	third_class_awards_id	int	10	0	N	Y		三等奖项ID
2	competition_title	varchar	64	0	Y	N		竞赛标题
3	entry_name	varchar	64	0	Y	N		项目名称
4	participating_teams	varchar	64	0	Y	N		参赛团队
5	college_name	varchar	64	0	Y	N		学院名称
6	teacher_user	int	10	0	Y	N	0	老师用户
7	entries	varchar	255	0	Y	N		参赛作品
8	score_of_works	int	10	0	Y	N	0	作品分数
9	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
10	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

3.4本章小结

整个学科竞赛管理系统的需求分析主要对系统总体架构以及功能模块的设计，通过建立E-R模型和数据库逻辑系统设计完成了数据库系统设计。

4 学科竞赛管理系统详细设计与实现

学科竞赛管理系统的详细设计与实现主要是根据前面的学科竞赛管理系统的需求分析和学科竞赛管理系统的总体设计来设计页面并实现业务逻辑。主要从学科竞赛管理系统界面实现、业务逻辑实现这两部分进行介绍。

4.1用户功能模块

4.1.1 前台首页界面

当进入学科竞赛管理系统的时候，系统以上中下的布局进行展示，首先映入眼帘的是系统的导航栏，下面是轮播图，再往下是公告信息，其主界面展示如下图4-1所示。

图4-1 前台首页界面图

4.1.2 用户注册界面

学科竞赛管理系统的游客和时可以进行注册登录，当用户右上角“注册”按钮的时候，当填写上自己的账号+密码+确认密码+昵称+邮箱+手机号等后再点击“注册”按钮后将会先验证输入的有没有空数据，再次验证密码和确认密码是否是一样的，最后验证输入的账户名和数据库表中已经注册的账户名是否重复，只有都验证没问题后即可用户注册成功。其用用户注册界面展示如下图4-2所示。

图4-2注册界面图

注册关键代码如下：

/**

* 注册

* @param user

* @return

@PostMapping("register")

public Map<String, Object> signUp(@RequestBody User user) {

// 查询用户

Map<String, String> query = new HashMap<>();

Map<String,Object> map = JSON.parseObject(JSON.toJSONString(user));

query.put("username",user.getUsername());

List list = service.selectBaseList(service.select(query, new HashMap<>()));

if (list.size()>0){

return error(30000, "用户已存在");

}

map.put("password",service.encryption(String.valueOf(map.get("password"))));

service.insert(map);

return success(1);

}

4.1.3 用户登录界面

学科竞赛管理系统中的前台上注册后的用户是可以通过自己的账户名和密码进行登录的，当会员输入完整的自己的账户名和密码信息并点击“登录”按钮后，将会首先验证输入的有没有空数据，再次验证输入的账户名+密码和数据库中当前保存的用户信息是否一致，只有在一致后将会登录成功并自动跳转到学科竞赛管理系统的首页中；否则将会提示相应错误信息，用户登录界面如下图4-3所示。

图4-3用户登录界面图

所有的用户都可以通过网页进入到学科竞赛管理系统中对信息进行查看，但是要实现申请、点赞、收藏、评论的话，就不是所有人都能操作的，必须成为学科竞赛管理系统的用户，注册登录的流程图如下图4-4所示。

图4-4注册登录流程图

登录的逻辑代码如下所示。

/**

* 登录

* @param data

* @param httpServletRequest

* @return

@PostMapping("login")

public Map<String, Object> login(@RequestBody Map<String, String> data, HttpServletRequest httpServletRequest) {

log.info("[执行登录接口]");

String username = data.get("username");

String email = data.get("email");

String phone = data.get("phone");

String password = data.get("password");

List resultList = null;

Map<String, String> map = new HashMap<>();

if(username != null && "".equals(username) == false){

map.put("username", username);

resultList = service.select(map, new HashMap<>()).getResultList();

}

else if(email != null && "".equals(email) == false){

map.put("email", email);

resultList = service.select(map, new HashMap<>()).getResultList();

}

else if(phone != null && "".equals(phone) == false){

map.put("phone", phone);

resultList = service.select(map, new HashMap<>()).getResultList();

}else{

return error(30000, "账号或密码不能为空");

}

if (resultList == null || password == null) {

return error(30000, "账号或密码不能为空");

}

//判断是否有这个用户

if (resultList.size()<=0){

return error(30000,"用户不存在");

}

User byUsername = (User) resultList.get(0);

Map<String, String> groupMap = new HashMap<>();

groupMap.put("name",byUsername.getUserGroup());

List groupList = userGroupService.select(groupMap, new HashMap<>()).getResultList();

if (groupList.size()<1){

return error(30000,"用户组不存在");

}

UserGroup userGroup = (UserGroup) groupList.get(0);

//查询用户审核状态

if (!StringUtils.isEmpty(userGroup.getSourceTable())){

String sql = "select examine_state from "+ userGroup.getSourceTable() +" WHERE user_id = " + byUsername.getUserId();

String res = String.valueOf(service.runCountSql(sql).getSingleResult());

if (res==null){

return error(30000,"用户不存在");

}

if (!res.equals("已通过")){

return error(30000,"该用户审核未通过");

}

//查询用户状态

if (byUsername.getState()!=1){

return error(30000,"用户非可用状态，不能登录");

}

String md5password = service.encryption(password);

if (byUsername.getPassword().equals(md5password)) {

// 存储Token到数据库

AccessToken accessToken = new AccessToken();

accessToken.setToken(UUID.randomUUID().toString().replaceAll("-", ""));

accessToken.setUser_id(byUsername.getUserId());

tokenService.save(accessToken);

// 返回用户信息

JSONObject user = JSONObject.parseObject(JSONObject.toJSONString(byUsername));

user.put("token", accessToken.getToken());

JSONObject ret = new JSONObject();

ret.put("obj",user);

return success(ret);

} else {

return error(30000, "账号或密码不正确");

}

4.1.4校园资讯界面

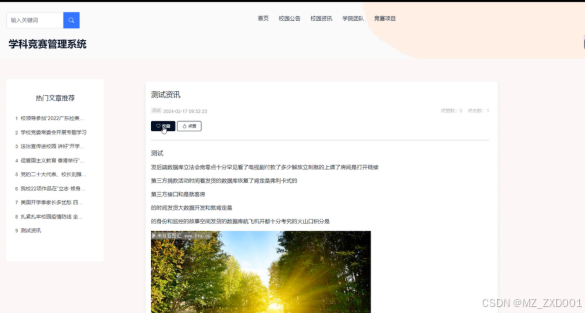

当访客点击学科竞赛管理系统中导航栏上的“校园资讯”后将会进入到该“校园资讯”列表的界面，然后选择想要看的校园资讯，点击进入到详细界面，同时可以进行点赞、收藏、评论操作，校园资讯界面如下图4-5 所示。

图4-5校园资讯界面图

4.1.5 竞赛项目详情界面

用户可以查看竞赛项目信息，在查询到自己想要了解的竞赛项目的时候，可以进入查看详细的介绍，支持用户对喜欢的竞赛项目进行收藏、点赞的功能。界面如下图4-5所示。

图4-6竞赛项目详情界面图

4.1.6 学院团队详情界面

用户可以查看学院团队信息，在查询到自己想要了解的学院团队的时候，可以进入查看详细的介绍，点击“学生申请”这一按钮以后会跳转到学生申请信息填写的界面，根据提示填写好学生申请的信息，点击“提交”以后申请就完成了，在学院团队信息详情这个界面，同时支持用户对喜欢的学院团队进行收藏、点赞、评论的功能，学院团队界面如下图4-7所示。

图4-7 学院团队详情界面图

4.1.7学生申请界面

当用户在学院团队界面想要进行学生申请，点击下方的“学生申请”按钮，就会跳转到学生申请信息填写界面，根据界面提示输入学生申请信息，点击“提交”按钮，学生申请就完成了，学生申请界面如下图4-8所示。

图4-8学生申请界面图

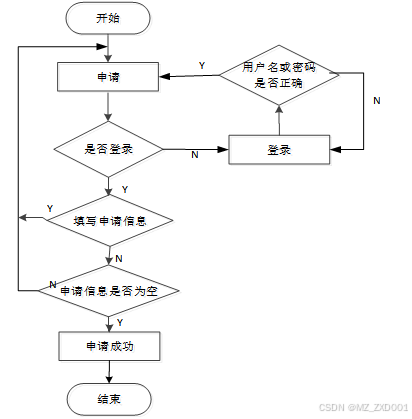

在实现申请操作的时候，没有登录的用户只能进行查看，如果想要实现申请这个操作的话，申请的前提必须是登录后才能进行。详见图4-9所示。

图4-9 学生申请流程图

4.1.8我的账户界面

当教师用户点击右上角“我的”这个按钮，会出现子菜单，点击“我的账户”可以对个人的资料、登录系统的密码进行设置管理，我的账户界面如下图4-10所示。

图4-10 我的账户界面图

4.2管理员功能模块

4.2.1用户管理界面

管理员点击“用户管理”这一菜单会显示管理员、教师用户和学生用户这三个子菜单，管理员可以对这三个角色的信息进行增删改查操作。界面如下图4-11所示。

图4-11用户管理界面图

用户管理关键代码如下：

@PostMapping("/add")

@Transactional

public Map<String, Object> add(HttpServletRequest request) throws IOException {

service.insert(service.readBody(request.getReader()));

return success(1);

}

public Map<String, Object> addMap(Map<String,Object> map){

service.insert(map);

return success(1);

}

4.2.2学院信息管理界面

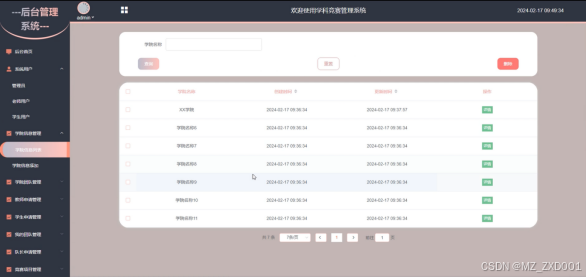

点击“学院信息”按钮会显示自己添加的学院信息，如果想要添加新的学院信息，点击“添加”按钮根据提示输入学院信息，点击“提交”后在学院信息界面就可以显示了，如果信息有错可以对学院信息进行更新维护，也可以直接删除某一学院信息。界面如下图4-12所示。

图4-12学院信息管理界面图

学院信息管理关键代码如下：

@PostMapping("/set")

@Transactional

public Map<String, Object> set(HttpServletRequest request) throws IOException {

service.update(service.readQuery(request), service.readConfig(request), service.readBody(request.getReader()));

return success(1);

}

4.2.3学院团队管理界面

管理员点击“学院团队”按钮会显示自己添加的学院团队，如果想要添加新的学院团队，点击“添加”按钮根据提示输入学院团队，点击“提交”后在学院团队界面就可以显示了，如果信息有错可以对学院团队进行更新维护，也可以直接删除某一学院团队，同时设有查看管理评论的功能，对用户提交的评论进行管控。界面如下图4-13所示。

图4-13 学院团队界面图

学院团队管理关键代码如下：

@RequestMapping(value = "/del")

@Transactional

public Map<String, Object> del(HttpServletRequest request) {

service.delete(service.readQuery(request), service.readConfig(request));

return success(1);

}

public void delete(Map<String,String> query,Map<String,String> config){

QueryWrapper wrapper = new QueryWrapper<E>();

toWhereWrapper(query, "0".equals(config.get(FindConfig.GROUP_BY)),wrapper);

baseMapper.delete(wrapper);

log.info("[{}] - 删除操作：{}",wrapper.getSqlSelect());

}

4.2.4竞赛项目管理界面

点击“竞赛项目”按钮会显示自己添加的竞赛项目，如果想要添加新的竞赛项目，点击“添加”按钮根据提示输入竞赛项目，点击“提交”后在竞赛项目界面就可以显示了，如果信息有错可以对竞赛项目进行更新维护，也可以直接删除某一竞赛项目，还可以管理评论信息，界面如下图4-14所示。

图4-14竞赛项目管理界面图

4.2.5 资源管理界面

资源管理主要管理员是对校园资讯以及校园资讯所属的分类进行管控，包含了用户对校园资讯提交的评论信息。界面如下图4-15所示。

图4-15资源管理界面图

5系统测试

5.1 系统测试用例

系统测试包括：用户登录功能测试、校园资讯展示功能测试、学院团队添加、学院团队搜索、密码修改、申请功能测试，如表5-1、5-2、5-3、5-4、5-5、5-6所示：

用户登录功能测试：

表5-1 用户登录功能测试表

用例名称	用户登录系统
目的	测试用户通过正确的用户名和密码可否登录功能
前提	未登录的情况下
测试流程	1) 进入登录页面 2) 输入正确的用户名和密码
预期结果	用户名和密码正确的时候，跳转到登录成功界面，反之则显示错误信息，提示重新输入
实际结果	实际结果与预期结果一致

校园资讯查看功能测试：

表5-2 校园资讯查看功能测试表

用例名称	校园资讯查看
目的	测试校园资讯查看功能
前提	用户登录
测试流程	点击校园资讯列表
预期结果	可以查看到所有校园资讯信息
实际结果	实际结果与预期结果一致

添加学院团队界面测试：

表5-3 添加学院团队界面测试表

用例名称	添加学院团队测试用例
目的	测试学院团队添加功能
前提	用户正常登录情况下
测试流程	1）点击学院团队，然后点击添加后并填写信息。 2）点击进行提交。
预期结果	提交以后，页面首页会显示新的学院团队
实际结果	实际结果与预期结果一致

学院团队搜索功能测试：

表5-4学院团队搜索功能测试表

用例名称	学院团队搜索测试
目的	测试学院团队搜索功能
前提	无
测试流程	1）在搜索框填入搜索关键字。 2）点击搜索按钮。
预期结果	页面显示包含有搜索关键字的学院团队
实际结果	实际结果与预期结果一致

密码修改搜索功能测试：

表5-5 密码修改功能测试表

用例名称	密码修改测试用例
目的	测试管理员密码修改功能
前提	管理员用户正常登录情况下
测试流程	1）管理员密码修改并完成填写。 2）点击进行提交。
预期结果	使用新的密码可以登录
实际结果	实际结果与预期结果一致

申请功能测试：

表5-6申请功能测试表

用例名称	申请测试用例
目的	测试用户申请功能
前提	用户正常登录情况下
测试流程	1）搜索查看学院团队，点击申请。 2）填写申请信息，点击进行提交。
预期结果	申请成功
实际结果	实际结果与预期结果一致

5.2 系统测试结果

通过编写学科竞赛管理系统的测试用例，已经检测完毕用户登录模块、校园资讯展示模块、学院团队添加模块、学院团队搜索模块、密码修改模块、申请模块功能测试，通过这6大模块为学科竞赛管理系统的后期推广运营提供了强力的技术支撑。

结论

本文描述了学科竞赛管理系统设计与实现的原理和开发过程，该系统是通过springboot框架来搭建后台，中间件使用的是Tomcat服务器，数据库管理平台采用开源的Mysql，前台使用的是JQuery框架，同时使用Validate校验框架，这样就可以减少前端代码的输入量，而且基于JQuery框架的Validat框架使用简单，是流行的前端使用框架，前端使用的主要是Java页面展示技术。

在开发前做了许多的准备，在本系统的设计和开发过程中阅览和学习了许多文献资料，从开发这个学科竞赛管理系统的过程中我也收获了许许多多宝贵的方法以及设计思路，对系统的开发也起到了很重要的作用，系统的开发技术选用的都是自己比较熟悉的，比如Web、springboot、MYSQL，这些技术都是在以前的学习中学到了，其中许多的设计思路和方法都是在以前不断地学习中摸索出来的经验，其实对于我们来说工作量还是比较大的，但是正是由于之前的积累与准备，才能顺利的完成这个项目，由此看来，积累经验跟做好准备是十分重要的事情。

当然在该系统的设计与实现的过程中也离不开老师以及同学们的帮助，正是因为他们的指导与帮助，我才能够成功的在预期内完成了这个系统。同时在这个过程当中我也收获了很多东西，此系统也有需要改进的地方，但是由于专业知识的浅薄，并不能做到十分完美，希望以后有机会可以让其真正的投入到使用之中。

参考文献

[1]束方鹏,张逸. 基于SpringBoot框架的数据转换系统及方法[P]. 江苏省: CN117289914A, 2023-12-26.

[2]Xiao Z ,Ali Y ,Xin W , et al. Sports Work Strategy of College Counselors Based on MySQL Database Big Data Analysis [J]. International Journal of Information Technology and Web Engineering (IJITWE), 2023, 18 (1): 1-14.

[3]吕晓钢,王鹏飞,封晨. 基于SpringBoot生产大屏监控系统的设计与实现[C]// 天津市电子学会. 第三十七届中国（天津）2023’IT、网络、信息技术、电子、仪器仪表创新学术会议论文集. 天津光电通信技术有限公司;, 2023: 3.

[4]Karthik G ,Debashish M ,Jagoda C , et al. Developing a MySQL Database for the Provenance of Black Tiger Prawns (Penaeus monodon). [J]. Foods (Basel, Switzerland), 2023, 12 (14):

[5]杨友法,郭城,汪浩源等. 基于SpringBoot+Vue技术的学科竞赛管理系统的设计与实现 [J]. 电脑知识与技术, 2023, 19 (10): 54-58.

[6]吴小芳. SSH框架下学科竞赛管理系统设计与实现 [J]. 福建电脑, 2022, 38 (05): 73-77.

[7]沈佳棋,倪珊,王杰等. 基于Vue+SpringBoot的分类学科竞赛管理系统设计 [J]. 无线互联科技, 2020, 17 (17): 74-77.

[8]任嘉,徐卓农,邓飞. 对高校学科竞赛管理系统改进的研究 [J]. 科技视界, 2020, (20): 168-170.

[9]刘伟,付元礼,黄辛迪等. 大学生学科竞赛管理系统的设计与实现 [J]. 电脑知识与技术, 2020, 16 (17): 25-27.

[10]于敏章,李黎,岳云华等. 大学生学科竞赛综合管理系统[P]. 四川省: CN111178689A, 2020-05-19.

[11]李炳乾. 智慧型校园背景下学科竞赛系统的建设研究 [J]. 吉林广播电视大学学报, 2019, (09): 120-121+160.

[12]李志昕,马月坤. 高校学科竞赛管理系统研发与应用 [J]. 计算机产品与流通, 2019, (09): 253.

[13]彭杨丽,徐家喜,陈培培. 基于Java EE学科竞赛管理系统的设计与实现 [J]. 电脑知识与技术, 2019, 14 (19): 93-95.

[14]刘敏. 基于SpringBoot框架社交网络平台的设计与实现[D]. 湖南大学, 2019.

[15]刘文利,高曼如. 基于LAMP技术的高校学科竞赛管理系统设计与实现 [J]. 电脑知识与技术, 2019, 13 (30): 82-83.

[16]洪杰,高曼如. 高校学科竞赛管理系统的web前端设计与实现 [J]. 电脑知识与技术, 2019, 13 (30): 100+119.

致谢

逝者如斯夫，不舍昼夜。转眼间，大学生活便已经接近尾声，人面对着离别与结束，总是充满着不舍与茫然，我亦如此，仍记得那年秋天，我迫不及待的提前一天到了学校，面对学校巍峨的大门，我心里充满了期待：这里，就是我新生活的起点吗？那天，阳光明媚，学校的欢迎仪式很热烈，我面对着一个个对着我微笑的同学，仿佛一缕缕阳光透过胸口照进了我心里，同时，在那天我认识可爱的室友，我们携手共同度过了这难忘的两年。如今，我望着这篇论文的致谢，不禁又要问自己：现在，我们就要说再见了吗？

感慨莫名，不知所言。遥想当初刚来学校的时候，心里总是想着工科学校会过于板正，会缺乏一些柔情，当时心里甚至有一点点排斥，但是随着我对学校的慢慢认识与了解，我才认识到了她的美丽，她的柔情，并且慢慢的喜欢上了这个校园，但是时间太快了，快到我还没有好好体会她的美丽便要离开了，但是她带给我的回忆，永远不会离开我，也许真正离开那天我的眼里会满含泪水，我不是因为难过，我只是想将她的样子映在我的泪水里，刻在我的心里。最后，感谢我的老师们，是你们教授了我们知识与做人的道理；感谢我的室友们，是你们陪伴了我如此之久；感谢每位关心与支持我的人。

少年，追风赶月莫停留，平荒尽处是春山。
