远光反射器照度不均？OAS软件精准助力解难题

 (H4)-25deg wide high远光灯案例分析

简介

汽车前照灯作为车辆主动安全系统的核心组件，其光学性能直接影响夜间及复杂路况下的行车安全。远光灯作为前照灯的关键功能模块，需满足严格的行业标准以实现精准的光型分布。本项目旨在通过 OAS 光学仿真软件，定制远光灯反射器，核心适配 H4 与 Hs1 型号灯泡，同时需符合美国联邦机动车安全标准（FMVSS 108）中关于宽高尺寸的强制性要求，解决该类特殊灯泡应用场景下的光型控制难题，突破普通远光灯设计的技术局限。

案例设置与操作

模型构建

使用OAS软件的光学组件建模功能，首先导入 H4 与 Hs1 灯泡的官方光学参数库，包括发光强度分布曲线、灯丝位置坐标等核心数据；基于 FMVSS 108 标准构建反射器的宽高基准框架，初步生成反射面的基础曲面模型。

参数设置

通过软件的三维仿真功能，模拟护罩在球内的安装姿态，分析其对光线传播路径的遮挡效应，动态调整反射面的曲率参数，将上斜角精准校准至 25/10°，确保光型的倾斜角度符合设计要求。

性能优化

利用 OAS 软件的光线追迹算法，对初始设计方案进行模拟分析，识别光线散射严重的区域及眩光风险点；通过迭代调整反射面的分段曲面方程，优化光线反射路径，提升核心照射区域的照度均匀性，同时削减杂散光。

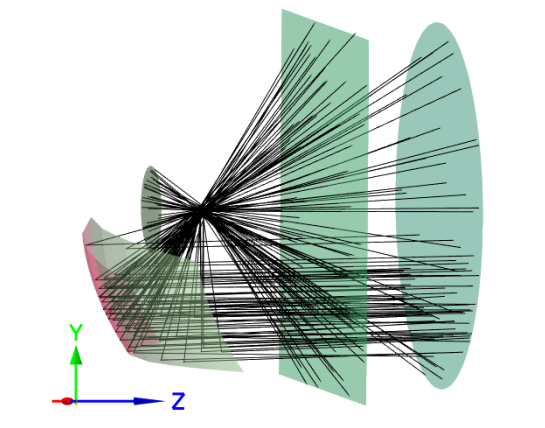

 (H4)-25deg wide high的三维追迹图

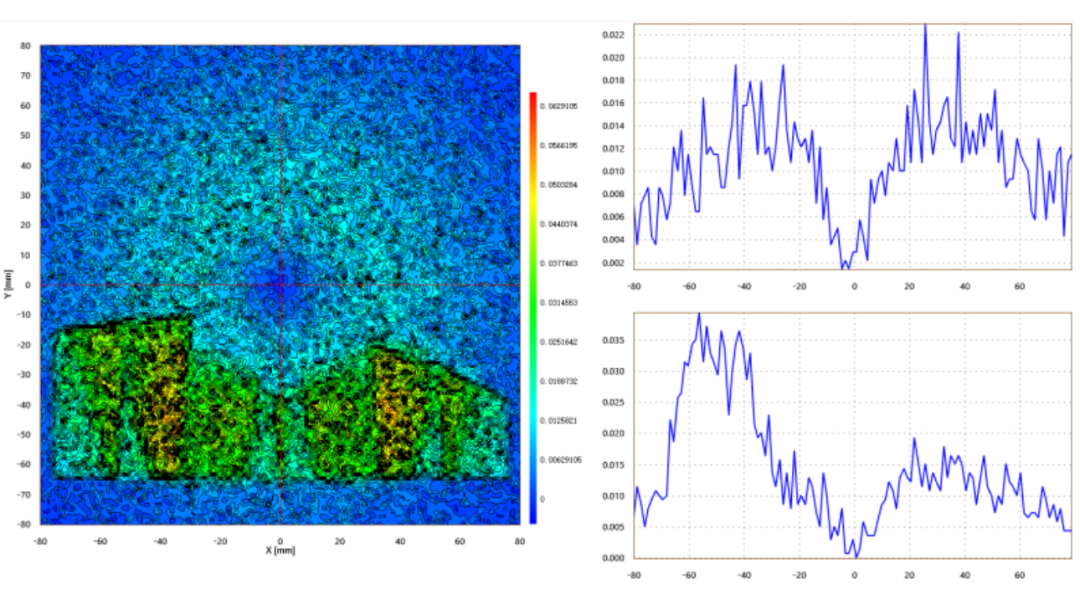

(H4)-25deg wide high的照度探测器结果图

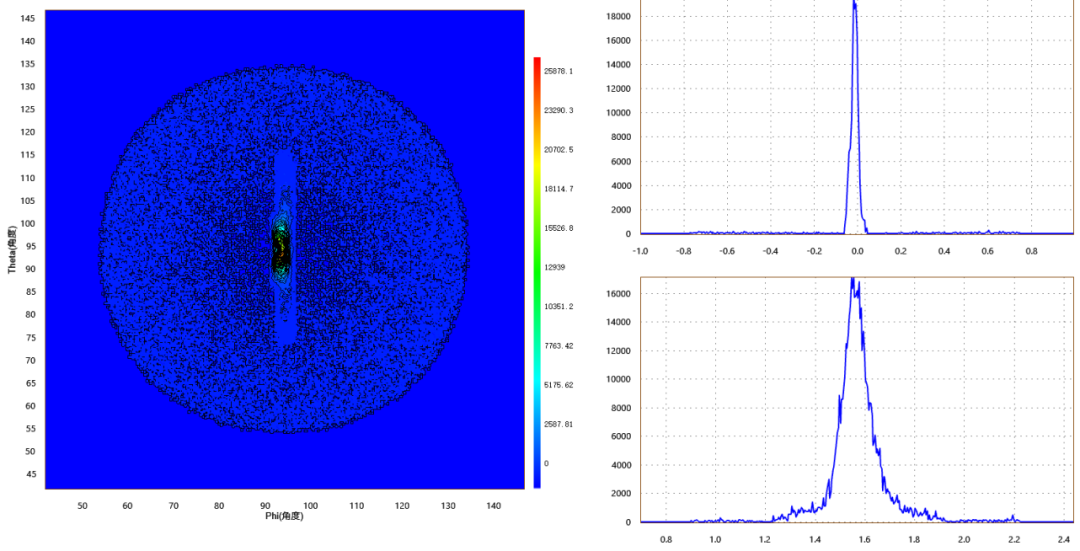

(H4)-25deg wide high的强度探测器结果图

总结

本项目通过 OAS 光学软件的精准建模、仿真分析与优化功能，成功解决了远光灯反射器的特殊设计难题，高效满足了标准合规性与光学性能的双重需求。相较于传统设计方法，OAS 软件的参数化设计与实时仿真能力大幅缩短了研发周期，降低了实物试错成本，为特殊型号灯泡的光学组件设计提供了高效解决方案，也为汽车照明领域的定制化研发提供了技术参考。
