劳埃德干涉实验案例分析

简介

在光学领域，光的波动性是核心特性之一，而劳埃德干涉实验作为验证光的波动性的经典实验，具有不可替代的地位。该实验通过巧妙的装置设计，使光产生明显的干涉现象，直观地展现了光的波动本质。OAS 软件能够帮助设计者更好地理解干涉仪的工作原理，优化结构参数，提高干涉仪的性能。

案例设置与操作

光源参数配置

在本次基于 OAS 软件的劳埃德干涉实验模拟中，为了精准复现实验场景，对光源参数进行了精心设置。所采用的光源为一束腰半径为 1mm 的光束，其波长设定为 0.8μm。这一参数设置既符合实验对光源特性的基本要求，又能为后续的模拟结果分析提供清晰、可辨识的干涉现象基础。

实验装置模拟

OAS 软件凭借其强大的建模功能，能够准确模拟劳埃德干涉实验的装置结构。在软件中，按照实验的经典装置布局，构建了包括光源、反射镜、探测器等关键组件的虚拟实验系统，确保各组件的相对位置和光学特性与实际实验保持一致，为后续的光束追迹和干涉现象模拟提供了可靠的模型基础。

光束追迹

在完成实验装置和光源参数的设置后，利用 OAS 软件的光束追迹功能对光束的传播路径进行模拟。软件能够精准计算光束在传播过程中与各光学组件的相互作用，包括在反射镜上的反射等过程，并且会计算光线到达在探测面上时的光程及相互间的光程差。按照光的传播规律，准确追踪每一条光线的轨迹，为干涉条纹的形成提供了精确的光线传播数据支持。

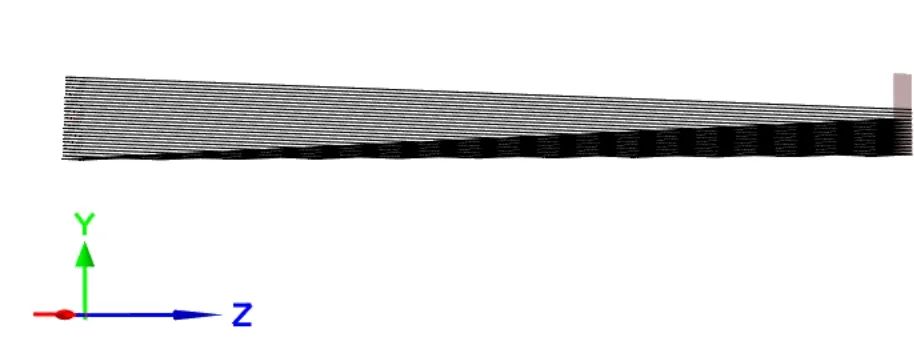

劳埃德干涉的三维追迹图

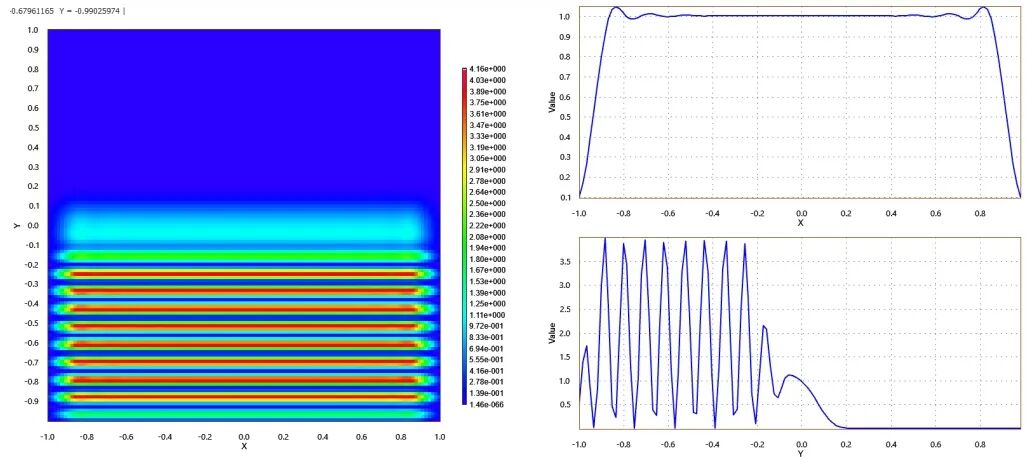

劳埃德干涉的探测器结果图

总结

通过 OAS 软件对劳埃德干涉实验的模拟，不仅直观地展示了干涉现象的基本原理，更为相关的光学研究和应用提供了有力的工具支持。在光学测量领域，利用该软件可以预先模拟不同实验条件下的干涉条纹变化，为微小位移测量、表面形貌检测等应用提供实验方案优化的依据，减少实际实验的成本和时间消耗。
