408数据结构—图

一、图的基本定义

图G由顶点集V和边集E组成，记为G=(V,E)
其中，任何一条边都必须连着2个顶点
注意：线性表可以是空表，树可以是空树，但是图不可以是空图
图必须有顶点，但是可以没有边，也就是说只有顶点也可以是图

以下是关于图的基本术语，一定要记住

• 有向图（弧），无向图（边）
  注意，有向图的弧<v,w>，v称为弧尾，w称为弧头
• 简单图
  满足两个要求：
  1.不存在重复边（两个顶点之间的边数不能大于1条）
  2.不存在顶点到自身的边
  不满足以上规则的图称为多重图
  考试讨论简单图
• 完全图（简单完全图）
  无向图边数|E|=0到n(n-1)/2
  任意两个顶点之间都存在边的图称为完全图
  无向完全图：有n(n-1)/2条边，也就是C n2
  有向完全图：有n(n-1)条边，就是无向图边数的两倍
• 子图
  讨论子图，必须首先是图，所以不能是图中随便取一部分顶点和边组成就叫子图了
• 生成子图
  子图包含原图的所有顶点
• 连通，连通图和连通分量（针对于无向图）
  在无向图中，若顶点v到顶点w有路径存在，则称v和w是连通的
  若图G的任意两个顶点都是连通的，则称图G为连通图
  无向图中的极大连通子图称为连通分量

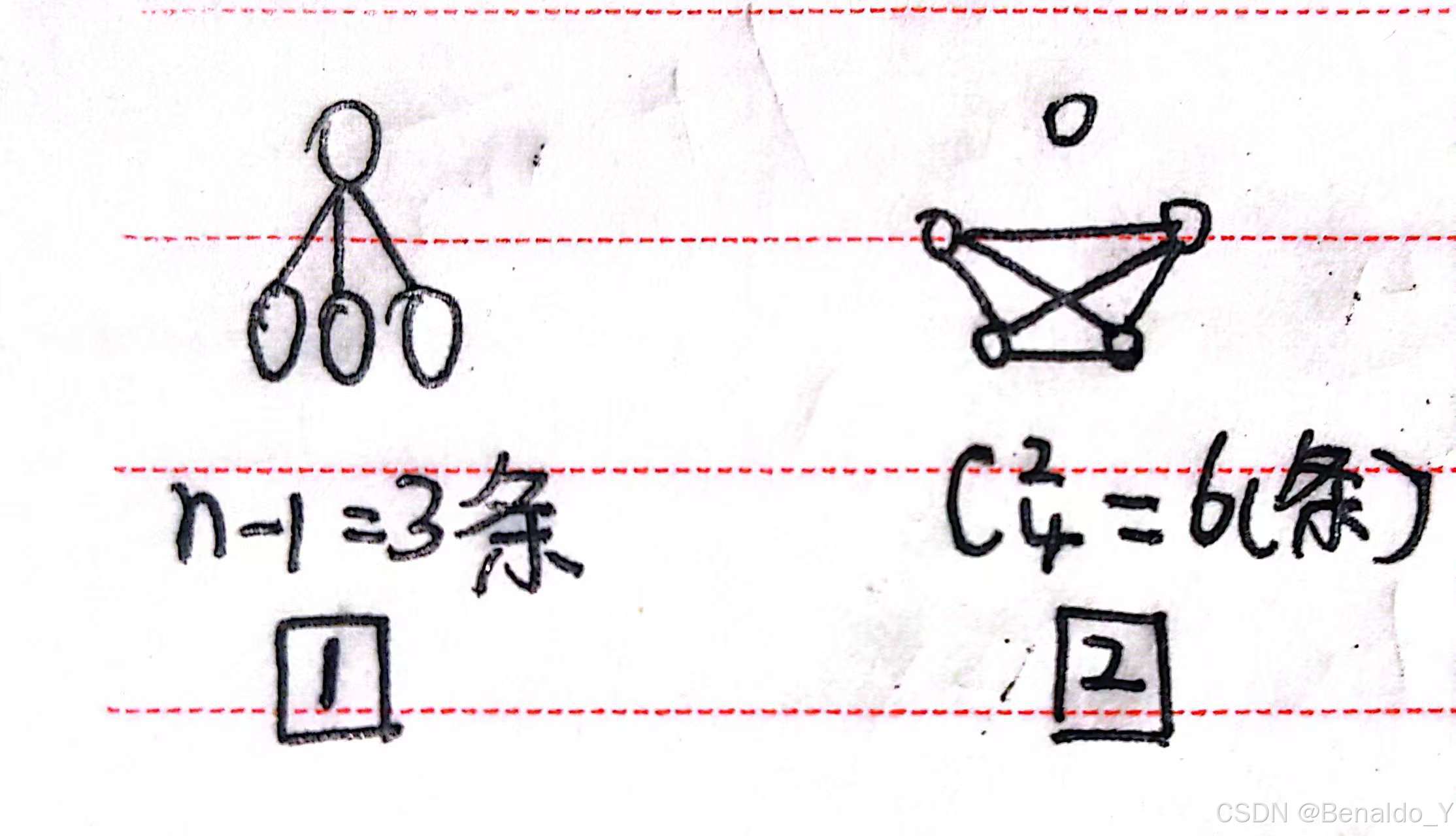

  G是连通图，最少有n-1条边（如图1），小于这个数就是非连通图
  G是非连通图，最多有C n-1 2条边（如图2）

• 强连通图，强连通分量（针对于有向图）
  若有一对顶点u，v，从v到w和w到v之间都有路径，则称这两个顶点是强连通的
  若图中任意一对顶点都是强连通的，则称这个图是强连通图
  有向图中的极大强连通子图称为有向图的强连通分量
  判断对错：

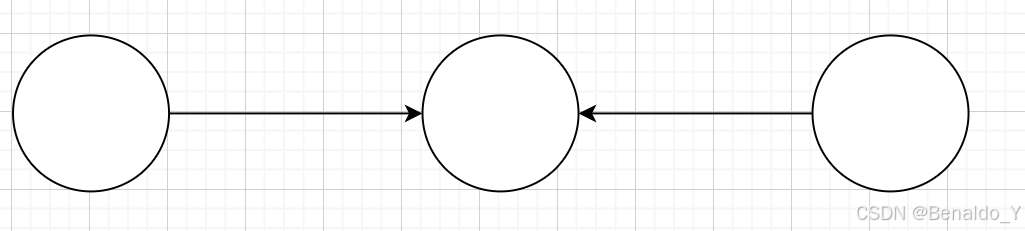

  强连通有向图的任何顶点到其他所有顶点都有弧（×）是由路径，不是弧，弧是箭头！
  问一个图有多少个强连通子图，首先知道几个子图的顶点是肯定不能有交集的
  若一个顶点只有出边/入边，则这个点单独作为一个强连通分量，剩下就按定义找

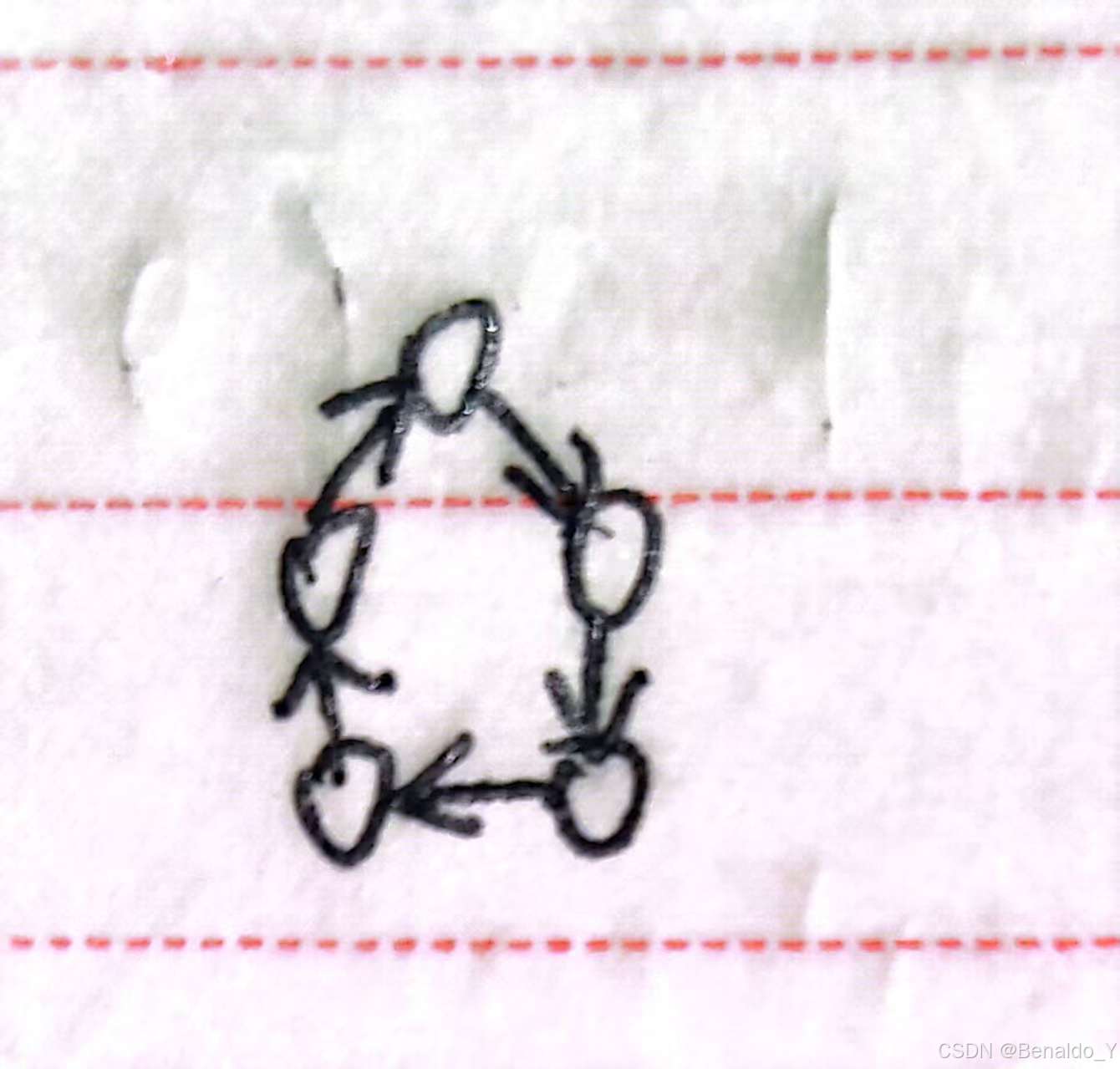

  一个有向图是强连通图，最少需要n条边

• 生成树，生成森林（针对于无向图）
  连通图的生成树是，包含图中全部顶点的一个极小连通子图
  若顶点数为n，则生成树有n-1条边
  此时多一条边就会有回路，少一条边就会变成非连通图
  生成树不是唯一的
  连通分量的生成树构成生成森林

区分一下极大连通子图和极小连通子图
极大连通子图：子图必须连通，包含尽可能多的顶点和边（连通分量）
极小连通子图：子图必须连通，但是要使得边数最少（生成树）
若图本来就不是连通的，子部分包含其本身所有的顶点和边，这个子部分就是极大连通子图
极小连通子图肯定是无环的，想一想？

• 顶点的度，入度，出度
  所有节点的度之和=图的边数×2（有向，无向）
  度=入度+出度（有向）
  所有结点的入度之和=所有节点的出度之和=边数（有向）
• 边的权和网
  权值就是边上带有某种含义的数值
  带权图又称为网
• 稠密图，稀疏图
  模糊的概念，边数少就稀疏，变数多就稠密
• 路径，路径长度，回路
  一个有n个顶点的图，若边数大于n-1，则一定有回路（环）
  路径长度是路径上边的条数，和权值没关系
• 简单路径，简单回路
  简单路径：路径上没有重复顶点
  比如说，回路就不是简单路径，因为回路是说首位两个顶点是一样的
  简单回路：除了第一个和最后一个顶点可以相同，其他顶点也不允许重复
• 距离
  距离不是路径长度
  距离是最短路径的路径长度
  若两个顶点之间没有路径，则距离的值是∞
• 有向树
  其实就是树的样子，是有向图
  一个顶点的入度为0（根），其余节点入度均为1的有向图
  并不是强连通图

二、图的存储

1.邻接矩阵法

定义

使用一维数组存放顶点的信息
使用二维数组存放边的信息，即各个顶点之间的邻接关系
邻接矩阵：存储顶点之间的邻接关系的二维数组
A[i][j]在有边时为1，无边时为0
对于带权图而言，有边时存放权值，否则存放0或者♾
无向图的邻接矩阵是对称矩阵，规模很大的话可以压缩存储

以下是图的邻接矩阵存储结构的定义

#define MaxVertexNum 100
typedef char VertexType;
typedef int EdgeType;
typedef Struct{
    VertexType vex[MaxVertexNum];//一维数组，顶点表
    EdgeType edge[MaxVertexNum][MaxVertexNum];//二维数组，邻接矩阵，边表
    int vexnum,edgenum;//图的当前顶点数，边数
}MGraph;

当邻接矩阵里的元素只表示存在与否，我们可以使用0，1的枚举类型
邻接矩阵的时间复杂度：O(n²)=O(n)（存顶点）+ O(n²)（存矩阵）

邻接矩阵的特点

无向图顶点i的度：邻接矩阵第i行 非零元素的个数
有向图顶点i的出度：邻接矩阵第i行 非零元素的个数
有向图顶点i的入度：邻接矩阵第i列 非零元素的个数
邻接矩阵存储，很容易确定图中任意两个顶点之间是否有边相连，但是如果要统计数目，则需要将行列每个元素都检测一遍，需要的代价大

A²[i][j]：顶点i到顶点j，长度为2的路径数目

2.邻接表法

当存储稀疏图时，使用邻接矩阵会浪费掉许多的空间，引入邻接表法

定义

核心：对每个顶点vi建立一个单链表。第i个单链表中的结点表示依附于vi的边（对于有向图就是以顶点vi为尾的弧）
我们把单链表称为顶点vi的边表（对于有向图就叫出边表）
边表的头指针和顶点的数据信息采用顺序存储，称为顶点表
所以在邻接表中，存在两种结点：

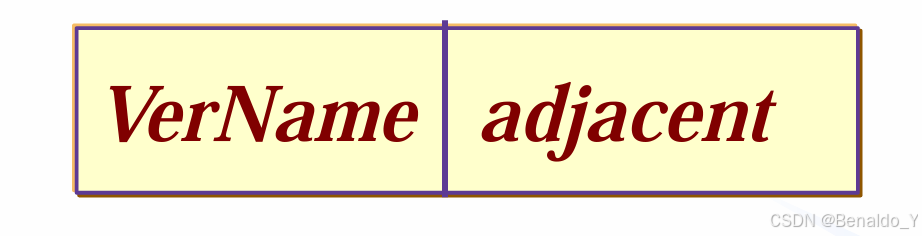

顶点表结点（王道上面是data，firstarc）

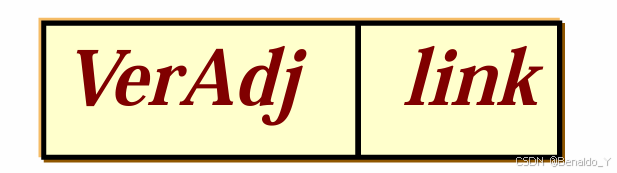

边表结点（王道上面是adjvex，nextarc）

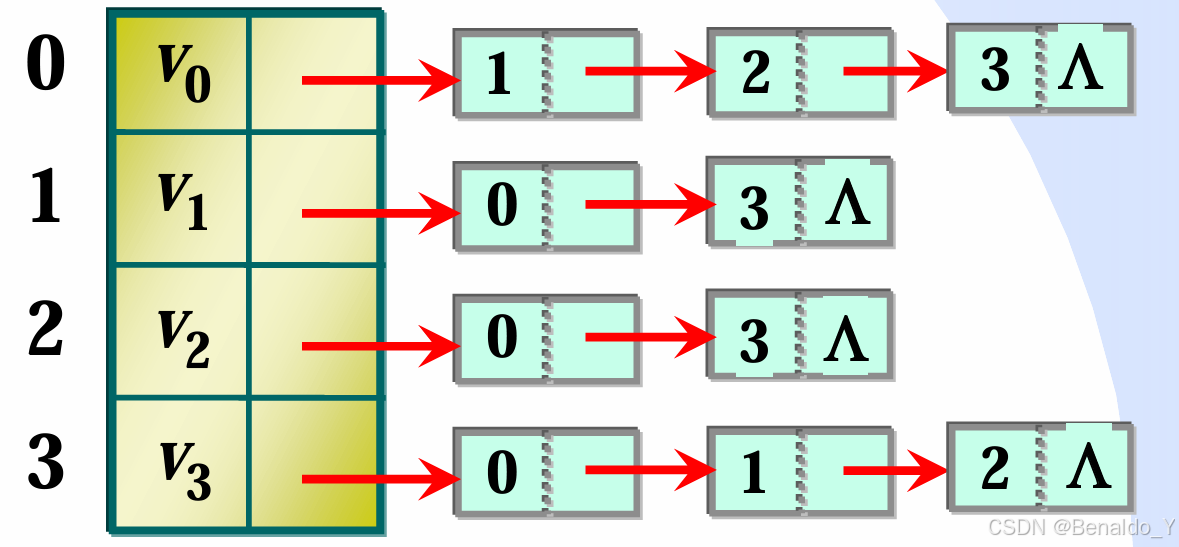

具体应呈现这样的结构：

以下是邻接表存储结构的定义

#define MaxVertexNum 100
typedef struct ArcNode{   //边表结点
    int adjvex;
    struct ArcNode *nextarc;
    //Infotype info;
}ArcNode;
typedef struct VNode{
    VertexType data;
    ArcNode *firstarc;
}VNode,AdjList[MaxVertexNum];
typedef struct{
    AdjList vertices;//邻接表
    int vexnum,arcnum;//顶点数和弧数
}ALGraph;//邻接表存储的图的类型

特点

1.若G是无向图，则所需的存储空间是O（|V|+2|E|）,有冗余
若G是有向图，则所需的存储空间是O（|V|+|E|）
邻接表如果有奇数个边表节点，则它一定不是无向图，因为无向图一条边用两个结点表示的
2.面对稀疏图时，采用邻接表会极大的节省存储空间

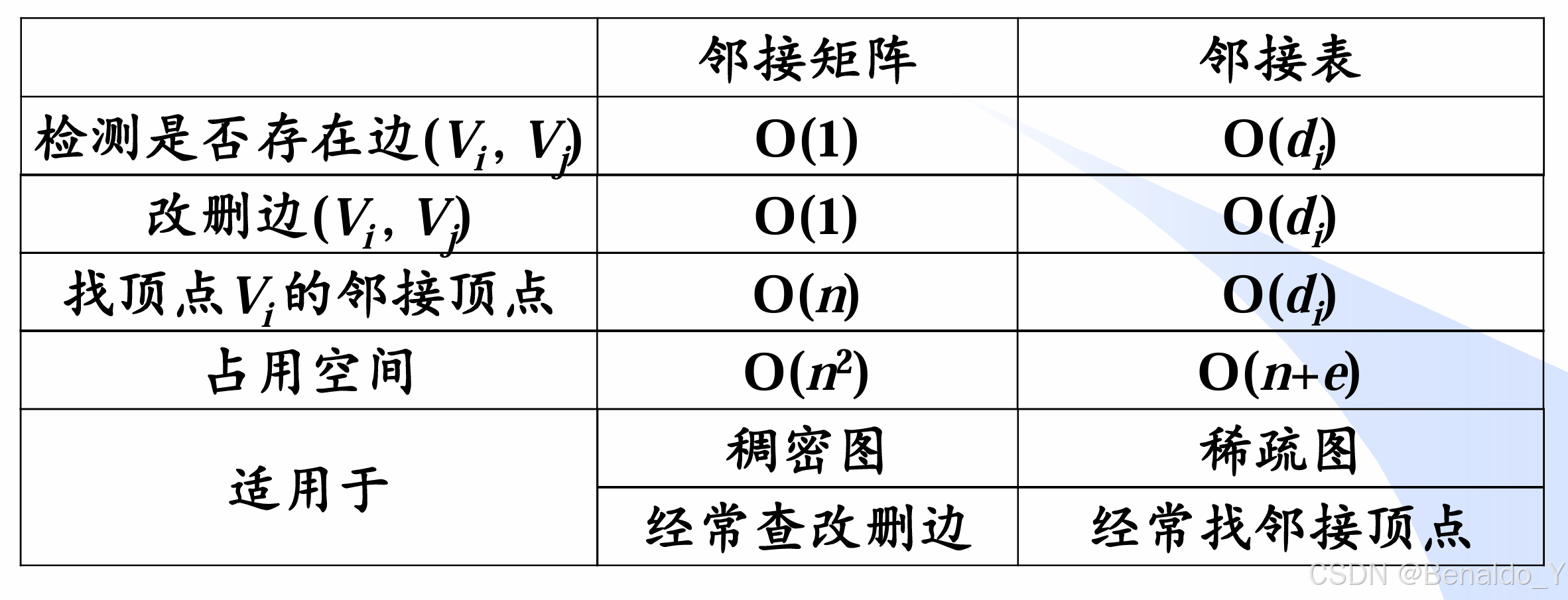

3.邻接表适合找出某一个顶点的所有邻边
而邻接矩阵适合用来确定两个顶点之间是否有边
在邻接矩阵中如果想找到所有邻边，则需要遍历一整行O（n）
4.求度的问题
（无向图）遍历某个顶点的边表；
（有向图）求出度遍历边表，求入度需要遍历全部的邻接表，进行计数
5.邻接表不唯一，边表中结点的顺序可以不一样
但邻接矩阵是唯一的

3.十字链表（适用于有向图）

也分为两种节点：顶点结点和弧结点
顶点结点，3个域： data(顶点信息，如名称) | firstin（指向以该结点为弧头的第一个弧结点） |firstout（指向以该顶点为弧尾的第一个弧结点）
顶点节点之间是顺序存储的
弧结点，4或5个域：tailvex（弧尾顶点编号）|headvex（弧头顶点编号）| hlink（指向弧头相同的下一个弧结点）| tlink（指向弧尾相同的下一个弧结点）| info（存放信息，如权值）
弧结点可省略info域
十字链表的方法方便寻找有向图的出度和入度
图的十字链表不是唯一的，但是一个十字链表唯一确定一个图
空间：O(|V|+|E|)

4.邻接多重表（适用于无向图）

解决普通邻接表实现求两个顶点之间是否存在边的问题
也分为两种节点：顶点结点和边结点
边结点，5个域：ivex（依附的顶点1编号）| jvex（依附的顶点2编号）| ilink（指向下一条依附于ivex的边）| jlink（指向下一条依附于jvex的边）| info（存储边的相关信息，如权值）
顶点结点，2个域：data（顶点相关信息）| firstedge（第一条依附于改顶点的边）

特点

1.所有依附于同一个顶点的边串联在同一链表中
2.每条边依附于两个顶点，所以每个边结点同时连在两个链表中
3.无向图的邻接多重表与邻接表的区别：一条边在邻接表中用两个节点表示，在邻接多重表中用一个节点表示

空间：O（|V|+|E|）
邻接多重表也是不唯一的

三、图的遍历

1.广度优先搜索（BFS）

定义

类似于二叉树的层序遍历算法，主要的思想是从一个顶点v开始访问，再访问v的所有邻接顶点w1,w2,…，接着从这些访问过的顶点出发，继续访问自己的所有邻接结点……直至所有顶点都被访问过为之。若此时图中尚有顶点未被访问，则选另一个没有访问的顶点出发，重复以上过程
Dijksra单源最短路径算法和Prim最小生成树算法也应用了类似的思想

特点

是一种分层的查找过程，每向前走一步可能访问一批顶点
不会回退（如DFS），所以BFS不是一个递归的算法
因为涉及分层，所以必须借助一个辅助队列

代码

实现BFS的伪代码如下

bool visited[MAX_VERTEX_NUM];
void BFSTraverse(Graph G){
     //初始化标记数组，这个数组用来判断是否访问过
     for(int i=0;i<G.vexnum;i++) visited[i]=FALSE;
     IniteQueue(Q);
     for(int i=0;i<G.vexnum;i++){
     //if的作用是，防止还有别的连通分量，一次扫不完
        if(visited[i]!=1) BFS(G,i);
     }
}

对于无向图，调用BFS的次数=连通分量数
对于有向图，调用BFS的次数需要根据具体情况分析
比如
这是一个连通分量，但是一次BFS肯定不能遍历完全

以下是具体实现BFS的代码：
使用邻接表

void BFS(ALGraph G,int i){
     visit[i];
     visited[i]=TRUE;
     EnQueue(i);
     while(!isEmpty(Q)){
         DeQueue(Q,v);//队头结点出队
         for(p=v.vertices[v].firstarc;p;p=p->nextarc){
            int w;
            w==p->adjvex;
            if(visited[w]==FALSE){
              visit(w);
              visited(w)=TRUE;
              EnQueue(Q,w);
            }
         }
     }
}

使用邻接矩阵

void BFS(MGraph G,int i){
     visit[i];
     visited[i]=TRUE;
     EnQueue(i);
     while(!isEmpty(Q)){
         DeQueue(Q,v);//队头结点出队
         int w;
         for(w=0;w<G.vexnum;w++){
            if(visited[w]==FALSE&&G.edge[v][w]==1){
              visit(w);
              visited(w)=TRUE;
              EnQueue(Q,w);
            }
         }
     }
}

visited[]数组的作用：防止某个节点被重复访问

性能分析

空间
无论邻接表还是邻接矩阵，都需要使用队列
队列在最坏情况下装满所有顶点，所以空间复杂度为O（|V|）

时间
计算遍历时间复杂度时只用记住，遍历顶点和边各一遍就可以
邻接表：入队所有点O（|V|），遍历所有边时，我们说有向图是|E|，无向图是2|E|，事实上他们俩都是O（|E|），所以总共O（|V|+|E|）
邻接矩阵：入队所有点O（|V|），遍历所有边O（|V|²），相加总共O（|V|²）

BFS求单源最短路径问题

我们回顾一下路径是什么，是两点之间的边的个数，和权值没有关系
BFS的一个性质是由近到远来遍历的

什么是单源最短路径？
取一个顶点当作单源，该顶点到图中任何一个节点都求一个最短路径，放在一个数组中即可，在以下的代码中，u是单源，d[i]是u到i的最短路径

void BFS_MIN_Distance(Graph G,int u){
     for(int i=0;i<G.vexnum;i++) d[i]=∞;
     visited[u]=TRUE;
     d[u]=0;//自己到自己的最短路径是0
     EnQueue(Q);
     while(!isEmpty(Q)){
       DeQueue(Q,u);
       for(w=FirstNeighbor(G,u);w>=0;w=NextNeighbor(G,u,w))
          if(!visited[w]){
            visited[w]=TRUE;
            d[w]=d[u]+1;
            EnQueue(Q,w);
          }
     }
}

广度优先生成树

在一次BFS的遍历过程中，我们可以得到一棵遍历树，叫做广度优先生成树
通过这棵树，我们可以知道第一次访问某个点，是从哪条边过去的
一种遍历的方式对应一棵树
于是乎，由于邻接矩阵是唯一的，所以遍历时顺序是唯一的，生成树是唯一的
但是我们说邻接表是不唯一的，遍历顺序不唯一，生成树也是不唯一的
这个结论BFS，DFS都是相同的

2.深度优先搜索（DFS）

定义

深度优先搜索（DFS）相当于树的先序遍历，即尽可能“深”的访问一个图
它的基本思想是，首先访问其实顶点v，再访问v邻接的，尚未访问的第一个结点w再访问再访问w邻接的，尚未访问的第一个结点p，……当无法再向下访问时，依次退回到最近被访问的顶点，直到所有顶点都被访问一遍为止。若此时图中尚有顶点未被访问，则选另一个没有访问的顶点出发，重复以上过程。

代码

递归形式的伪代码如下

bool visited[MAX_VERTEX_NUM];
void DFSTraverse(Graph G){
    for(int i=0;i<G.vertexnum;i++) visited[i]=FALSE;
    for(int i=0;i<G.vertexnum;i++){
       if(!visited[i]) DFS(G,i);
    }
}

使用邻接表实现DFS

void DFS(ALGraph G,int i){
    visit(i);
    visited[i]=TRUE;
    for(p=G.vertices[i].firstarc;p;p=p->nextarc){
       int j=p->adjvex;
       if(!visited[j]) DFS(G,j);
    }
}

使用邻接矩阵实现DFS

void DFS(MGraph G,int i){
   visit(i);
   visited[i]=FALSE;
   for(int j=0;j<G.vertexnum;j++){
      if(!visited[j]==FALSE&&G.edge[i][j]==1) DFS(G,i);
   }
}

性能分析

空间
DFS算法是一个递归算法，需要一个递归工作栈，所以空间复杂度是O（|V|）
时间
和BFS完全一致
邻接矩阵：O（|V|²）
邻接表：O（|V|+|E|）

生成树和生成森林

与BFS类似，邻接矩阵的树唯一，邻接表的树是不唯一的

3.关于图的遍历与连通性的总结

无向图
连通：只需一次DFS/BFS
非连通：调用次数=连通分量数
有向图
起始点到各个顶点有路径：1次DFS/BFS
强连通：从任意一个顶点出发，1次DFS/BFS
非连通：视情况而定

四、 图的应用
