基于STM32单片机的智能家居系统设计

作者主页：编程千纸鹤

作者简介：Java领域优质创作者、优快云博客专家 、优快云内容合伙人、掘金特邀作者、阿里云博客专家、51CTO特邀作者、多年架构师设计经验、多年校企合作经验，被多个学校常年聘为校外企业导师，指导学生毕业设计并参与学生毕业答辩指导，有较为丰富的相关经验。期待与各位高校教师、企业讲师以及同行交流合作

主要内容：Java项目、Python项目、前端项目、PHP、ASP.NET、人工智能与大数据、单片机开发、物联网设计与开发设计、简历模板、学习资料、面试题库、技术互助、就业指导等

业务范围：免费功能设计、开题报告、任务书、中期检查PPT、系统功能实现、代码编写、论文编写和辅导、论文降重、长期答辩答疑辅导、腾讯会议一对一专业讲解辅导答辩、模拟答辩演练、和理解代码逻辑思路等。

收藏点赞不迷路  关注作者有好处

文末获取源码

项目编号：BS-DPJ-020

一，环境介绍

语言环境：C语言嵌入式

技术实现：STM32

硬件构成：

规格	名称	标号	数量
IN4007	二极管	D1, D2	2
KEY1	按键	K3, K4, K6	3
LED	led	LED2, LED3, LED4红	3
1K	电阻	R2, R7, R9, R10, R14, R15	6
10K	电阻	R11	1
10K	电位器	RT1	1
LCD1602	液晶	U2	1
SWITCH	开关	U4	1
POW	电源	U5	1
S8550	三极管	U7	1
BELL	蜂鸣器	U8	1
JDQ-5	继电器	U9, U10	2
5V	风扇。加热片	U11, U12	2
DS18B20	温度	U15	1
S8550	三极管	U15S8550, U16S8550	2
STM32核	单片机	U35	1
HC05	蓝牙模块	U75	1

二，项目简介

智能家居技术正在迅速发展，成为了现代生活中不可或缺的一部分。随着信息的重要性不断提升，人们对智能家居产品的需求也日益增长。从简单的家电控制到更复杂的环境检测和安全监控，智能家居系统为人们的生活提供了更大的便利和安全保障。本研究基于STM32单片机开发了一款智能温度控制系统，该系统能够实时监测环境温度，并根据用户设定的阈值自动调节温度控制装置。此外，用户还可以通过手机APP实现远程监控和控制。通过对硬件电路、单片机程序、传感器接口以及蓝牙通信的设计，该系统具备了功能完善、性能稳定、操作便捷等特点，为用户提供了一种全新的智能生活体验。

家电控制包括家居照明系统控制、家居窗帘开关控制和家电控制。家居中的智能照明方面，随着物联网技术不断的发展，使智能照明成为了可能性，使用智能照明，不仅可以提高家居生活品质，还可以节约能源，因此智能照明发展前景广阔；对于居住环境的家电控制和窗帘控制方面，随着智能控制技术的出现，智能家电控制成为了可能，用户可以通过手机软件、PC机对家居内的电器进行远程控制和状态检测，智能家居给人们生活带来极大便利，同时也节约能源，因此发展前景广阔。

环境检测包括家居生活环境和家居安全环境，生活环境主要是指家居中的温湿度、光照度和可燃气体，家居安全环境主要是指防盗。近年来，人们对家居环境检测关注度日益上升，尤其对日常生活环境中的温湿度和有害气体越来越关注，为了给家居生活的人们更好的生活质量，本研究方案设计并实现了智能家居环境检测系统，让系统使用者随时掌握家居环境，提高其家居生活质量；家庭防盗能力方面，住户对家居防盗能力越来越关注，防盗能力好的住宅，可以增加屋主的安全感，提高住户家庭生活质量。在现有产品方面，随着嵌入式技术、计算机技术和无线通信技术的发展，具有智能化的居住环境不再是梦想，各生产厂家开发出了各种各样的智能化设备，比如智能电饭煲、智能冰箱等产品，但是每个生产厂家进行的是独立研发，一个厂家生产出来的不同产品也是相互独立的，因此智能家居行业缺乏一个统一的标准，随着物联网技术的出现，为这一问题找到了解决方法，物联网将家居生活中的所有设备连入互联网，可以随时掌握家居环境中的动态，对于智能家居统一标准具有重大的意义。

三，系统展示

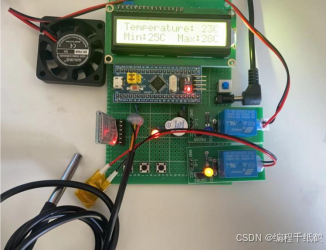

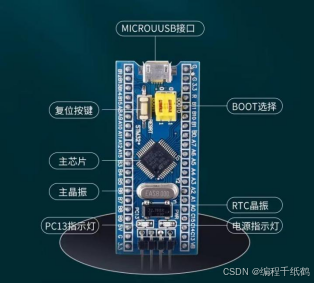

板子

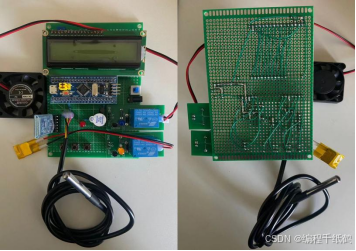

系统整体实物焊接图（正反面）

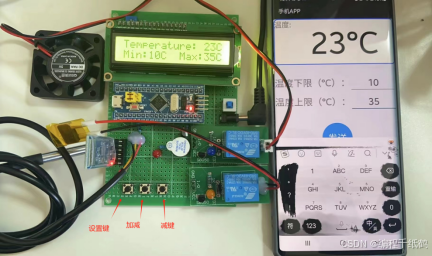

功能测试图

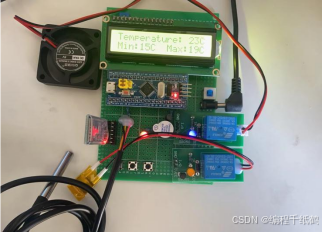

显示功能测试图

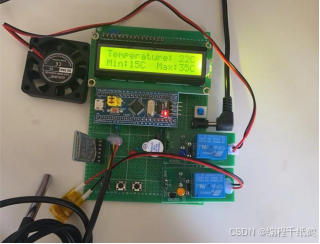

加热升温功能测试图

风扇降温功能测试图

四，核心代码展示

主程序代码如下：
#include "led.h"
#include "delay.h"
#include "sys.h"
#include "usart1.h"
#include "LCD1602.h"
#include "string.h"
#include "stdio.h"
#include <stdlib.h>
#include "ds18b20.h"

#define STM32_RX1_BUF       Usart1RecBuf
#define STM32_Rx1Counter    RxCounter
#define STM32_RX1BUFF_SIZE  USART1_RXBUFF_SIZE

u8 Temperature;//温度
u16 Temperature_Min = 15;//温度报警值:下限
u16 Temperature_MAX = 35;//温度报警值：上限
u8 setnum = 0;//设置变量
u8 SendFlag=0;

void display_set_val()//显示报警值
{
		LCD_Write_Char(4,1,Temperature_Min/10+0x30);
	  LCD_Write_Char(5,1,Temperature_Min%10+0x30);

	  LCD_Write_Char(13,1,Temperature_MAX/10+0x30);
	  LCD_Write_Char(14,1,Temperature_MAX%10+0x30);
}

void display_cursor()
{
		if(setnum	== 1)
		{
				LCD_Write_Com(0x80+0x40+5);
				LCD_Write_Com(0x0F);
		}
		if(setnum	== 2)
		{
				LCD_Write_Com(0x80+0x40+14);
				LCD_Write_Com(0x0F);
		}
}

void KEY_SCAN(void)//按键扫描
{
	  if(!KEY1)//设置键
		{
		   delay_ms(10);
			 if(!KEY1)
		   {
					while(!KEY1);//卡死
					setnum++;
          if(setnum	> 2)//按下次数超过两次，退出设置
					{
							setnum = 0;
						  LCD_Write_Com(0x0C); //关闭光标
					}
					if(setnum	== 1)
					{
							LCD_Write_Com(0x80+0x40+5);
						  LCD_Write_Com(0x0F);
					}
					if(setnum	== 2)
					{
							LCD_Write_Com(0x80+0x40+14);
						  LCD_Write_Com(0x0F);
					}
		   }
		 }
    if(!KEY2)//加键
		{
		   delay_ms(10);
			 if(!KEY2)
		   {
					while(!KEY2);//卡死
					if(setnum	== 1)
					{
							if(Temperature_MAX-Temperature_Min>1)Temperature_Min++;
						  display_set_val();

							LCD_Write_Com(0x80+0x40+5);
						  LCD_Write_Com(0x0F);
					}
					if(setnum	== 2)
					{
							if(Temperature_MAX<99)Temperature_MAX++;
						  display_set_val();
						  LCD_Write_Com(0x80+0x40+14);
						  LCD_Write_Com(0x0F);
					}
		   }
		 }
    if(!KEY3)//减键
		{
		   delay_ms(10);
			 if(!KEY3)
		   {
					while(!KEY3);//卡死
					if(setnum	== 1)
					{
							if(Temperature_Min>0)Temperature_Min--;
						  display_set_val();
						  LCD_Write_Com(0x80+0x40+5);
						  LCD_Write_Com(0x0F);
					}
					if(setnum	== 2)
					{
							if(Temperature_MAX-Temperature_Min>1)Temperature_MAX--;
						  display_set_val();
						  LCD_Write_Com(0x80+0x40+14);
						  LCD_Write_Com(0x0F);
					}
		   }
		 }
}
