模拟量分布式IO模块BL200Pro逻辑运算

模拟量分布式IO模块BL200Pro数值逻辑配置举例说明

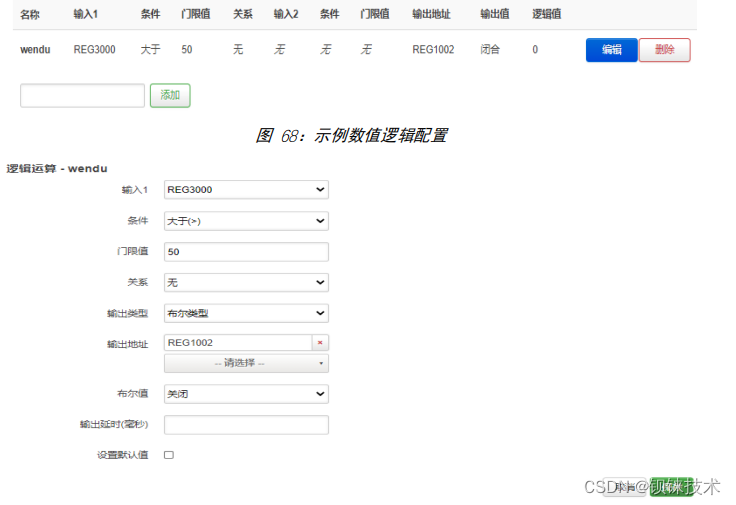

AI1 寄存器 REG3000 接温度传感器，监控电机的温度，当采集到的温度大于50时，风扇打开，风扇由 DO3 寄存器 REG1002 控制。

同理数值逻辑和布尔逻辑，逻辑原理一样，数值逻辑只是判断条件为“大于”、“小于”或“等于”某个数值，作为联动条件。

模拟量分布式IO模块BL200Pro组合逻辑说明

传送带没有运行，电机的温度超过 50 度，风扇开启，触发报警器 DO4 寄存器REG1003。

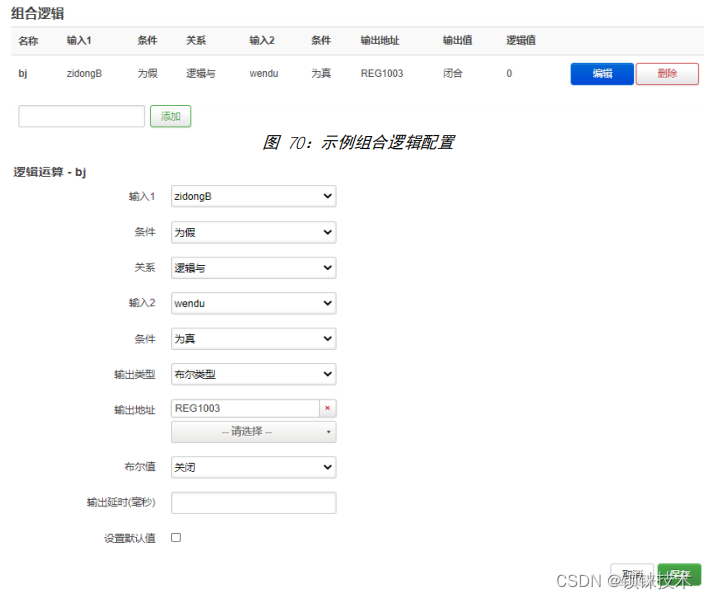

步骤说明：（1）在组合逻辑项，输入名称“bj”，点击添加，弹出配置框。（2）输入1：选择之前在布尔逻辑建的逻辑名称“zidongB”，这里可以根据需求选择，不规定是布尔逻辑或数值逻辑。（3）条件：选择“为假”，根据需求选择，输入 1 选择的逻辑是否触发作为条件。（4）关系：选择“逻辑与”，根据需求选择，条件 1 与条件 2 的逻辑关系。 也可选择“无”条件 2。（5）输入 2：选择逻辑名称“wendu”，根据需求选择，不规定是布尔逻辑或数值逻辑。（6）条件：选择“为真”，根据需求选择，输入 2 选择的逻辑是否触发作为条件。（7）输出类型：选择“布尔类型”，根据“输出地址”是布尔或数值数据选择。（8）输出地址：选择要操作的寄存器地址。DO4 寄存器 REG1003。（9）布尔值：关闭，DO4 闭合控制报警器（10）输出延时（毫秒）：因是及时响应，不需要延时，

故不填。（11）设置默认值：选择逻辑不成立时，DO4 是否恢复默认状态，根据需求选择。（12）点击“保存”。（（13）点击“保存并应用”写进 BL200 耦合器。
