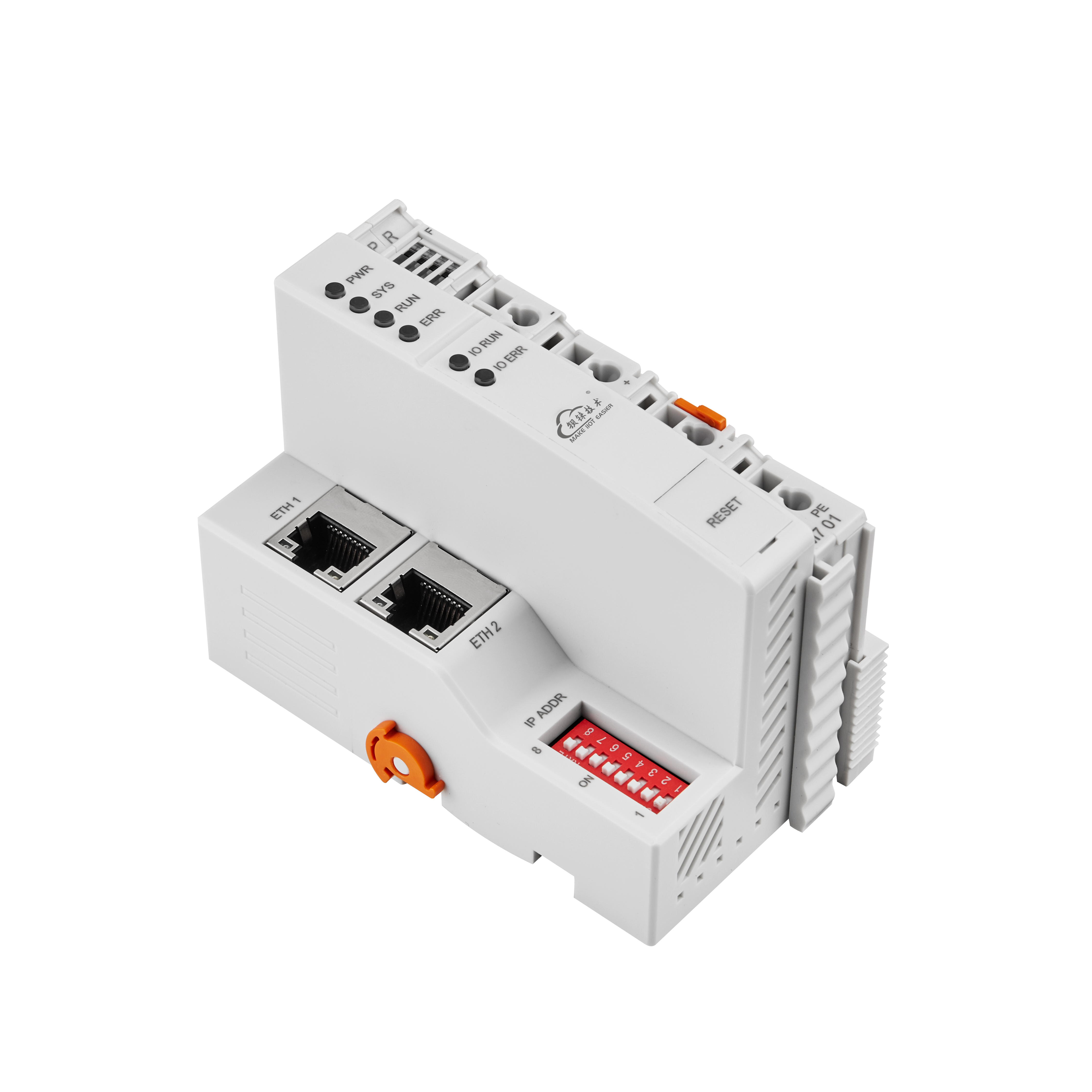

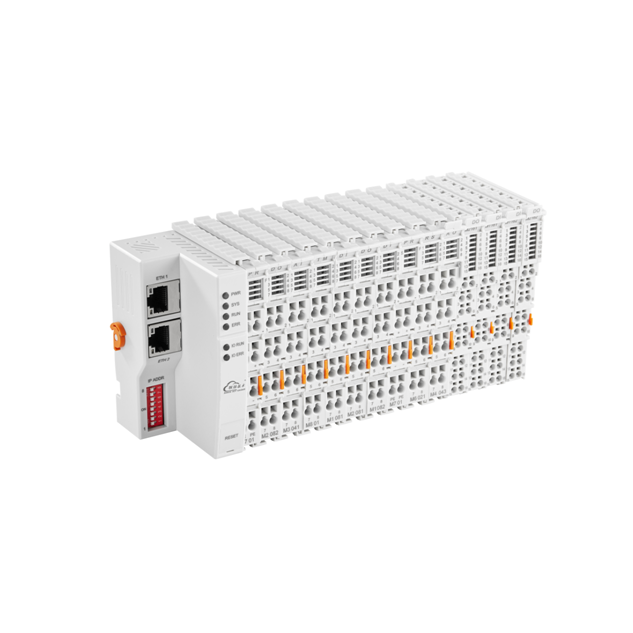

BL200 耦合器是一个数据采集和控制系统，基于强大的 32 位微处理器设计，采用 Linux 操作系统，可以快速接入现场 PLC、SCADA 以及 ERP 系统， 内置逻辑控制、边缘计算应用，支持标准 Modbus TCP 服务器通讯，以太网支持双网口交换机级联功能，支持的扩展 IO 模块数量为 32 个。
上篇我们就谈及BL200 耦合器的配置教程（感兴趣的朋友可以点击查阅Modbus TCP耦合器配置教程文档 ： http://t.csdnimg.cn/pxzSk），本篇就给大家简要聊聊配置完成后的一些配置页面的相关说明，希望对大家有所帮助。
一、状态
在状态菜单中，提供了概览、系统日志和内核日志，可以查看设备参数和设备运行状态。

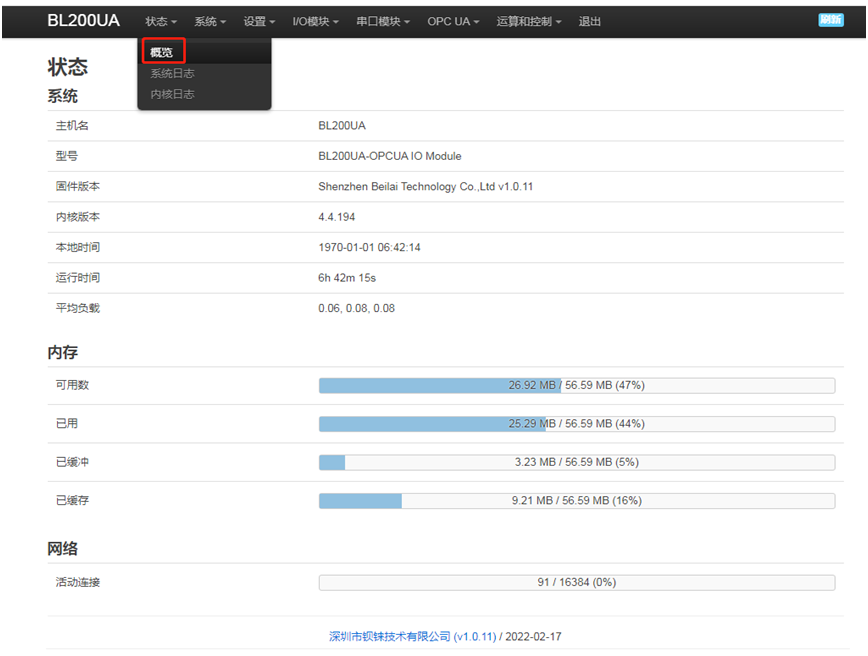

图1：状态 > 概览界面

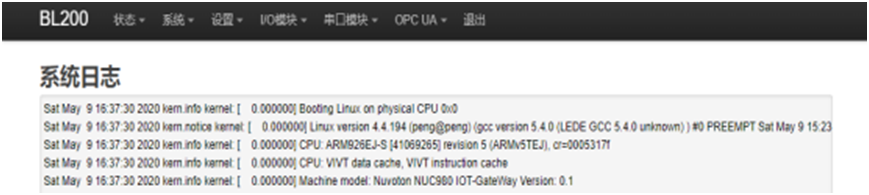

图2：状态 > 系统日志界面

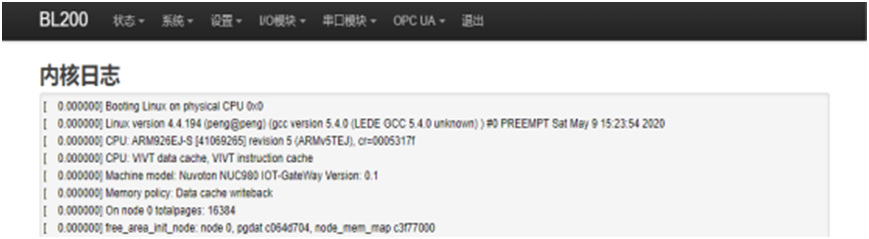

图3：状态 > 内核日志界面
二、系统

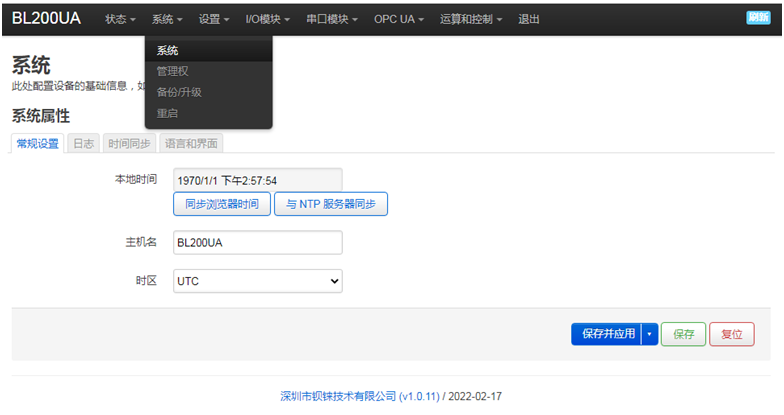

1.系统属性 > 常规设置
项目描述如下：

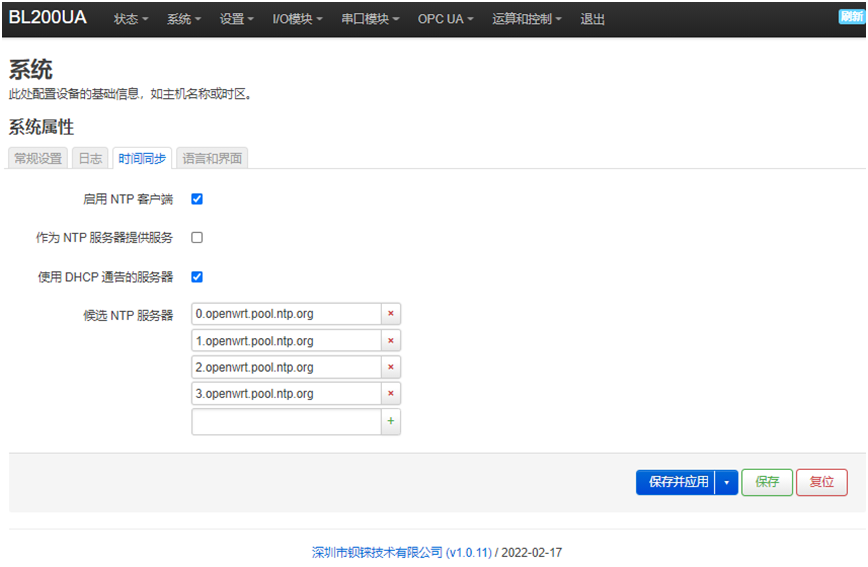

a) 本地时间：显示设备当前时间，可以点击“同步浏览器时间”或者“与 NTP 服务器同步”按钮更新设备时间。
b) 主机名：可以自定义设备名称，便于区分多个设备， 默认BL200。
c) 时区：可以通过下拉菜单选择时区 ，默认UTC。
2.管理权

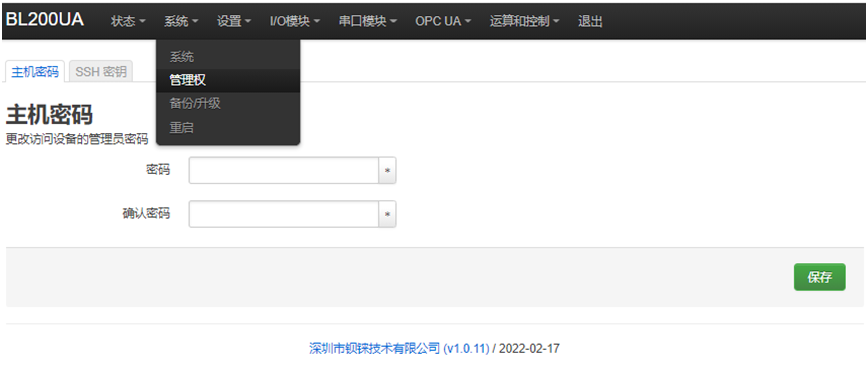

管理权 > 主机密码 ：更改访问设备的管理员密码

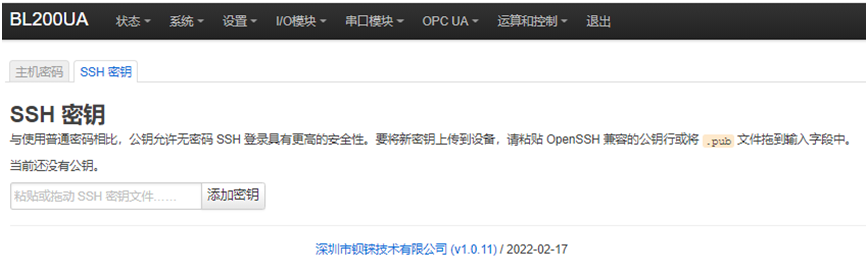

管理权 > SSH 密钥：与使用普通密码相比，公钥允许无密码 SSH 登录具有更高的安全性。要将新密钥上传到设备，请粘贴 OpenSSH 兼容的公钥行或将 .pub文件拖到输入字段中。

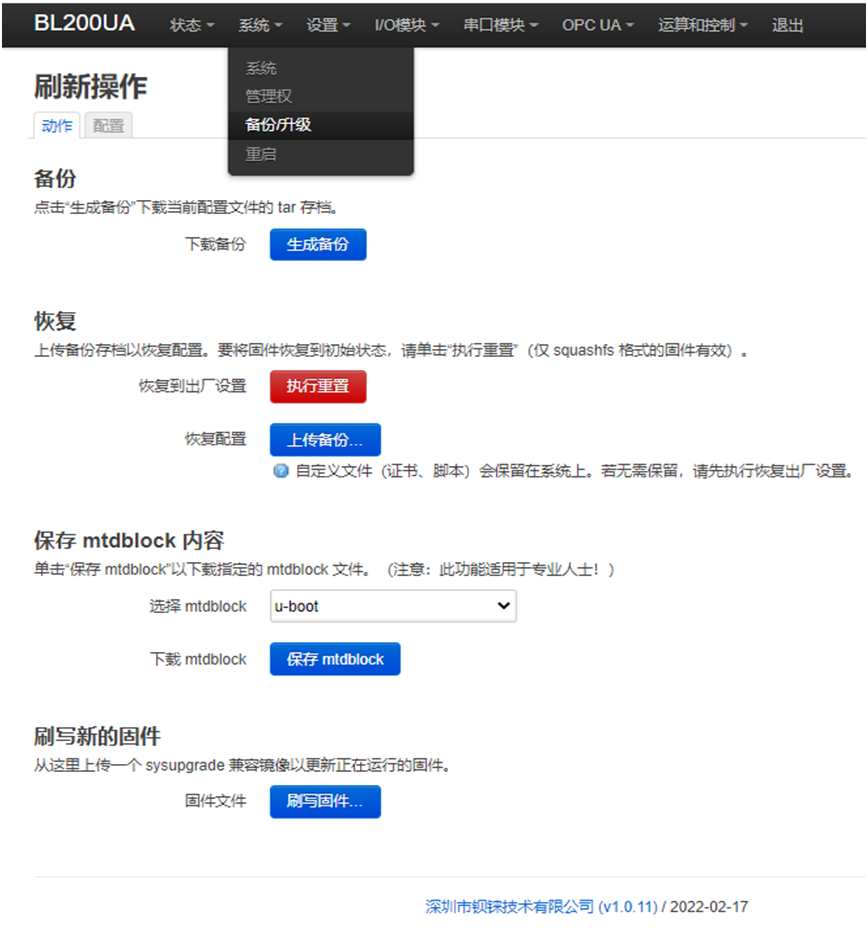

3.备份/升级
项目描述如下：
a) 备份 ：点击“生成备份”下载当前配置文件的 tar 存档。
b) 恢复：上传备份存档以恢复配置。要将固件恢复到初始状态， 请单击“执行重置”（仅 squashfs 格式的固件有效）。
c) 保存 mtdblcok 内容：单击“保存 mtdblock”以下载指定的 mtdblock 文件。 （注意：此功能适用于专业人士！）
d) 刷写新的固件：从这里上传一个 sysupgrade 兼容镜像以更新正在 运行的固件。
4.重启

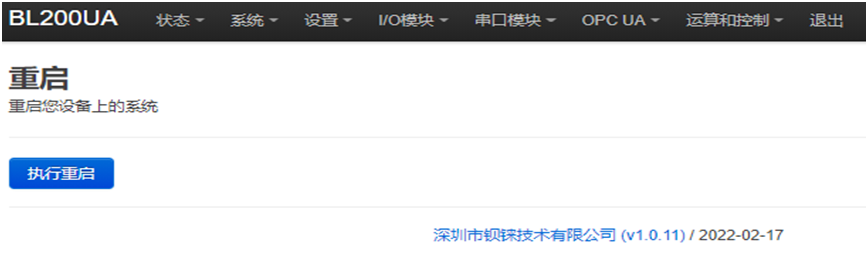

点击“执行重启”将重启您的设备
三、设置

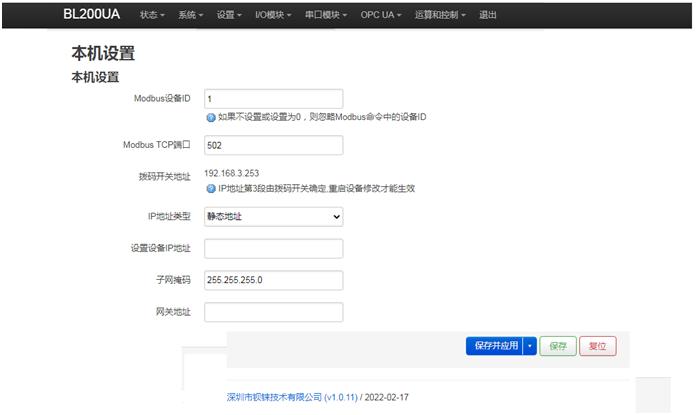

项目描述如下：
a) Modbus 设备 ID：Modbus 设备 ID 范围 1~247，默认为1。
b) Modbus TCP 端口：Modbus TCP 协议端口号，可以自定义设置，默认为502。
c) 拨码开关地址：显示拨码开关设置的 IP 地址。
d) IP 地址类型：从“静态地址”、“动态地址”中选择。
e) 设置设备 IP 地址：可以自定设置设备 IP 地址，设置后需要重启生效。
f) 子网掩码：设置 IP 的子网掩码。
g) 网关地址：设置 IP 的网关地址。

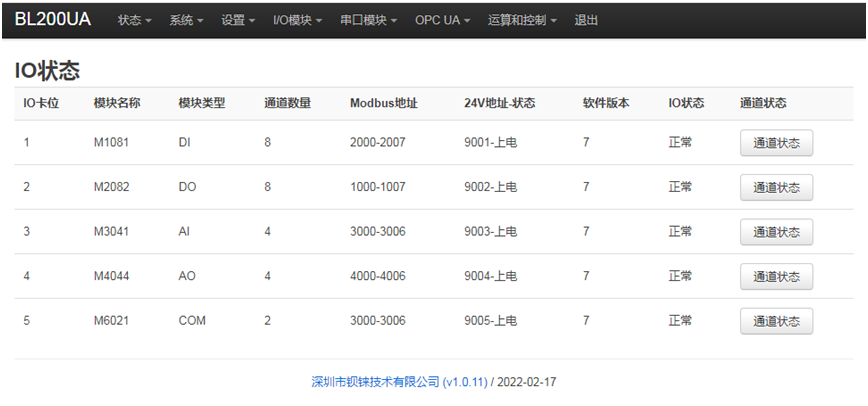

四、I/O 模块
上电后，耦合器自动识别所有与之相连的 I/O 模块，并根据模块的类型、数据宽度 和模块在节点中的位置创建内部本地过程映像。
如果添加、更改或移除 I/O 模块，会建立新的过程映像，过程数据地址会改变。在添加 I/O 模块时，则必须考虑所有先前 I/O 模块的过程数据。
控制器最多可连接 32 个 I/O 模块，包括数字输入输出，模拟输入输出和特殊功能模块。
五、串口模块
可以通过串口模块接入各种支持 Modbus RTU 协议的传感器，终端等设备。串口模 块内置 Modbus RTU (Master)协议，把外部传感器数据通过本地总线和耦合器建立过程映射关系。

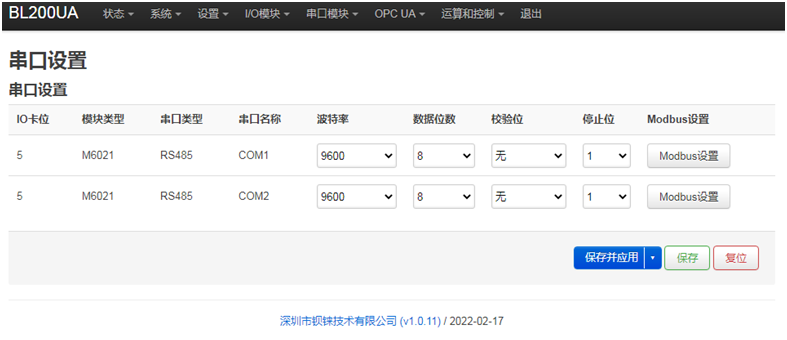

1. 串口设置

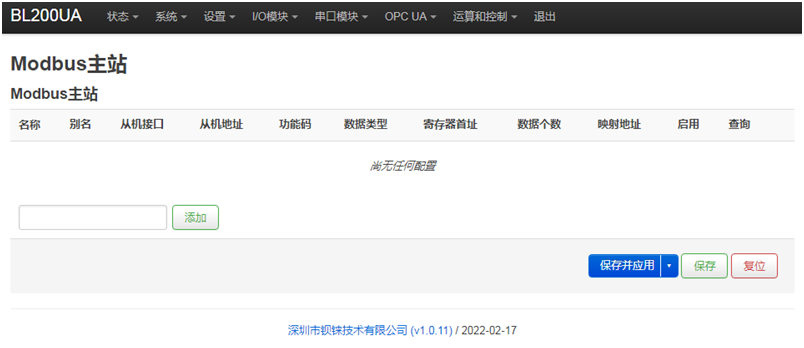

2. Modbus 设置
Modbus 设置用于串口通信 I/O 模块添加 Modbus RTU 设备。 说明：最多只能创建 25 条 modbus 命令。
在输入框输入自定义数据名称，点击添加

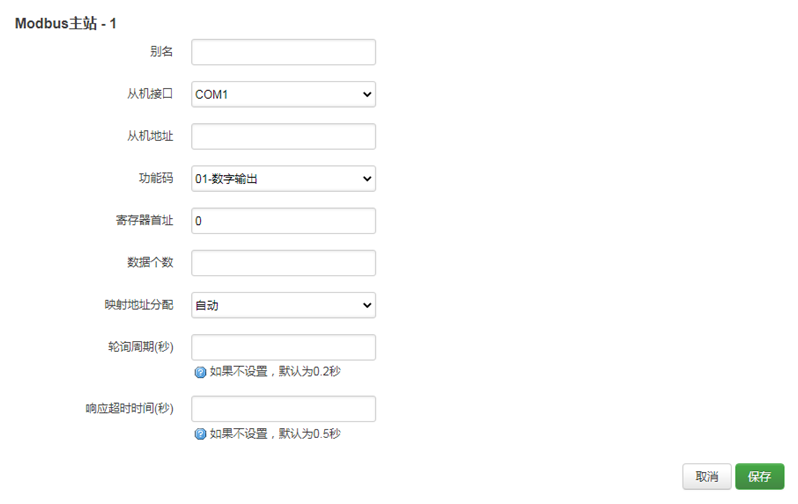

弹出配置框，进行配置

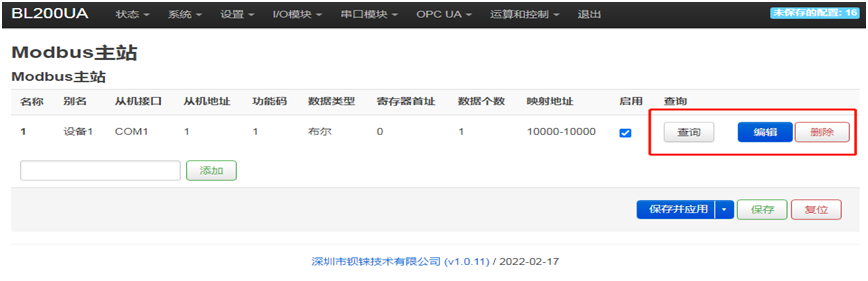

对建好的从机，可以进行修改、删除、查看数据功能，也可以不启用采集。
六、运算和控制

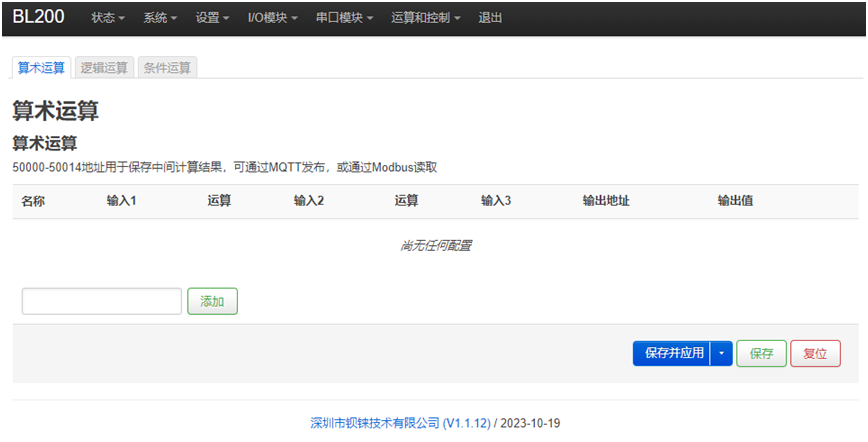

注：（1）逻辑运算功能，可根据需要自由设置 I/O（数字量输入输出、模拟量输入输出）或串口模块（Modbus 从机数据）之间的各种组合联动。
建好的逻辑是否触发， 可以根据网页逻辑值项判断，“0”代表没触发，“1”代表已触发。逻辑值项不能自动 更新，要手动刷新网页。
（2）条件运算是算术运算基础上加上条件触发，既是当条件满足时，AI、AO 或 RS485 从 机数值类型数据或常数，这些数据可以自由选择 1-3 个条件互相“加减乘除”算术运算。
以上就是钡铼技术BL200远程分布式I/O模块的简要配置页面的说明，如果您有任何疑问，可以在评论区留言、私信或是查阅钡铼官网页面“技术支持->下载中心”的文档，在那里您可以找到更多相关信息。
