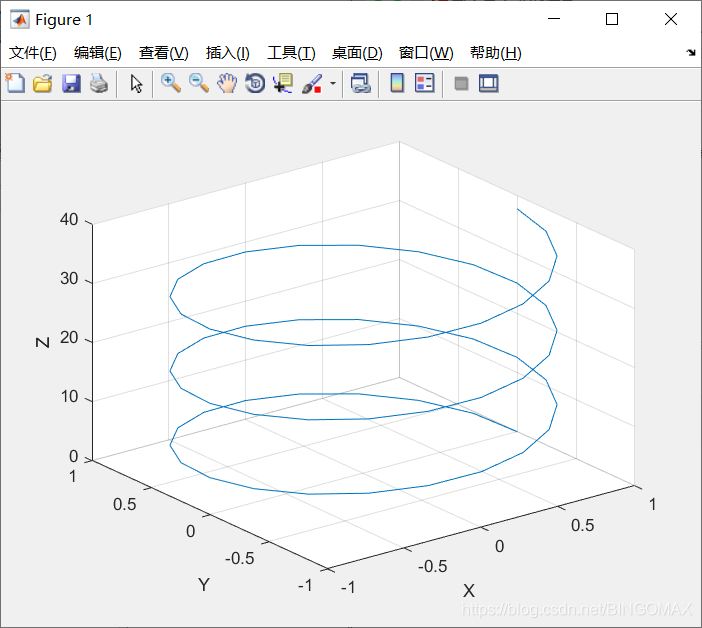

plot3(x,y,z)：绘制三维曲线。例如
在这里插入图片描述

t=0:0.1*pi:6*pi;
x=cos(t);
y=sin(t);
z=2*t;
plot3(x,y,z);
xlabel('X');ylabel('Y');zlabel('Z');
grid on;

在这里插入图片描述

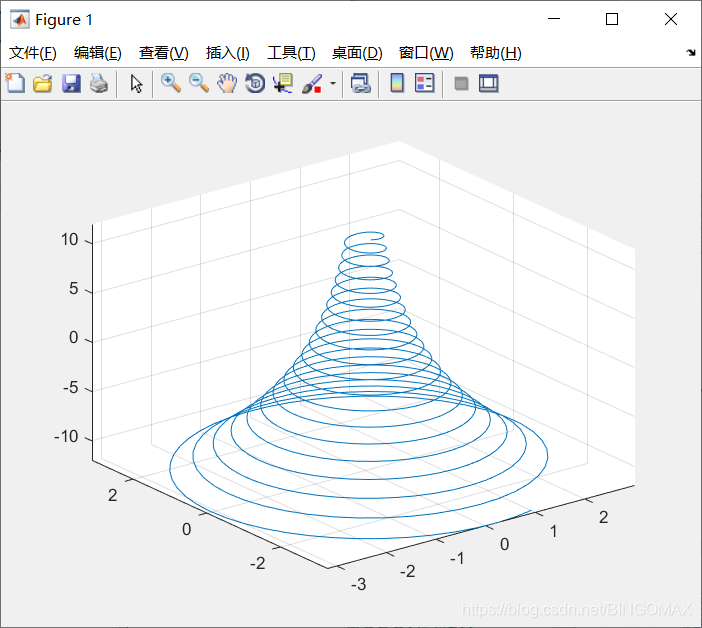

fplot3(funx,funy,funz,tlims)：funx、funy、funz为坐标函数，通常采用句柄；tlims为自变量取值范围，默认为[-5,5]。例如：

>> x=@(t) exp(-t/10).*sin(5*t);
>> y=@(t) exp(-t/10).*cos(5*t);
>> z=@(t) t;
>> fplot3(x,y,z,[-12,12])

在这里插入图片描述

利用meshgrid函数生成平面网格数据：[X,Y]=meshgrid(x,y)其中x
