Allegro 17.4使用技巧记录

本记录根据PCB的进度更新，以便在后续使用中查询。

================================================================================

1、期间焊盘同网络飞线显示

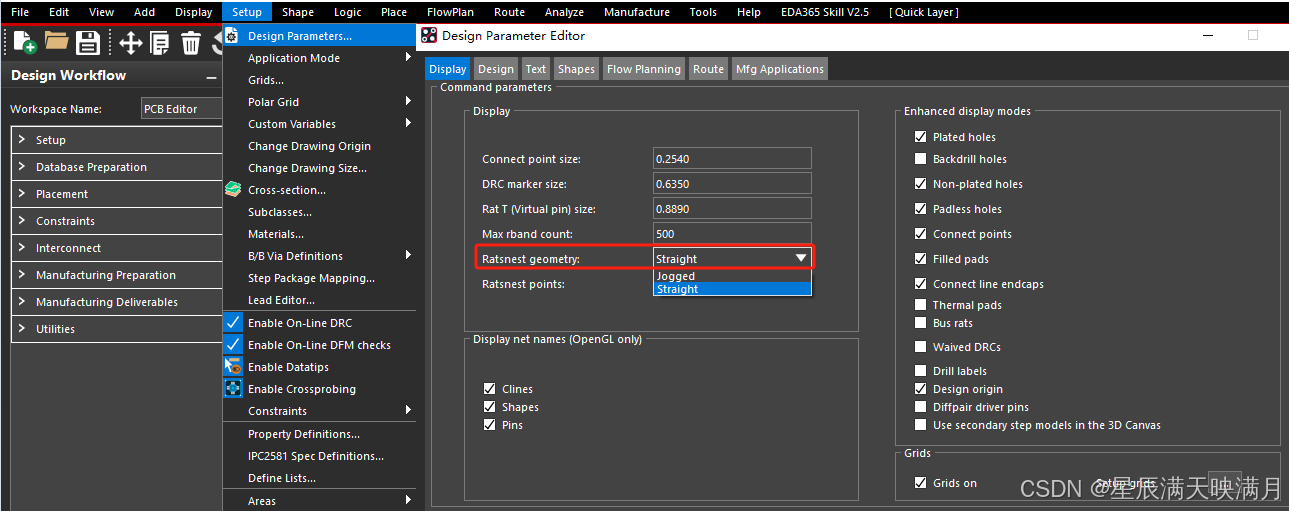

1.1、在任务栏选择Setup/Design Parameters...，在新对话框中将Ratsnet geometry默认的Jogged改为Straight。

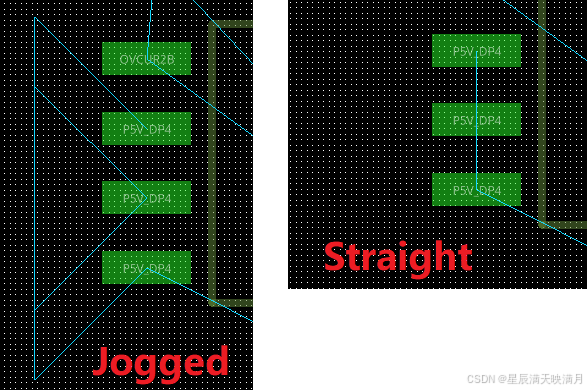

1.2、更改前后对比：

2、自用快捷方式（修改env文件，建议先留一个备份）

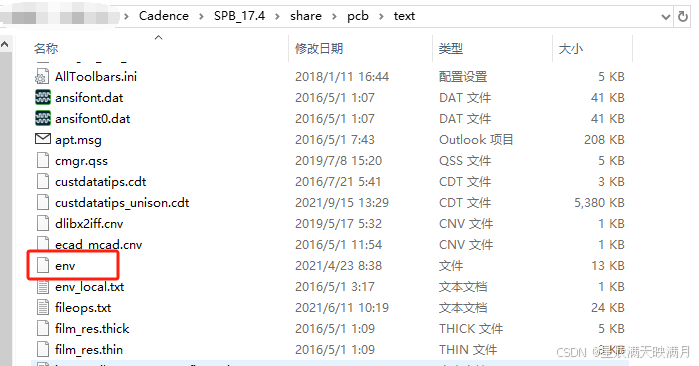

2.1、先在cadence安装路径下找到env文件（先备份下源文件，省的修改的出现问题无法还原），路径如下图所示：

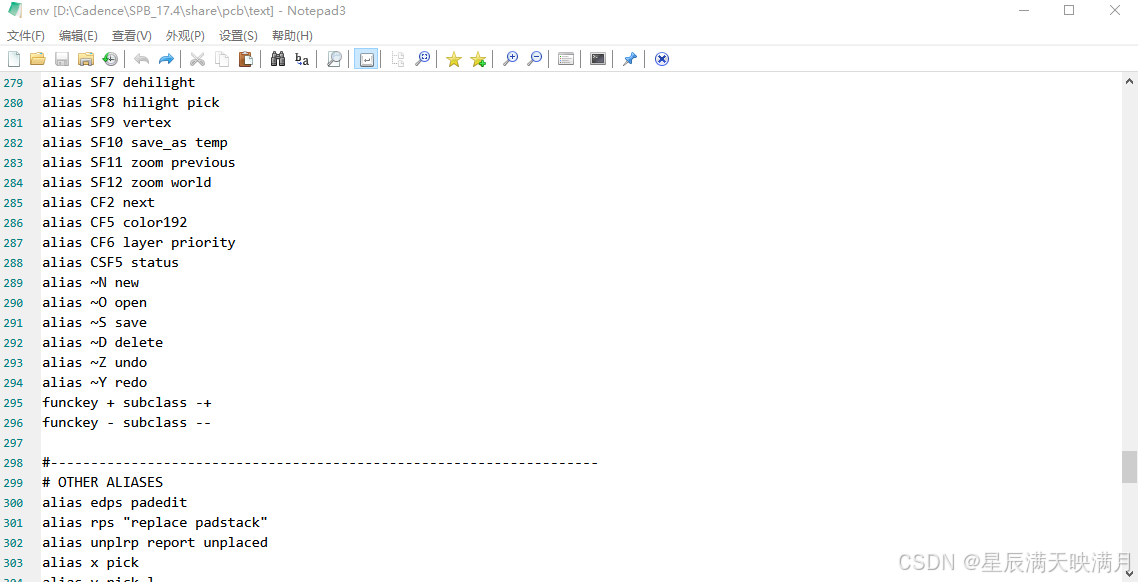

2.2、用文本打开env文件，如下所示。

快捷键定义方式有两种，一种是使用alias定义，这种定义的一般是两个键组合形式；另一种是使用funckey来定义，这种方式可以使用单个字母。

参考上述语法，按照自己习惯增加两个
