论控制器的输入输出

一边学习，一边记录，初学者

        PLC控制器，伺服驱动器，变频器等都属于控制器，它们包含CPU，存储器，输入和输出等。而通常我们在用这类控制器时，首先要确定它们的输入和输出信号类型。今天我终于看懂了控制器的输入输出的内部电路。下面介绍一下自己的记录和看法。

1 输出内部电路

        下图是某驱动器的输出信号内部电路，我们可以看出它的输出信号可以有两种方式，分别为：

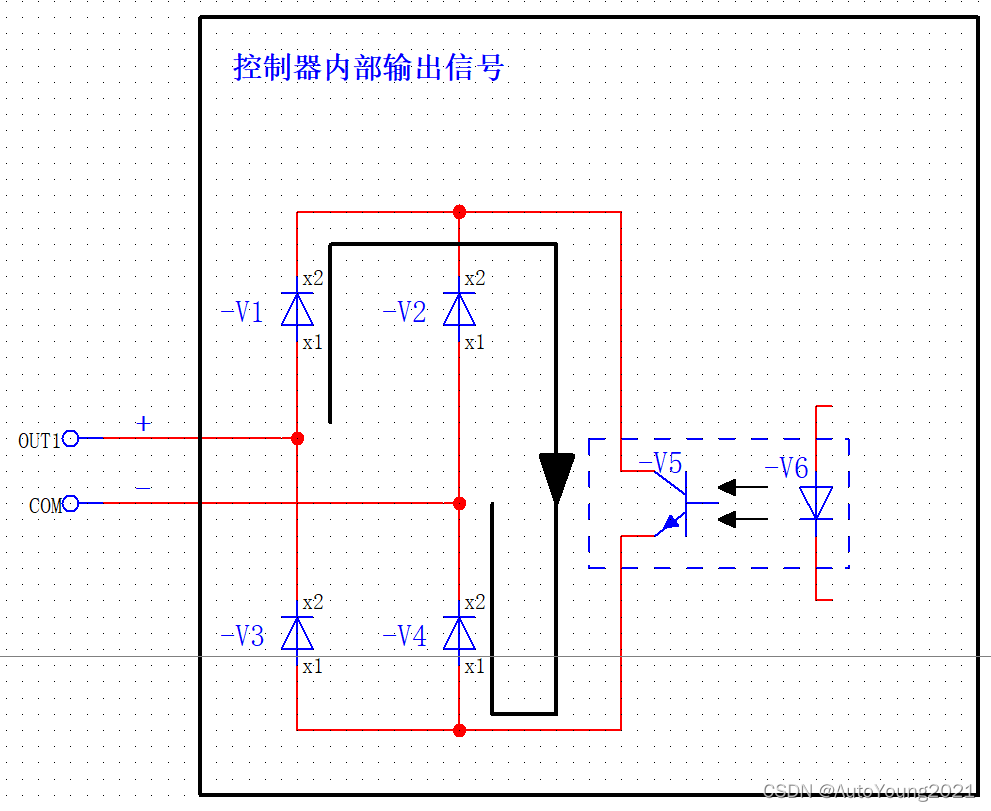

        ①公共端COM为高电平，输出信号OUT1为低电平，如图1所示；

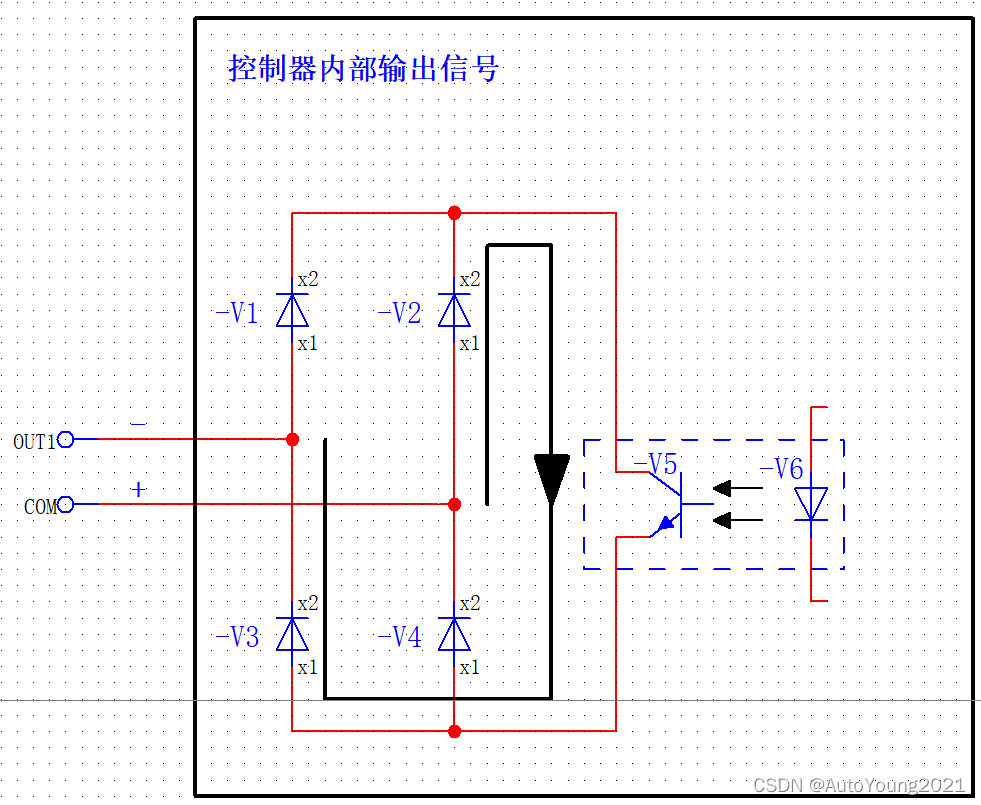

        ②公共端COM为低电平，输出信号OUT1为高电平，如图2所示；

 图1



图2
