复旦微国产化HEX程序的JLINK烧写

本文详细介绍了使用J-Link进行固件烧录的全过程,包括所需工具、连线方式、驱动安装及具体操作步骤。针对连接失败或烧录后重启失败的问题,提供了检查建议。

一、工具
1.下载器: J-LINK, V8 以上.

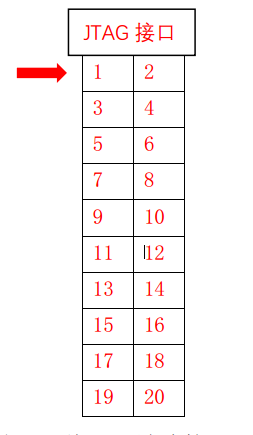

2.下载器接插线:在有 2 0pin 的线上, 有箭头一端为 1pin,需要连接的引脚有VCC, GND,SWDIO, SWCLK.,引脚分布见下图:
在这里插入图片描述

3.下载器的 USB 线,一端连接 JLINK,一端连接 USB 供电端。
4.JLINK 安装驱动程序包。

二、步骤
1.连线:将接口和下载器接插线连接,上电。
2、打开 J-Flash.exe,新建项目(create a new project) ,
在 Target Device 下寻找当下使用的芯片型号。
在 Target Interface 下选择 SWD,速度默认。 点击 OK。
3.Option–>MCU,查看 device 是否正确。其他选项保持默认。
4.Target–>Connect,成功之后打开要烧录的 hex 文件: File-
->Open data file.
5.打开文件之后: Target–>Manual Programming–>Erase Chip,先清除flash,成功之后再 Target–>Manual Programming–> Program & Verify,等待下载完成。
6.完成之后将所有的电断掉,重启。
注: 如果 connect 失败,请检查是否上电,连线是否正确,以及芯片型号是否和所使用的一致。
如果文件下载完成重启失败,请检查是否上电连线接好,串口接线是否正确。

附:
JLINK 驱动程序 :SEGGER V6.23i 版本。
