ADI-DSP-BF706之CCES操作仿真及烧写程序

本文档详细介绍了使用CCES2.9.3.0开发DSP程序的步骤,包括软件下载安装、试用激活、新建工程、编译文件及生成.ldr文件。此外,还提供了烧录程序到Flash的详细过程,涉及到Flash Programmer的使用和配置,以及烧录验证。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

打开编辑,本来想把上次说的SPI写了,但想到可能刚开始接触这款DSP的读者对于烧录程序和刚开始上手使用会有些不太清楚,所以在此先讲一下基础的操作。

1、开发平台:
CCES 2.9.3.0,官网上就有该软件,链接:
https://www.analog.com/en/design-center/evaluation-hardware-and-software/software/adswt-cces.html#software-relatedsoftware
在这里插入图片描述
2、下载之后安装,安装没有什么特别的,就是安装路径为英文路径。

3、CCES可以提供测试的序列号,试用天数有限,所以首先要获得一个长的使用时间:
① 先改电脑上的时间,可以改成2049等都可,之后你就可以试用软件到这个时间了
在这里插入图片描述

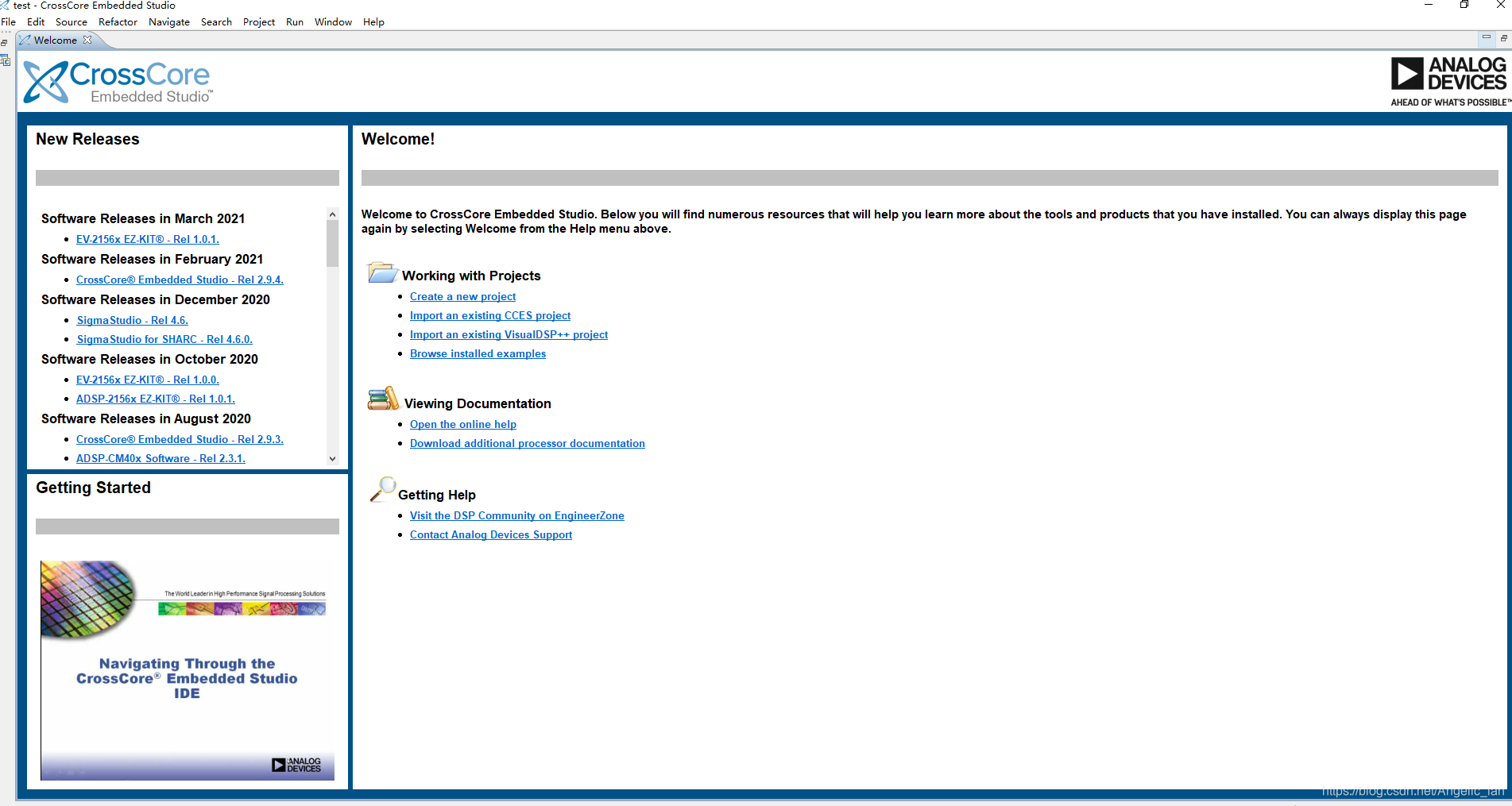

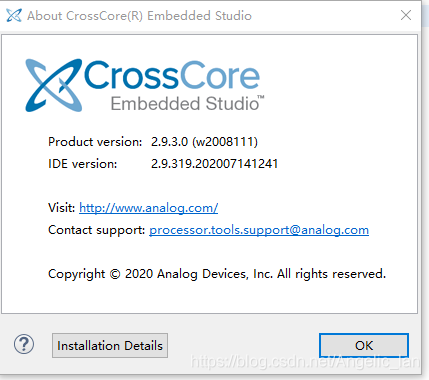

② 正常安装软件后打开刚安装好的CCES界面,它会提醒你装license
在这里插入图片描述
③ 点进去,选择License Type第一项,试用该产品,
④ 然后选择第二项安装一个临时的license,并在在网页得到注册号,然后finish
⑤会弹出一个包含Serial number的页面,复制它。

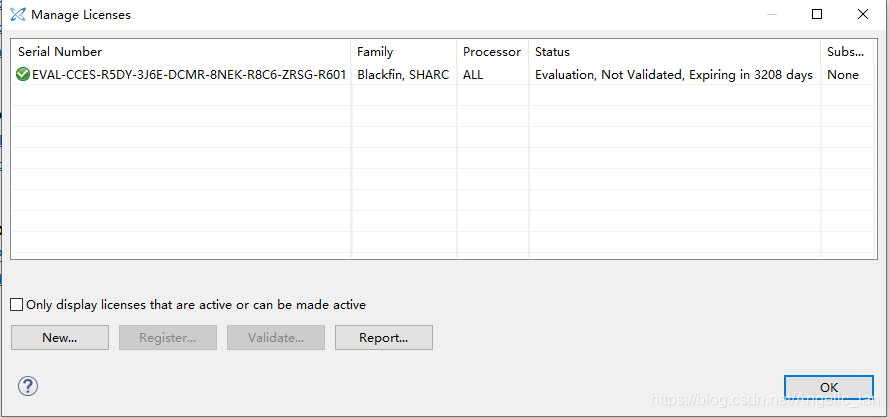

⑥ 关闭网页将这个序列号填入你的软件中,从Help–>Manage license 进入,进入到这个界面将序列号填进去,会暂时显示不可用,关闭软件,将电脑的时间改成正常时间,然后再次打开,便可得到下面这个图。
在这里插入图片描述

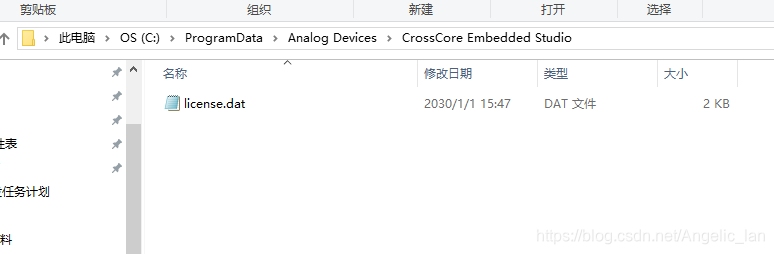

如果你忘记改变系统的时间,那就将安装文件里的license文件删掉,我的文件是在这个路径下:
在这里插入图片描述
将里面的文件删掉之后再修改时间,进行操作即可。

4、新建工作空间
首先从file–>new中新建project:
在这里插入图片描述

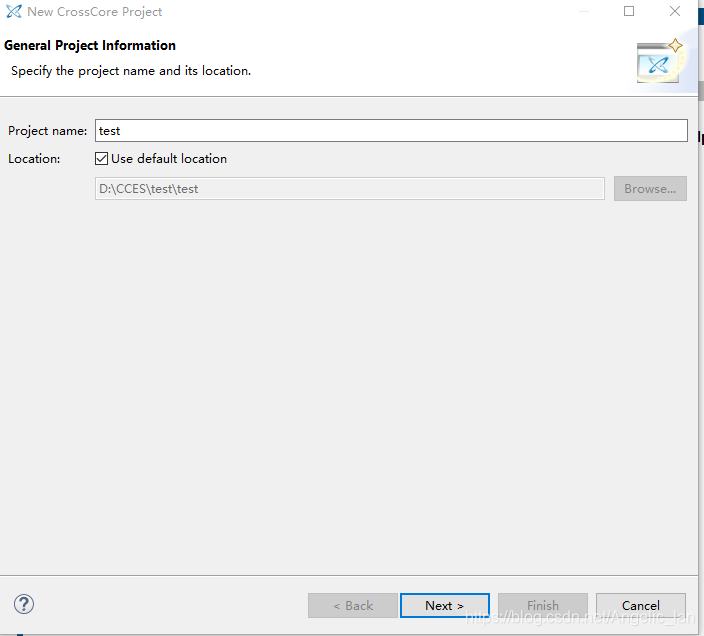

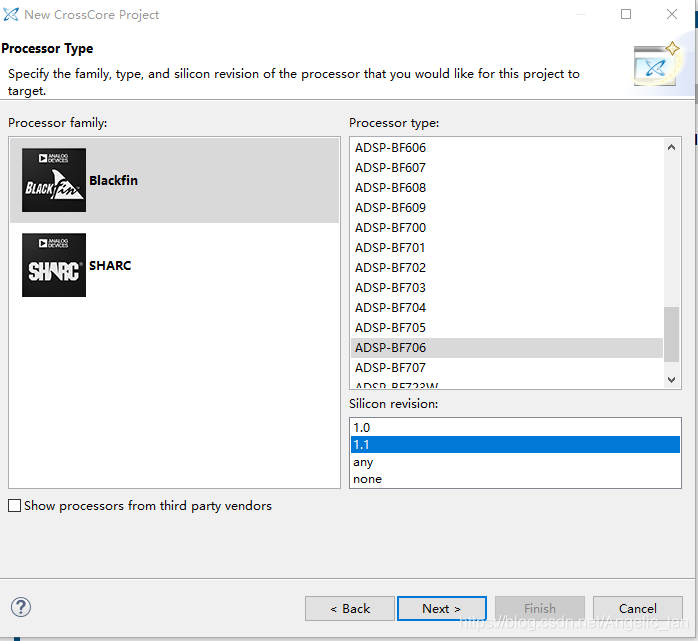

选择使用的DSP型号:
在这里插入图片描述
然后next–>finish。

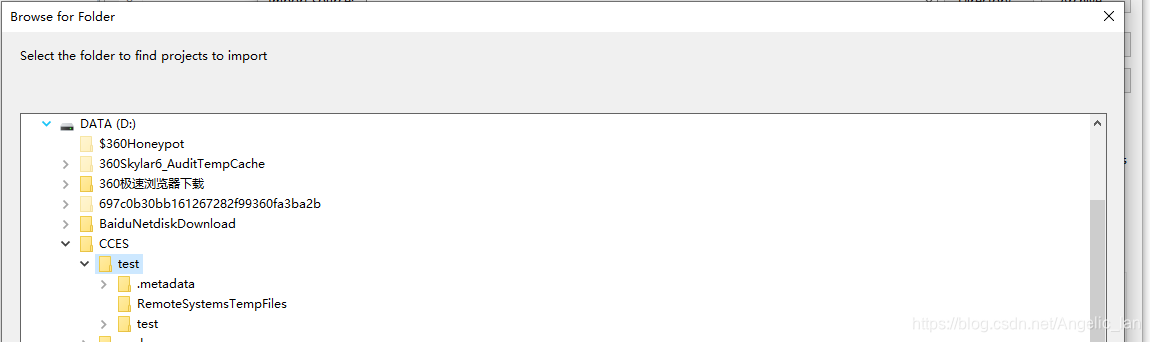

5、file–>open project fro file system,打开即刚刚建立的project
在这里插入图片描述

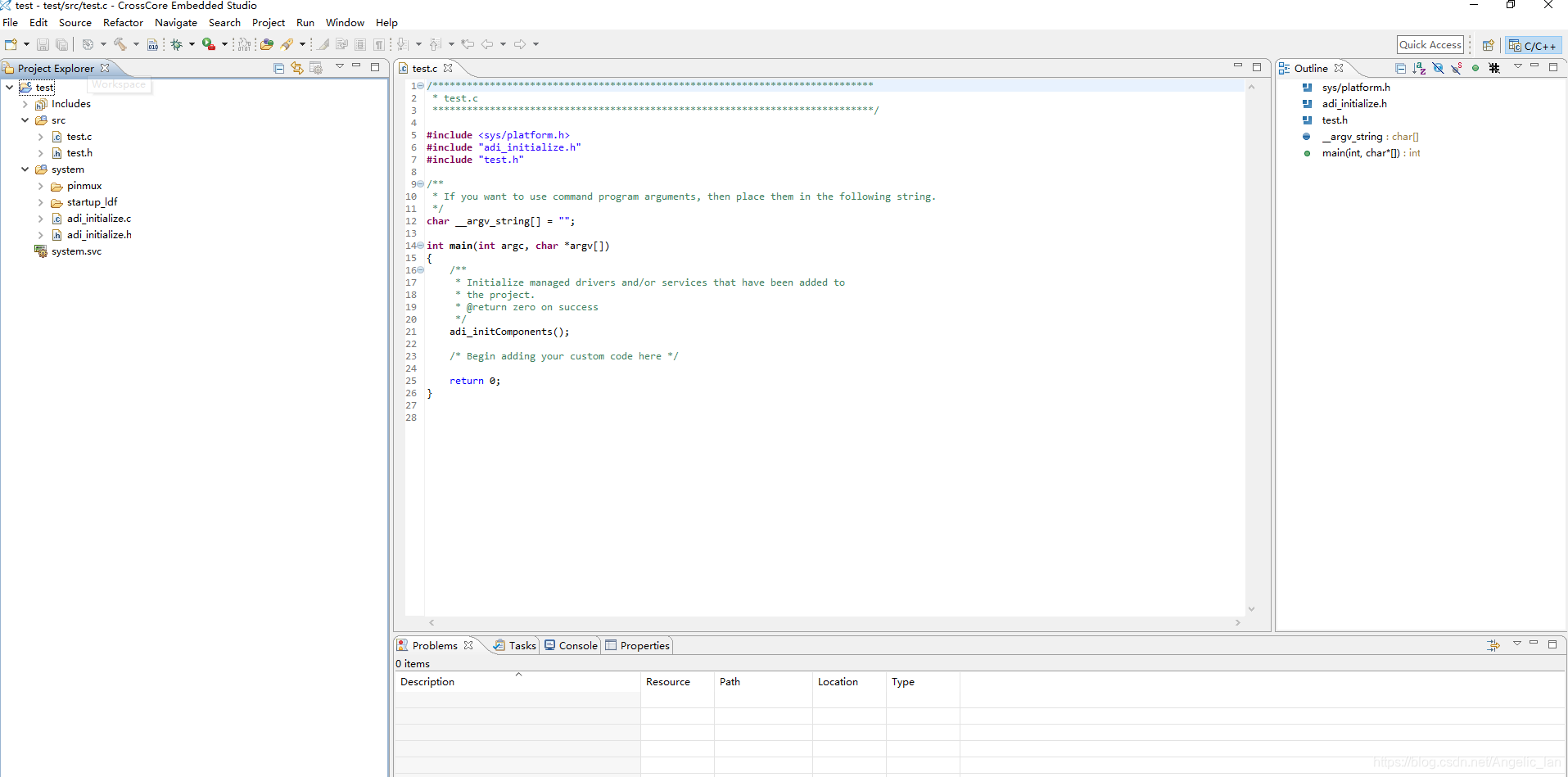

打开之后的界面:
在这里插入图片描述

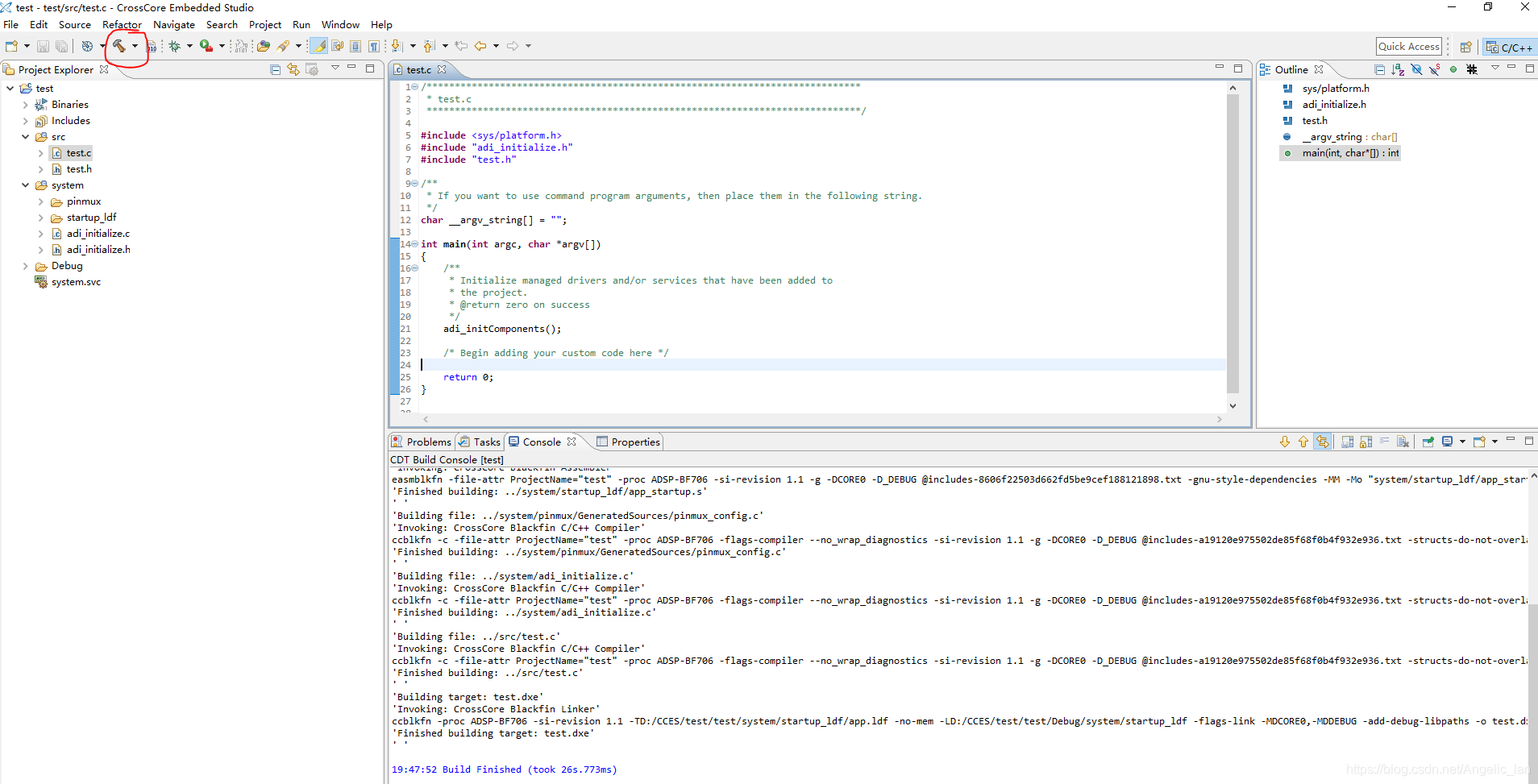

6、编译文件:点击这个小锤子,第一次会编译所有的文件,如果之后你只改动了某个文件,之后编译的时候就只编译改变的文件了。
在这里插入图片描述

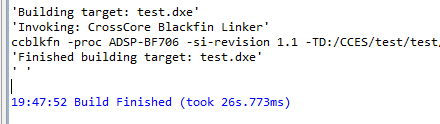

可以看到我们最后生成的编译文件是.dex,如果我们要下载程序到flash里面,需要编译下载文件.ldr

在这里插入图片描述
6、生成下载文件.ldr:

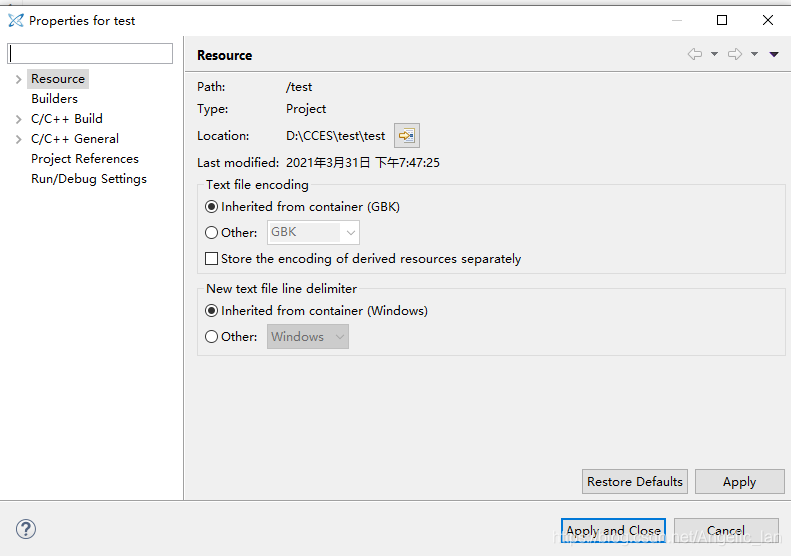

点击工程test,右键,属性,进入下面界面:
在这里插入图片描述

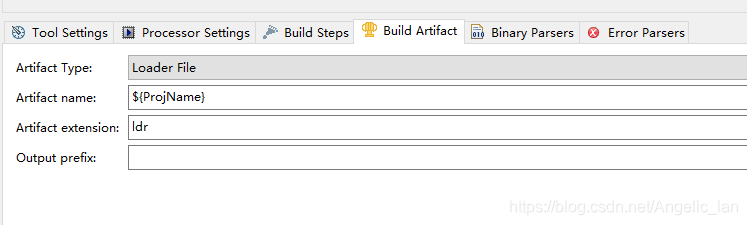

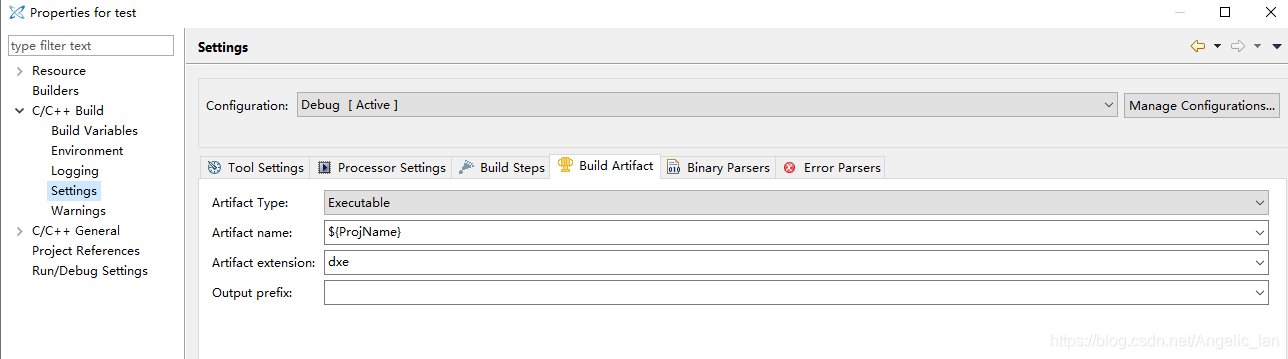

到setting里面找到build artifact,把可执行文件改成loaderfile,apply。
在这里插入图片描述
在这里插入图片描述

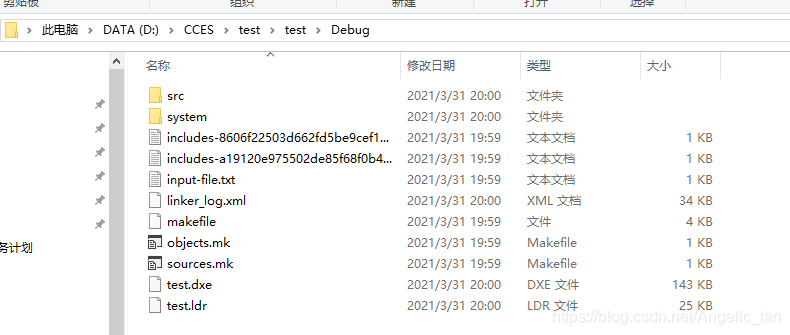

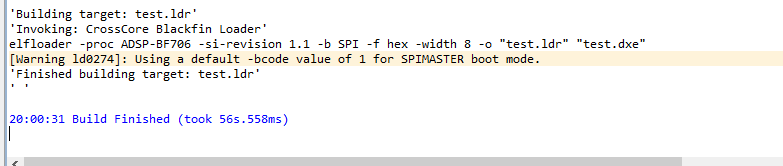

7、然后再次小锤子,最后就会在路径中生成ldr文件:
在这里插入图片描述
在这里插入图片描述
8、如何下载文件到flash中

这里会用到Flash Programmer.exe:

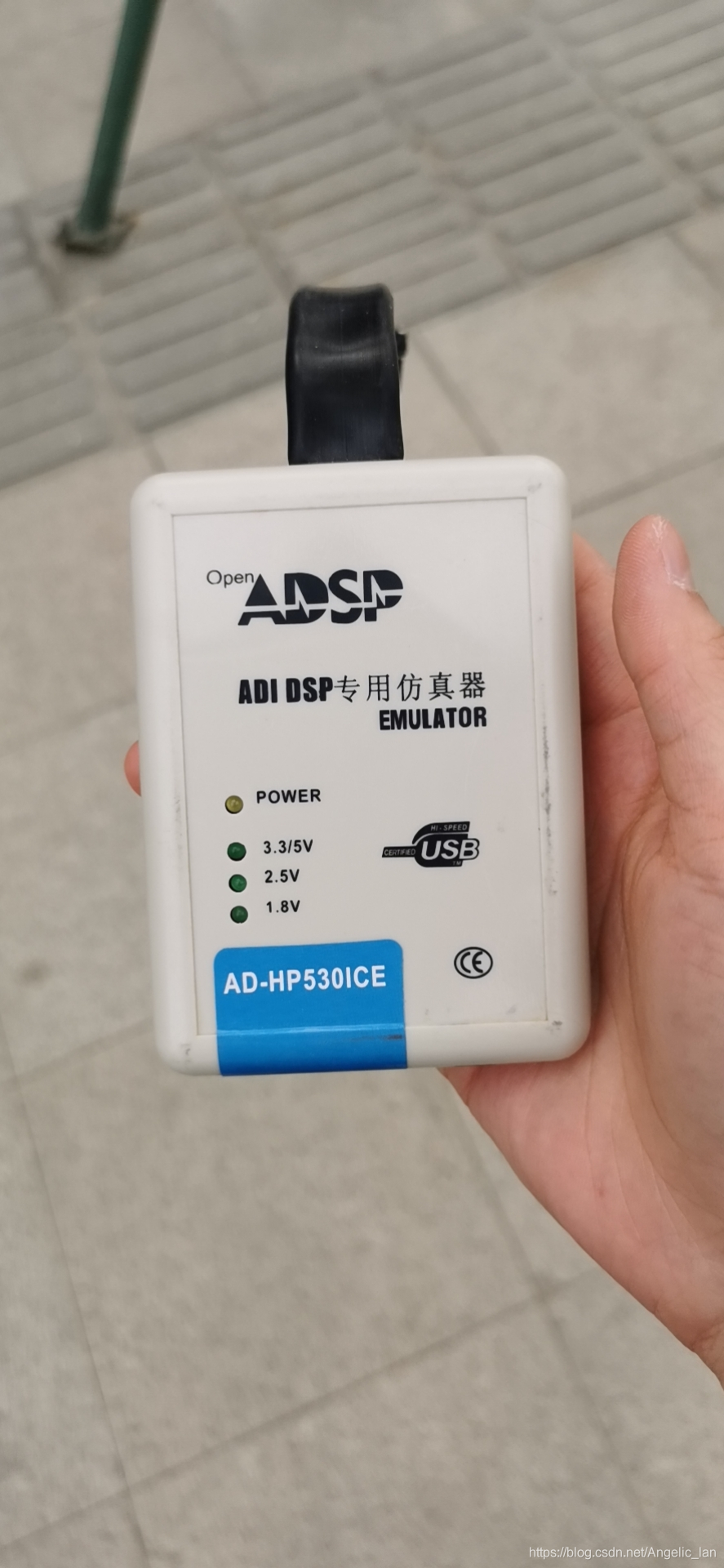

用下面这个便可方便的烧写程序,但是我使用的配套仿真器是如图所示,而且很可能仿真器和开发板有所配套,如果上电过程不一样可能会连接不到仿真器,虽然还是有所不一样,我就把我使用的写下来,对于其他人有没有用就不一定,仅做参考。

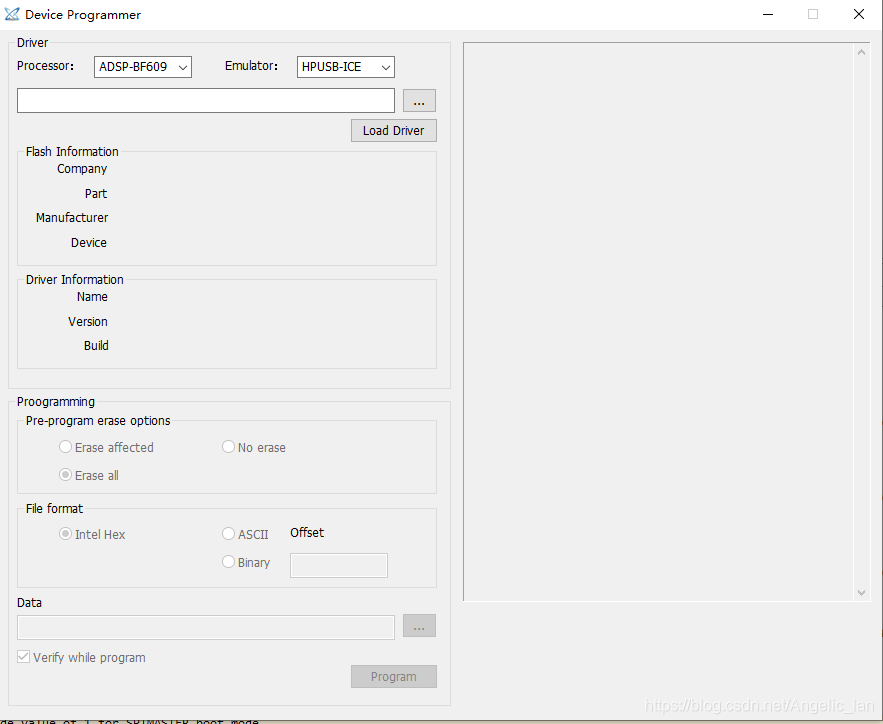

在这里插入图片描述
在这里插入图片描述

9、烧写ldr文件:

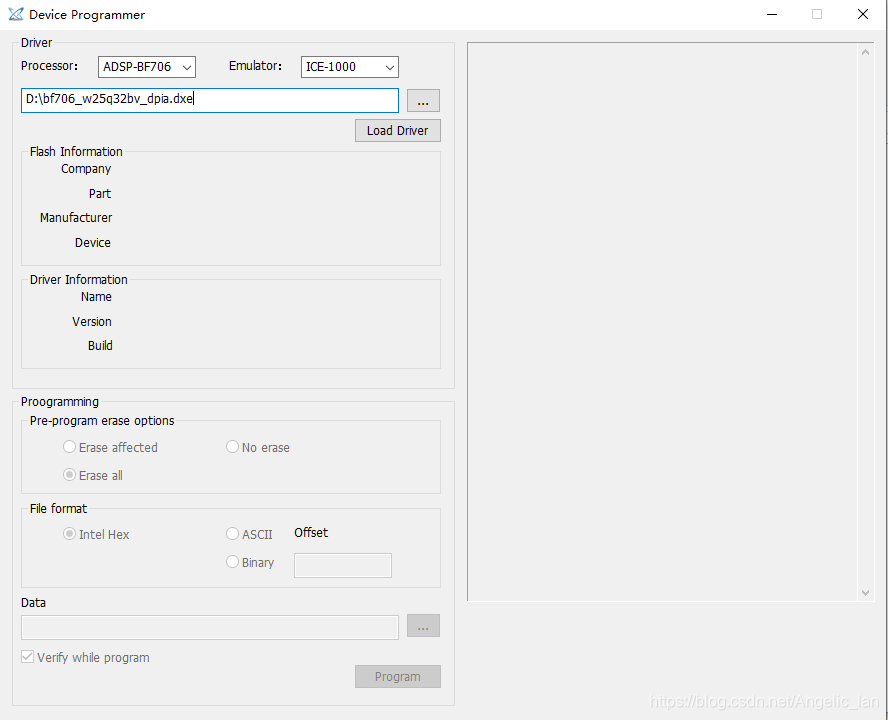

按照如图所示配置,配置使用
在这里插入图片描述

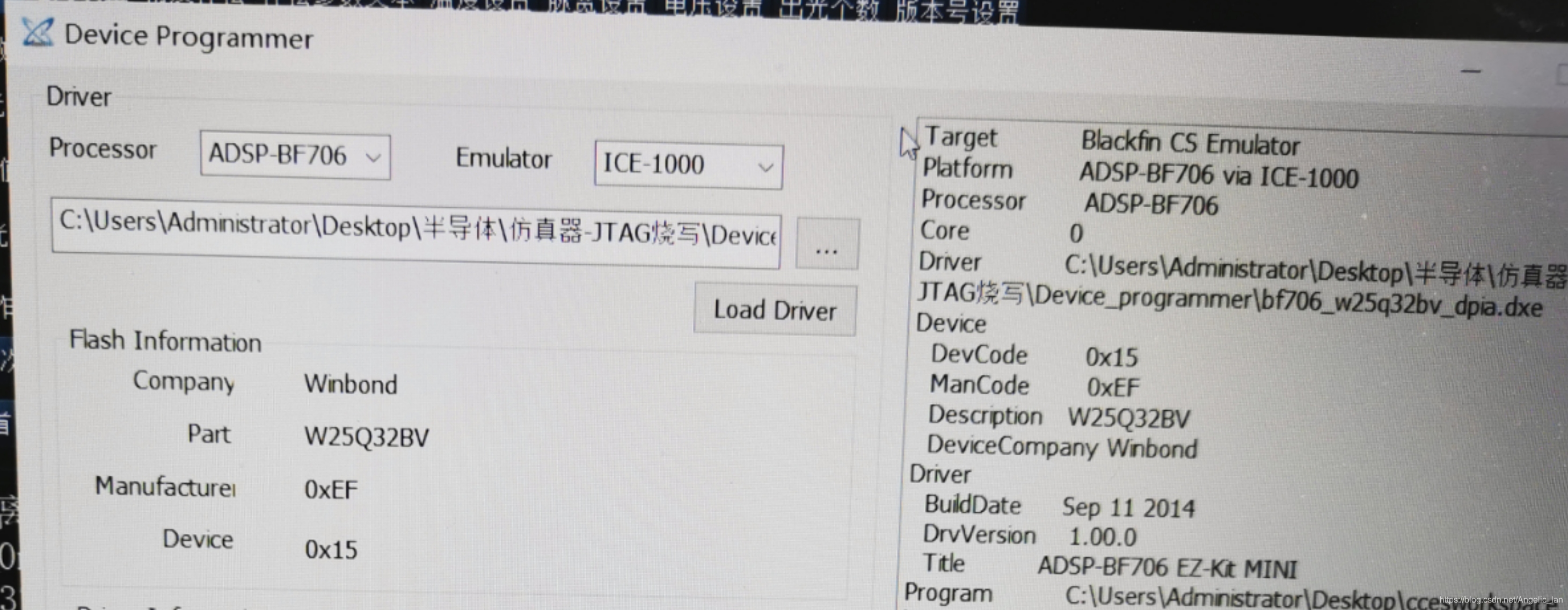

打开电源,点击load driver,出现下面内容就是加载成功:
在这里插入图片描述

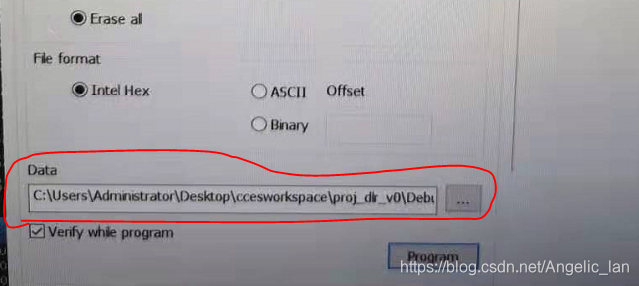

然后在把ldr加载进去:
在这里插入图片描述

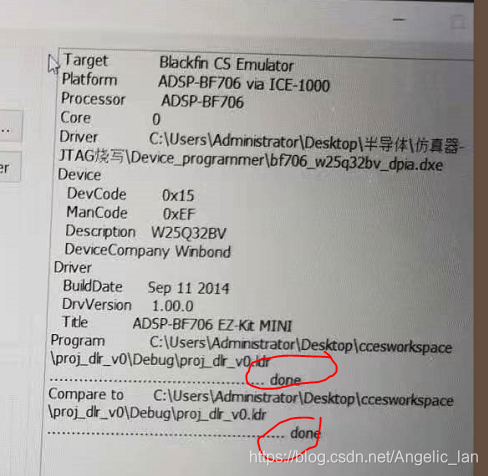

program,出现done表示成功:
![在这里插入图片描述](https://img-blog.csdnimg.cn/20210401204805518.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L0FuZ2VsaWNfbGFu,size_16,color_FFFFFF,t_70
烧录软件的链接:
之后传到百度云再上传…

/////////////////////////////////////20210427更新百度云/////////////////////////////////////////////////////////////////////////////////////
链接:https://pan.baidu.com/s/1VjuN7Oj2ffoDzlWbkKF0tw
提取码:14bq
复制这段内容后打开百度网盘手机App,操作更方便哦
