概述

功能简介

DAC(Digital to Analog Converter)是一种通过电流、电压或电荷的形式将数字信号转换为模拟信号的设备。

DAC模块支持数模转换的开发。它主要用于:

  • 作为过程控制计算机系统的输出通道,与执行器相连,实现对生产过程的自动控制。

  • 在利用反馈技术的模数转换器设计中,作为重要的功能模块呈现。

基本概念

  • 分辨率

    分辨率指的是D/A转换器能够转换的二进制位数,位数越多分辨率越高。

  • 转换精度

    精度是指输入端加有最大数值时,DAC的实际输出值和理论计算值之差,DAC转换器的转换精度与DAC转换器的集成芯片结构和接口电路配置有关。理想情况下,DAC的转换精度越小越好,因此为了获得更高精度的DAC转换结果,首先要保证选择的DAC转换器具备足够高的分辨率。其次,要保证接口电路的器件或电源误差最小或者不存在误差,否则会造成DAC转换的误差,若这些误差超过一定程度,就会导致DAC转换错误。

  • 转换速度

    转换速度一般由建立时间决定。从输入由全0突变为全1时开始,到输出电压稳定在FSR±½LSB范围(或以FSR±x%FSR指明范围)内为止,这段时间称为建立时间,它是DAC的最大响应时间,所以用它衡量转换速度的快慢。

    • 满量程范围FSR(Full Scale Range),是指DAC输出信号幅度的最大范围,不同的DAC有不同的满量程范围,该范围可以用正、负电流或者正、负电压来限制。

    • 最低有效位LSB(Least Significant Byte),指的是一个二进制数字中的第0位(即最低位)。

运作机制

在HDF框架中,同类型设备对象较多时(可能同时存在十几个同类型配置器),若采用独立服务模式,则需要配置更多的设备节点,且相关服务会占据更多的内存资源。相反,采用统一服务模式可以使用一个设备服务作为管理器,统一处理所有同类型对象的外部访问(这会在配置文件中有所体现),实现便捷管理和节约资源的目的。DAC模块即采用统一服务模式(如图1所示)。

DAC模块各分层的作用为:

  • 接口层:提供打开设备、写入数据和关闭设备接口的能力。

  • 核心层:主要提供绑定设备、初始化设备以及释放设备的能力。

  • 适配层:由驱动适配者实现与硬件相关的具体功能,如控制器的初始化等。

在统一模式下,所有的控制器都被核心层统一管理,并由核心层统一发布一个服务供接口层,因此这种模式下驱动无需再为每个控制器发布服务。

说明:
核心层可以调用接口层的函数,也可以通过钩子函数调用适配层函数,从而使得适配层间接的可以调用接口层函数,但是不可逆转接口层调用适配层函数。

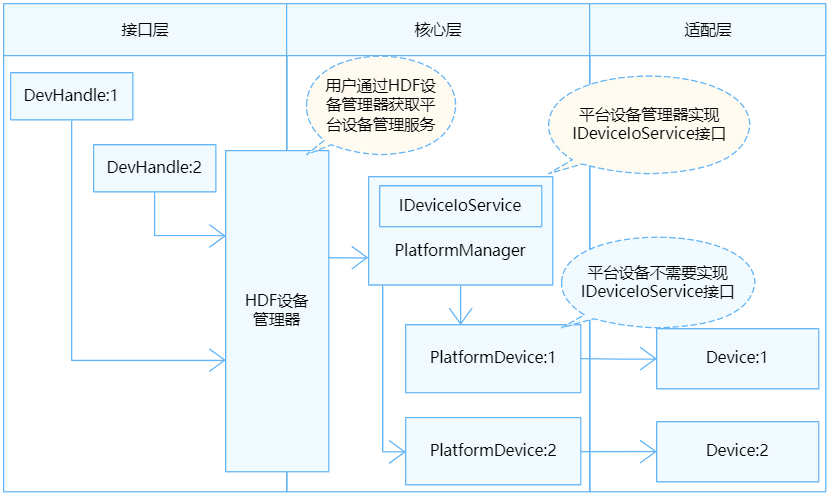

图 1 DAC统一服务模式结构图

DAC统一服务模式结构图

约束与限制

DAC模块当前仅支持轻量和小型系统内核(LiteOS-A)。

开发指导

场景介绍

DAC模块主要在设备中数模转换、音频输出和电机控制等设备使用,设置将DAC模块传入的数字信号转换为输出模拟信号时需要用到DAC数模转换驱动。当驱动开发者需要将DAC设备适配到OpenHarmony时,需要进行DAC驱动适配,下文将介绍如何进行DAC驱动适配。

接口说明

为了保证上层在调用DAC接口时能够正确的操作硬件,核心层在//drivers/hdf_core/framework/support/platform/include/dac/dac_core.h中定义了以下钩子函数。驱动适配者需要在适配层实现这些函数的具体功能,并与这些钩子函数挂接,从而完成接口层与核心层的交互。

DacMethod和DacLockMethod定义:

struct DacMethod {
    // 写入数据的钩子函数
    int32_t (*write)(struct DacDevice *device, uint32_t channel, uint32_t val);
    // 启动DAC设备的钩子函数
    int32_t (*start)(struct DacDevice *device);
    // 停止DAC设备的钩子函数
    int32_t (*stop)(struct DacDevice *device);
};

struct DacLockMethod {
    int32_t (*lock)(struct DacDevice *device);
    void (*unlock)(struct DacDevice *device);
};

在适配层中,DacMethod必须被实现,DacLockMethod可根据实际情况考虑是否实现。核心层提供了默认的DacLockMethod,其中使用Spinlock作为保护临界区的锁:

static int32_t DacDeviceLockDefault(struct DacDevice *device)
{
    if (device == NULL) {
        HDF_LOGE("%s: device is null", __func__);
        return HDF_ERR_INVALID_OBJECT;
    }
    return OsalSpinLock(&device->spin);
}

static void DacDeviceUnlockDefault(struct DacDevice *device)
{
    if (device == NULL) {
        HDF_LOGE("%s: device is null", __func__);
        return;
    }
    (void)OsalSpinUnlock(&device->spin);
}

static const struct DacLockMethod g_dacLockOpsDefault = {
    .lock = DacDeviceLockDefault,
    .unlock = DacDeviceUnlockDefault,
};

若实际情况不允许使用Spinlock,驱动适配者可以考虑使用其他类型的锁来实现一个自定义的DacLockMethod。一旦实现了自定义的DacLockMethod,默认的DacLockMethod将被覆盖。

表 1 DacMethod结构体成员的钩子函数功能说明

函数成员入参出参返回值功能
writedevice:结构体指针,核心层DAC控制器。
channel:uint32_t类型,传入的通道号。
val:uint32_t类型,要传入的数据。
无HDF_STATUS相关状态写入DA的目标值
startdevice:结构体指针,核心层DAC控制器。无HDF_STATUS相关状态开启DAC设备
stopdevice:结构体指针,核心层DAC控制器。无HDF_STATUS相关状态关闭DAC设备

表 2 DacLockMethod结构体成员函数功能说明

函数成员入参出参返回值功能
lockdevice:结构体指针,核心层DAC设备对象。无HDF_STATUS相关状态获取临界区锁
unlockdevice:结构体指针,核心层DAC设备对象。无HDF_STATUS相关状态释放临界区锁

开发步骤

DAC模块适配包含以下四个步骤:

  1. 实例化驱动入口

  2. 配置属性文件

  3. 实例化核心层函数

  4. 驱动调试

开发实例

下方将Hi3516DV300的驱动//device/soc/hisilicon/common/platform/dac/dac_hi35xx.c为例,展示驱动适配者需要提供哪些内容来完整实现设备功能。

  1. 实例化驱动入口

    驱动开发首先需要实例化驱动入口,驱动入口必须为HdfDriverEntry(在hdf_device_desc.h中定义)类型的全局变量,且moduleName要和//vendor/hisilicon/hispark_taurus/hdf_config/device_info/device_info.hcs中保持一致。HDF框架会汇总所有加载的驱动的HdfDriverEntry对象入口,形成一个类似数组的段地址空间,方便上层调用。

    一般在加载驱动时HDF会先调用Init函数加载该驱动。当Init调用异常时,HDF框架会调用Release释放驱动资源并退出。

    static struct HdfDriverEntry g_dacDriverEntry = {
        .moduleVersion = 1,
        .Init = VirtualDacInit,
        .Release = VirtualDacRelease,
        .moduleName = "virtual_dac_driver",       //【必要且与device_info.hcs文件内的模块名匹配】
    };
    HDF_INIT(g_dacDriverEntry);                   // 调用HDF_INIT将驱动入口注册到HDF框架中

    // 核心层dac_core.c管理器服务的驱动入口
    struct HdfDriverEntry g_dacManagerEntry = {
        .moduleVersion = 1,
        .Bind = DacManagerBind,                   // DAC不需要实现Bind,本例是一个空实现,驱动适配者可根据自身需要添加相关操作
        .Init = DacManagerInit,                   // 见Init参考
        .Release = DacManagerRelease,             // 见Release参考
        .moduleName = "HDF_PLATFORM_DAC_MANAGER", // 这与device_info.hcs文件中device0对应
    };
    HDF_INIT(g_dacManagerEntry);                  // 调用HDF_INIT将驱动入口注册到HDF框架中

  2. 配置属性文件

    • 添加//vendor/hisilicon/hispark_taurus/hdf_config/device_info/device_info.hcs器件属性文件。

      器件属性值对于驱动适配者的驱动实现以及核心层DacDevice相关成员的默认值或限制范围有密切关系,比如设备通道的个数以及传输速率的最大值,会影响DacDevice相关成员的默认值。

      由于采用了统一服务模式,device_info.hcs文件中第一个设备节点必须为DAC管理器,其各项参数如表3所示:

      表 3 device_info.hcs节点参数说明

      成员名值
      policy驱动服务发布的策略,DAC管理器具体配置为2,表示驱动对内核态和用户态都发布服务
      priority驱动启动优先级(0-200),值越大优先级越低,优先级相同则不保证device的加载顺序。DAC管理器具体配置为52
      permission驱动创建设备节点权限,DAC管理器具体配置为0664
      moduleName驱动名称,DAC管理器固定为HDF_PLATFORM_DAC_MANAGER
      serviceName驱动对外发布服务的名称,DAC管理器服务名设置为HDF_PLATFORM_DAC_MANAGER
      deviceMatchAttr驱动私有数据匹配的关键字,DAC管理器没有使用,可忽略

      从第二个节点开始配置具体DAC控制器信息,此节点并不表示某一路DAC控制器,而是代表一个资源性质设备,用于描述一类DAC控制器的信息。本例只有一个DAC设备,如有多个设备,则需要在device_info.hcs文件增加deviceNode信息,以及在dac_config.hcs文件中增加对应的器件属性。

    • device_info.hcs配置参考。

      root {
          device_dac :: device {
              // device0是DAC管理器
              device0 :: deviceNode {
                  policy = 0;
                  priority = 52;
                  permission = 0644;
                  serviceName = "HDF_PLATFORM_DAC_MANAGER";
                  moduleName = "HDF_PLATFORM_DAC_MANAGER";
              }
          }
          // dac_virtual是DAC控制器
          dac_virtual :: deviceNode {
              policy = 0;
              priority = 56;
              permission = 0644;
              moduleName = "virtual_dac_driver";        // 【必要】用于指定驱动名称,需要与期望的驱动Entry中的moduleName一致。
              serviceName = "VIRTUAL_DAC_DRIVER";       // 【必要】驱动对外发布服务的名称,必须唯一。
              deviceMatchAttr = "virtual_dac";          // 【必要】用于配置控制器私有数据,要与dac_config.hcs中对应控制器保持一致。
          }
      }

    • 添加dac_test_config.hcs器件属性文件。

      在具体产品对应目录下新增文件用于驱动配置参数(例如hispark_taurus开发板:vendor/hisilicon/hispark_taurus/hdf_config/hdf_test/dac_test_config.hcs),其中配置参数如下:

      root {
          platform {
          dac_config {
                  match_attr = "virtual_dac"; // 【必要】需要和device_info.hcs中的deviceMatchAttr值一致
                  template dac_device {
                      deviceNum = 0;          // 设备号
                      validChannel = 0x1;     // 有效通道1
                      rate = 20000;           // 速率
                  }
                  device_0 :: dac_device {
                      deviceNum = 0;          // 设备号
                      validChannel = 0x2;     // 有效通道2
                  }
              }
          }
      }


      需要注意的是,新增dac_config.hcs配置文件后,必须在hdf.hcs文件中将其包含,否则配置文件无法生效。

      例如:本例中dac_config.hcs所在路径为device/soc/hisilicon/hi3516dv300/sdk_liteos/hdf_config/dac/dac_config.hcs,则必须在产品对应的hdf.hcs中添加如下语句:

      #include "../../../../device/soc/hisilicon/hi3516dv300/sdk_liteos/hdf_config/dac/dac_config.hcs" // 配置文件相对路径

  3. 实例化核心层函数

    • 初始化DacDevice成员。

      在VirtualDacParseAndInit函数中对DacDevice成员进行初始化操作。

      // 虚拟驱动自定义结构体
      struct VirtualDacDevice {
          // DAC设备结构体
          struct DacDevice device;
          // DAC设备号
          uint32_t deviceNum;
          // 有效通道
          uint32_t validChannel;
          // DAC速率
          uint32_t rate;
      };
      // 解析并且初始化核心层DacDevice对象
      static int32_t VirtualDacParseAndInit(struct HdfDeviceObject *device, const struct DeviceResourceNode *node)
      {
          // 定义返回值
          int32_t ret;
          // DAC设备虚拟指针
          struct VirtualDacDevice *virtual = NULL;
          (void)device;
          // 给virtual指针开辟空间
          virtual = (struct VirtualDacDevice *)OsalMemCalloc(sizeof(*virtual));
          if (virtual == NULL) {
              // 为空则返回错误参数
              HDF_LOGE("%s: Malloc virtual fail!", __func__);
              return HDF_ERR_MALLOC_FAIL;
          }
          // 读取属性文件配置参数
          ret = VirtualDacReadDrs(virtual, node);
          if (ret != HDF_SUCCESS) {
              // 读取失败
              HDF_LOGE("%s: Read drs fail! ret:%d", __func__, ret);
              // 释放virtual空间
              OsalMemFree(virtual);
              // 指针置为NULL
              virtual = NULL;
              return ret;
          }
          // 初始化虚拟指针
          VirtualDacDeviceInit(virtual);
          // 对DacDevice中priv对象初始化
          virtual->device.priv = (void *)node;
          // 对DacDevice中devNum对象初始化
          virtual->device.devNum = virtual->deviceNum;
          // 对DacDevice中ops对象初始化
          virtual->device.ops = &g_method;
          // 添加DAC设备
          ret = DacDeviceAdd(&virtual->device);
          if (ret != HDF_SUCCESS) {
              // 添加设备失败
              HDF_LOGE("%s: add Dac controller failed! ret = %d", __func__, ret);
              // 释放virtual空间
              OsalMemFree(virtual);
              // 虚拟指针置空
              virtual = NULL;
              return ret;
          }

          return HDF_SUCCESS;
      }

    • 自定义结构体参考。

      通过自定义结构体定义DAC数模转换必要的参数,在定义结构体时需要根据设备的功能参数来实现自定义结构体,从驱动的角度看,自定义结构体是参数和数据的载体,dac_config.hcs文件中传递的参数和数据会被HDF驱动模块的DacTestReadConfig函数读入,通过DeviceResourceIface来初始化结构体成员,其中一些重要数值也会传递给核心层DacDevice对象,例如设备号、总线号等。

      struct VirtualDacDevice {
          struct DacDevice device; //【必要】是核心层控制对象,具体描述见下面
          uint32_t deviceNum;      //【必要】设备号
          uint32_t validChannel;   //【必要】有效通道
          uint32_t rate;           //【必要】采样率
      };

      // DacDevice是核心层控制器结构体,其中的成员在Init函数中会被赋值。
      struct DacDevice {
          const struct DacMethod *ops;
          OsalSpinlock spin;       // 自旋锁
          uint32_t devNum;         // 设备号
          uint32_t chanNum;        // 设备通道号
          const struct DacLockMethod *lockOps;
          void *priv;
      };

    • 实例化DacDevice成员DacMethod。

      VirtualDacWrite、VirtualDacStop、VirtualDacStart函数会在dac_virtual.c文件中进行模块功能的实例化。

      static const struct DacMethod g_method = {
          .write = VirtualDacWrite, // DAC设备写入值
          .stop = VirtualDacStop,   // 停止DAC设备
          .start = VirtualDacStart, // 开始启动DAC设备
      };


       说明:
      DacDevice成员DacMethod的定义和成员说明见接口说明。

    • Init函数开发参考。

      入参:

      HdfDeviceObject这个是整个驱动对外提供的接口参数,具备HCS配置文件的信息。

      返回值:

      HDF_STATUS相关状态(表4为部分展示,如需使用其他状态,可参考//drivers/hdf_core/interfaces/inner_api/utils/hdf_base.h中HDF_STATUS定义)。

      表 4 HDF_STATUS相关状态说明

      状态(值)问题描述
      HDF_ERR_INVALID_OBJECT控制器对象非法。
      HDF_ERR_INVALID_PARAM参数非法。
      HDF_ERR_MALLOC_FAIL内存分配失败。
      HDF_ERR_IOI/O 错误。
      HDF_SUCCESS传输成功。
      HDF_FAILURE传输失败。

      函数说明:

      初始化自定义结构体对象,初始化DacDevice成员,并调用核心层DacDeviceAdd函数。

      static int32_t VirtualDacParseAndInit(struct HdfDeviceObject *device, const struct DeviceResourceNode *node)
      {
          // 定义返回值参数
          int32_t ret;
          // DAC设备的结构体指针
          struct VirtualDacDevice *virtual = NULL;
          (void)device;
          // 分配指定大小的内存
          virtual = (struct VirtualDacDevice *)OsalMemCalloc(sizeof(*virtual));
          if (virtual == NULL) {
              // 分配内存失败
              HDF_LOGE("%s: Malloc virtual fail!", __func__);
              return HDF_ERR_MALLOC_FAIL;
          }
          // 读取hcs中的node节点参数,函数定义见下方
          ret = VirtualDacReadDrs(virtual, node);
          if (ret != HDF_SUCCESS) {
              // 读取节点失败
              HDF_LOGE("%s: Read drs fail! ret:%d", __func__, ret);
              goto __ERR__;
          }
          // 初始化DAC设备指针
          VirtualDacDeviceInit(virtual);
          // 节点数据传入私有数据
          virtual->device.priv = (void *)node;
          // 传入设备号
          virtual->device.devNum = virtual->deviceNum;
          // 传入方法
          virtual->device.ops = &g_method;
          // 添加DAC设备
          ret = DacDeviceAdd(&virtual->device);
          if (ret != HDF_SUCCESS) {
              // 添加DAC设备失败
              HDF_LOGE("%s: add Dac controller failed! ret = %d", __func__, ret);
              goto __ERR__;
          }
          // 成功添加DAC设备
          return HDF_SUCCESS;
      __ERR__:
          // 如果指针为空
          if (virtual != NULL) {
              // 释放内存
              OsalMemFree(virtual);
              // 指针置空
              virtual = NULL;
          }

          return ret;
      }

      static int32_t VirtualDacInit(struct HdfDeviceObject *device)
      {
          // 定义返回值参数
          int32_t ret;
          // 设备结构体子节点
          const struct DeviceResourceNode *childNode = NULL;
          // 入参指针进行判断
          if (device == NULL || device->property == NULL) {
              // 入参指针为空
              HDF_LOGE("%s: device or property is NULL", __func__);
              return HDF_ERR_INVALID_OBJECT;
          }
          // 入参指针不为空
          ret = HDF_SUCCESS;
          DEV_RES_NODE_FOR_EACH_CHILD_NODE(device->property, childNode) {
              // 解析子节点
              ret = VirtualDacParseAndInit(device, childNode);
              if (ret != HDF_SUCCESS) {
                  // 解析失败
                  break;
              }
          }
          // 解析成功
          return ret;
      }

      static int32_t VirtualDacReadDrs(struct VirtualDacDevice *virtual, const struct DeviceResourceNode *node)
      {
          struct DeviceResourceIface *drsOps = NULL;

          // 获取drsOps方法
          drsOps = DeviceResourceGetIfaceInstance(HDF_CONFIG_SOURCE);
          if (drsOps == NULL || drsOps->GetUint32 == NULL || drsOps->GetUint16 == NULL) {
              HDF_LOGE("%s: Invalid drs ops fail!", __func__);
              return HDF_FAILURE;
          }
          // 将配置参数依次读出,并填充至结构体中
          if (drsOps->GetUint32(node, "deviceNum", &virtual->deviceNum, 0) != HDF_SUCCESS) {
              HDF_LOGE("%s: Read deviceNum fail!", __func__);
              return HDF_ERR_IO;
          }
          if (drsOps->GetUint32(node, "validChannel", &virtual->validChannel, 0) != HDF_SUCCESS) {
              HDF_LOGE("%s: Read validChannel fail!", __func__);
              return HDF_ERR_IO;
          }
          if (drsOps->GetUint32(node, "rate", &virtual->rate, 0) != HDF_SUCCESS) {
              HDF_LOGE("%s: Read rate fail!", __func__);
              return HDF_ERR_IO;
          }
          return HDF_SUCCESS;
      }

    • Release函数开发参考。

      入参:

      HdfDeviceObject是整个驱动对外提供的接口参数,具备HCS配置文件的信息。

      返回值:

      无。

      函数说明:

      释放内存和删除控制器,该函数需要在驱动入口结构体中赋值给Release接口,当HDF框架调用Init函数初始化驱动失败时,可以调用Release释放驱动资源。

       说明:
      所有强制转换获取相应对象的操作前提是在Init函数中具备对应赋值的操作。

      static void VirtualDacRemoveByNode(const struct DeviceResourceNode *node)
      {
          // 定义返回值参数
          int32_t ret;
          // 定义DAC设备号
          int16_t devNum;
          // DAC设备结构体指针
          struct DacDevice *device = NULL;
          // DAC虚拟结构体指针
          struct VirtualDacDevice *virtual = NULL;
          // 设备资源接口结构体指针
          struct DeviceResourceIface *drsOps = NULL;
          // 通过实例入口获取设备资源
          drsOps = DeviceResourceGetIfaceInstance(HDF_CONFIG_SOURCE);
          // 入参指判空
          if (drsOps == NULL || drsOps->GetUint32 == NULL) {
              // 指针为空
              HDF_LOGE("%s: invalid drs ops fail!", __func__);
              return;
          }
          // 获取devNum节点的数据
          ret = drsOps->GetUint16(node, "devNum", (uint16_t *)&devNum, 0);
          if (ret != HDF_SUCCESS) {
              // 获取失败
              HDF_LOGE("%s: read devNum fail!", __func__);
              return;
          }
          // 获取DAC设备号
          device = DacDeviceGet(devNum);
          // 判断DAC设备号以及数据是否为空
          if (device != NULL && device->priv == node) {
              // 为空释放DAC设备号
              DacDevicePut(device);
              // 移除DAC设备号
              DacDeviceRemove(device);
              virtual = (struct VirtualDacDevice *)device;
              // 释放虚拟指针
              OsalMemFree(virtual);
          }
          return;
      }

      static void VirtualDacRelease(struct HdfDeviceObject *device)
      {
          // 定义设备资源子节点结构体指针
          const struct DeviceResourceNode *childNode = NULL;
          // 入参指针判空
          if (device == NULL || device->property == NULL) {
              // 入参指针为空
              HDF_LOGE("%s: device or property is NULL", __func__);
              return;
          }

          DEV_RES_NODE_FOR_EACH_CHILD_NODE(device->property, childNode) {
              // 通过节点移除DAC
              VirtualDacRemoveByNode(childNode);
          }
      }

  4. 驱动调试

    【可选】针对新增驱动程序,建议验证驱动基本功能,例如挂载后的测试用例是否成功等。

嵌入式——数字/模拟转换模块(DAC) 指数字/模拟转换器)可以配置为8位或12位模式,也可以与DMA控制器配合使用。ADC 与 DAC是模拟电路与数字电路之间的桥梁。 阅读详情

相关推荐

鸿蒙OpenHarmony HDF 驱动开发

学习openharmony hdf驱动框架

嵌入式软硬件设计/方案设计 5628

ADC和DAC的工作原理及其区别

ADC和DAC的工作原理及其区别。。ADC和DAC都是用于模拟信号与数字信号之间的转换器。。ADC,即模数转换器,是将连续的模拟信号转换为数字信号的电路。。

yishuihanq的博客 6万+

OpenHarmony南向设备开发:子系统平台驱动使用-DAC

DAC(Digital to Analog Converter)是一种通过电流、电压或电荷的形式将数字信号转换为模拟信号的设备......

初一十五的博客 1118

DAC详解

数字/模拟转换模块(DAC)是12位数字输入,电压输出的数字/模拟转换器。DAC可以配置为8位 或12位模式,也可以与DMA控制器配合使用。DAC工作在12位模式时,数据可以设置成左对齐或右对齐。DAC模块有2个输出通道,每个通道都有单独的转换器。在双DAC模式下,2个通道可以独立地进行转换,也可以同时进行转换并同步地更新2个通道的输出。DAC可以通过引脚输入参考电压VREF+以获得更精确的转换结果。......

Bit_Dong的博客 1万+

OpenHarmony(鸿蒙南向)——平台驱动指南【DAC】

DAC(Digital to Analog Converter)是一种通过电流、电压或电荷的形式将数字信号转换为模拟信号的设备,主要用于:作为过程控制计算机系统的输出通道,与执行器相连,实现对生产过程的自动控制。在利用反馈技术的模数转换器设计中,作为重要的功能模块呈现。DAC接口定义了完成DAC传输的通用方法集合,包括:DAC设备管理:打开或关闭DAC设备。DAC设置目标值:设置DAC设备需要将数字信号转成模拟信号的目标值。

鸿蒙开发知识记录 1465

鸿蒙OpenHarmony【平台驱动使用之DAC】 子系统

DAC(Digital to Analog Converter)是一种通过电流、电压或电荷的形式将数字信号转换为模拟信号的设备

zxc95279527q的博客 816

【入门到实战】OpenHarmony子系统平台驱动使用:DAC

DAC是一种通过电流、电压或电荷的形式将数字信号转换为模拟信号的设备.......

Androidbye的博客 670

OpenHarmony(鸿蒙南向)——平台驱动开发【DAC】

DAC(Digital to Analog Converter)是一种通过电流、电压或电荷的形式将数字信号转换为模拟信号的设备。DAC模块支持数模转换的开发。它主要用于:作为过程控制计算机系统的输出通道,与执行器相连,实现对生产过程的自动控制。在利用反馈技术的模数转换器设计中,作为重要的功能模块呈现。DAC模块主要在设备中数模转换、音频输出和电机控制等设备使用,设置将DAC模块传入的数字信号转换为输出模拟信号时需要用到DAC数模转换驱动。

maniuT的博客 1417

OpenHarmony南向设备开发:子系统平台驱动开发-DAC

DAC(Digital to Analog Converter)是一种通过电流、电压或电荷的形式将数字信号转换为模拟信号的设备。

初一十五的博客 958

DAC数模转换器(DAC特性、DAC工作原理、DAC输出实验配置步骤、DAC输出三角波实验、DAC输出正弦波实验配置步骤、PWM + RC滤波器、PWM DAC技术实现原理)

DAC数模转换器(DAC特性、DAC工作原理、DAC输出实验配置步骤、DAC输出三角波实验、DAC输出正弦波实验配置步骤、PWM + RC滤波器、PWM DAC技术实现原理)

扬帆起航 1万+

腾讯云TDSQL MySQL版 - 开发指南兼容性

语言结构 分布式实例支持所有 MySQL 使用的文字格式,包括: String Literals Numeric Literals Date and Time Literals Hexadecimal Literals Bit-Value Literals Boolean Literals NULL Values String Literals String Literals 是一个 bytes 或者 characters 的序列,两端被单引号'或者双引号"包围,TDSQL MySQL版

weixin_43872058的博客 911

【鸿蒙南向开发】OpenHarmony 平台驱动开发【DAC】

DAC(Digital to Analog Converter)是一种通过电流、电压或电荷的形式将数字信号转换为模拟信号的设备。DAC模块支持数模转换的开发。它主要用于:作为过程控制计算机系统的输出通道,与执行器相连,实现对生产过程的自动控制。在利用反馈技术的模数转换器设计中,作为重要的功能模块呈现。DAC模块主要在设备中数模转换、音频输出和电机控制等设备使用,设置将DAC模块传入的数字信号转换为输出模拟信号时需要用到DAC数模转换驱动。

adaedwa187545的博客 1043

802.11 NDP Sounding

NDP Sounding1.NDP原理2.NDP 过程3.帧结构3.1 NDPA结构3.2 CBF帧 1.NDP原理 802.11n标准提供的波束成形技术,可以通过预先补偿发射天线的相位,让两条波束进行叠加以实现最好的效果 显式波束成形需要终端反馈信道信息: AP向STA发送探测数据(NDP: null data packet sounding) STA向AP反馈信道信息(Compressed beamforming) AP根据STA的反馈或自行计算的权重信息进行波束成形 2.NDP 过程 802.

weixin_45799954的博客 8268

【鸿蒙南向开发】—— OpenHarmony 平台驱动开发【DAC】

DAC(Digital to Analog Converter)是一种通过电流、电压或电荷的形式将数字信号转换为模拟信号的设备。DAC模块支持数模转换的开发。它主要用于:作为过程控制计算机系统的输出通道,与执行器相连,实现对生产过程的自动控制。在利用反馈技术的模数转换器设计中,作为重要的功能模块呈现。DAC模块主要在设备中数模转换、音频输出和电机控制等设备使用,设置将DAC模块传入的数字信号转换为输出模拟信号时需要用到DAC数模转换驱动。

pengjiadashaoye的博客 1141

知识图谱的数据挖掘与分析

1. 背景介绍 1.1 数据挖掘的崛起 随着互联网的普及和大数据技术的发展,数据挖掘已经成为了计算机科学领域的热门研究方向。数据挖掘是从大量的、不完全的、有噪声的、模糊的、随机的实际应用数据中,通过计算机科学、统计学、信息论等多学科交叉的方法,挖掘出有用信息和知识的过程。数据挖掘的目标是从数据中发现有

AI天才研究院 1601

ARMv8/ARMv9的TLB深度学习

千万不要人云亦云。一个TLB entry里有很多很多东西的,有100多个比特位呢,并不是仅仅只有VA/PA/nG/VMID/ASID等。.👉👉👉 个人博客笔记导读目录(全部) 👈👈👈。

baron-周贺贺-代码改变世界ctw 1571

OpenHarmony平台驱动开发(三),DAC

DAC模块主要在设备中数模转换、音频输出和电机控制等设备使用,设置将DAC模块传入的数字信号转换为输出模拟信号时需要用到DAC数模转换驱动。当驱动开发者需要将DAC设备适配到OpenHarmony时,需要进行DAC驱动适配,下文将介绍如何进行DAC驱动适配。

__Benco的博客 853

第7次CCF PTA编程培训师资认证-T1 真题解析(2024下)

B。

lan_in的博客 515

【鸿蒙设备开发】OpenHarmony 平台驱动指南【DAC】

DAC(Digital to Analog Converter)是一种通过电流、电压或电荷的形式将数字信号转换为模拟信号的设备,主要用于:作为过程控制计算机系统的输出通道,与执行器相连,实现对生产过程的自动控制。在利用反馈技术的模数转换器设计中,作为重要的功能模块呈现。DAC接口定义了完成DAC传输的通用方法集合,包括:DAC设备管理:打开或关闭DAC设备。DAC设置目标值:设置DAC设备需要将数字信号转成模拟信号的目标值。

achenbusi的博客 1109

【毕业设计】基于雷达与深度学习的摔倒检测——雷达数据集处理

雷达原始数据是时域非平稳信号,快速傅里叶变换(Fast Fourier Transformation, FFT)不能很好地提取微多普勒效应的模式特征。因此短时傅里叶变换(Short Time Fourier Transformation, STFT)被应用于雷达信号的时频谱分析。本文主要介绍雷达数据集的预处理过程,包括时频谱图的中值滤波与 SVD 分解。

洋洋Young的博客 1809

Codex 桌面端自定义模型列表为空 — 修复记录

摘要:Codex桌面端首次启动正常,但二次启动后出现中文界面且模型列表丢失。问题根源在于Electron的Chromium持久化状态损坏,导致UI渲染异常。解决方案包括:1) 将config.toml中的模型路径改为绝对路径;2) 删除损坏的状态文件.codex-global-state.json;3) 清除Chromium用户数据目录AppData\Roaming\Codex\web。验证显示修改后模型功能恢复正常,重装无效的原因是卸载未清除用户数据目录。

猿小白的博客 1159

鸿蒙开发进阶(OpenHarmony)平台驱动-DAC模拟信号

DAC(Digital to Analog Converter)是一种通过电流、电压或电荷的形式将数字信号转换为模拟信号的设备,

WEZC156465的博客 1180

深度强化学习在足式机器人中的应用 (一):基础原理与仿真环境

我们将首先深入探讨其背后的核心挑战与技术栈,然后详细推导机器人学和强化学习的基本数学原理,特别是剖析在机器人控制领域表现卓越的PPO算法。下面的独立Python脚本展示了Isaac Gym的基本API用法,加载一个Go1机器人(假设URDF已准备好),并让它执行一个简单的预设动作(正弦波运动),以此来熟悉仿真流程。:代码的核心是直接操作GPU上的PyTorch张量,避免了CPU和GPU之间的数据拷贝,这是实现高性能的关键。:所有计算(如伪策略中的正弦波计算)都应该是向量化的,一次性为所有。

VectorShift的博客 229

【鸿蒙南向开发】OpenHarmony 平台驱动指南【DAC】

DAC(Digital to Analog Converter)是一种通过电流、电压或电荷的形式将数字信号转换为模拟信号的设备,主要用于:作为过程控制计算机系统的输出通道,与执行器相连,实现对生产过程的自动控制。在利用反馈技术的模数转换器设计中,作为重要的功能模块呈现。DAC接口定义了完成DAC传输的通用方法集合,包括:DAC设备管理:打开或关闭DAC设备。DAC设置目标值:设置DAC设备需要将数字信号转成模拟信号的目标值。

adaedwa187545的博客 1023

C# WinForm 基于DirectShow.dll编写的程序,可边预览边保存视频,音频和图片

基于微软的DirectShow.dll的二次开发1.自动识别连接的摄像头跟麦克风且可以对其进行选择(默认选中第一个)2.可录制wmv和avi两种格式的视频并且都带有音频,avi可以录制的分辨率和帧数进行选择,wmv默认进行了淸晰度优化如不喜欢可去除代码中有相关提示3.可在预览点开之后进行拍照,也可边录制视频边拍照4.添加了视频和音频的压缩功能(酌情使用)这次二次开发发现C#对DirectShow的相关信息太少,这次做完也不敢藏私共享出来,还望大家指正

lwip-2.0.3

lwip是瑞典计算机科学院(SICS)的Adam Dunkels 开发的一个小型开源的TCP/IP协议栈。实现的重点是在保持TCP协议主要功能的基础上减少对RAM 的占用。

OpenHarmony平台驱动使用(三),DAC

DAC(Digital to Analog Converter)是一种通过电流、电压或电荷的形式将数字信号转换为模拟信号的设备,主要用于:作为过程控制计算机系统的输出通道,与执行器相连,实现对生产过程的自动控制。在利用反馈技术的模数转换器设计中,作为重要的功能模块呈现。DAC接口定义了完成DAC传输的通用方法集合,包括:DAC设备管理:打开或关闭DAC设备。DAC设置目标值:设置DAC设备需要将数字信号转成模拟信号的目标值。

__Benco的博客 1347

华为的C语言编程规范.pdf

华为技术有限公司内部技术规范。本规范制定了编写C语言程序的基本原则、规则和建议。从代码的清晰、简洁、可测试、安全、程序效率、可移植各个方面对C语言编程作出了具体指导。

上一篇: 【入门到实战】OpenHarmony子系统平台驱动开发:ADC
下一篇: 【入门到实战】OpenHarmony子系统平台驱动开发:GPIO
懂你的大海
博客等级 码龄6年 9049粉丝 1381原创
评论
成就一亿技术人!
拼手气红包6.0元
还能输入1000个字符

 条评论被折叠 查看
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付:10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明:

1.余额是钱包充值的虚拟货币,按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载,可以购买VIP、付费专栏及课程。

余额充值
