概述

功能简介

ADC(Analog to Digital Converter),即模拟-数字转换器,可将模拟信号转换成对应的数字信号,便于存储与计算等操作。除电源线和地线之外,ADC只需要1根线与被测量的设备进行连接,其物理连线如图1所示:

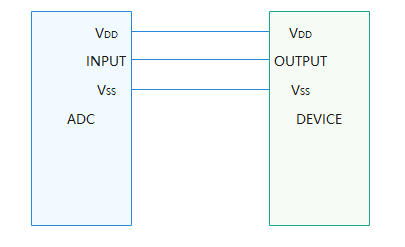

图 1 ADC物理连线示意图

ADC物理连线示意图

基本概念

  • 分辨率

    分辨率指的是ADC模块能够转换的二进制位数,位数越多分辨率越高。

  • 转换误差

    转换误差通常是以输出误差的最大值形式给出。它表示A/D转换器实际输出的数字量和理论上的输出数字量之间的差别。常用最低有效位的倍数表示。

  • 转换时间

    转换时间是指A/D转换器从转换控制信号到来开始,到输出端得到稳定的数字信号所经过的时间。

运作机制

在HDF框架中,同类型设备对象较多时(可能同时存在十几个同类型配置器),若采用独立服务模式,则需要配置更多的设备节点,且相关服务会占据更多的内存资源。相反,采用统一服务模式可以使用一个设备服务作为管理器,统一处理所有同类型对象的外部访问(这会在配置文件中有所体现),实现便捷管理和节约资源的目的。ADC模块即采用统一服务模式(如图2所示)。

ADC模块各分层的作用为:

  • 接口层:提供打开设备,写入数据,关闭设备的能力。

  • 核心层:主要负责服务绑定、初始化以及释放管理器,并提供添加、删除以及获取控制器的能力。

  • 适配层:由驱动适配者实现与硬件相关的具体功能,如控制器的初始化等。

在统一模式下,所有的控制器都被核心层统一管理,并由核心层统一发布一个服务供接口层,因此这种模式下驱动无需再为每个控制器发布服务。

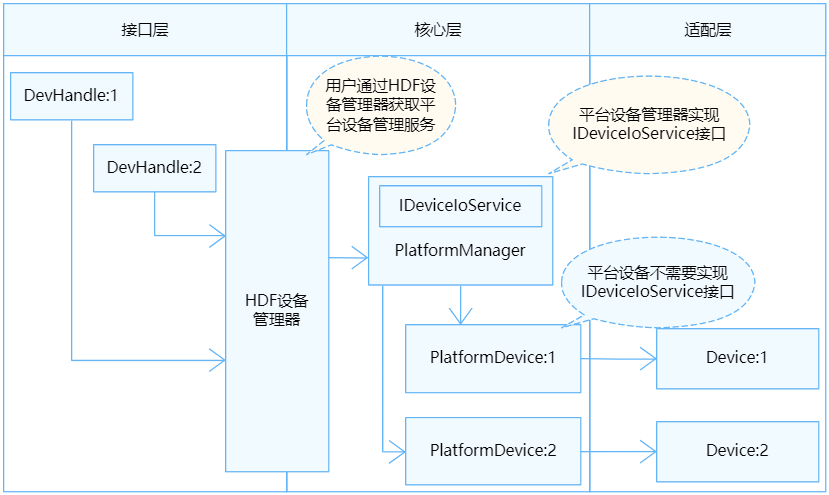

图 2 ADC统一服务模式结构图

ADC统一服务模式结构图

使用指导

场景介绍

ADC设备通常用于将模拟电压转换为数字量,例如与NTC电阻搭配进行温度测量,或者将其他模拟传感器的输出量转换为数字量的场景。当驱动开发者需要将ADC设备适配到OpenHarmony时,需要进行ADC驱动适配,下文将介绍如何进行ADC驱动适配。

接口说明

为了保证上层在调用ADC接口时能够正确的操作硬件,核心层在//drivers/hdf_core/framework/support/platform/include/adc/adc_core.h中定义了以下钩子函数。驱动适配者需要在适配层实现这些函数的具体功能,并与这些钩子函数挂接,从而完成接口层与核心层的交互。

AdcMethod和AdcLockMethod定义:

struct AdcMethod {
    int32_t (*read)(struct AdcDevice *device, uint32_t channel, uint32_t *val);
    int32_t (*start)(struct AdcDevice *device);
    int32_t (*stop)(struct AdcDevice *device);
};

struct AdcLockMethod {
    int32_t (*lock)(struct AdcDevice *device);
    void (*unlock)(struct AdcDevice *device);
};

在适配层中,AdcMethod必须被实现,AdcLockMethod可根据实际情况考虑是否实现。核心层提供了默认的AdcLockMethod,其中使用Spinlock作为保护临界区的锁:

static int32_t AdcDeviceLockDefault(struct AdcDevice *device)
{
    if (device == NULL) {
        return HDF_ERR_INVALID_OBJECT;
    }
    return OsalSpinLock(&device->spin);
}

static void AdcDeviceUnlockDefault(struct AdcDevice *device)
{
    if (device == NULL) {
        return;
    }
    (void)OsalSpinUnlock(&device->spin);
}

static const struct AdcLockMethod g_adcLockOpsDefault = {
    .lock = AdcDeviceLockDefault,
    .unlock = AdcDeviceUnlockDefault,
};

若实际情况不允许使用Spinlock,驱动适配者可以考虑使用其他类型的锁来实现一个自定义的AdcLockMethod。一旦实现了自定义的AdcLockMethod,默认的AdcLockMethod将被覆盖。

表 1 AdcMethod结构体成员的钩子函数功能说明

函数成员入参出参返回值功能
readdevice:结构体指针,核心层ADC控制器
channel:uint32_t类型,传入的通道号
val:uint32_t类型指针,要传出的信号数据HDF_STATUS相关状态读取ADC采样的信号数据
stopdevice:结构体指针,核心层ADC控制器无HDF_STATUS相关状态关闭ADC设备
startdevice:结构体指针,核心层ADC控制器无HDF_STATUS相关状态开启ADC设备

表 2 AdcLockMethod结构体成员函数功能说明

函数成员入参出参返回值功能
lockdevice:结构体指针,核心层ADC设备对象。无HDF_STATUS相关状态获取临界区锁
unlockdevice:结构体指针,核心层ADC设备对象。无HDF_STATUS相关状态释放临界区锁

开发步骤

ADC模块适配包含以下四个步骤:

  1. 实例化驱动入口

    • 实例化HdfDriverEntry结构体成员。

    • 调用HDF_INIT将HdfDriverEntry实例化对象注册到HDF框架中。

  2. 配置属性文件

    • 在device_info.hcs文件中添加deviceNode描述。

    • 【可选】添加adc_config.hcs器件属性文件。

  3. 实例化核心层接口函数

    • 初始化AdcDevice成员。

    • 实例化AdcDevice成员AdcMethod。


       说明:
      实例化AdcDevice成员AdcMethod,其定义和成员说明见接口说明。

  4. 驱动调试

    【可选】针对新增驱动程序,建议验证驱动基本功能,例如挂载后的测试用例是否成功等。

开发实例

下方将基于Hi3516DV300开发板以//device/soc/hisilicon/common/platform/adc/adc_hi35xx.c驱动为示例,展示需要驱动适配者提供哪些内容来完整实现设备功能。

  1. 实例化驱动入口

    驱动入口必须为HdfDriverEntry(在//drivers/hdf_core/interfaces/inner_api/host/shared/hdf_device_desc.h中定义)类型的全局变量,且moduleName要和device_info.hcs中保持一致。HDF框架会将所有加载的驱动的HdfDriverEntry对象首地址汇总,形成一个类似数组的段地址空间,方便上层调用。

    一般在加载驱动时HDF会先调用Bind函数,再调用Init函数加载该驱动。当Init调用异常时,HDF框架会调用Release释放驱动资源并退出。

    ADC驱动入口参考:

    ADC控制器会出现多个设备挂接的情况,因而在HDF框架中首先会为此类型的设备创建一个管理器对象。这样,需要打开某个设备时,管理器对象会根据指定参数查找到指定设备。

    ADC管理器的驱动由核心层实现,驱动适配者不需要关注这部分内容的实现,但在实现Init函数的时候需要调用核心层的AdcDeviceAdd函数,它会实现相应功能。

    static struct HdfDriverEntry g_hi35xxAdcDriverEntry = {
        .moduleVersion = 1,
        .Init = Hi35xxAdcInit,
        .Release = Hi35xxAdcRelease,
        .moduleName = "hi35xx_adc_driver",        // 【必要且与device_info.hcs文件内的模块名匹配】
    };
    HDF_INIT(g_hi35xxAdcDriverEntry);             // 调用HDF_INIT将驱动入口注册到HDF框架中

    // 核心层adc_core.c管理器服务的驱动入口
    struct HdfDriverEntry g_adcManagerEntry = {
        .moduleVersion = 1,
        .Bind = AdcManagerBind,                   // ADC不需要实现Bind,本例是一个空实现,驱动适配者可根据自身需要添加相关操作
        .Init = AdcManagerInit,                   // 见Init参考
        .Release = AdcManagerRelease,             // 见Release参考
        .moduleName = "HDF_PLATFORM_ADC_MANAGER", // 这与device_info.hcs文件中device0对应
    };
    HDF_INIT(g_adcManagerEntry);                  // 调用HDF_INIT将驱动入口注册到HDF框架中


  2. 配置属性文件

    完成驱动入口注册之后,下一步请在//vendor/hisilicon/hispark_taurus/hdf_config/device_info/device_info.hcs文件中添加deviceNode信息,并在adc_config.hcs中配置器件属性。

    deviceNode信息与驱动入口注册相关,器件属性值对于驱动适配者的驱动实现以及核心层AdcDevice相关成员的默认值或限制范围有密切关系。

    统一服务模式的特点是device_info.hcs文件中第一个设备节点必须为ADC管理器,其各项参数如表3所示:

    表 3 device_info.hcs节点参数说明

    成员名值
    policy驱动服务发布的策略,ADC管理器具体配置为2,表示驱动对内核态和用户态都发布服务
    priority驱动启动优先级(0-200),值越大优先级越低。ADC管理器具体配置为50
    permission驱动创建设备节点权限,ADC管理器具体配置为0664
    moduleName驱动名称,ADC管理器固定为HDF_PLATFORM_ADC_MANAGER
    serviceName驱动对外发布服务的名称,ADC管理器服务名设置为HDF_PLATFORM_ADC_MANAGER
    deviceMatchAttr驱动私有数据匹配的关键字,ADC管理器没有使用,可忽略

    从第二个节点开始配置具体ADC控制器信息,第一个节点并不表示某一路ADC控制器,而是代表一个资源性质设备,用于描述一类ADC控制器的信息。本例只有一个ADC设备,如有多个设备,则需要在device_info.hcs文件增加deviceNode信息,以及在adc_config.hcs文件中增加对应的器件属性。

    • device_info.hcs配置参考

      root {
          device_info {
              platform :: host {
                  device_adc :: device {
                      device0 :: deviceNode {
                          policy = 2;
                          priority = 50;
                          permission = 0644;
                          moduleName = "HDF_PLATFORM_ADC_MANAGER";
                          serviceName = "HDF_PLATFORM_ADC_MANAGER";
                      }
                      device1 :: deviceNode {
                          policy = 0;                               // 等于0,不需要发布服务。
                          priority = 55;                            // 驱动启动优先级。
                          permission = 0644;                        // 驱动创建设备节点权限。
                          moduleName = "hi35xx_adc_driver";         //【必要】用于指定驱动名称,需要与期望的驱动Entry中的moduleName一致。
                          serviceName = "HI35XX_ADC_DRIVER";        //【必要】驱动对外发布服务的名称,必须唯一。
                          deviceMatchAttr = "hisilicon_hi35xx_adc"; //【必要】用于配置控制器私有数据,要与adc_config.hcs中对应控制器保持一致,具体的控制器信息在adc_config.hcs中。
                      }
                  }
              }
          }
      }

    • adc_config.hcs配置参考

      此处以Hi3516DV300为例,给出HCS配置参考。其中部分字段为Hi3516DV300特有功能,驱动适配者可根据需要进行删除或添加字段。

      root {
          platform {
              adc_config_hi35xx {
                  match_attr = "hisilicon_hi35xx_adc";
                  template adc_device {
                      regBasePhy = 0x120e0000; // 寄存器物理基地址
                      regSize = 0x34;          // 寄存器位宽
                      deviceNum = 0;           // 设备号
                      validChannel = 0x1;      // 有效通道
                      dataWidth = 10;          // AD转换后的数据位宽,即分辨率
                      scanMode = 1;            // 扫描模式
                      delta = 0;               // 转换结果误差范围
                      deglitch = 0;            // 滤毛刺开关
                      glitchSample = 5000;     // 滤毛刺时间窗口
                      rate = 20000;            // 转换速率
                  }
                  device_0 :: adc_device {
                      deviceNum = 0;
                      validChannel = 0x2;
                  }
              }
          }
      }


      需要注意的是,新增adc_config.hcs配置文件后,必须在hdf.hcs文件中将其包含,否则配置文件无法生效。

      例如:本例中adc_config.hcs所在路径为//device/soc/hisilicon/hi3516dv300/sdk_liteos/hdf_config/adc/adc_config.hcs,则必须在产品对应的hdf.hcs中添加如下语句:

      #include "../../../../device/soc/hisilicon/hi3516dv300/sdk_liteos/hdf_config/adc/adc_config.hcs" // 配置文件相对路径


      本例基于Hi3516DV300开发板的小型系统LiteOS内核运行,对应的hdf.hcs文件路径为vendor/hisilicon/hispark_taurus/hdf_config/hdf.hcs以及//device/hisilicon/hispark_taurus/sdk_liteos/hdf_config/hdf.hcs。驱动适配者需根据实际情况选择对应路径下的文件进行修改。

  3. 实例化核心层函数

    完成驱动入口注册之后,下一步就是以核心层AdcDevice对象的初始化为核心,包括初始化驱动适配者自定义结构体(传递参数和数据),实例化AdcDevice成员AdcMethod(让用户可以通过接口来调用驱动底层函数),实现HdfDriverEntry成员函数(Bind,Init,Release)。

    • 自定义结构体参考。

      从驱动的角度看,自定义结构体是参数和数据的载体,而且adc_config.hcs文件中的数值会被HDF读入并通过DeviceResourceIface来初始化结构体成员,其中一些重要数值(例如设备号、总线号等)也会传递给核心层AdcDevice对象。

      struct Hi35xxAdcDevice {
          struct AdcDevice device;         // 【必要】是核心层控制对象,必须作为自定义结构体的首个成员,其具体描述见下方。
          volatile unsigned char *regBase; // 【必要】寄存器基地址
          volatile unsigned char *pinCtrlBase;
          uint32_t regBasePhy;             // 【必要】寄存器物理基地址
          uint32_t regSize;                // 【必要】寄存器位宽
          uint32_t deviceNum;              // 【必要】设备号
          uint32_t dataWidth;              // 【必要】信号接收的数据位宽
          uint32_t validChannel;           // 【必要】有效通道
          uint32_t scanMode;               // 【必要】扫描模式
          uint32_t delta;
          uint32_t deglitch;
          uint32_t glitchSample;
          uint32_t rate;                   // 【必要】采样率
      };

      // AdcDevice是核心层控制器结构体,其中的成员在Init函数中会被赋值。
      struct AdcDevice {
          const struct AdcMethod *ops;
          OsalSpinlock spin;
          uint32_t devNum;
          uint32_t chanNum;
          const struct AdcLockMethod *lockOps;
          void *priv;
      };

    • AdcDevice成员钩子函数结构体AdcMethod的实例化。

      AdcLockMethod钩子函数结构体本例未实现,若要实例化,可参考I2C驱动开发。

      static const struct AdcMethod g_method = {
          .read = Hi35xxAdcRead,
          .stop = Hi35xxAdcStop,
          .start = Hi35xxAdcStart,
      };

    • Init函数开发参考。

      入参:

      HdfDeviceObject是整个驱动对外提供的接口参数,具备HCS配置文件的信息。

      返回值:

      HDF_STATUS相关状态(表4为部分展示,如需使用其他状态,可参考//drivers/hdf_core/interfaces/inner_api/utils/hdf_base.h中HDF_STATUS定义)。

      表 4 HDF_STATUS相关状态说明

      状态(值)问题描述
      HDF_ERR_INVALID_OBJECT控制器对象非法
      HDF_ERR_INVALID_PARAM参数非法
      HDF_ERR_MALLOC_FAIL内存分配失败
      HDF_ERR_IOI/O错误
      HDF_SUCCESS传输成功
      HDF_FAILURE传输失败

      函数说明:

      初始化自定义结构体对象,初始化AdcDevice成员,并调用核心层AdcDeviceAdd函数。

      static int32_t Hi35xxAdcInit(struct HdfDeviceObject *device)
      {
          int32_t ret;
          struct DeviceResourceNode *childNode = NULL;
          ......
          // 遍历、解析adc_config.hcs中的所有配置节点,并分别调用Hi35xxAdcParseInit函数来初始化device。
          DEV_RES_NODE_FOR_EACH_CHILD_NODE(device->property, childNode) {
              ret = Hi35xxAdcParseInit(device, childNode); // 函数定义见下方
              ......
          }
          HDF_LOGI("%s: adc init success.", __func__);
          return ret;
      }

      static int32_t Hi35xxAdcParseInit(struct HdfDeviceObject *device, struct DeviceResourceNode *node)
      {
          int32_t ret;
          struct Hi35xxAdcDevice *hi35xx = NULL;     //【必要】自定义结构体对象

          (void)device;
          hi35xx = (struct Hi35xxAdcDevice *)OsalMemCalloc(sizeof(*hi35xx));  //【必要】内存分配
          ......
          ret = Hi35xxAdcReadDrs(hi35xx, node);      //【必要】将adc_config文件的默认值填充到结构体中,函数定义见下方
          ......
          hi35xx->regBase = OsalIoRemap(hi35xx->regBasePhy, hi35xx->regSize); //【必要】地址映射
          ......
          hi35xx->pinCtrlBase = OsalIoRemap(HI35XX_ADC_IO_CONFIG_BASE, HI35XX_ADC_IO_CONFIG_SIZE);
          ......
          Hi35xxAdcDeviceInit(hi35xx);               // 【必要】ADC设备的初始化
          hi35xx->device.priv = (void *)node;        // 【必要】存储设备属性
          hi35xx->device.devNum = hi35xx->deviceNum; // 【必要】初始化AdcDevice成员
          hi35xx->device.ops = &g_method;            // 【必要】AdcMethod的实例化对象的挂载
          ret = AdcDeviceAdd(&hi35xx->device);       // 【必要且重要】调用此函数填充核心层结构体,返回成功信号后驱动才完全接入平台核心层。
          ......
          return HDF_SUCCESS;

      __ERR__:
          if (hi35xx != NULL) {                      // 若不成功,需要执行去初始化相关函数。
              if (hi35xx->regBase != NULL) {
                  OsalIoUnmap((void *)hi35xx->regBase);
                  hi35xx->regBase = NULL;
              }
              AdcDeviceRemove(&hi35xx->device);
              OsalMemFree(hi35xx);
          }
          return ret;
      }

      static int32_t Hi35xxAdcReadDrs(struct Hi35xxAdcDevice *hi35xx, const struct DeviceResourceNode *node)
      {
          int32_t ret;
          struct DeviceResourceIface *drsOps = NULL;

          // 获取drsOps方法
          drsOps = DeviceResourceGetIfaceInstance(HDF_CONFIG_SOURCE);
          if (drsOps == NULL || drsOps->GetUint32 == NULL) {
              HDF_LOGE("%s: invalid drs ops", __func__);
              return HDF_ERR_NOT_SUPPORT;
          }
          // 将配置参数依次读出,并填充至结构体中
          ret = drsOps->GetUint32(node, "regBasePhy", &hi35xx->regBasePhy, 0);
          if (ret != HDF_SUCCESS) {
              HDF_LOGE("%s: read regBasePhy failed", __func__);
              return ret;
          }
          ret = drsOps->GetUint32(node, "regSize", &hi35xx->regSize, 0);
          if (ret != HDF_SUCCESS) {
              HDF_LOGE("%s: read regSize failed", __func__);
              return ret;
          }
          ......
          return HDF_SUCCESS;
      }

    • Release函数开发参考。

      入参:

      HdfDeviceObject是整个驱动对外提供的接口参数,具备HCS配置文件的信息。

      返回值:

      无。

      函数说明:

      释放内存和删除控制器,该函数需要在驱动入口结构体中赋值给Release接口,当HDF框架调用Init函数初始化驱动失败时,可以调用Release释放驱动资源。

      static void Hi35xxAdcRelease(struct HdfDeviceObject *device)
      {
          const struct DeviceResourceNode *childNode = NULL;
          ......
          // 遍历、解析adc_config.hcs中的所有配置节点,并分别进行Release操作。
          DEV_RES_NODE_FOR_EACH_CHILD_NODE(device->property, childNode) {
              Hi35xxAdcRemoveByNode(childNode);// 函数定义见下
          }
      }

      static void Hi35xxAdcRemoveByNode(const struct DeviceResourceNode *node)
      {
          int32_t ret;
          int32_t deviceNum;
          struct AdcDevice *device = NULL;
          struct Hi35xxAdcDevice *hi35xx = NULL;
          struct DeviceResourceIface *drsOps = NULL;

          drsOps = DeviceResourceGetIfaceInstance(HDF_CONFIG_SOURCE);
          ......
          ret = drsOps->GetUint32(node, "deviceNum", (uint32_t *)&deviceNum, 0);
          ......
          // 可以调用AdcDeviceGet函数通过设备的deviceNum获取AdcDevice对象,以及调用AdcDeviceRemove函数来释放AdcDevice对象的内容。
          device = AdcDeviceGet(deviceNum);
          if (device != NULL && device->priv == node) {
              AdcDevicePut(device);
              AdcDeviceRemove(device);                   //【必要】主要是从管理器驱动那边移除AdcDevice对象。
              hi35xx = (struct Hi35xxAdcDevice *)device; //【必要】通过强制转换获取自定义的对象并进行Release操作。这一步的前提是device必须作为自定义结构体的首个成员。
              OsalIoUnmap((void *)hi35xx->regBase);
              OsalMemFree(hi35xx);
          }
          return;
      }

  4. 驱动调试

    【可选】针对新增驱动程序,建议验证驱动基本功能,例如挂载后的测试用例是否成功等。

OpenHarmony南向设备开发:子系统平台驱动开发-ADC ADC(Analog to Digital Converter),即模拟-数字转换器,可将模拟信号转换成对应的数字信号,便于存储与计算等操作。 阅读详情

相关推荐

鸿蒙OpenHarmony【平台驱动使用之ADC】 子系统

ADC(Analog to Digital Converter),即模拟-数字转换器,可将模拟信号转换成对应的数字信号,便于存储与计算等操作。除电源线和地线之外,ADC只需要1根线与被测量的设备进行连接,

zxc95279527q的博客 1174

【入门到实战】OpenHarmony子系统平台驱动使用:ADC

ADC,即模拟-数字转换器,可将模拟信号转换成对应的数字信号,便于存储与计算等操作。

Androidbye的博客 785

OpenHarmony:全流程讲解如何编写ADC平台驱动以及应用程序

ADC驱动

m0_64420071的博客 1882

OpenHarmony驱动子系统开发

幕布: 文档链接: https://www.mubucm.com/doc/3bgH9y_8Rnm 密码: wu9i 课程链接: https://www.bilibili.com/video/BV1tv411b7SA?spm_id_from=333.999.0.0 文章目录HarmonyOS驱动子系统开发1. 操作GPIO1.1 GPIO API介绍1.1.1wifiiot_gpio.h接口简介:功能接口:1.1.2 wifiiot_gpio_ex.h接口简介:功能接口:1.2 查看LED对应的GPIO引脚1

繁依Fanyi的博客 1万+

OpenHarmony(鸿蒙南向)——平台驱动开发【ADC】

ADC(Analog to Digital Converter),即模拟-数字转换器,可将模拟信号转换成对应的数字信号,便于存储与计算等操作。图 1ADC物理连线示意图ADC设备通常用于将模拟电压转换为数字量,例如与NTC电阻搭配进行温度测量,或者将其他模拟传感器的输出量转换为数字量的场景。当驱动开发者需要将ADC设备适配到OpenHarmony时,需要进行ADC驱动适配,下文将介绍如何进行ADC驱动适配。

鸿蒙开发知识记录 1517

OpenHarmony南向设备开发:子系统平台驱动使用-ADC

ADC(Analog to Digital Converter),即模拟-数字转换器,可将模拟信号转换成对应的数字信号,便于存储与计算等操作。

初一十五的博客 854

OpenHarmony平台驱动开发(一),ADC

ADC设备通常用于将模拟电压转换为数字量,例如与NTC电阻搭配进行温度测量,或者将其他模拟传感器的输出量转换为数字量的场景。当驱动开发者需要将ADC设备适配到OpenHarmony时,需要进行ADC驱动适配,下文将介绍如何进行ADC驱动适配。

__Benco的博客 1367

鸿蒙OpenHarmony【子系统驱动概述】

OpenHarmony采用多内核(Linux内核或者LiteOS)设计,支持系统在不同资源容量的设备部署。当相同的硬件部署不同内核时,如何能够让设备驱动程序在不同内核间平滑迁移,消除驱动代码移植适配和维护的负担,是OpenHarmony驱动子系统需要解决的重要问题。

CS9527DND的博客 907

【鸿蒙南向开发】OpenHarmony 平台驱动开发【ADC】

ADC(Analog to Digital Converter),即模拟-数字转换器,可将模拟信号转换成对应的数字信号,便于存储与计算等操作。图 1ADC物理连线示意图ADC设备通常用于将模拟电压转换为数字量,例如与NTC电阻搭配进行温度测量,或者将其他模拟传感器的输出量转换为数字量的场景。当驱动开发者需要将ADC设备适配到OpenHarmony时,需要进行ADC驱动适配,下文将介绍如何进行ADC驱动适配。

adaedwa187545的博客 1139

ESP32系列之LVGL(四):输入设备(外部按键)对接

本文详细介绍了如何在ESP32上使用LVGL库对接外部按键作为输入设备,包括硬件连接、驱动层实现和LVGL输入设备移植。通过具体代码示例和实战案例,帮助开发者快速实现按键控制UI界面,解决常见问题如按键无反应和控件跳转不正常。

weixin_30907935的博客 243

保姆级教程:用Python仿真OFDM系统(附抗多径干扰优化方案)

本文提供了一份详细的Python仿真OFDM通信系统教程。通过NumPy和Matplotlib,从二进制比特流开始,逐步构建完整的OFDM系统模型,涵盖IFFT、循环前缀等核心概念。重点探讨了如何对抗多径干扰,并提供了优化方案,通过误码率曲线直观对比性能,适合通信工程学习和物理层开发实践。

weixin_29230649的博客 233

【鸿蒙南向开发】—— OpenHarmony 平台驱动开发【ADC】

ADC(Analog to Digital Converter),即模拟-数字转换器,可将模拟信号转换成对应的数字信号,便于存储与计算等操作。除电源线和地线之外,ADC只需要1根线与被测量的设备进行连接,其物理连线如图1所示:

pengjiadashaoye的博客 907

SCCM实战指南:从零搭建企业级Windows自动化部署平台

本文提供了一份详细的SCCM实战指南,手把手教你从零搭建企业级Windows自动化部署平台。内容涵盖环境规划、AD架构扩展、SQL Server配置、SCCM主站点安装,以及最终实现操作系统镜像的自动化部署,旨在帮助IT管理员彻底告别手动装机,实现高效、规范的Windows设备批量管理。

weixin_29251337的博客 639

【鸿蒙南向开发】OpenHarmony 平台驱动指南【 ADC】

ADC(Analog to Digital Converter),即模拟-数字转换器,可将模拟信号转换成对应的数字信号,便于存储与计算等操作。图 1ADC物理连线示意图ADC接口定义了完成AD转换的通用方法集合,包括:ADC设备管理:打开或关闭ADC设备。ADC读取转换结果:读取AD转换结果。ADC设备通常用于将模拟电压或电流转换为数字量,例如与NTC电阻搭配进行温度测量,或者将其他模拟传感器的输出量转换为数字量的场景。

adaedwa187545的博客 916

uniapp运行钉钉小程序

因项目原因,公司需要在钉钉里面开发小程序。之前用uniapp开发过app,H5,小程序。还真没尝试过钉钉小程序,今天就简单的记录下uniapp运行钉钉小程序中的过程。

YL 2920

ICM42670-P嵌入式开发实战:从寄存器配置到姿态解算全解析

本文全面解析ICM42670-P高性能6轴MEMS运动传感器的嵌入式开发实战,涵盖寄存器配置、数据采集滤波、低功耗优化及姿态解算算法。通过详细代码示例和应用案例,帮助开发者快速掌握从硬件对接到姿态跟踪系统的完整开发流程,适用于可穿戴设备和智能家居等低功耗应用场景。

gold的博客 1071

OpenHarmony 鸿蒙使用指南——概述

OpenHarmony采用多内核(Linux内核或者LiteOS)设计,支持系统在不同资源容量的设备部署。当相同的硬件部署不同内核时,如何能够让设备驱动程序在不同内核间平滑迁移,消除驱动代码移植适配和维护的负担,是OpenHarmony驱动子系统需要解决的重要问题。为了缩减驱动开发者的驱动开发周期,降低三方设备驱动集成难度,OpenHarmony驱动子系统支持以下关键特性和能力。弹性化的框架能力。

2401_83048197的博客 3333

wimdows11 eplan安装过程及遇到的问题

eplan 安装 我的资源里的下载地址,当然也可以有其他渠道下载 https://download.youkuaiyun.com/download/weixin_45529296/85061161 安装1 打开“Electric P8 2.7.3.11418”目录,运行“setup.exe”开始安装,选择系统和程序 接受许可协议,下一步 自己配置安装的各种路径,下一步 安装这个没什么问题,直到完成就行; 安装2 ...

csdn-1122 2万+

openharmony驱动

OpenHarmony采用多内核(Linux内核或者LiteOS)设计,支持系统在不同资源容量的设备部署。当相同的硬件部署不同内核时,如何能够让设备驱动程序在不同内核间平滑迁移,消除驱动代码移植适配和维护的负担,是OpenHarmony驱动子系统需要解决的重要问题。为了缩减驱动开发者的驱动开发周期,降低三方设备驱动集成难度,OpenHarmony驱动子系统支持以下关键特性和能力。弹性化的框架能力。

weixin_43913586的博客 2354

把 SNC 支持的通信链路一次讲透,SAP GUI、RFC、CPIC、SAProuter 到底谁在保护谁

摘要: SNC(Secure Network Communications)是SAP系统中用于保护特定通信链路的安全机制,主要应用于DIAG、RFC、CPIC等SAP协议,而非HTTP等互联网协议(后者由SSL/TLS处理)。其核心在于保护通信端点之间的逻辑链路,需在发起方和接收方同时配置SNC参数,包括SNC名称、保护等级(QoP)等。实际项目中,SNC的配置涉及多个层面,如SAP GUI到ABAP平台的登录链路、外部程序通过RFC/CPIC连接ABAP的认证、ABAP系统间的跨系统通信等。配置不当可能导

2007 年 ~ 2025 年,深耕 SAP 技术 18 年 255

YOLO26涨点改进 | Conv篇/小目标改进 | AAAI 2025 FBRT-YOLO 两个轻量级FCM和MKP模块, 助力无人机航拍任务VisDrone、UAVDT和AI-TOD高效涨点

本文提出FBRT-YOLO26模型,通过引入两个轻量级模块FCM和MKP优化航拍图像检测性能。FCM模块通过特征互补映射解决小目标信息丢失问题,MKP模块利用多尺度卷积核增强目标感知能力。在VisDrone等数据集上的实验表明,该方法在精度和速度上均优于现有实时检测器。文章详细介绍了模块结构、核心代码实现及YAML配置文件修改方法,为航拍图像中的小目标检测提供了高效解决方案。该模型实现了检测精度与效率的良好平衡,具有实际应用价值。

Ai缝合怪、助力小伙伴高效发论文 369

【鸿蒙设备开发】OpenHarmony 平台驱动开发【ADC】

ADC(Analog to Digital Converter),即模拟-数字转换器,可将模拟信号转换成对应的数字信号,便于存储与计算等操作。图 1ADC物理连线示意图ADC设备通常用于将模拟电压转换为数字量,例如与NTC电阻搭配进行温度测量,或者将其他模拟传感器的输出量转换为数字量的场景。当驱动开发者需要将ADC设备适配到OpenHarmony时,需要进行ADC驱动适配,下文将介绍如何进行ADC驱动适配。

achenbusi的博客 1068

STM32F407中文手册

STM32f407中文手册 本参考手册面向应用开发人员,提供有关使用 STM32F405xx/07xx、STM32F415xx/17xx、 STM32F42xxx 和 STM32F43xxx 微控制器存储器与外设的完整信息。STM32F405xx/07xx、STM32F415xx/17xx、STM32F42xxx 和 STM32F43xxx 构成一个微 控制器系列,各产品具有不同的存储器大小、封装和外设。有关订购信息以及器件的机械与电气特性,请参见数据手册。有关 ARM Cortex™-M4F 内核的信息,请参见《Cortex™-M4F 技术参考手册》。

RK3568DAYU开发板-平台驱动开发:ADC驱动

本文介绍了基于OpenHarmony5.0.0的ADC平台驱动开发,主要包括: ADC驱动基础知识:介绍了ADC功能及OpenHarmony中采用统一服务模式的分层架构设计; 驱动开发要点:详细说明了ADC核心层钩子函数功能、开发步骤和API接口; 程序实现:包括代码目录结构、配置文件说明及应用程序的一般调用流程; 开发环境:基于dayu200开发板,Ubuntu22编译环境实现ADC设备管理功能。该驱动采用统一服务模式,通过核心层集中管理多个控制器,提高了资源利用效率。

gkxg001的博客 1522

efm32 入门.pdf

本PDF共计22页,介绍的是操作驱动API,下载与否自己斟酌。

贝叶斯统计 [韦来生编]

贝叶斯(Bayes)统计是近几十年来迅速发展起来的数理统计的一个重要分支。贝叶斯方法与经典统计方法的主要不同之处是进行统计推断时除了利用样本信息外,还要利用参数的先验信息,因此可以提高统计推断或统计决策的效果。它在经济、金融、生物、医学、自然科学和社会科学等许多领域具有广泛的应用。贝叶斯方法的研究已渗透到了统计学的几乎所有领域。作者在给中国科学技术大学概率论与数理统计专业本科生开设的“数理统计”课程中有一章专门讲授“贝叶斯方法和统计决策理论”,近十年来也给中国科学技术大学概率统计专业研究生开设过几次“贝叶斯分析”课。本书是在对过去讲稿的内容作了适当的增减和调整的基础上完成的。  本书共分六章。第1章是绪论,介绍了贝叶斯统计的若干基本概念,同时对必要的数理统计的基础知识有重点地作了回顾。第二章介绍了确定先验分布的若干可供选择的方法。第三章介绍了几类常见统计模型参数的后验分布的主要结果和计算方法。第四章和第五章分别介绍了“贝叶斯统计推断”和“贝叶斯统计决策”的内容。第六章介绍了贝叶斯统计计算的若干方法,包括蒙特卡洛方法和马尔可夫链蒙特卡洛(MCMC)方法以及相关统计软件的简介。本书的每一章附右大量的例题和习题,书末附有常用的几个表格和部分习题解答供读者查用。  大约可在54学时内讲授本书的第1章至第六章的主要内容,教师可根据学时需要选讲本书第1章至第六章的部分内容。书中标“*”号的章节可略去不讲,留给读者作为阅读材料。第六章例题中的R代码和部分例题的数据文件等可从作者个人主页下载。  作者在编写本书的过程中参考了J.O.Berger教授的《统计决策论及贝叶斯分析》和茆诗松教授编写的《贝叶斯统计》等书中的一些内容,以及《贝叶斯分析》一书中由张伟平博士编写的有关贝叶斯统计计算的一些内容。在此表示衷心感谢。  本书编写准备过程中,中国科学技术大学统计与金融系的几个研究生帮助完成了本书部分中文的录入和排版,作者对他们的辛勤工作表示真诚的感谢。高等教育出版社为本书的出版给予了大力支持。在此一并致谢。

OpenHarmony平台驱动使用(一),ADC

ADC(Analog to Digital Converter),即模拟-数字转换器,可将模拟信号转换成对应的数字信号,便于存储与计算等操作。除电源线和地线之外,ADC只需要1根线与被测量的设备进行连接,其物理连线如图1所示:

__Benco的博客 1106

LinePhone3.2.7(android端最新版本) sip客户端

SIP客户端For android:LinePhone3.2.7(最新版本),官网地址:http://www.linphone.org/

上一篇: 【入门到实战】OpenHarmony开发:状态全局属性
下一篇: 【入门到实战】OpenHarmony子系统平台驱动开发:DAC
懂你的大海
博客等级 码龄6年 9049粉丝 1381原创
评论
成就一亿技术人!
拼手气红包6.0元
还能输入1000个字符

 条评论被折叠 查看
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付:10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明:

1.余额是钱包充值的虚拟货币,按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载,可以购买VIP、付费专栏及课程。

余额充值
