二维码引发的思考及canvas图像处理,一篇打开新世界的post

本文探讨了二维码的工作原理,以及如何使用canvas进行图像处理。通过介绍Python的qrcode库和JavaScript的qart.js,揭示了二维码可以是彩色、动态图的奥秘。文章还提到了大前端如何利用canvas的getImageData操作像素,以及H5扫描二维码和图片自动化测试的相关资源,鼓励读者探索源码以了解更多细节。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

首先来看下二维码的相关原理:https://coolshell.cn/articles/10590.html

总之,就是定义了一堆规则,然后根据编码规则绘制黑、白块,就形成二维码了;扫描时也是根据相应的规则进行解析



下面看一些好玩的东西:GitHub中搜索QRCode,选个python的最多星(https://github.com/sylnsfar/qrcode),你会发现,二维码竟然非但可以做成图片的、彩色的,还可以是gif的动态图!!!简直6到飞起

这些都是多亏了【纠错码】的存在,可以理解为在朴实无华的黑白块基础上,穿了个时装,但同时也加入了脱掉时装的钥匙【也就是纠错码】,所以最终总能还原黑白块的真实面目。

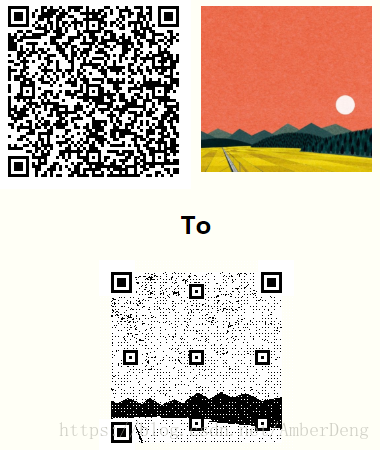

作为大前端的我们当然也想说,是不是有js也可以实现类似的事情呢?当然是可以的,最高star的js项目实现了这样的功能:(https://github.com/kciter/qart.js)↓。虽然没有颜色,虽然没有动图,但还是可以有图像的不是?

这里的图像合成主要用的是canvas中的像素信息,这又可以说上半年了。

https://zhuanlan.zhihu.com/p/25930169

主要是getImageData操作像素,每个像素占4个数组元素,分别是rgba



图片自动化测试了解一下:https://cloud.tencent.com/developer/article/1004621

H5扫描二维码了解一下(兼容不好):https://github.com/LazarSoft/jsqrcode



Awesome works with canvas:https://github.com/0326/canvas 里面有滤镜、web截屏(https://github.com/niklasvh/html2canvas/)等高大上的图片处理相关项目,简直是宝藏!!



后续打算看下qart.js、html2canvas、jsqrcode源码,有新发现了再更新鸭~



=============================qart.js==================================

图片合成之前已经说过,是利用canvas的getImageData操作的。这里比较好奇的是如何生成二维码图片的,主要代码是src/qart.js 的 make() -> src/qrcode.js 的 make() 以及 createImgObject() 方法。

make() 方法基本可以理解为是根据一系列规则创建表示二维码的数据的,createImgObject() 最终是生成了一个base64的image对象。

那么问题来了,它是根据什么规则去生成base64去表示二维码图片的呢?换句话说base64是如何与图片中每个像素对应起来的。很容易想到的是二进制,因为计算机归根结底都是二进制的世界,所以二进制肯定也是base64与像素的桥梁。

base64生成原理:https://www.cnblogs.com/hongru/archive/2012/01/14/2321397.html

像素对应二进制:https://juejin.im/post/5b6552586fb9a04fb53ac89b

至于具体的规则操作,里面涉及较多位运算,此处不深入了。

以上

=============================html2canvas==================================

这个的好奇点是如何把页面转化为图片的,梳理下来比较重要的几个调用过程:

renderElement(…) 入口,此时已构造好target = new CanvasRenderer(…),后续render方法都是调用target的clip、path等方法绘制canvas

cloneWindow(…) 生成cloner = DocumentCloner(…);生成iframe,作为cloner.documentElement容器;最后从页面去除

NodeParser(…) 根据cloner实例化NodeContainer、StackingContext,构造stack

      NodeContainer 构造parent、style、childNodes(存放绘制信息,TextContainer / Path / NodeContainer)

      StackingContext 构造container、parent、contexts(存放StackingContext 实例)、children(存放NodeContainer 实例)

parseNodeTree(…) 填充childNodes,用于后续renderNodeContent

new Renderer(…).render(…) -> renderStack(…) -> renderStackContent(…) 按序绘制canvas
