X射线衍射仪的使用方法

只要是进行XRD测试,就必需会使用仪器,科学指南针平台就给大家带来了最详细的仪器使用流程,仪器怎么使用完全没问题,希望可以帮助到大家。

(a)装填样品

按下衍射仪面板上的Door按钮,指示灯闪烁、蜂鸣器发出报警声,缓慢的向右拉开衍射仪保护门。

将样品表面朝上安装到样品台上,此时注意尽可能的将样品置于载物台的中心位置。

向左轻拉右侧门,两门自动吸住后报警声停止。

(b)设置仪器参数

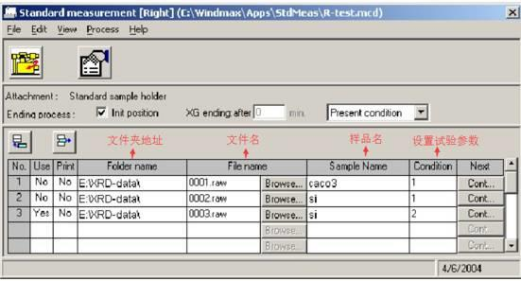

点击桌面Right Measurement System图标,进入到软件控制界面

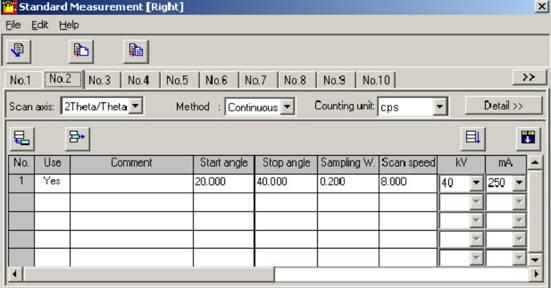

双击Condition下面的1,进入到测量条件的设置界面,根据所测试样品要求,设置Start Angle(起始角)、Stop Angle(终止角)、Scan speed(扫描速度)等参数(注意:一般扫描电压和扫描电流这些参数不要更改)

条件设置好以后,关闭条件设置界面,返回主界面(注意:在设置参数的时候,XRD的起始角一般是大于3°,终止角小于140°,否则会使测角仪的旋转臂撞到其他部件,使测角仪受到损坏。)

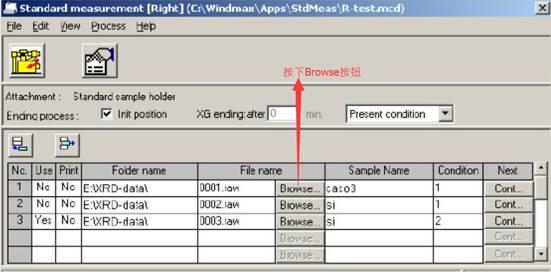

点击Browse按钮,进入到保存文件对话框,设置文件保存位置和样品名称后,返回主界面



(c)开始测试

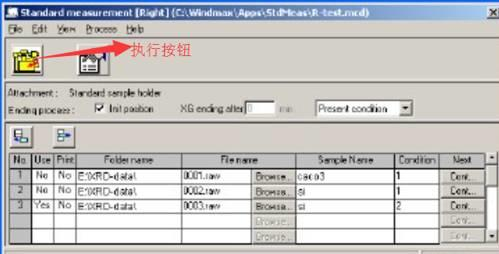

在主界面上点击Executement,系统开始调整KV、MA值,此时弹出新的测量窗口,直到测量完成,测量数据自动保存在所设置为保存位置。

(d)数据存盘

一般为了防止U盘存在病毒,拷取实验数据需要光盘,下面是一个光盘流程



(e)关闭系统

在测试的时候根据实际情况,如果后面仍有学需要测试,在完成自己样品测试后,将自己的样品取出即可。如果没有人测试,则按照下面的流程来关闭X射线

这就是科学指南针平台多次实践采用的操作流程,希望能够对大家有所帮助,如果需要测试服务,可以联系科学指南针平台,甄选优质仪器,给予你方便、快速、更具性价比的测试服务。
