Modelsim初识-使用教程

最新推荐文章于 2025-05-15 09:33:53 发布
原创 最新推荐文章于 2025-05-15 09:33:53 发布 · 615 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#fpga开发

本文介绍了如何使用Modelsim进行FPGA开发的初步步骤，包括创建自定义库work，建立工程文件，编写Verilog代码，编译工程，以及运行仿真并观察波形图。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

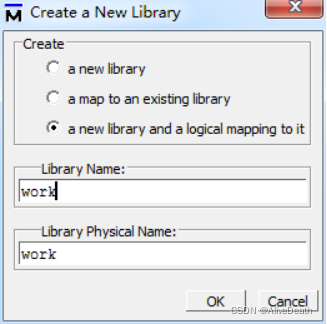

1.新建自己的库，可以命名为work，以后建的工程都在这个库中
在这里插入图片描述
2.新建工程文件，文件名和路径都为英文，放入自己的库work里
在这里插入图片描述

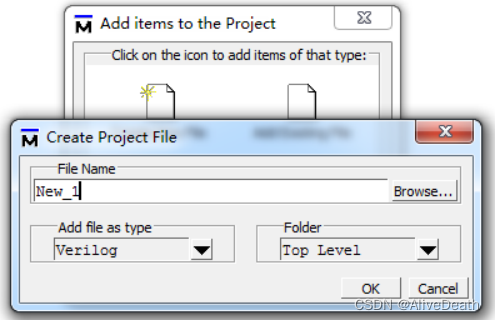

3.新建文件，名称定义为英文，文件类型为Verilog（或其他）

在这里插入图片描述
4.双击新建文件打开并编写

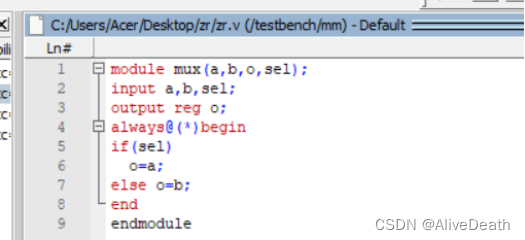

功能模块
在这里插入图片描述

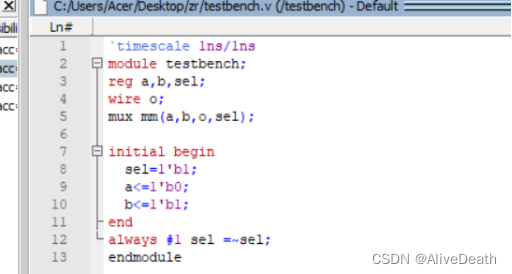

测试模块
在这里插入图片描述

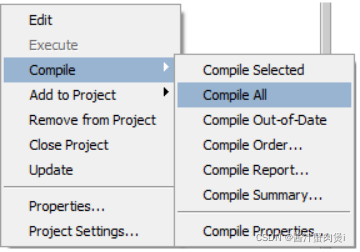

5.右键点击编译全部文件，得到编译成功的结果
在这里插入图片描述
