曲面几何学基础

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述在这里插入图片描述在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述在这里插入图片描述

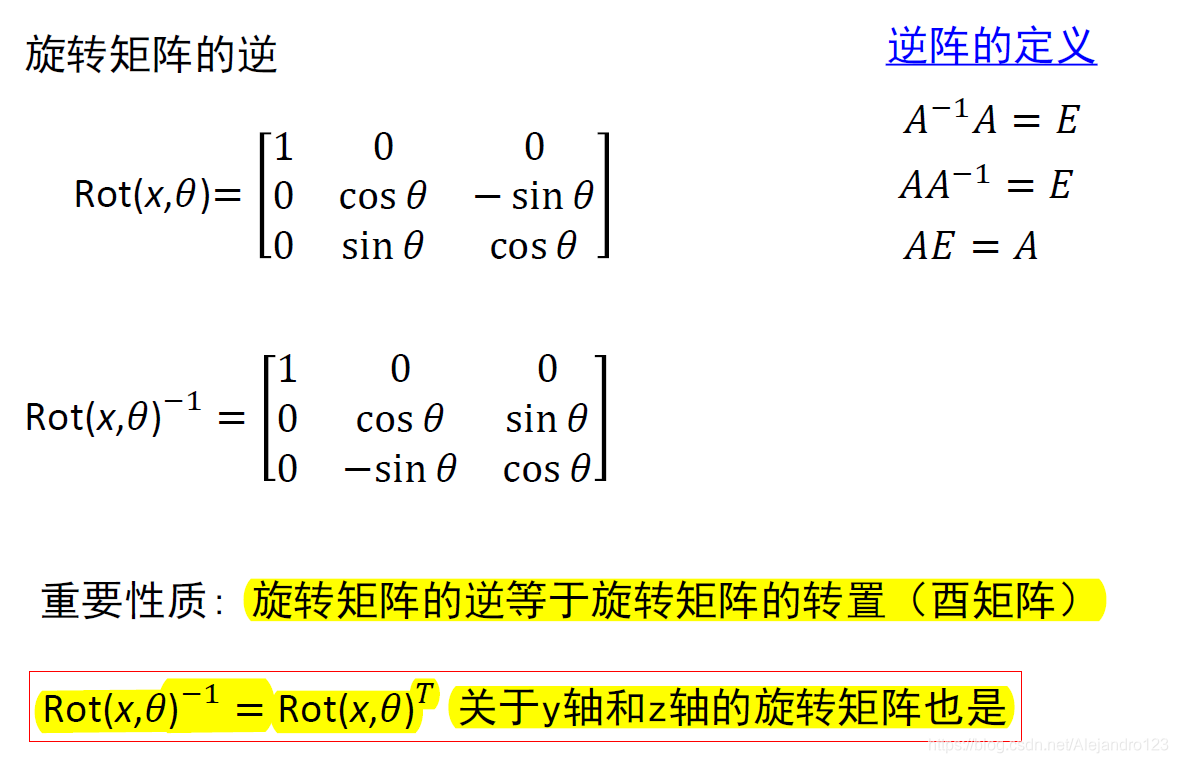

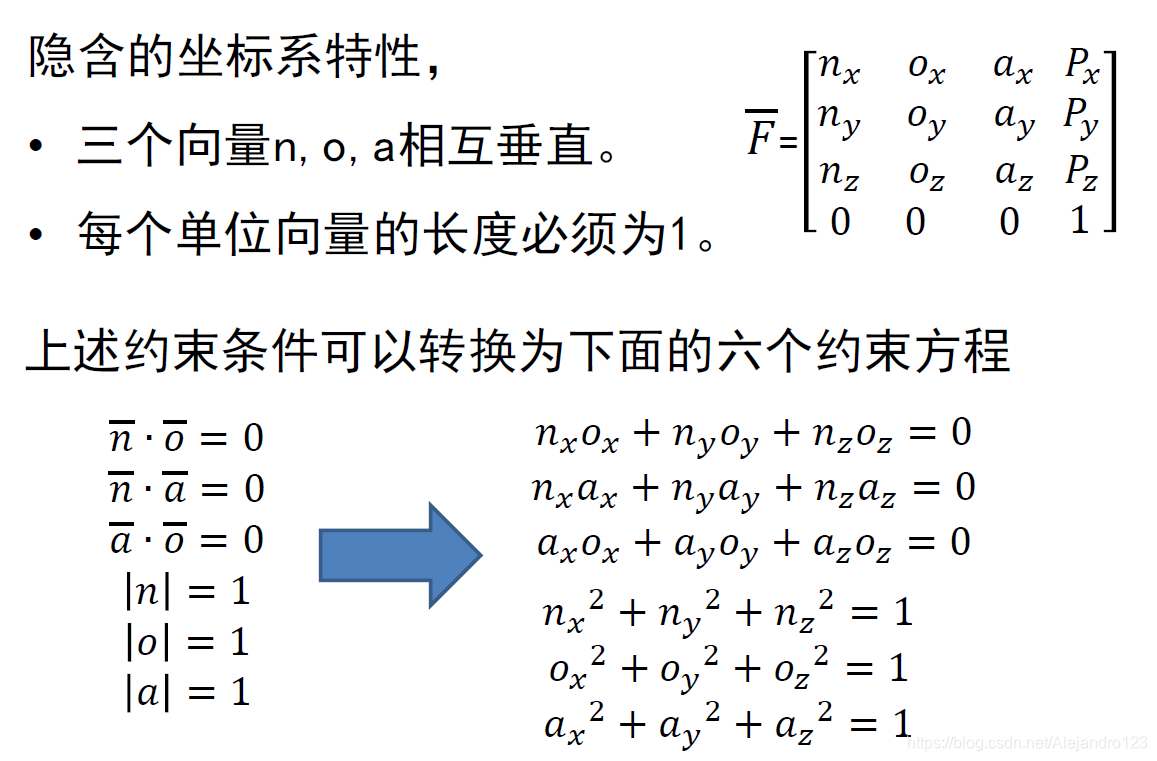

旋转矩阵是正交阵
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述 在这里插入图片描述
在这里插入图片描述
