Boost电路调试心得

最新推荐文章于 2023-11-15 16:39:19 发布
原创 最新推荐文章于 2023-11-15 16:39:19 发布 · 1.2k 阅读 · 3 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#学习方法

MOS管采用尚阳通SRT15N050H加强茂的肖特基二极管MBR60150PT调试中发现

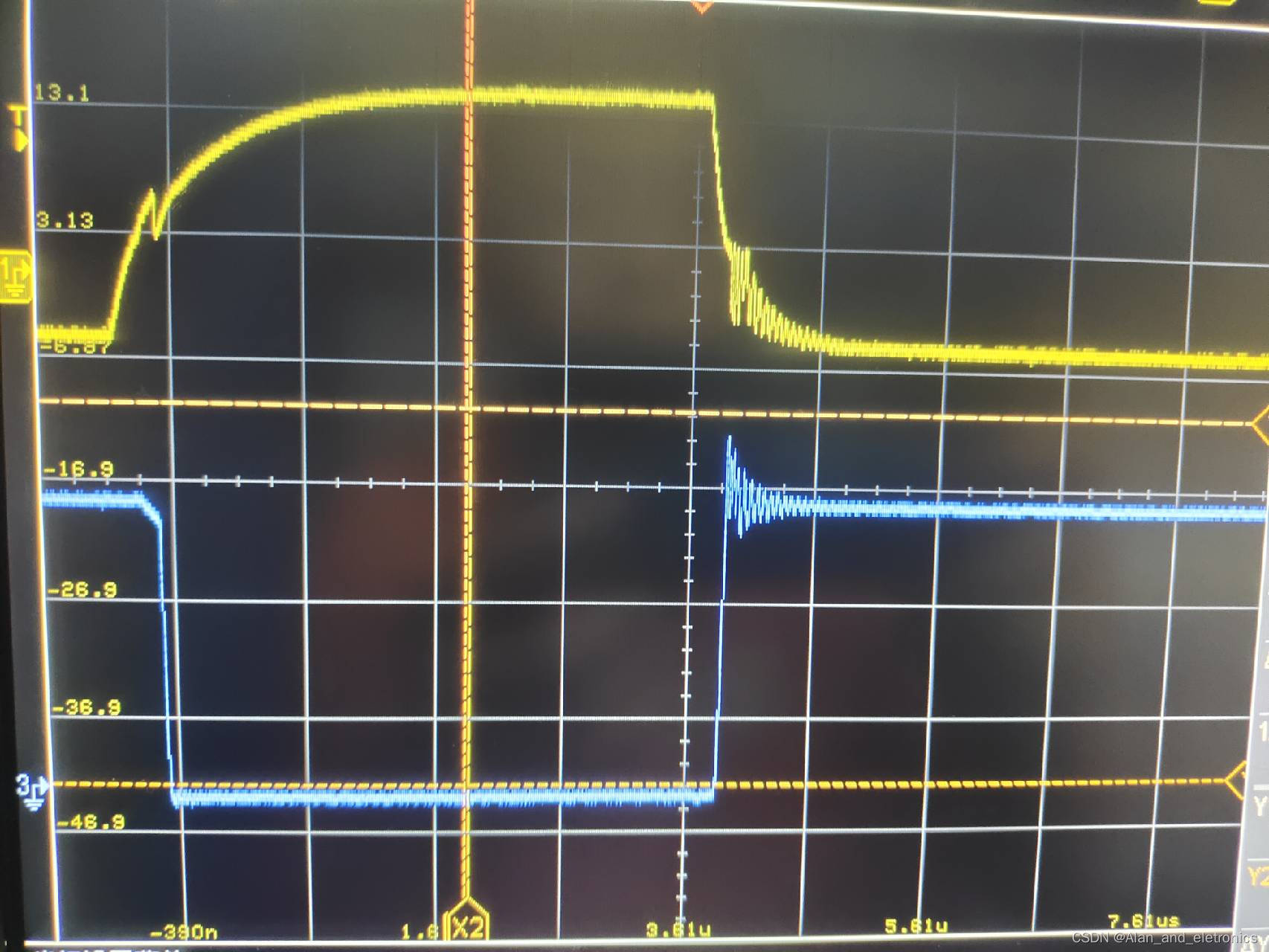

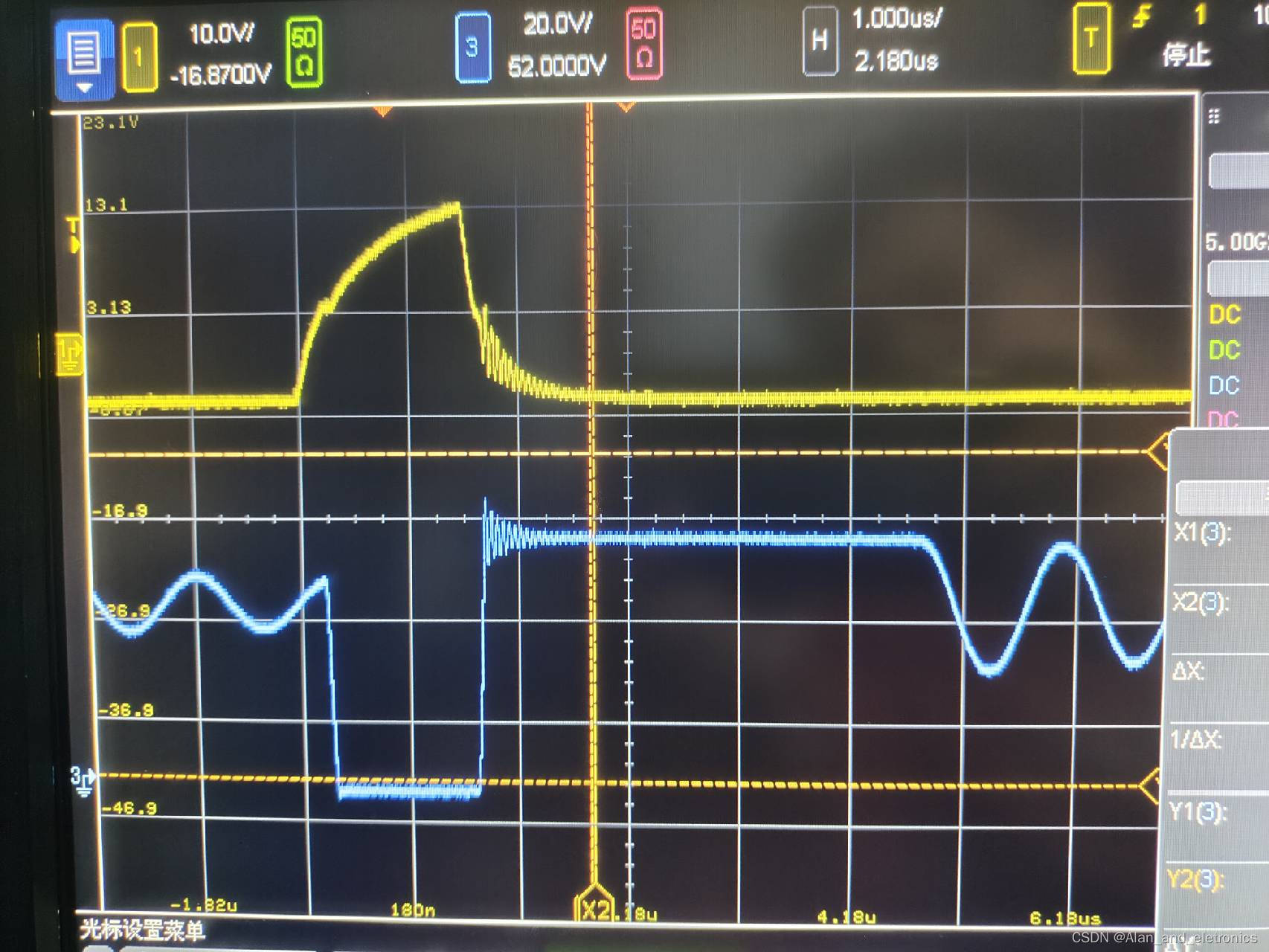

Ron=30ohm,Roff串二极管，其阻值15ohm，发现Boost电路在Vgs两端电压在CCM模式时开启米勒平台会出现下凹，关断震荡会减小，但是在DCM模式时，开启米勒平台基本持平，关断震荡会加大。出现两种截然不同的结果。
