用FPGA设计矩阵键盘

矩阵键盘介绍：

矩阵键盘是使用8个io口来进行16个按键的控制读取，用4条I/O线作为行线，4条I/O线作为列线组成的键盘。在行线和列线的每个交叉点上，设置一个按键。

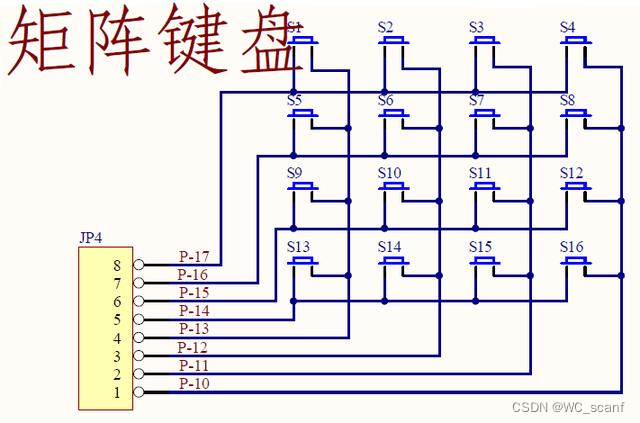

如图所示：

矩阵键盘扫描的方式有两种： 1.行列扫描，2.逐行/逐列扫描

行列扫描：

将P口的高四位（代表四个行）设置为高电平，将P口的低四位（代表四个列）设置为输入口；行扫描，等待按键被按下，读取P1口的低四位，检查哪一位从低电平变为高电平。列扫描：将P口的高四位（四个行）设置为低电平，将P口的低四位（四个列）设置为高电平。读取P口的低四位，检查哪一位从高电平变为低电平。将两次读取结果组合起来就可以得到当前按键的特征编码。

逐行/逐列扫描：

是给某一行/某一列，高电平，其余七个全部为底电平，这时候读取电平变换，有电平变高表示按键按下，结合给出的行列关系，即可读取按键数据。
