毕设—高动态范围图像渲染算法之基于亮度分区与引导滤波的色调映射技术（六）

胡歌爱亦菲

已于 2022-03-30 20:18:58 修改

阅读量1.2k

点赞数

CC 4.0 BY-SA版权

分类专栏：毕设色调映射文章标签： opencv

于 2020-06-11 13:35:40 首次发布

本文链接：https://blog.youkuaiyun.com/A_ACM/article/details/106673392

顾名思义，该算法就是先对亮度进行分区，对不同区域的亮度值进行压缩，把压缩后的图像作为引导图像，对原图像进行引导滤波，本项目的引导滤波器使用的Open CV函数库内的函数。
亮度分区示意图：

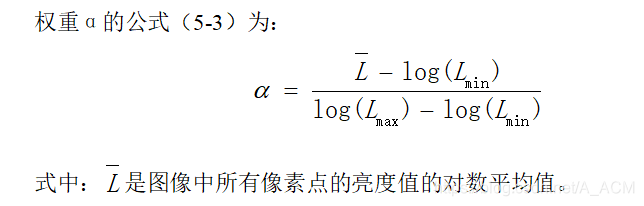

在这里插入图片描述使用上方的两个分区函数，找到分区界限，LA、LB。其中权重α取值如图：

然后把亮度分成三个区域[Lmin,LA]、[LA,LB]、[LB,Lmax]，对这三个区域分别进行伽马校正。在校正过程中，会出现低亮度区域的最大值高于高亮度区域最小值的问题，所以伽马系数的取值要谨慎，通过大量实验最后得出当γ取值为5、1.25、0.83时效果最佳。

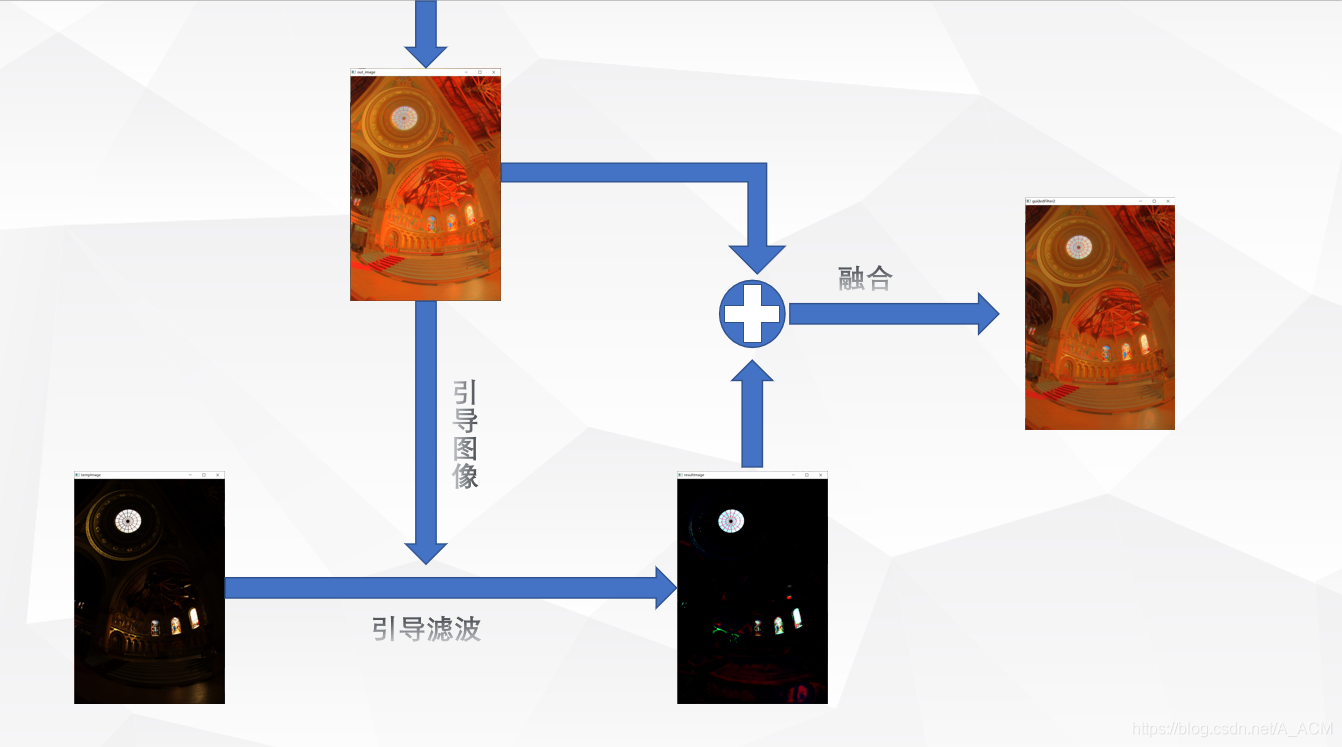

引导滤波示意图：
在这里插入图片描述本算法参考的文献是：《一种亮度分区和导向滤波相结合的色调映射算法》

实现该算法共分为五步:

第一步：色彩空间转化和归一化

第二步：计算分区界限

Yav = (Ysum/(1.0*rows*cols));//求取对数平均值

//亮度分区计算
double key=(Yav-log(Ymin+a))/(log(Ymax + a)-log(Ymin + a));
LD=Ymax-(0.9+0.1
