1.概述

NMI（不可屏蔽的外部中断）是一个特殊的异常。因为它处于异常区，所以它不受全局中断使能位MSTATUS.MIE的控制。NMI作为外部事件，E906 将其异常向量号定义为24，优先级在所有的中断和异常中最高。

在APT32F173中，可以升级为NMI的外部中断源有：

外部时钟检测错误
EXI0
内存（Flash，SRAM）校验错误
掉电检测

上述中断源的NMI使能后，不会影响原有的中断通路，比如EMCM的中断通路也是有效的，当然NMI的优先级是最高的，所以会以NMI的形式请求中断。

2.寄存器控制配置

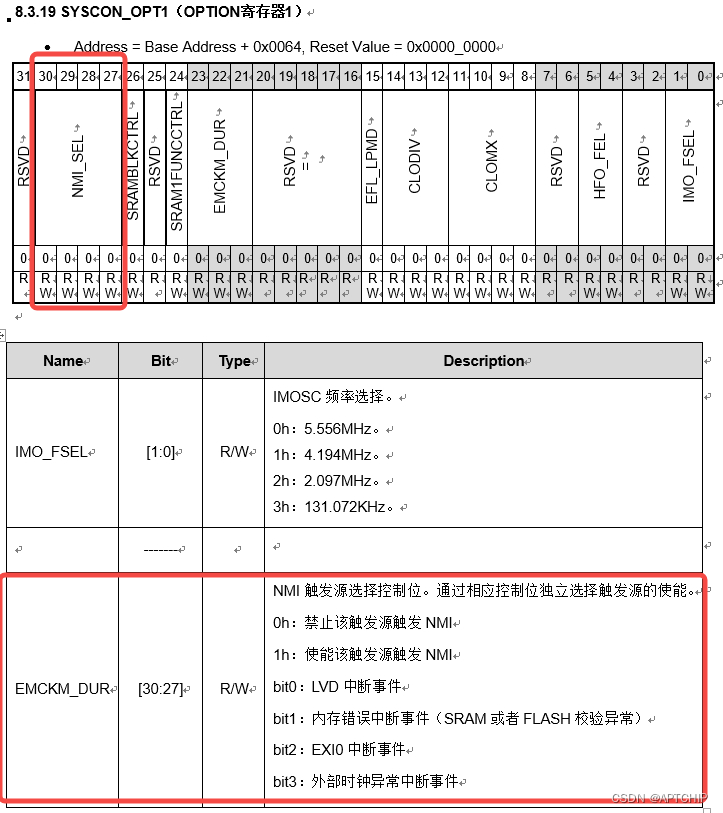

在SYSCON系统配置OPT1寄存器中，选择NMI触发源控制位，如下图所示，当需要使用NMI中断的时候，需要将该位置1。例如：需要使用LVD的NMI中断，需要将Bit[27]置1。

3.如何使用NMI中断

一、在vectors.S中添加NMI中断处理函数入口

.NMI_Handler:
    lw      t0, 0x0(sp)
    lw      t1, 0x4(sp)
    addi    sp, sp, 8

    addi    sp, sp, -64
    sw      ra, 0(sp)
    sw      t0, 4(sp)
    sw      t1, 8(sp)
    sw      t2, 12(sp)
    sw      a0, 16(sp)
    sw      a1, 20(sp)
    sw      a2, 24(sp)
    sw      a3, 28(sp)
    sw      a
