AS32S601看门狗功能：守护系统稳定的坚实盾牌

在嵌入式系统领域，系统的稳定性与可靠性始终是研发者与应用者关注的核心焦点。而看门狗（Watchdog Timer, WDT）作为嵌入式系统中至关重要的安全机制，宛如一位不知疲倦的守望者，在系统面临异常与故障风险时挺身而出，保障系统的正常运转。本文聚焦于国科安芯推出的 AS32S601 型MCU芯片的看门狗功能，深入剖析其基本概念、核心作用、工作原理、配置要点以及在实际应用中的价值与挑战，旨在为相关领域的科研工作者、工程师以及对嵌入式技术感兴趣的专业读者提供一份全面、系统且深入的文献综述式分析。

一、看门狗的基本概念与核心作用

（一）基本概念

看门狗是一种特殊的定时器电路，用于监控微控制器（MCU）的运行状态。在由单片机构成的微型计算机系统中，单片机工作时极易受到外界电磁场干扰，进而造成寄存器数据混乱、程序指针错误或陷入死循环等问题，导致系统无法正常工作。看门狗正是为解决这类问题而设计的硬件 / 软件组合解决方案，其本质是通过定时监视机制，在系统出现异常时采取复位措施，使系统能够重新回到初始状态并恢复正常运行。

（二）核心作用

防止系统死锁 ：在嵌入式环境中，外部干扰或软件错误等因素可能导致程序陷入死循环或 “跑飞”，看门狗能够在预设时间内未收到喂狗信号时强制系统复位。例如在汽车电子控制单元（ECU）中，恶劣的电磁环境和温度变化等复杂工况极易导致程序异常，看门狗的引入能显著降低因死锁问题而导致的维修需求，保障汽车电子系统的稳定运行，避免车辆出现故障抛锚等风险，对行车安全具有重要意义。

提升系统可靠性 ：通过定期喂狗机制，看门狗能够敏锐地检测系统异常并自动恢复。对于需要长期稳定运行的设备，如工业控制器、医疗设备等，这一作用尤为关键。据统计，在关键安全系统中引入看门狗机制后，系统无故障运行时间可提升 40% 以上，这意味着设备的维护周期可以有效延长，生产效率得以提高，在工业生产自动化、医疗诊断与治疗等领域具有巨大的应用价值，能够减少因设备频繁故障而造成的生产停滞、医疗事故等风险。

简化故障处理 ：当看门狗触发复位后，系统从初始状态重新运行，相较于人工诊断和修复而言，这种方式更为高效、便捷。特别适用于部署在偏远或难以维护环境中的设备，如沙漠中的气象监测站、海上石油钻井平台的监测设备等。看门狗的自动复位功能可大幅减少不必要的现场维护成本以及人力物力的投入，确保设备在恶劣环境下的持续稳定运行，及时准确地采集和传输数据，为相关领域的科研与生产活动提供有力支持。

增强系统安全性 ：在航空航天、医疗设备等关键领域，看门狗作为硬件安全机制，为系统提供了额外的保护层，防止因软件故障导致的安全事故。例如在航空电子系统中，一旦软件出现故障，可能导致飞行控制系统失控等严重后果，看门狗能够在软件故障初期及时复位系统，避免故障的进一步扩大，保障飞行安全；在医疗设备如心脏起搏器、呼吸机等设备中，看门狗能够确保设备在关键时刻正常工作，防止因软件异常而危及患者生命安全。

二、看门狗的分类

根据实现方式，看门狗可分为硬件看门狗和软件看门狗两大类。

硬件看门狗通过专用定时器电路实现，完全独立于主系统，具备高度的可靠性和独立性。即使主时钟失效，硬件看门狗仍能正常工作，其工作状态不受主系统的影响，能够在主系统出现严重故障时及时触发复位操作，为系统提供最底层的硬件安全保障。

软件看门狗则利用 MCU 内部定时器实现，虽然在一定程度上节省了硬件成本，但其可靠性相对较低。由于软件看门狗依赖于主系统的时钟和资源，当主系统出现故障时，软件看门狗自身也可能受到影响，导致无法及时有效地发挥作用。但在一些对成本较为敏感且对可靠性要求相对不是极端苛刻的简单应用场景中，软件看门狗也能作为一种可行的解决方案。

在具体应用中，还有独立看门狗（IWDG）和窗口看门狗（WWDG）之分。独立看门狗对喂狗时间要求相对宽松，具有一定的灵活性，适用于对喂狗时机要求不是特别精确的场景；而窗口看门狗则必须在特定时间窗口内喂狗，这种严格的喂狗要求使得窗口看门狗能够更精确地监控系统的运行状态，对软件时序异常具有更高的敏感度，适合对系统时序要求严格的复杂应用场景，如实时性要求极高的工业自动化控制系统等。

三、看门狗的工作原理与内部机制

（一）工作逻辑

看门狗的工作逻辑本质上是一个 “定时检查 + 强制复位” 的循环过程。其核心机制包括以下几个关键环节：

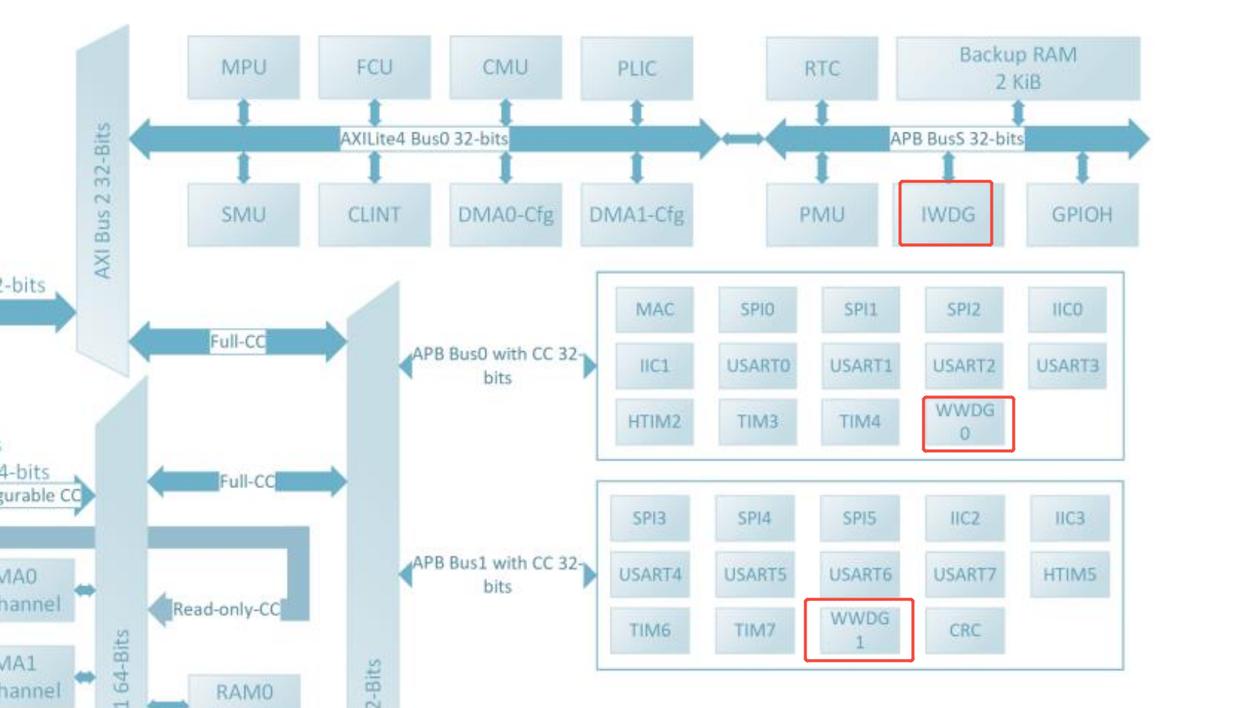

定时检查 ：看门狗内部包含一个递减（或递增）计数器，通常由独立的时钟源驱动。在 AS32S601 中，独立看门狗（IWDG）使用内部低速时钟（SIRC），典型频率为 32kHz，与主系统时钟完全隔离。这种设计确保了即使主时钟发生故障，看门狗仍能正常工作，不受主系统时钟波动或故障的影响，从而独立地执行定时检查任务。计数器从初始值开始递减（或递增），在正常情况下，当计数器达到一定值之前，系统通过喂狗操作重置计数器，使计数过程重新开始，表明系统处于正常运行状态。

强制复位 ：当计数器递减（或递增）至零（或达到设定的超时值）时，表明系统可能出现了异常，无法正常执行喂狗操作，此时看门狗将触发复位序列。复位操作可以采取硬件复位的方式，直接拉低 MCU 的 RESET 引脚，使整个系统重启，迅速摆脱异常状态；或者在某些特定配置和 MCU 支持的情况下，先产生中断通知，允许软件保存关键状态信息，再执行复位操作，这种方式能够在一定程度上减少数据丢失的风险，为系统的异常恢复提供更灵活的处理方式。

（二）喂狗机制

“喂狗”（Refresh）是看门狗系统的关键操作，实质上是重置看门狗计数器的过程。在正常程序运行中，开发者需要在看门狗超时前，通过向特定寄存器写入特定值（如 0x2f3e5d8a）来重载计数器。这一操作向看门狗证明系统仍在正常运行，无需复位。喂狗策略的设计直接影响系统可靠性，合理的喂狗策略应综合考虑喂狗位置、喂狗频率以及多任务环境中的喂狗方式等因素。

（三）复位触发机制

当计数器达到超时值（独立看门狗）或超出时间窗口（窗口看门狗）时，看门狗将触发复位序列。复位后，系统通常可通过检查复位标志寄存器区分复位来源（如上电复位、看门狗复位等），这对故障诊断尤为重要。通过分析复位标志寄存器的信息，研发人员能够快速定位导致复位的原因，是外部电源问题、软件故障还是其他硬件异常等，从而有针对性地采取措施进行优化和改进，提高系统的稳定性和可靠性。同时，读取 FCU 错误寄存器能够进一步检测是哪种具体的错误触发了复位，如程序运行错误、数据传输错误等，为深入分析系统故障提供了详细的依据。

四、FCU 模块配置与看门狗时钟及时间计算

（一）FCU 模块配置

在 AS32S601 芯片中，FCU 模块的配置对于看门狗功能的正常实现至关重要。以下是 FCU 模块配置的代码示例及关键解析：

void FCUConfig(void)
{
    PLIC_StructInit(&PLIC_InitStructure);
    /* Configer the DMA0 interrupt */
    PLIC_InitStructure.PLIC_IRQChannel = FCU_IRQn;
    PLIC_InitStructure.PLIC_IRQPriority = 1;
    PLIC_InitStructure.PLIC_IRQChannelCmd = ENABLE;
    PLIC_Init(&PLIC_InitStructure);
    FCU_CLK_ENABLE();
#if IWDG
    /* Clear FCU interrupt suspend bit*/
    *((uint32_t *)(FCU_BASE+0xcc))|=(1u<<3);
    uint32_t * FCU_CFG35=(uint32_t *)(FCU_BASE+0x8c);
    uint32_t tmreg=0;
    tmreg =*FCU_CFG35;
    /* The configuration error signal is set to Alarm,
       and the Alarm behavior is set to interrupt */
    tmreg |= (uint32_t)((1u<<3)|(1u<<6));
    *FCU_CFG35 =tmreg;
    /* The error signal is output normally*/
    *FCU_CFG35 &=0x3ffffffd;
    /* Enable FCU channel 35*/
    *FCU_CFG35 |=(1u<<0);
#endif
#if WWDG
    /* Clear FCU interrupt suspend bit*/
    *((uint32_t *)(FCU_BASE+0xc8))|=(1u<<31);
    uint32_t * FCU_CFG31=(uint32_t *)(FCU_BASE+0x7c);
    uint32_t tmreg=0;
    tmreg =*FCU_CFG31;
    /* The configuration error signal is set to Alarm,
       and the Alarm behavior is set to interrupt */
    tmreg |= (uint32_t)((1u<<3)|(1u<<6));
    *FCU_CFG31 =tmreg;
    /* The error signal is output normally*/
    *FCU_CFG31 &=0x3ffffffd;
    /* Enable FCU channel 35*/
     *FCU_CFG31 |=(1u<<0);
#endif
}
 void FCU_IRQ_Handler()
 {
#if IWDG
    /* Clear FCU interrupt suspend bit*/
    *((uint32_t *)(FCU_BASE+0xcc))|=(1u<<3);
#endif
#if WWDG
    *((uint32_t *)(FCU_BASE+0xc8))|=(1u<<31);
#endif

 }

在上述配置代码中，首先对 PLIC 进行结构体初始化，并配置 DMA0 中断，设置 FCU 中断的优先级为 1 且使能中断通道。接着使能 FCU 时钟。在独立看门狗（IWDG）配置部分，清除 FCU 中断挂起位，通过操作特定寄存器地址（FCU_BASE+0xcc）并将相应位（1u<<3）置位来实现。然后对 FCU_CFG35 寄存器进行配置，将配置错误信号设置为报警，并且报警行为设置为中断，同时确保错误信号正常输出，并使能 FCU 通道 35。类似地，在窗口看门狗（WWDG）配置部分，清除 FCU 中断挂起位（操作 FCU_BASE+0xc8 地址的第 31 位），对 FCU_CFG31 寄存器进行相应的错误信号和报警行为配置，使能 FCU 通道 35。这些配置步骤确保了 FCU 模块能够正确地与看门狗功能协同工作，当出现错误情况时能够及时触发中断或复位操作，保障系统的稳定性。

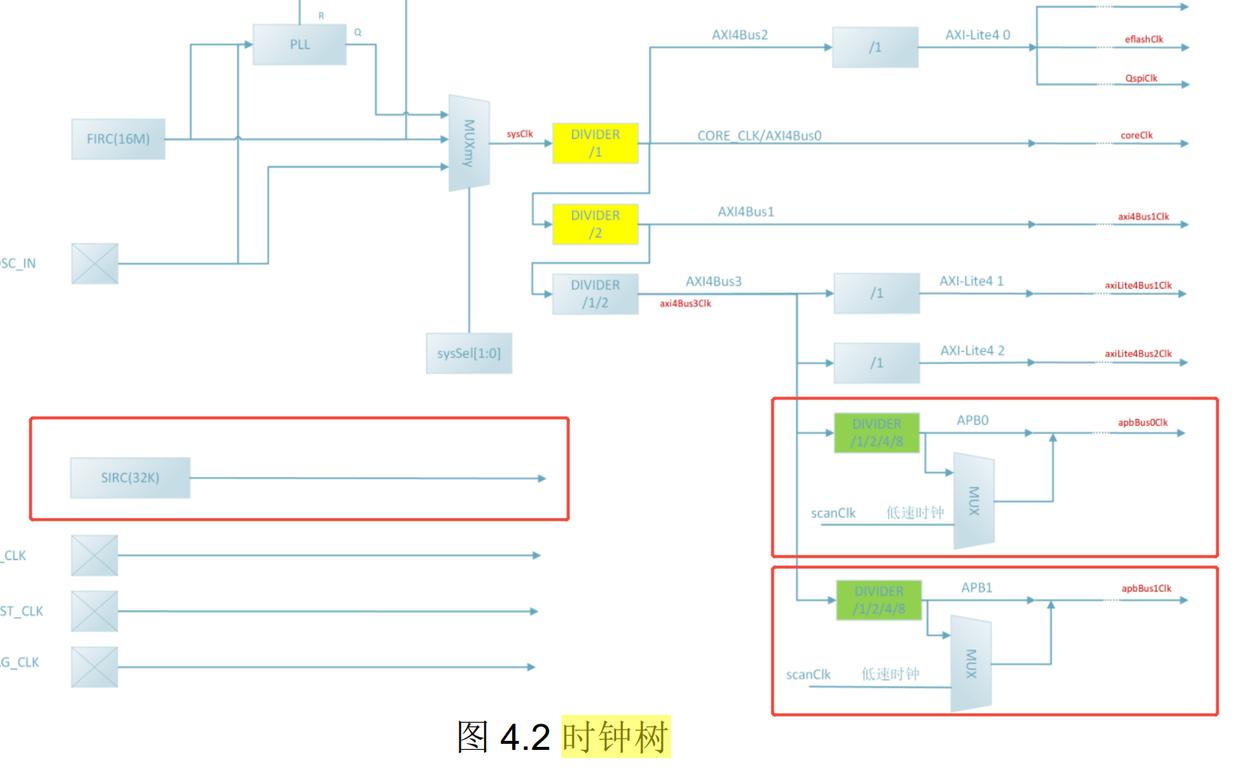

（二）时钟与时间计算

看门狗的超时时间由时钟源频率、预分频器和重载值共同决定，其计算公式因独立看门狗和窗口看门狗而异。

1. 独立看门狗（IWDG）

IWDG 的超时时间计算公式为：

其中，PSC 为预分频器值，DIV 为分频器值，BVAL 为超时计数，fSIRC 为内部低速时钟频率（32768Hz）。

例如，在代码配置中：

#if IWDG
     IWDG_SetPrescaler(100);
     IWDG_SetDivider(2);
     IWDG_SetTimeout(1000);
     IWDG_ENCmd(I_CFG_EN,ENABLE);

     IWDG_ResetCounter();

#endif

设置预分频器为 100，分频器为 2，超时计数为 1000，计算得到超时时间约为 100×2×1000/32768≈6.1 秒。这意味着在正常情况下，系统需要在 6.1 秒的时间间隔内完成喂狗操作，否则 IWDG 将触发复位。

2. 窗口看门狗（WWDG）

WWDG 的超时时间计算公式为：

其中，PSC 为预分频器值，DIV 为分频器值，WDCNT 为计数器值，fCLK 为所依赖的系统时钟频率（如 APB0 或 APB1 时钟频率）。

例如，在代码配置中：

WWDG0_CLK_ENABLE();
/* Configure WWDG */
WWDG_SetPrescaler(WWDG0,2);
WWDG_SetDivider(WWDG0_Channel0,25);
WWDG_SetWDCNT(WWDG0_Channel0,3000);
WWDG_SetTimeout(WWDG0_Channel0,5000);
WWDG_ENCmd(WWDG0_Channel0,W_WD_EN,ENABLE);
WWDG_ENCmd(WWDG0_Channel0,W_CFG_EN,ENABLE);

WWDG_ResetCounter(WWDG0_Channel0);

设置预分频器为 2，分频器为 25，计数器值为 3000，假设系统时钟频率为 25MHz（以代码中的 WWDG0 时钟使能后的实际工作频率为准），则窗口超时时间约为 2×25×3000/25000000=6 毫秒，而超时时间约为 2×25×5000/25000000=10 毫秒。这表明在 WWDG 的配置下，喂狗操作必须在 6 毫秒到 10 毫秒的时间窗口内完成，否则将触发复位操作。这种精确的时间窗口设置使得 WWDG 能够更严格地监控系统的时序行为，适用于对时序要求苛刻的复杂应用场景。

五、低功耗模式下看门狗的行为与处理要点

在节能设计日益受到重视的今天，嵌入式系统常常需要运行在低功耗模式下，如睡眠模式、深度休眠模式等。然而，在低功耗模式下，看门狗的行为需要特别关注。AS32S601 允许在睡眠、深度休眠时独立看门狗继续运行，这为系统在低功耗状态下的稳定监控提供了保障。但与此同时，错误配置可能导致看门狗在休眠期间意外复位，或者丧失监控功能。例如，若在进入低功耗模式前未正确配置看门狗的时钟源、喂狗间隔以及相关控制寄存器，可能会出现看门狗计数速度异常加快或减慢的情况，导致系统在休眠过程中提前触发复位，或者无法及时响应异常情况。因此，在进行低功耗设计时，必须深入研究芯片手册中关于看门狗在低功耗模式下的工作特性，合理设置相关参数，确保看门狗能够在低功耗模式下正常发挥其监控作用，同时避免不必要的复位干扰，实现系统在低功耗与高可靠性之间的平衡。

六、喂狗策略设计要点

合理的喂狗策略对于确保系统可靠性至关重要，以下是喂狗策略设计的关键要点：

（一）喂狗位置

喂狗操作应分布在程序的关键路径上，尤其要覆盖系统的核心功能模块和易出现异常的环节。例如，在一个数据采集与处理系统中，应在数据采集完成、数据处理的关键阶段以及数据传输前后等位置设置喂狗点。这样可以确保系统各个部分在正常运行时都能及时喂狗，一旦某个关键环节出现故障，未能在预定位置喂狗，看门狗即可触发复位，及时恢复系统运行。避免仅在单一位置喂狗的做法，因为如果该喂狗位置所在的代码路径出现问题，整个系统的监控将失效，可能导致系统长时间处于异常状态而无法得到及时恢复。

（二）喂狗频率

喂狗频率通常应设置为超时时间的 30 - 70%，这一范围的设置既能够避免频繁喂狗而浪费系统资源，又能为可能出现的意外情况留出足够的余量。例如，若看门狗超时时间为 1 秒，则喂狗频率可设定在每 300 - 700 毫秒喂狗一次。这样的设置在保证系统正常运行的前提下，给予系统一定的灵活性，以应对如系统负载突变、中断延迟等不确定因素。然而，具体的喂狗频率还需根据系统的实际运行特性、任务调度情况以及系统对实时性的要求等因素进行细致的分析和调整，通过实验和实践验证来确定最优的喂狗频率，以实现系统稳定性和资源利用率的最佳平衡。

（三）多任务环境下的喂狗策略

在实时操作系统（RTOS）环境中，多任务并发执行使得喂狗策略变得更加复杂。一种有效的策略是由专门的监控任务负责检查各任务的运行标志，只有当所有被监控任务都处于正常运行状态时，监控任务才执行喂狗操作。例如，在 FreeRTOS 中，可以采用如下所示的看门狗任务示例代码：

#define BIT_TASK01_EVENT (0x0001 << 0)
#define BIT_TASK02_EVENT (0x0001 << 1)

void vMonitorTask(void *pv) {
    const EventBits_t uxAllBits = BIT_TASK01_EVENT | BIT_TASK02_EVENT;
    while(1) {
        EventBits_t uxBits = xEventGroupWaitBits(
            xEventGroup, uxAllBits, pdTRUE, pdTRUE, portMAX_DELAY);
        if((uxBits & uxAllBits) == uxAllBits) {
            IWDG_ReloadCounter(); // 所有任务正常才喂狗
        }
    }
}

在此代码中，通过定义任务事件位，监控任务在循环中等待所有任务的任务事件位被置位，当所有任务都正常运行并置位相应的事件标志位后，监控任务才会执行喂狗操作。这种策略实现了对整个系统状态的全面监控，确保只有在所有关键任务都正常运行的情况下才重置看门狗计数器，从而有效提高了系统的可靠性。此外，在多任务环境下，还需注意任务间的优先级设置、时间片分配以及同步互斥等问题对喂狗操作的影响，避免因任务调度不当导致喂狗超时或频繁喂狗等问题。

（四）异常处理中的喂狗策略

在系统的异常处理流程中，也应合理安排喂狗操作。当系统进入异常处理程序时，表明系统可能处于不稳定状态，此时仍需要及时喂狗，以防止在错误恢复期间意外复位。例如，在处理硬件中断异常、软件故障异常等过程中，应在异常处理的合适阶段插入喂狗操作，确保看门狗计数器不会溢出，同时为异常处理提供足够的时间，使系统能够尽可能地从异常中恢复，而不是直接复位。但需要注意的是，在异常处理中的喂狗操作应谨慎设计，避免因频繁喂狗或喂狗间隔过短而导致看门狗无法正常起到监控作用，或者掩盖系统中存在的深层次问题，应在充分分析异常处理流程和系统可靠性需求的基础上合理安排喂狗时机。

七、看门狗配置的常见问题与解决方案

（一）意外复位

意外复位是看门狗配置过程中较为常见的问题，其可能原因及解决方案如下：

喂狗间隔过长 ：如果喂狗间隔设置超过了看门狗的超时时间，或者由于系统任务执行时间过长、中断响应延迟等因素导致实际喂狗间隔超过超时时间，就会引发看门狗复位。为解决此问题，需要重新评估系统的任务执行时间和中断延迟情况，合理缩短喂狗间隔，确保喂狗操作能够在超时时间之前完成。同时，可以对系统进行优化，如优化任务代码以减少执行时间、调整中断优先级以降低中断延迟等，从而为喂狗操作预留足够的时间窗口。

喂狗位置不当 ：喂狗位置设置不合理，可能使得某些关键路径或容易出现异常的代码段未能及时喂狗。需要对程序流程进行全面审查，重新规划喂狗位置，确保在系统正常运行的各个关键环节都能及时喂狗，避免因喂狗位置缺失而导致的意外复位。

（二）调试干扰

在调试过程中，由于调试工具频繁暂停程序执行，可能导致看门狗计数器继续运行而无法及时喂狗，从而引发复位。为解决这一问题，可在调试时临时禁用看门狗功能，或者延长看门狗的超时时间，以适应调试过程中程序暂停的情况。然而，在禁用看门狗进行调试时，需注意在调试完成后及时重新使能看门狗，并恢复正确的配置参数，以免忘记重新配置而导致系统在正式运行时缺乏看门狗保护。此外，也可以采用一些调试工具提供的与看门狗协同工作的功能，如在暂停调试时自动暂停看门狗计数等，以减少调试对看门狗功能的干扰。

（三）时间计算错误

由于时钟源的偏差、配置参数的错误设置等因素，可能导致实际的看门狗超时时间与预期不符，进而影响系统的正常运行。为解决此问题，应通过实际测量时钟频率来获取精确的时钟源参数，并根据测量结果对看门狗的预分频器、分频器和超时计数等参数进行调整。同时，在系统设计阶段，应充分考虑时钟源的稳定性、温度漂移等因素对时钟频率的影响，预留一定的裕量，以确保在不同的工作条件下，看门狗的超时时间都能满足系统可靠性要求。此外，还可以采用一些时钟监测和校准技术，如使用外部晶振结合内部校准电路等，提高时钟源的精度和稳定性，从而减少因时钟源偏差导致的时间计算错误问题。
