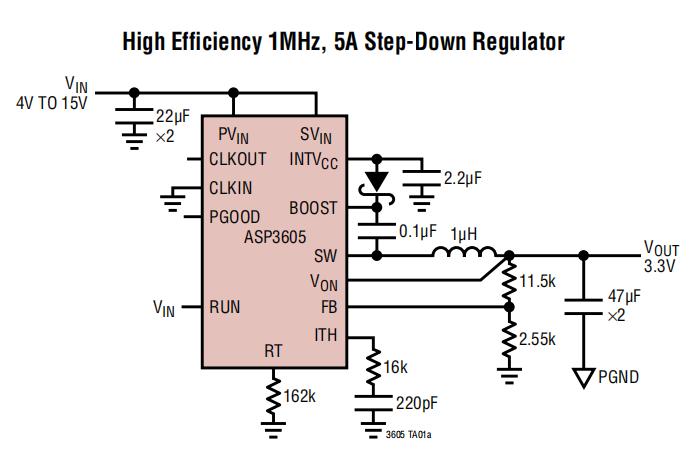

在当今的电子设备中，电源管理芯片扮演着至关重要的角色，它就像是设备的 “能量管家”，确保各个组件都能获得稳定、合适的电力供应。国科安芯(ANSILIC)推出的ASP3605 便是一款高效率、单芯片同步降压稳压器，在众多领域发挥着关键作用。

从应用领域来看，ASP3605 的身影广泛出现在各类电子产品中。在负载点电源应用中，它能够精准地将输入电压转换为负载所需的稳定电压，确保负载高效运行。在便携式仪表中，如手持示波器、数据采集器等，ASP3605 也是不可或缺的一部分。这类设备通常依赖电池供电，对电源的转换效率和体积有着严格要求。ASP3605 凭借其高效率的特性，能够最大限度地延长电池续航时间，在分布式电源系统中，ASP3605 同样表现出色。它可以与其他电源芯片协同工作，实现对整个系统电源的合理分配和管理，提高系统的可靠性和稳定性。而在这些应用中，ASP3605 的每一个引脚都发挥着独特的作用，其中 RUN 引脚更是有着不可忽视的功能，它如同芯片的 “启动开关”，控制着芯片的工作状态，对整个电源管理系统的正常运行起着关键作用。接下来，我们就深入探讨一下 ASP3605 的 RUN 引脚。

RUN 引脚的作用

开启与关闭芯片

RUN 引脚作为 ASP3605 芯片工作状态的控制关键，其电平状态直接决定了芯片是否运行。当 RUN 引脚被设置为高电平时，就如同为芯片注入了 “启动指令”，芯片内部的各个功能模块开始有条不紊地运作起来。此时，芯片会按照预设的参数和逻辑，将输入电压进行降压、稳压等处理，为负载提供稳定的电源输出。

相反，当 RUN 引脚处于低电平时，芯片则会进入关闭状态，内部的大部分电路停止工作，几乎不消耗电能。这就好比将设备彻底关机，所有的运行活动都停止了。在这种状态下，芯片仅仅维持着极低的静态功耗，几乎可以忽略不计。

电源管理关键

在电源管理的大框架下，RUN 引脚扮演着举足轻重的角色，是实现高效电源管理的关键因素之一。当系统处于待机模式时，大部分组件处于低功耗状态，但仍需要一定的电力来维持基本的功能，如保持系统时钟运行、监控外部中断等。此时，通过将 ASP3605 的 RUN 引脚拉低，关闭芯片，可以进一步降低系统的功耗。在一些对功耗要求极高的应用中，如卫星、航天设备等，每一份能源都显得尤为珍贵。RUN 引脚的精准控制能够确保电源芯片在设备需要时及时工作，在设备不需要时彻底关闭，从而最大限度地降低设备的整体功耗，延长设备的运行时间和使用寿命。

RUN 引脚的使用方法

硬件连接

在硬件电路中，RUN 引脚的连接是实现其功能的基础。RUN 引脚通常需要与控制电路进行连接，以接收来自控制电路的高低电平信号，从而控制 ASP3605 芯片的工作状态。在实际连接中，常常会使用电阻分压电路来将控制信号的电平转换为适合 RUN 引脚的电平。假设控制电路输出的信号为 3.3V 的逻辑电平，而 ASP3605 的 RUN 引脚要求高电平在 2V 以上才能可靠识别。此时，可以通过一个合适的电阻分压网络，如两个电阻 R1 和 R2 串联，R1 接 3.3V 电源，R2 接地，将 RUN 引脚连接到 R1 和 R2 的中间节点。通过合理选择 R1 和 R2 的阻值，如 R1 = 10kΩ，R2 = 10kΩ，根据分压公式 U = 3.3V * R2 / (R1 + R2)，可以计算出中间节点的电压为 1.65V，这可能无法满足 RUN 引脚高电平的要求。若将 R1 改为 5kΩ，R2 保持 10kΩ ，则中间节点电压变为 U = 3.3V * 10kΩ / (5kΩ + 10kΩ) = 2.2V，满足了 RUN 引脚对高电平的要求，确保芯片能够正常启动。

软件控制（若有）

在某些复杂的系统中，可能会存在通过软件来控制 ASP3605 的 RUN 引脚状态的情况。以常见的基于 ARM 内核的微控制器为例，首先需要在硬件上，将微控制器的一个 GPIO（通用输入输出）引脚与 ASP3605 的 RUN 引脚连接起来。然后，在软件编程方面，利用微控制器的开发工具和编程语言，如 C 语言，来实现对 RUN 引脚状态的控制。

在初始化阶段，需要对微控制器的 GPIO 引脚进行配置，使其工作在输出模式：

#include "stm32f10x.h"

void GPIO_Configuration(void)

{

GPIO_InitTypeDef GPIO_InitStructure;

// 使能GPIO时钟

RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0; // 假设与RUN引脚连接的是PA0

GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; // 推挽输出模式

GPIO_Init(GPIOA, &GPIO_InitStructure);

}

引脚的控制：

要关闭芯片，则可以使用：

不同的微控制器平台可能会有不同的编程接口和函数，但基本的原理都是通过控制与 RUN 引脚相连的 GPIO 引脚的电平来实现对芯片工作状态的控制。

ASP3605 电源芯片的 RUN 引脚在电源管理系统中扮演着关键角色。它不仅承担着开启与关闭芯片的重任，通过高低电平的简单控制，决定着芯片是否工作，进而影响整个电源系统的运行状态；还在电源管理的节能优化方面发挥着重要作用，能够根据系统的实际需求，灵活调整芯片的工作模式，降低功耗，提高能源利用效率。希望大家在实际应用中，能够充分运用本文所介绍的关于 ASP3605 电源芯片 RUN 引脚的相关知识，根据具体的应用场景和需求，合理设计和使用 RUN 引脚，让 ASP3605 电源芯片在各类电子设备中发挥出最佳性能，为电子设备的稳定运行提供坚实可靠的电源保障。
