一文读懂 ASM1042 芯片应用技巧

关于国科安芯 ASM1042 芯片的基础参数与规格书细节，已有大量资料可供查阅。本文聚焦应用工程师实际开发需求，从管脚接线技巧、电路防护设计到典型场景落地，拆解这款CAN FD 收发器的实战应用方法。

首先提供我们内部测试使用的原理图供大家参考，工程师可以根据产品实际使用环境做更改。

图1：DEMO板原理图

核心管脚应用技巧：从接线到防护的全流程指南

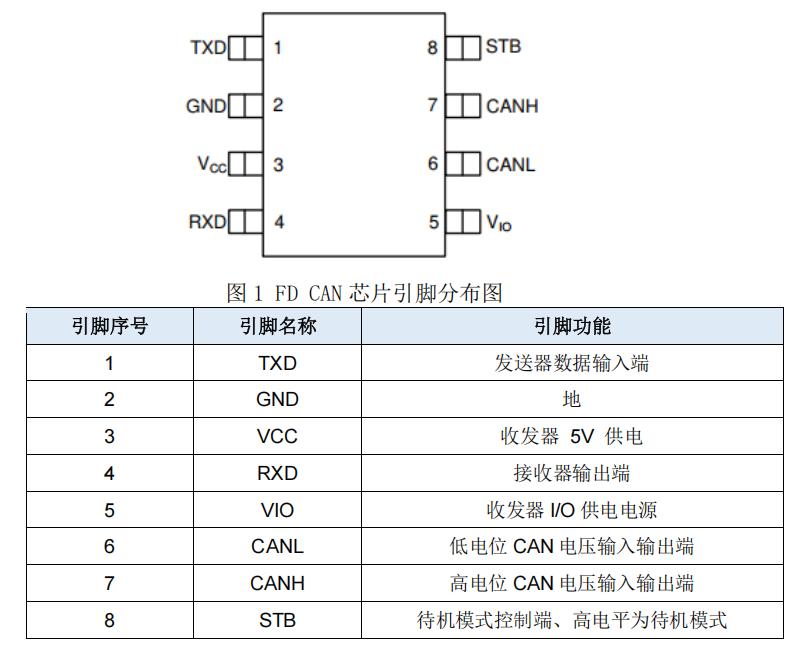

图2 ASM1042管脚图

1. 电源与逻辑电平控制管脚

VCC 电源管脚（3 脚）

通常要求 VCC 在 4.75V 至 5.25V 之间，以满足 ISO 11898-2 标准对高速 CAN 的电压要求。 VCC管脚处并联 22μF 电解电容（如 C9）与 1μF 陶瓷电容（如 C12）组成 π 型滤波，抑制电源纹波。当 VCC 电压低于 4.2V 时，芯片内置的欠压保护（UVLO）会自动触发，防止异常供电损坏总线。

VIO 逻辑电平管脚（5 脚）

该管脚通过设置 3.3V 或 5V 电压，匹配 MCU 的 TTL 电平标准（如 51 单片机用 5V，ARM 芯片用 3.3V）。驱动能力不足时，可调整 RXD/TXD 路径的上拉电阻和VIO的上拉电阻，且必须并联 0.1μF 去耦电容到 GND。

2. 数据传输管脚

TXD 管脚（1 脚）

功能：接收 MCU 发送的逻辑信号，转换为 CAN 总线驱动信号。

应用要点：

1.输入电平由 VIO 管脚定义（如 VIO=3.3V 时，TXD 高电平需≥2.4V，低电平≤0.8V），需与 MCU 的 TTL 电平匹配。

2.硬件上可串联 330Ω 电阻，防止瞬态电流损坏芯片。

3.内置显性超时（TXD DTO）保护：若 TXD 低电平持续超过 1.2~3.8ms，芯片会禁止发送，防止总线阻塞。

RXD 管脚（4 脚）

功能：将 CAN 总线信号转换为逻辑电平，输出至 MCU。

应用要点：

1.输出电流范围为 -8mA~8mA，可直接驱动 MCU 输入端口，如果RXD上升电平较缓慢，可串联 1kΩ 左右上拉电阻，确保高电平稳定性。

3. 总线接口管脚：抗干扰设计的核心

CANH & CANL 管脚（7、6 脚）

功能：连接 CAN 总线的差分信号对，CANH 传输高电平，CANL 传输低电平。

应用要点：

1.终端电阻：总线两端需并联 120Ω 电阻，抑制信号反射，参考电路中明确采用 120Ω 电阻（额定功率 0.25~0.5W）。

2.滤波与保护：

串联 330Ω 电阻限制短路电流，并联 4.7nF 电容（如 C4）滤除高频噪声，计算逻辑为：通信速率 1Mbps 时，电容值取 4.7nF 可抑制 500kHz 以上干扰。

并联 TVS 二极管（如 SM712），钳位瞬态过压至安全范围（≤±70V），对应芯片总线故障保护特性。

EMC 优化：靠近芯片处串联共模电感，抑制共模干扰，同时总线走线需对称等长，减少电磁辐射，根据实际产品应用环境考虑是否增加。

4. 控制与保护管脚：低功耗与可靠性的关键

STB 管脚（8 脚）

功能：待机模式控制端，高电平激活待机，此时芯片功耗降至 0.5~5μA，并支持总线唤醒。

应用要点：

1.连接 MCU 的 GPIO 端口，通过高电平（≥VIO×0.7）进入待机，低电平（≤VIO×0.3）恢复正常模式。

2.待机时，CANH/CANL 进入高阻态，RXD 输出低电平，当总线检测到超过 tWK_FILTER（0.5~1.8μs）的显性电平，可自动唤醒芯片。

保护机制集成

芯片内置热关断（TSD）、ESD 保护（±15kV）、总线短路保护，但实际电路中仍需搭配外围保护元件（如 TVS、限流电阻），形成双重防护。

总结：管脚应用的「黄金法则」

电源链：VCC/VIO 必配滤波电容，接地需低阻抗；

总线端：120Ω 终端电阻 + TVS 二极管是标配；

控制端：STB 合理配置待机模式，VIO 匹配 MCU 电平；

EMC 优化：共模电感 + 对称走线 + 屏蔽线缆，应对汽车 / 工业强干扰场景。

由于客户现场使用环境（包括但不限于电源条件、电磁干扰、机械应力等）存在显著差异，文档内容无法完全覆盖所有实际场景，仅供技术参考，建议用户在实际应用前，结合具体场景进行充分测试验证。

若文档中存在参数标注、电路设计或描述错误，欢迎通过技术支持渠道反馈指正。
