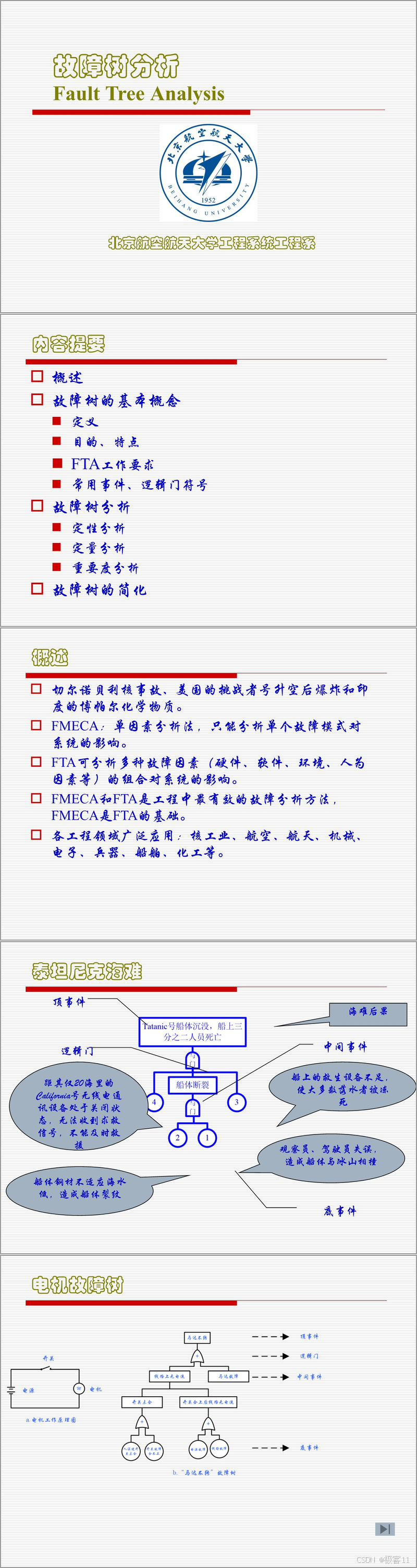

资料解读：【54页PPT】FTA故障树
详细资料请看本解读文章的最后内容。
一、故障树分析（FTA）概述
故障树分析（Fault Tree Analysis, FTA）是一种系统化的故障分析方法，广泛应用于核工业、航空航天、机械电子、化工等领域。该方法通过逻辑演绎，分析可能导致系统故障的各种因素组合，包括硬件、软件、环境及人为因素等。
FTA的起源可追溯至20世纪60年代，最初用于分析核电站的安全性问题。典型案例包括切尔诺贝利核事故、美国挑战者号航天飞机爆炸和印度博帕尔化学物质泄漏等重大事故的分析。与单因素分析法（如FMECA）不同，FTA能够分析多因素组合对系统的影响，因此成为工程领域最有效的故障分析方法之一。
二、故障树的基本概念
1. 故障树的定义
故障树是一种逻辑因果关系图，由事件和逻辑门构成。其中：
- 事件：描述系统或部件的故障状态，如顶事件（系统级故障）、中间事件（子系统故障）和底事件（基本故障原因）。
- 逻辑门：表示事件之间的逻辑关系，如“与门”（AND）和“或门”（OR）。
2. FTA的目的与特点
目的：
- 识别潜在故障模式及原因；
- 发现系统可靠性和安全性的薄弱环节；
- 计算故障发生概率；
- 为事故调查提供支持；
- 指导维修方案优化。
特点：
- 自上而下的图形演绎方法；
- 灵活性高，适用于复杂系统；
- 综合性强，涵盖硬件、软件、环境及人为因素；
- 主要用于安全性分析。
三、FTA的工作要求
- 早期介入：在产品设计初期即开展FTA，并随设计进展不断更新。
- 责任明确：由设计人员主导，结合FMEA（故障模式与影响分析）进行，确保逻辑正确性。
- 计算机辅助：因分析工作量庞大，需借助软件工具提高效率。
- 改进措施落实：分析结果必须反馈至设计文件，确保改进措施落地。
四、故障树的符号与逻辑关系
1. 常用事件符号
- 顶事件：系统级故障，位于故障树顶端。
- 中间事件：子系统或部件的故障状态。
- 底事件：基本故障原因，无法进一步分解。
2. 常用逻辑门符号
- 与门（AND）：所有输入事件同时发生，输出事件才发生。
- 或门（OR）：任一输入事件发生，输出事件即发生。
- 禁止门：特定条件下事件才会发生。
五、故障树的分析步骤
1. 建树步骤
- 收集系统及故障相关资料；
- 选择顶事件；
- 构建故障树；
- 简化故障树。
2. 分析步骤
- 定性分析：寻找导致顶事件的最小割集（故障组合）；
- 定量分析：计算顶事件发生概率；
- 重要度分析：评估各底事件对系统的影响；
- 提出改进措施。
六、故障树定性分析
1. 最小割集的概念
- 割集：一组底事件，若同时发生则顶事件必然发生。
- 最小割集：无法进一步简化的割集，去掉任一事件即失效。
2. 最小割集的意义
- 降低风险：消除一阶最小割集（单点故障）可显著提高系统可靠性。
- 维修指导：修复同一最小割集中的所有故障，才能恢复系统安全性。
3. 求解方法
- 下行法：从顶事件向下逐层分解；
- 上行法：从底事件向上组合。
七、故障树定量分析
1. 基本假设
- 独立性：底事件之间互不影响；
- 两态性：部件只有正常或故障两种状态；
- 指数分布：部件寿命服从指数分布。
2. 顶事件概率计算
- 结构函数：用布尔代数描述系统状态；
- 计算方法：全概率法、直接化法、递推化法等。
八、重要度分析
1. 概率重要度
衡量部件故障概率变化对系统故障概率的影响。
2. 结构重要度
评估部件在系统中的关键性，与故障概率无关。
九、故障树的简化与优化
- 逻辑简化：合并冗余事件；
- 模块分解：将复杂子树拆分为独立模块；
- 早期不交化：消除重复事件的影响。
十、案例分析
以泰坦尼克号海难为例，构建故障树：
- 顶事件：海难后果；
- 中间事件：救生设备不足、通讯故障、操作失误等；
- 底事件：钢材性能不足、无线电关闭等。
通过FTA可识别关键故障链，如“船体钢材不适应低温”与“操作失误”的组合导致了灾难性后果。
结语
FTA是一种强大的系统可靠性分析工具，能够全面识别故障根源并指导改进。无论是产品设计还是事故调查，FTA都能提供科学依据，帮助工程师优化系统安全性。
接下来请您阅读下面的详细资料吧。
