本教程详细介绍了如何在STM32F446VE芯片上进行ADC采样，包括单通道、多通道非DMA及多通道DMA方式。通过STM32CubeMX配置ADC和DMA，然后在Keil5中添加代码实现采样并打印电压值。示例代码展示了如何使用HAL库进行ADC操作和数据处理。

ADC采样

一，单通道ADC采样
- 1，stm32cubemx配置
- 2，keil5添加代码
二，多通道ADC采样（非DMA）
- 1，stm32cubemx配置
- 2，keil5添加代码
三，多通道ADC采样（DMA）
- 1，stm32cubemx配置
- 2，keil5添加代码

本教程使用stm32f446ve芯片
工程创建自行搜索，网上教程很多

一，单通道ADC采样

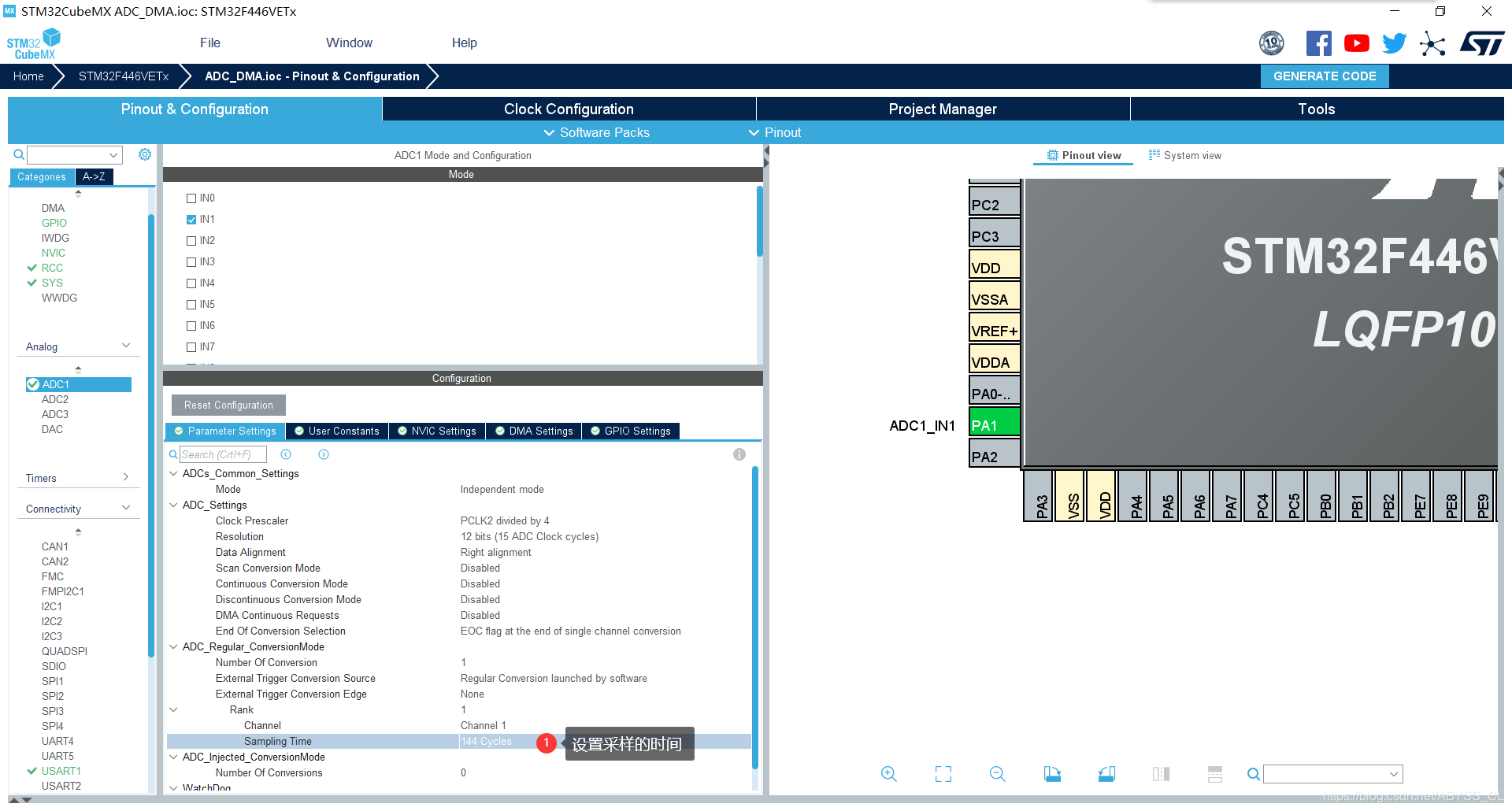

1，stm32cubemx配置

在这里插入图片描述

2，keil5添加代码

main函数外定义：
uint32_t ADC_Value;
uint8_t i;

while (1)
  {
	  HAL_Delay(500);
	  HAL_ADC_Start(&hadc1);//打开ADC
	  HAL_ADC_PollForConversion(&hadc1,50);
	  if(HAL_IS_BIT_SET(HAL_ADC_GetState(&hadc1), HAL_ADC_STATE_REG_EOC))
	  {
		ADC_Value = HAL_ADC_GetValue(&hadc1);
	  }
	  printf("\r\n******** ADC DMA Example ********\r\n");//串口打印
      printf(" AD1 value = %1.3fV \r\n", ADC_Value*3.3f/4096);
      }

二，多通道ADC采样（非DMA）

1，stm32cubemx配置

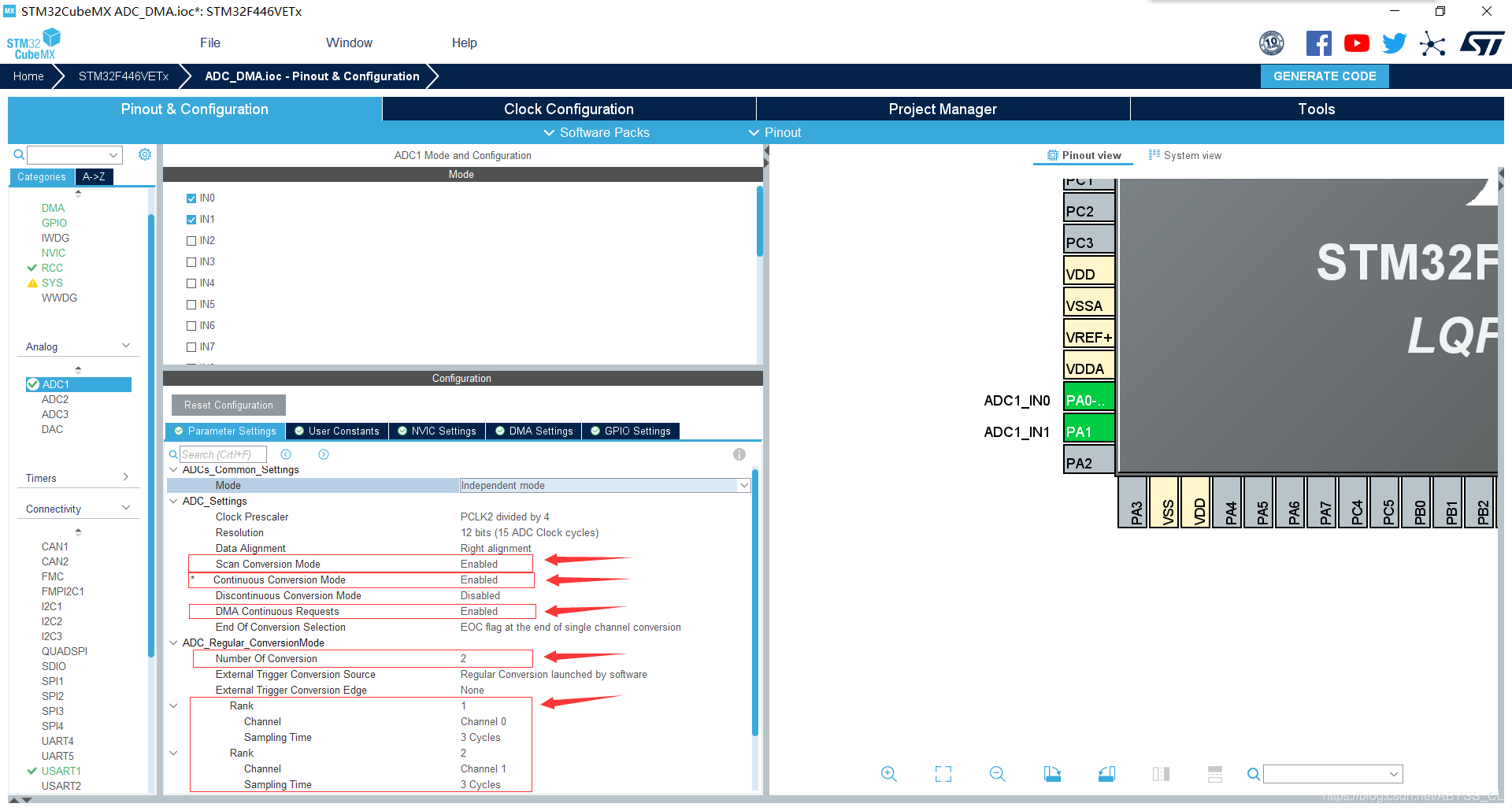

ADC配置
在这里插入图片描述

2，keil5添加代码

main函数外定义：
uint32_t ADC_Value[2];
uint8_t i;

while（1）
{
	  HAL_Delay(500);
	  for(i=0;i<2;i++)
	  {
			HAL_ADC_Start(&hadc1);//打开ADC
			HAL_ADC_PollForConversion(&hadc1,50);
			if(HAL_IS_BIT_SET(HAL_ADC_GetState(&hadc1), HAL_ADC_STATE_REG_EOC))
	  		{
				ADC_Value[i] = HAL_ADC_GetValue(&hadc1);
	 		}
	  		HAL_ADC_Stop (&hadc1);//打开ADC
	 		printf("\r\n******** ADC DMA Example ********\r\n");//串口打印
      		printf(" AD1 value = %1.3fV \r\n", ADC_Value[0]*3.3f/4096);
      		printf(" AD2 value = %1.3fV \r\n", ADC_Value[1]*3.3f/4096);
}

三，多通道ADC采样（DMA）

1，stm32cubemx配置

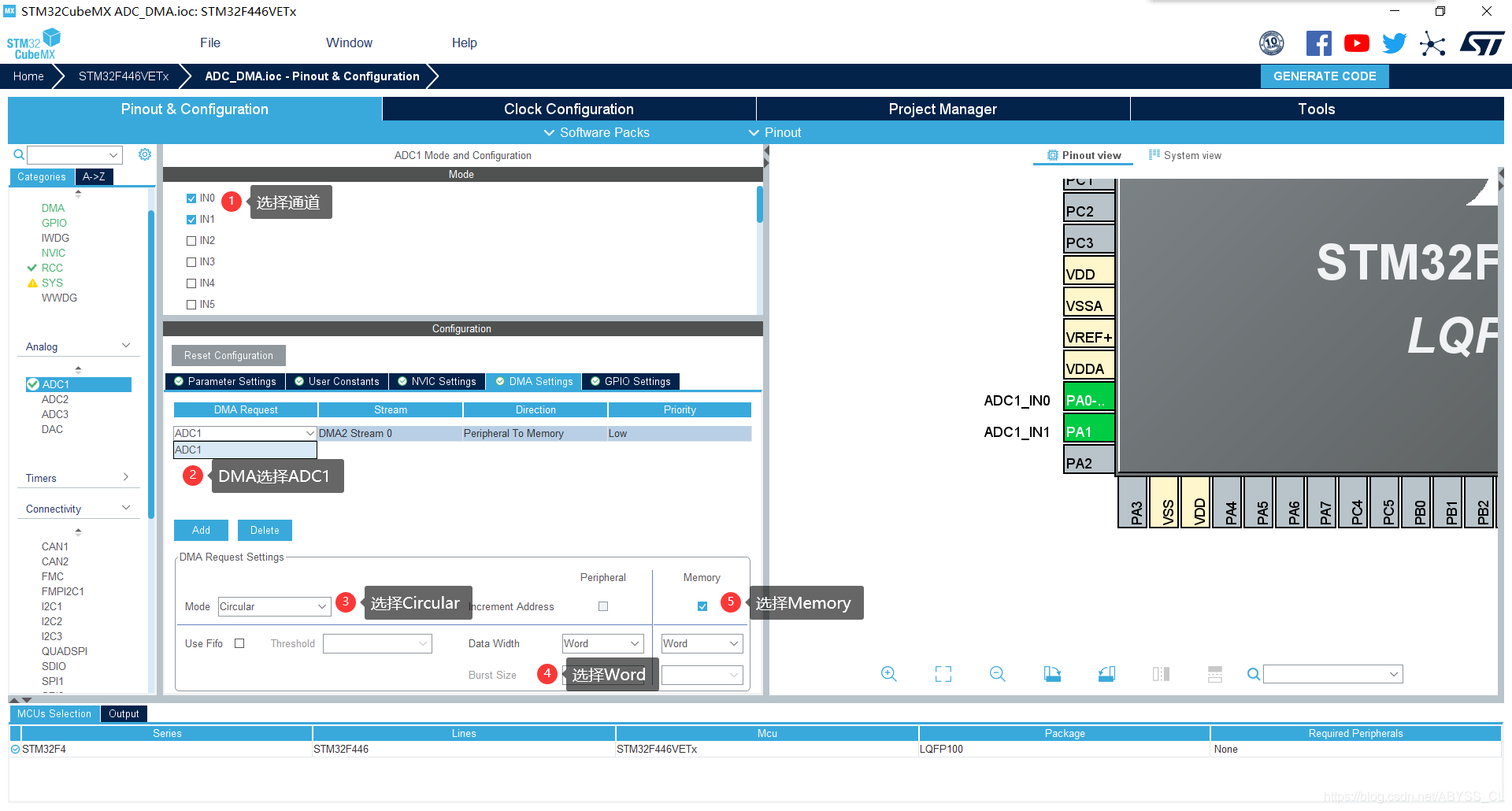

配置DMA
在这里插入图片描述
2，配置ADC

2，keil5添加代码

main函数外定义：
uint32_t ADC_Value[100];
uint8_t i;
uint32_t ad1,ad2;

main函数内，while外开启ADC通道
HAL_ADC_Start_DMA(&hadc1, (uint32_t*)&ADC_Value, 100);

while（1）
{
	 	HAL_Delay(500);
        for(i = 0,ad1 =0,ad2=0; i < 100;)
        {
            ad1 += ADC_Value[i++];
            ad2 += ADC_Value[i++];
        }
        ad1 /= 50;
        ad2 /= 50;
        printf("\r\n******** ADC DMA Example ********\r\n\r\n");//串口打印
        printf(" AD1 value = %1.3fV \r\n", ad1*3.3f/4096);
        printf(" AD2 value = %1.3fV \r\n", ad2*3.3f/4096);
}
