实验涉及配置三个路由器R1、R2和R3，以及多个终端PC，通过静态路由实现全网可达。配置包括设置各接口IP地址及静态路由条目，确保不同子网间的通信。

HCIA第一次静态路由实验

实验要求：

布置如下拓扑，且做到全网可达

在这里插入图片描述
对路由器R1的配置：
[r1]interface GigabitEthernet 0/0/0
[r1-GigabitEthernet0/0/0]ip address 192.168.1.1 24
[r1]interface GigabitEthernet 0/0/1
[r1-GigabitEthernet0/0/1]ip address 192.168.2.1 24
[r1]ip route-static 192.168.3.0 255.255.255.0 192.168.2.2
[r1]ip route-static 192.168.4.0 255.255.255.0 192.168.2.2
[r1]ip route-static 192.168.5.0 255.255.255.0 192.168.2.2

对路由器R2的配置：
[r2]interface GigabitEthernet 0/0/0
[r2-GigabitEthernet0/0/0]ip address 192.168.2.2 24
[r2]interface GigabitEthernet 0/0/1
[r2-GigabitEthernet0/0/1]ip address 192.168.3.1 24
[r2]interface GigabitEthernet 0/0/2
[r2-GigabitEthernet0/0/2]ip address 192.168.4.1 24
[r2]ip route-static 192.168.1.0 255.255.255.0 192.168.2.1
[r2]ip route-static 192.168.5.0 255.255.255.0 192.168.4.2

对路由器R3的配置：
[r3]interface GigabitEthernet 0/0/0
[r3-GigabitEthernet0/0/0]ip address 192.168.4.2 24
[r3]interface GigabitEthernet 0/0/1
[r3-GigabitEthernet0/0/1]ip address 192.168.5.1 24
[r3]ip route-static 192.168.1.0 255.255.255.0 192.168.4.1
[r3]ip route-static 192.168.2.0 255.255.255.0 192.168.4.1
[r3]ip route-static 192.168.3.0 255.255.255.0 192.168.4.1

对终端PC1的配置
在这里插入图片描述

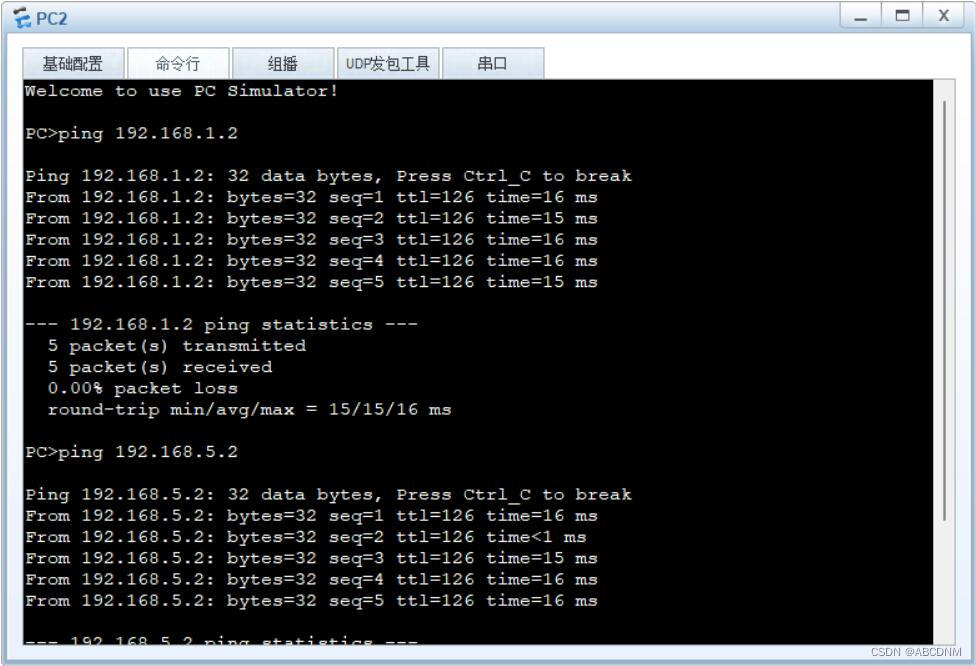

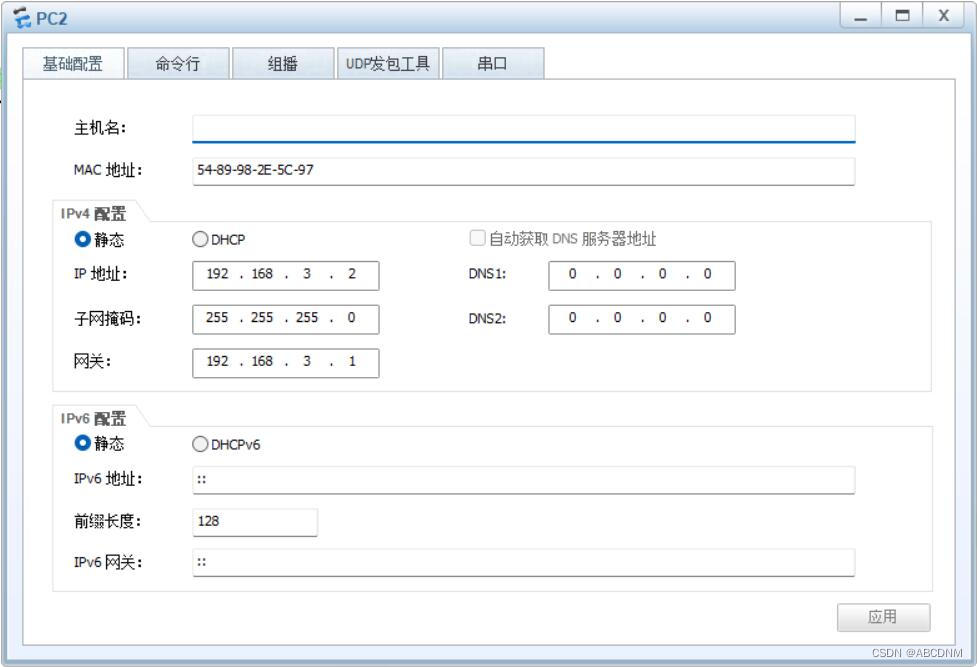

对终端PC2的配置

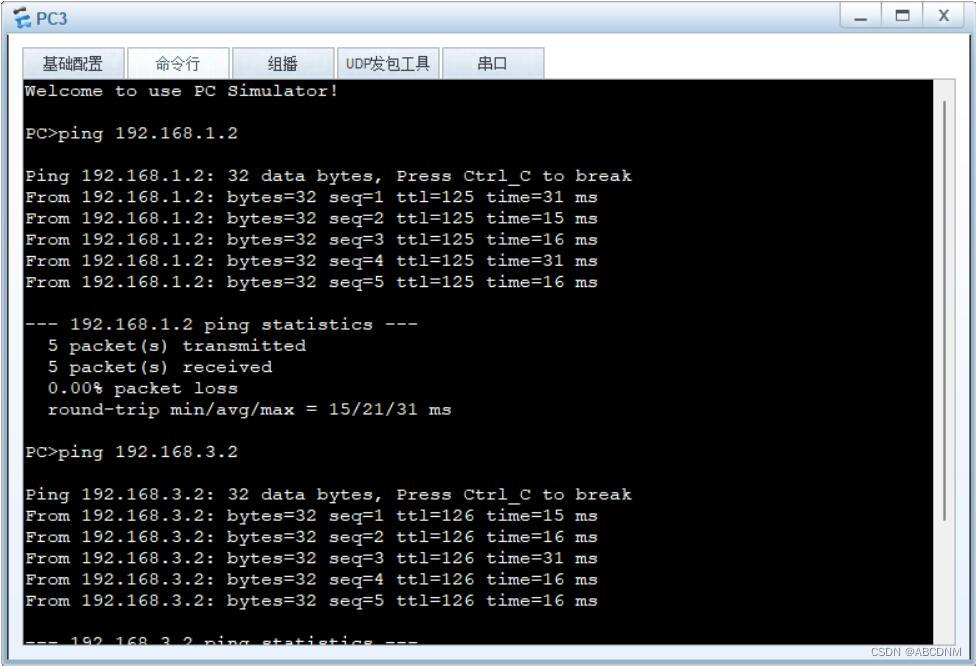

对终端PC3的配置
