卡诺图与真值表转换关系

最新推荐文章于 2025-08-14 19:26:06 发布
最新推荐文章于 2025-08-14 19:26:06 发布
阅读量303 收藏
点赞数 2
CC 4.0 BY-SA版权
分类专栏： # 数电笔记 文章标签： 笔记
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/A721863598/article/details/146371480
  •  用三位（变量）进行示意，其他位数同理
  • A B C为变量值，L为函数值，满足    L=f_{(ABC)}

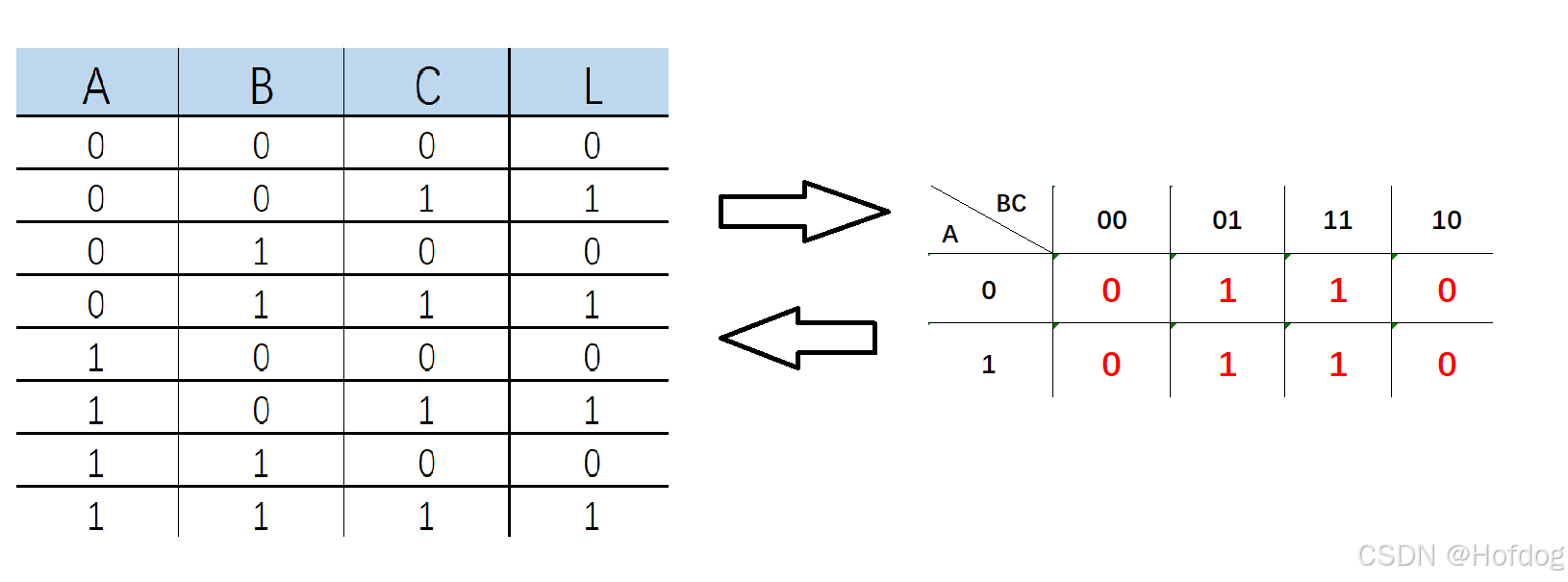

  • 真值表到卡诺图 ：根据变量值确定函数值，找到卡诺图中对应变量值的格子，填入函数值。如真值表中，变量值为{ABC:011}对应函数值{L:1}，此时卡诺图中第二行第四列对应{ABC:011}，填入1。
  • 卡诺图到真值表 ：根据格子对应变量值，将格子内容填入真值表对应的函数值处。如卡诺图中第二行第四列对应{ABC:011}，格子内容为1，则在真值表{ABC:011}这一行的函数值处填入1.

十二、用卡诺图化简真值表（1）
0
01-02 7175
卡诺图化简方法 先将真值表中的数据填入卡诺图 将图上填1的方格圈起来，要求圈的数量尽量少、范围尽量大，圈可重复包围但每个圈内必须有新的最小项。 写出每个全对应的逻辑表达式并化简 将全部逻辑表达式相加就得到最简的与或表达式 步骤一举例： 若真值表如下图： 挑出函数值为1的项（黄色背景的项），将其填入下面的卡诺图 （卡诺图中 纵向的0就是A非，1为A，横向依次为 B非 C非、B非 C、B C、B C非） 即为： 步骤二、三举例：
