Unix时间戳

什么是Unix时间戳?
①Unix 时间戳（Unix Timestamp）定义为从UTC/GMT的1970年1月1日0时0分0秒开始所经过的秒数，不考虑闰秒.
②时间戳存储在一个秒计数器中，秒计数器为32位/64位的整型变量.
③世界上所有时区的秒计数器相同，不同时区通过添加偏移来得到当地时间.

GMT/UTC

什么是GMT?
GMT（Greenwich Mean Time）格林尼治标准时间是一种以地球自转为基础的时间计量系统。它将地球自转一周的时间间隔等分为24小时，以此确定计时标准.
什么是UTC?
UTC（Universal Time Coordinated）协调世界时是一种以原子钟为基础的时间计量系统。它规定铯133原子基态的两个超精细能级间在零磁场下跃迁辐射9,192,631,770周所持续的时间为1秒。当原子钟计时一天的时间与地球自转一周的时间相差超过0.9秒时，UTC会执行闰秒来保证其计时与地球自转的协调一致.

具体时区划分见该视频:时区划分详解

时间戳转换

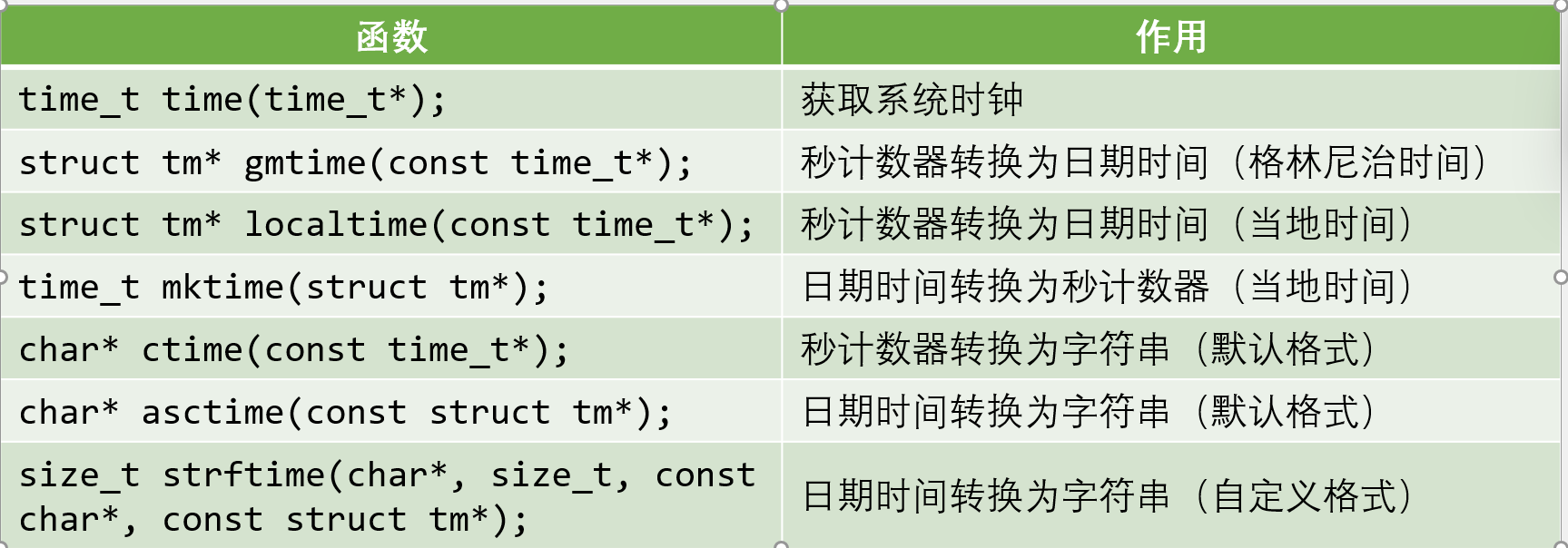

C语言的time.h模块提供了时间获取和时间戳转换的相关函数，可以方便地进行秒计数器、日期时间和字符串之间的转换,如图:

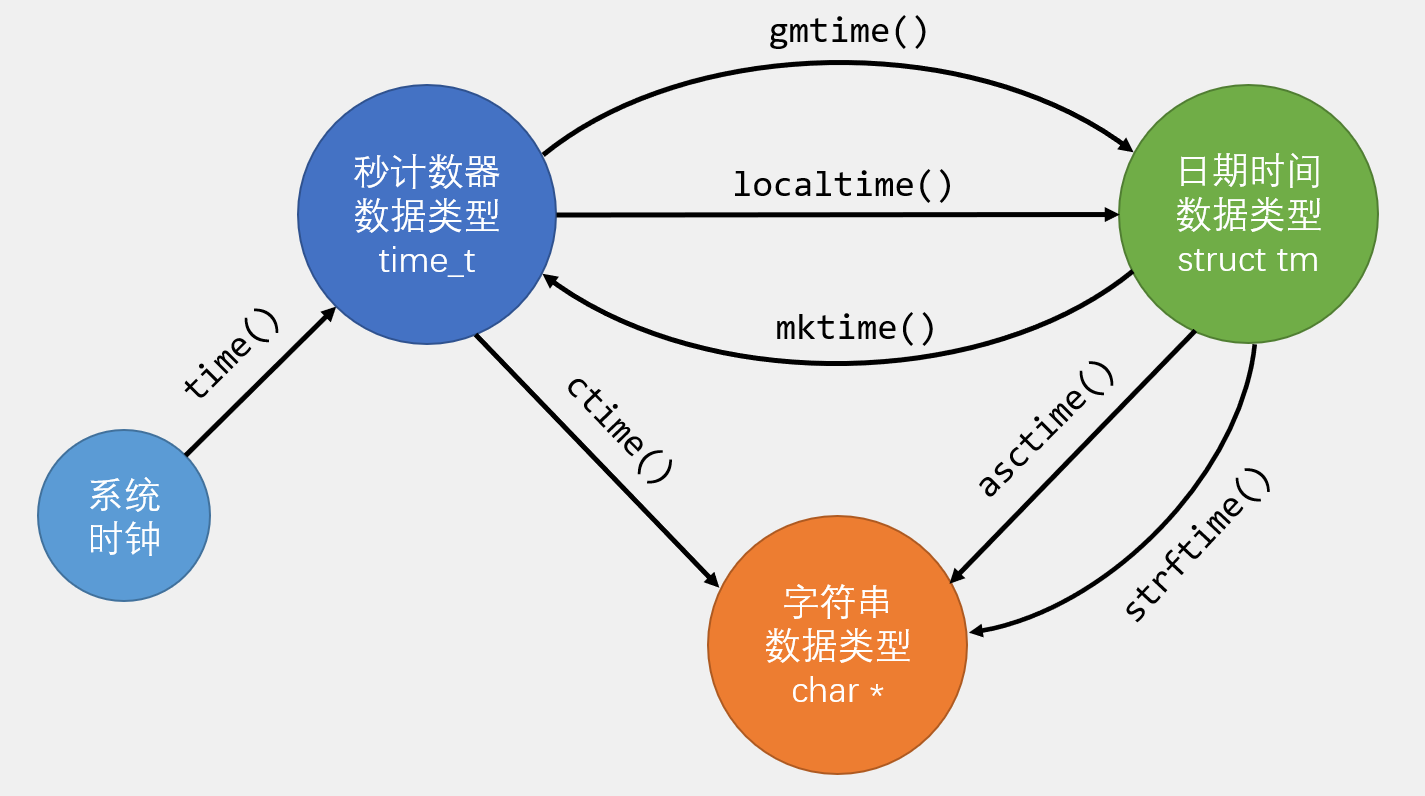

各种时间转换函数关系图:

BKP(备份寄存器)

什么是BKP?
①BKP（Backup Registers）备份寄存器.
②BKP可用于存储用户应用程序数据。当VDD（2.0~3.6V）电源被切断，他们仍然由VBAT（1.8~3.6V）维持供电。当系统在待机模式下被唤醒，或系统复位或电源复位时，他们也不会被复位.
③TAMPER引脚产生的侵入事件将所有备份寄存器内容清除.
④RTC引脚输出RTC校准时钟、RTC闹钟脉冲或者秒脉冲.
⑤存储RTC时钟校准寄存器.
⑥用户数据存储容量：20字节（中容量和小容量）/ 84字节（大容量和互联型）.
⑦STM32属于中容量设备,故只有20字节的存储容量可以使用,也只有10个寄存器可以使用(大容量设备有45个寄存器可以使用).

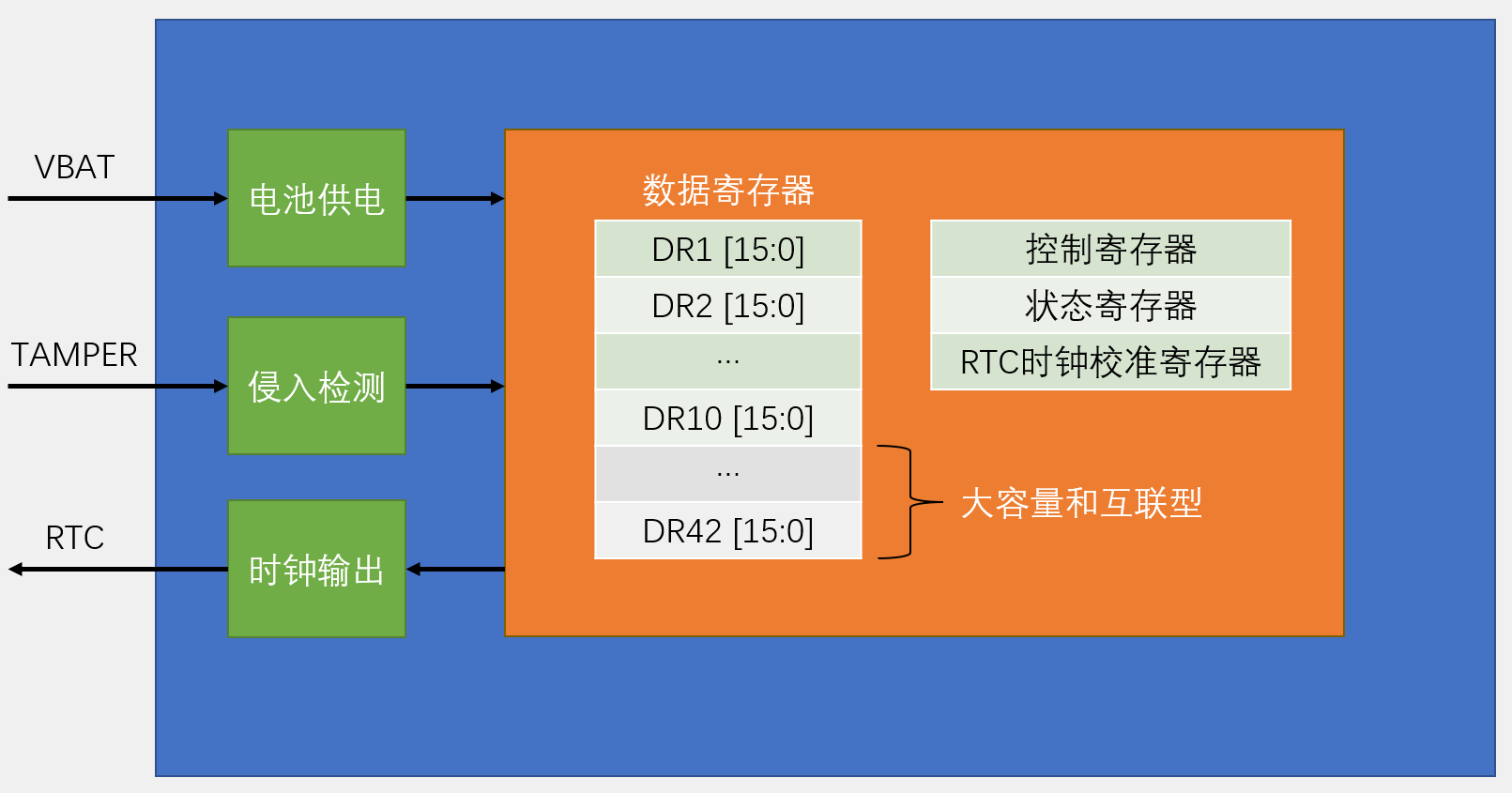

BKP基本结构如图:

RTC(实时时钟)

什么是RTC?
①RTC（Real Time Clock）实时时钟.
②RTC是一个独立的定时器，可为系统提供时钟和日历的功能.
③RTC和时钟配置系统处于后备区域，系统复位时数据不清零，VDD（2.0~3.6V）断电后可借助VBAT（1.8~3.6V）供电继续走时.
④32位的可编程计数器，可对应Unix时间戳的秒计数器.
⑤20位的可编程预分频器，可适配不同频率的输入时钟.
⑥可选择三种RTC时钟源：
HSE时钟除以128（通常为8MHz/128）
LSE振荡器时钟（通常为32.768KHz）
LSI振荡器时钟（40KHz）

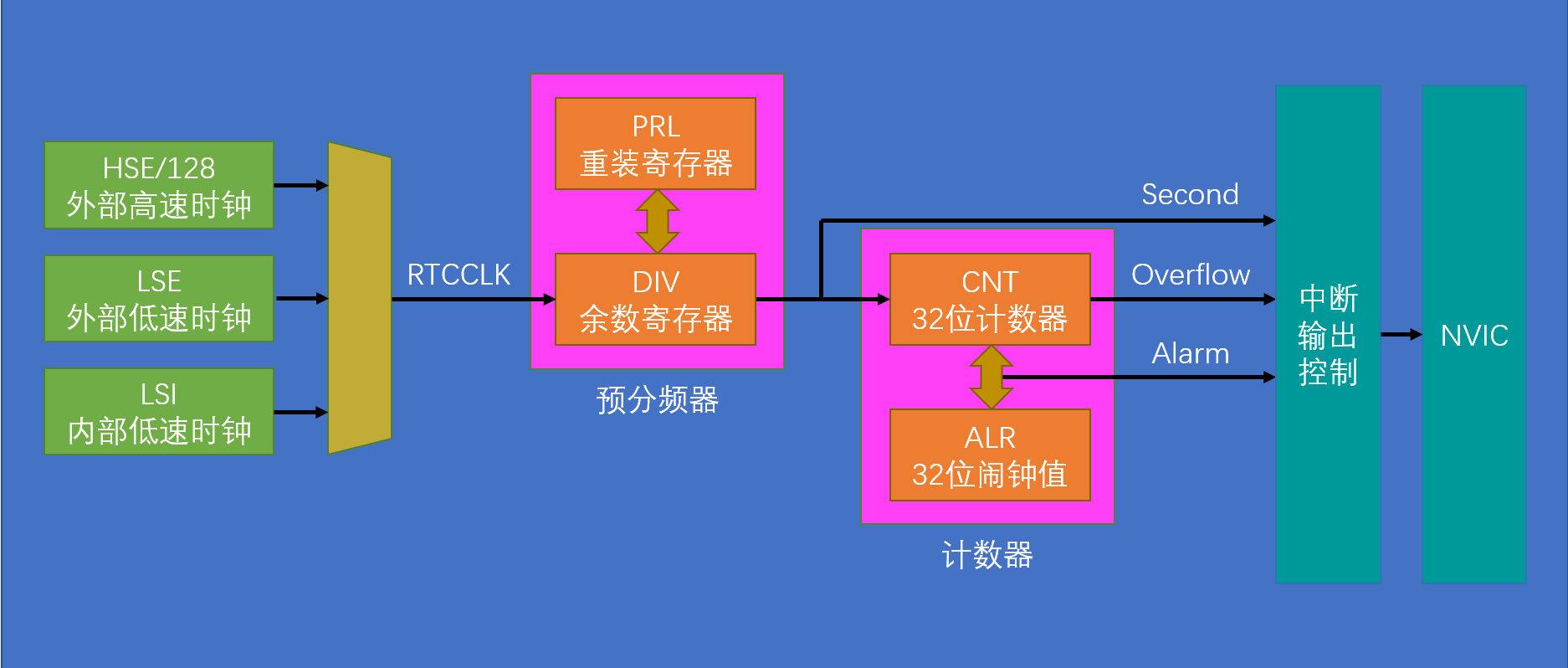

RTC基本结构如图:
RTC操作注意事项:
①执行以下操作将使能对BKP和RTC的访问：设置RCC_APB1ENR的PWREN和BKPEN，使能PWR和BKP时钟,设置PWR_CR的DBP，使能对BKP和RTC的访问.
②若在读取RTC寄存器时，RTC的APB1接口曾经处于禁止状态，则软件首先必须等待RTC_CRL寄存器中的RSF位（寄存器同步标志）被硬件置1.
③必须设置RTC_CRL寄存器中的CNF位，使RTC进入配置模式后，才能写入RTC_PRL、RTC_CNT、RTC_ALR寄存器.
④对RTC任何寄存器的写操作，都必须在前一次写操作结束后进行。可以通过查询RTC_CR寄存器中的RTOFF状态位，判断RTC寄存器是否处于更新中。仅当RTOFF状态位是1时，才可以写入RTC寄存器.

RTC与BKP之间的联系

共享电源域
①RTC和BKP都属于备份域（Backup Domain）.
②由VBAT引脚或VDD供电，即使主电源断开，数据也不会丢失.
③需要使能PWR（电源控制）和BKP时钟才能访问.
硬件依赖关系

// 必须使能这些时钟才能使用RTC和BKP
RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR, ENABLE);
RCC_APB1PeriphClockCmd(RCC_APB1Periph_BKP, ENABLE);
PWR_BackupAccessCmd(ENABLE);  // 允许访问备份域

应用场景:

VBAT电池
    ↓
  ┌─────────────┐
  │  备份域     │ ← 保持RTC时间和BKP数据
  │  • RTC计数器│
  │  • BKP寄存器│
  └─────────────┘

总结:
RTC提供时间功能，BKP提供数据存储功能，两者共同构成STM32的备份域系统，确保关键数据（时间信息和配置标志）在断电情况下不会丢失.

读写备份寄存器&实时时钟

读写备份寄存器

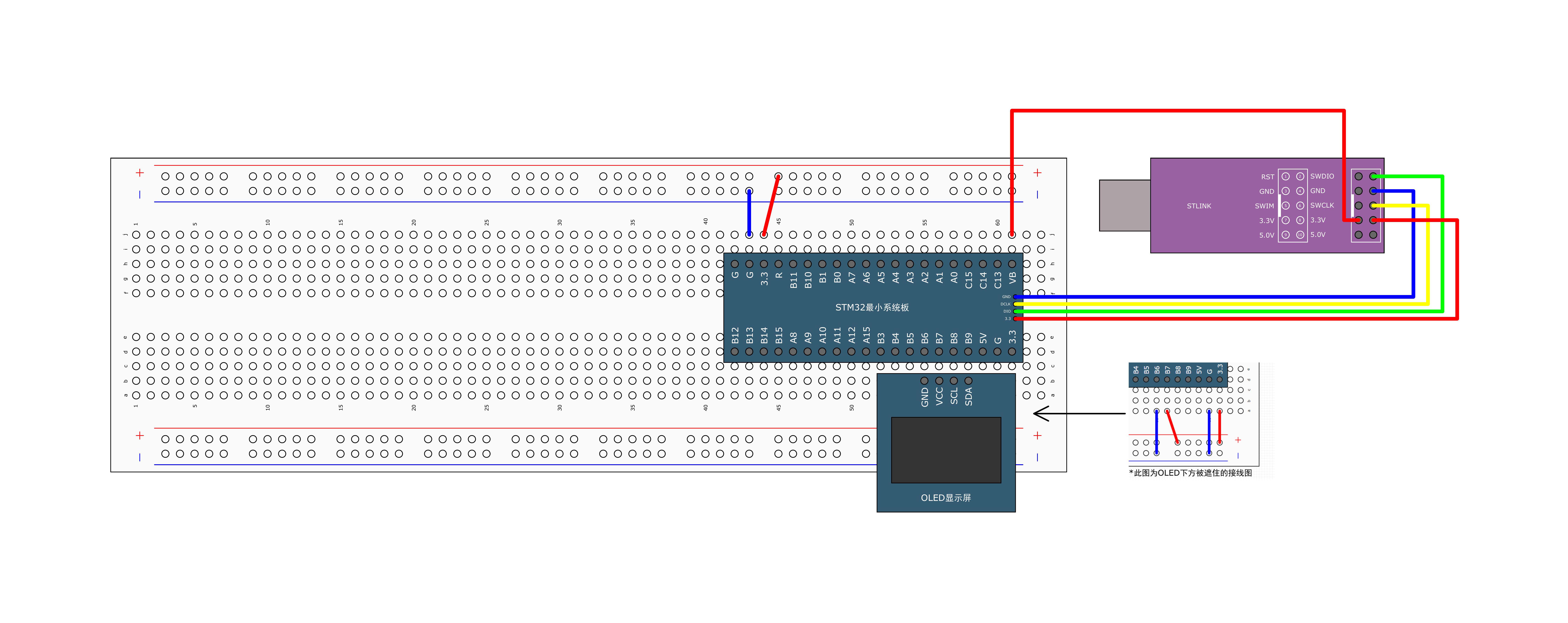

接线图如下:
由于配置代码比较少,所以就不再封装,只在main.c文件中进行初始化和调用
main.c代码:

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "Key.h"

uint16_t ArrayWrite[] = {0x1234,0x5678};
uint16_t ArrayRead[2];
uint8_t KeyNum;
int main(void)
{
	OLED_Init();
	Key_Init();

	OLED_ShowString(1,1,"W:");
	OLED_ShowString(2,1,"R:");

	//初始化
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_BKP,ENABLE);
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR,ENABLE);

	PWR_BackupAccessCmd(ENABLE);

	while (1)
	{
		KeyNum = Key_GetNum();
		//KeyNum == 1:按键按下
		if(KeyNum == 1)
		{
			BKP_WriteBackupRegister(BKP_DR1,ArrayWrite[0] ++);
			BKP_WriteBackupRegister(BKP_DR2,ArrayWrite[1] ++);

			OLED_ShowHexNum(1,3,BKP_ReadBackupRegister(BKP_DR1),4);
			OLED_ShowHexNum(1,8,BKP_ReadBackupRegister(BKP_DR2),4);
		}

		OLED_ShowHexNum(2,3,BKP_ReadBackupRegister(BKP_DR1),4);
		OLED_ShowHexNum(2,8,BKP_ReadBackupRegister(BKP_DR2),4);
	}
}

值得注意的是:
①备份寄存器BKP和电源控制的PWR是连接在总线APB1的设备.
②PWR_BackupAccessCmd(ENABLE);这句代码是开启对备份寄存器访问的权限(Backup缩写为BKP).
③BKP寄存器与传统的STM32寄存器不同,它是16位的.

实时时钟

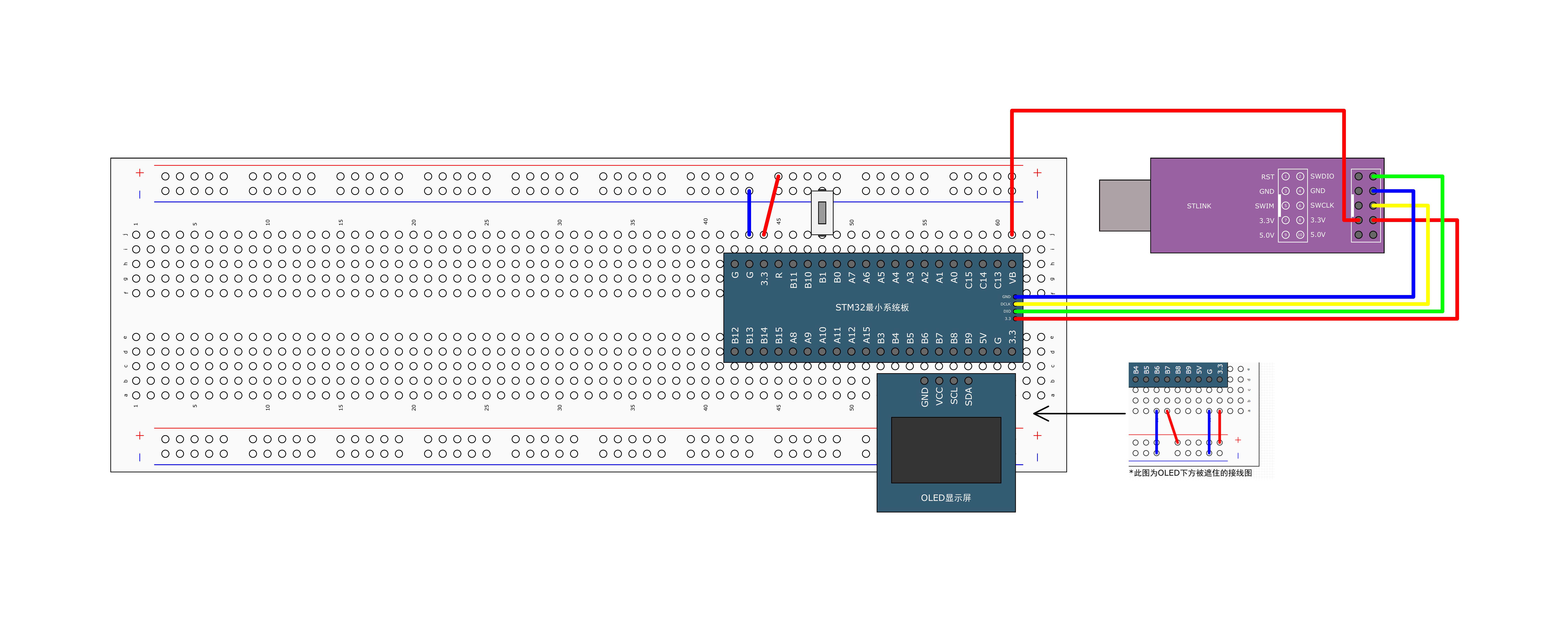

接线图如下:
由于RTC使用的STM32板子上自带的晶振,电路是内部的,不涉及外部设备,所以在System文件夹下新建MyRTC.c文件和MyRTC.h文件.
MyRTC.c代码:

#include "stm32f10x.h"                  // Device header
#include <time.h>

//定义时间的数组,按照年月日时分秒的的顺序排列:2025-11-19 17:27:55
uint16_t MyRTC_Time[] = {2025,11,19,17,27,55};

void MyRTC_SetTime(void);

void MyRTC_Init(void)
{
	//初始化
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR,ENABLE);
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_BKP,ENABLE);

	PWR_BackupAccessCmd(ENABLE);

	if(BKP_ReadBackupRegister(BKP_DR1) != 0XA5A5)
	{
		//开启LSE作为时钟来源
		RCC_LSEConfig(RCC_LSE_ON);
		//等待LSE晶振起振完成
		while(RCC_GetFlagStatus(RCC_FLAG_LSERDY) != SET);

		//选择时钟源(LSE,LSI,HSI)
		RCC_RTCCLKConfig(RCC_RTCCLKSource_LSE);
		//上电
		RCC_RTCCLKCmd(ENABLE);

		//读同步:此函数等待硬件完成同步
		RTC_WaitForSynchro();
		//写同步:必须等待前一次写操作真正完成后，才能发起下一次写操作，否则会失败
		RTC_WaitForLastTask();

		//LSE的时钟频率为32768HZ,要想得到RTC需要的1HZ要对其进行32768次分频
		RTC_SetPrescaler(32768 - 1);
		//每次写操作后都要调用该函数
		RTC_WaitForLastTask();

		MyRTC_SetTime();

		BKP_WriteBackupRegister(BKP_DR1,0XA5A5);
	}
	else
	{
		//读同步:此函数等待硬件完成同步
		RTC_WaitForSynchro();
		//写同步:必须等待前一次写操作真正完成后，才能发起下一次写操作，否则会失败
		RTC_WaitForLastTask();
	}

}

void MyRTC_SetTime(void)
{

	time_t time_cnt;

	//设置时间
	struct tm time_date;
	time_date.tm_year = MyRTC_Time[0] - 1900;
	time_date.tm_mon = MyRTC_Time[1];
	time_date.tm_mday = MyRTC_Time[2];
	time_date.tm_hour = MyRTC_Time[3];
	time_date.tm_min = MyRTC_Time[4];
	time_date.tm_sec = MyRTC_Time[5];

	//根据设置的时间来读出对应的时间戳(秒)
	time_cnt = mktime(&time_date) - 8*60*60;

	//将读出的秒数写到RTC寄存器中
	RTC_SetCounter(time_cnt);
	//每次写操作后都要调用该函数
	RTC_WaitForLastTask();
}

void MYRTC_ReadTime(void)
{
	time_t time_cnt;
	struct tm time_date;

	//读取RTC中设置的秒
	time_cnt = RTC_GetCounter() + 8*60*60;

	time_date = *localtime(&time_cnt);

	//读取时间
	MyRTC_Time[0] =  time_date.tm_year + 1900;
	MyRTC_Time[1] = time_date.tm_mon + 1;
	MyRTC_Time[2] = time_date.tm_mday;
	MyRTC_Time[3] = time_date.tm_hour;
	MyRTC_Time[4] = time_date.tm_min;
	MyRTC_Time[5] = time_date.tm_sec;

}

值得注意的是:
①在初始化函数中有if语句,其作用是为了防止在按复位按钮或者拔掉STM32电源重新插上(没有拔掉BKP的电源),OLED的时间要恢复为原始的值重新计时,当按复位按钮或重新插上STM32电源时,要重新执行初始化函数,当执行到判断语句BKP_ReadBackupRegister(BKP_DR1) != 0XA5A5,会判断BKP的寄存器1中值是否等于0xA5A5,如果STM32是直接断掉所有电源(包括备用电源)然后重新插上重新启动的话,该寄存器1的值会被清零,所以不等于0xA5A5,会执行if内部的代码,重新从设置的初始时间计时,否则会跳出if语句从断电以前的值自增.
②那么为什么if语句的内部要指定DR1寄存器和值0xA5A5呢?
答:事实上,STM32属于中容量设备,备用寄存器一共有10个,指定这其中的任何寄存器都行,因为在拔掉STM32的所有电源线(包括备用电源线)重新插上后,所有的备用寄存器都会清零,这也就说明指定的值除了0x0000以外的任何值也都行.
③在读数据和写数据的函数中 time_date.tm_year加减1900的操作,这是因为在C语言的time.h头文件中，tm结构体的tm_year成员表示的是"自1900年以来的年数".
④在读数据函数有time_cnt = mktime(&time_date) - 86060;,在写数据函数中有time_cnt = RTC_GetCounter() + 86060;,这是因为mktime(&time_date)函数将设置好的年月日转换的时区是伦敦的时区,而不是北京的东八区,这就要我们在在读函数中再加上8小时偏移,写函数减去8小时的偏移量.
⑤在读函数中,对月的操作time_date.tm_mon 的加减1原理与年类似,月的起始是从0,到11结束,加上1符合人类日常习惯.

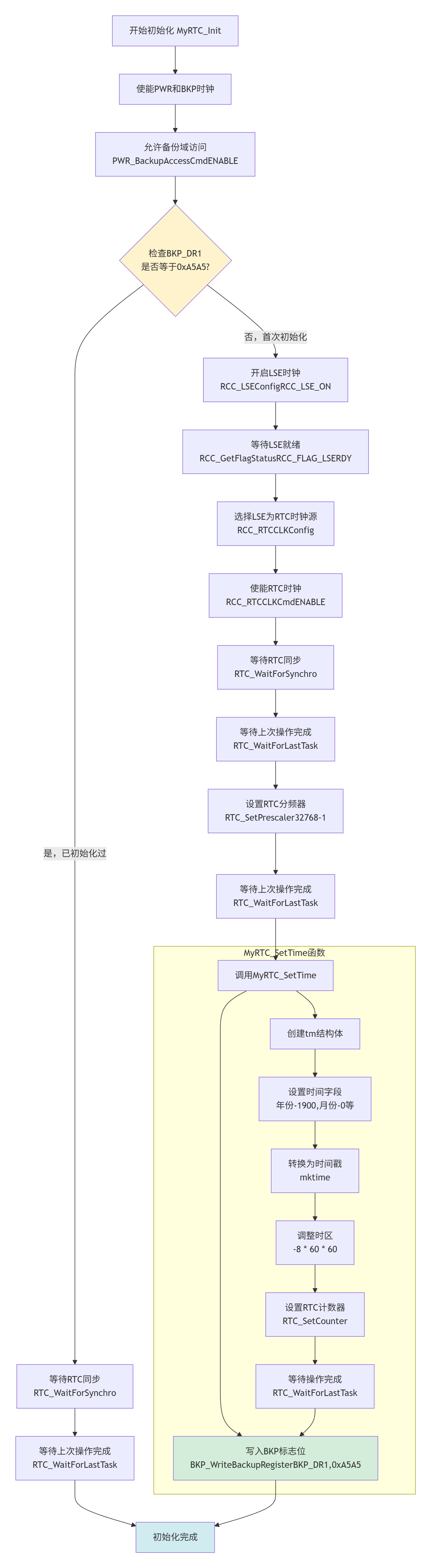

RTC配置流程图:

MyRTC.h代码:

#ifndef __MYRTC_H
#define __MYRTC_H

extern uint16_t MyRTC_Time[];

void MyRTC_Init(void);
void MyRTC_SetTime(void);
void MYRTC_ReadTime(void);

#endif

值得注意的是:
①对于数组的.h文件声明即使extern关键字依旧可以被外部文件调用.

main.c代码:

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "MyRTC.h"


int main(void)
{
	OLED_Init();
	MyRTC_Init();

	OLED_ShowString(1,1,"Date:XXXX-XX-XX");
	OLED_ShowString(2,1,"Time:XX-XX-XX");
	OLED_ShowString(3,1,"CNT:");
	OLED_ShowString(4,1,"DIV:");

	while (1)
	{
		MYRTC_ReadTime();

		OLED_ShowNum(1,6,MyRTC_Time[0],4);
		OLED_ShowNum(1,11,MyRTC_Time[1],2);
		OLED_ShowNum(1,14,MyRTC_Time[2],2);
		OLED_ShowNum(2,6,MyRTC_Time[3],2);
		OLED_ShowNum(2,9,MyRTC_Time[4],2);
		OLED_ShowNum(2,12,MyRTC_Time[5],2);

		OLED_ShowNum(3,5,RTC_GetCounter(),10);

		OLED_ShowNum(4,5,RTC_GetDivider(),10);
	}
}
