对射式红外传感器计次&旋转编码器计次

中断处理说明

  • 对设式红外传感器采用的是外部中断,那么何种时候何种外设要采用外部中断的处理方式呢?

​​①对实时性要求极高的事件​​：有些事件需要系统在极短时间内（例如毫秒级甚至微秒级）做出反应。例如，工业控制中的​​急停按钮​​、安全系统中的​​异常报警​​信号
。如果使用轮询，可能会因为检测的微小延迟而错过最佳处理时机，造成严重后果。
​​②事件发生频率低且随机​​：像​​按键操作​​、​​无线遥控信号的接收​​这类事件，完全是随用户操作而定，大部分时间处于“等待”状态。如果让主程序不停地去检查（轮询）按键是否被按下，CPU 时间将被大量浪费在无意义的查询上。使用中断，CPU 可以在此期间处理其他任务，只在事件发生时被“唤醒”处理，极大提高了效率。
③​​系统需要低功耗运行​​：在电池供电的物联网设备中，MCU(微控制器单元) 大部分时间处于睡眠模式以节省电量。此时，任何轮询操作都无法进行。只有像外部中断这样的​​异步事件​​才能将 CPU 从低功耗模式中唤醒，使其处理任务后继续休眠。
④总结来说，当一个外部事件​​难以预测、要求快速响应、且不常发生时，外部中断就是最佳的解决方案。它能让你的系统更高效、更实时地运作。

  • 采用外部中断的注意事项:

​​①保持中断服务函数简短高效​​：中断服务程序的黄金法则是​​快进快出​​。它不应该执行复杂的计算或包含延时操作。理想情况下，它只负责完成最紧急的任务，比如清除中断标志、设置一个事件标志位，或者将数据存入缓冲区，然后迅速退出。具体的处理逻辑应放到主循环中完成。
​​②妥善处理中断抖动​​：特别是机械触点（如按键、继电器）在通断瞬间会产生一系列抖动的电信号，可能导致一次动作触发多次中断。常用的解决方法包括硬件上并联电容进行滤波，或在软件中断服务函数中加入​​简单的延时消抖(Delay函数)逻辑​​。延时消抖的具体时间需要根据实际情况来确定。
③​​合理配置中断优先级​​：当一个系统有多个中断源时，你需要通过 NVIC 为它们设置合理的​​抢占优先级​​和​​子优先级​​。这确保了更紧急的事件（如系统故障报警）能够打断正在处理的普通事件（如按键扫描），保证系统的实时性和可靠性。

  • 外部中断的参与设备:

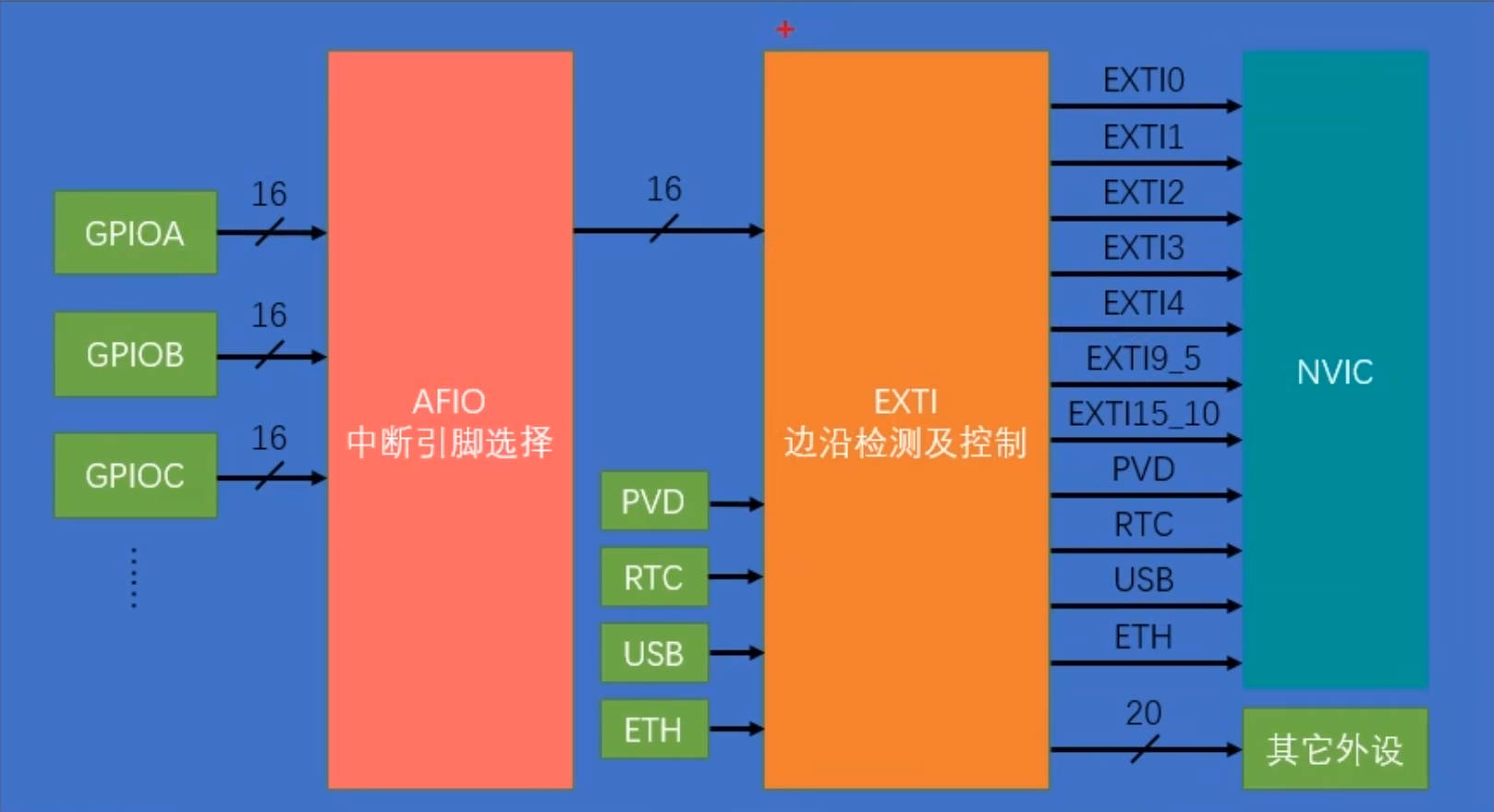

    进行外部中断需要对GPIO、AFIO、EXTI、NVIC等进行中断设置。外部中断流程图:
    在这里插入图片描述

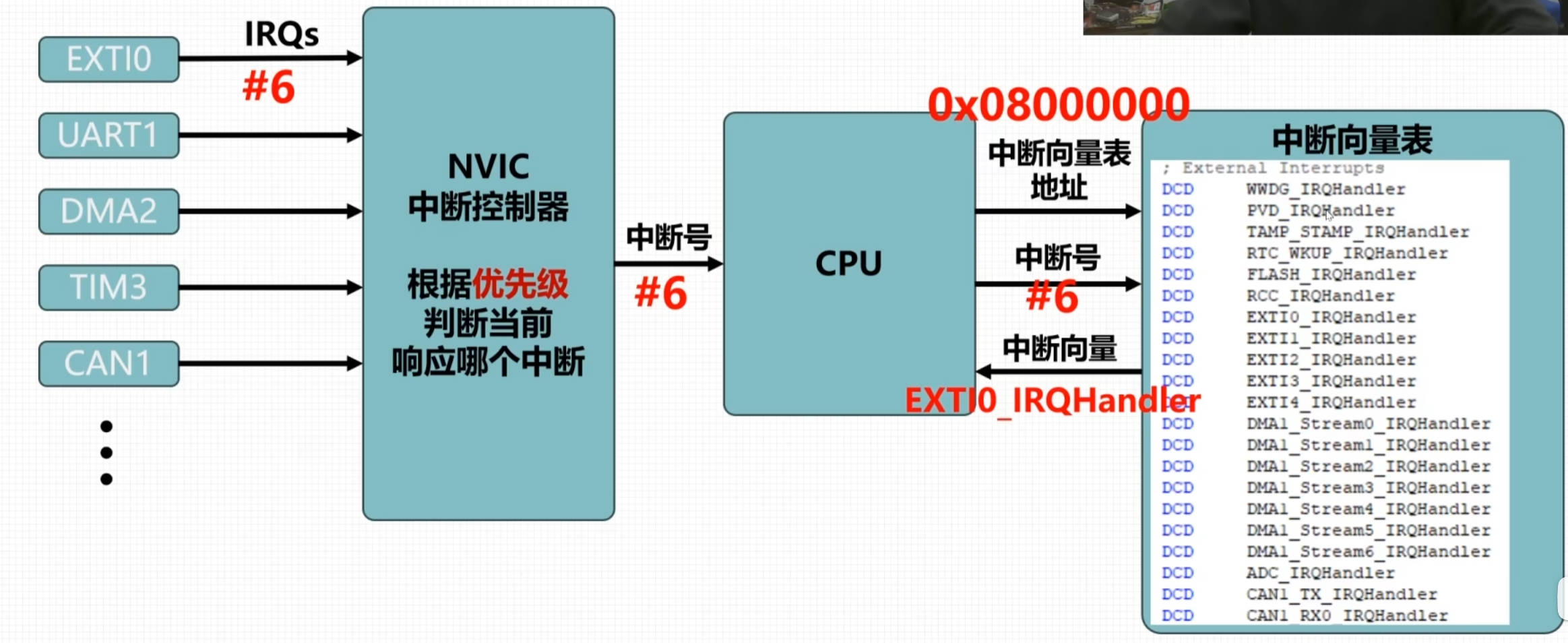

    NVIC(内核设备)中断流程图:
    在这里插入图片描述

对射式红外传感器计次

工程步骤及代码

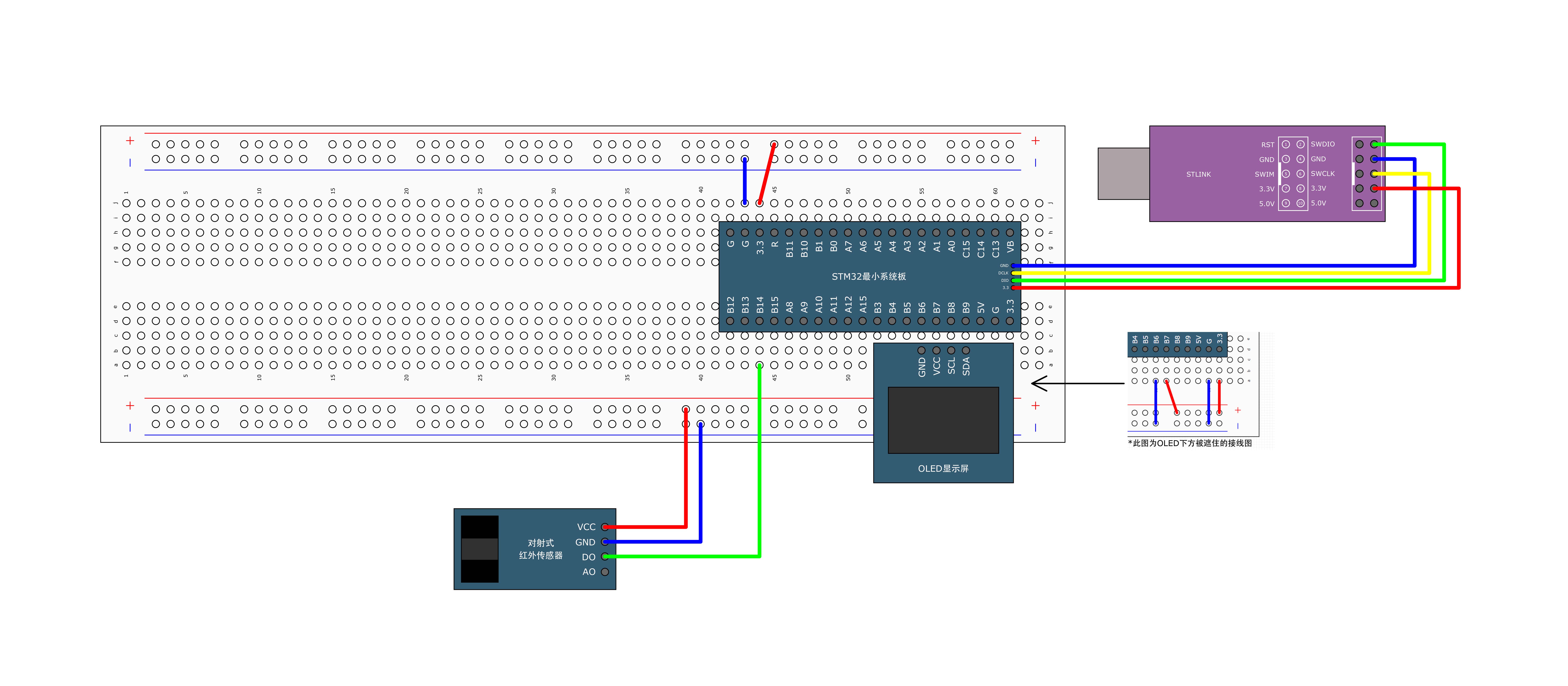

  • 接线图如图:
    在这里插入图片描述

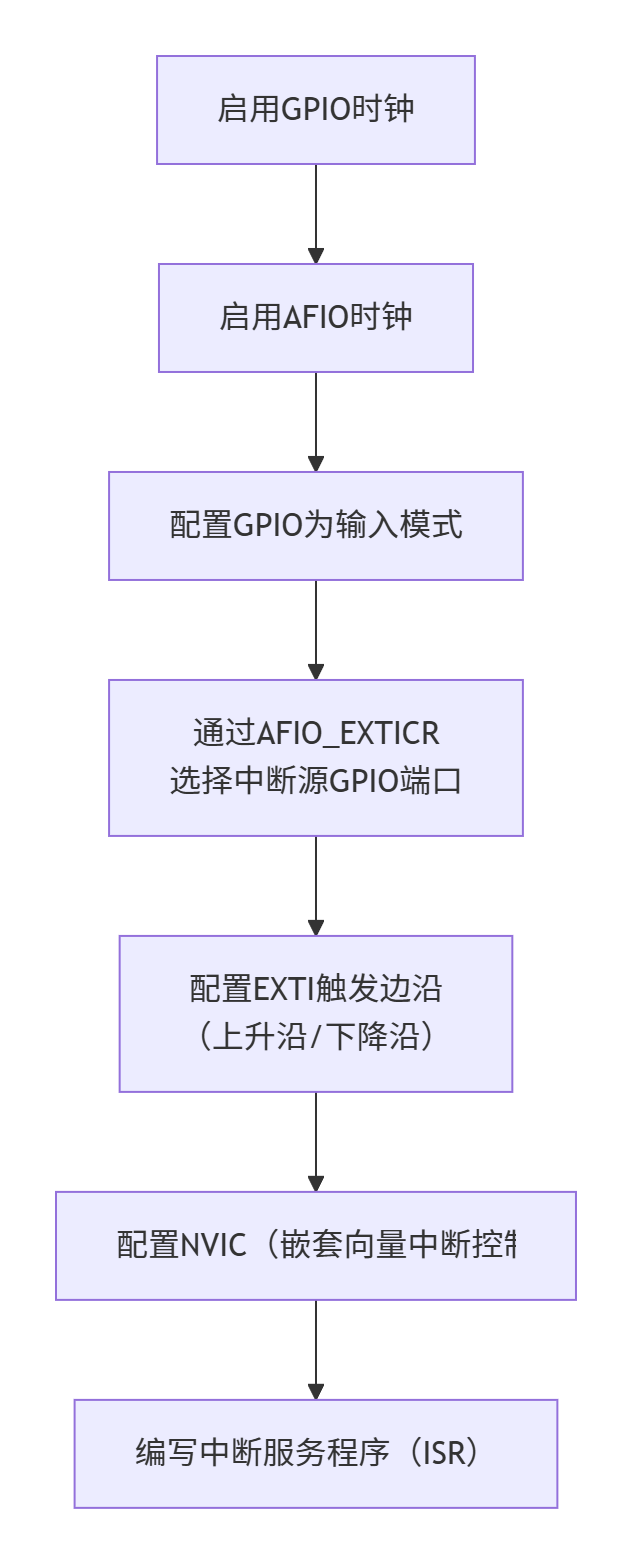

  • 外部中断涉及很多元件，故设置也比常规的复杂很多，如图：

  • 在Hanrware文件夹下新建一个CountSensor.h文件和CountSensor.c文件，CountSensor.c代码如下：
#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"


uint8_t CountNum;

//初始化外部中断
void CountSensor_Init(void)
{
	//开启GPIOB的时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);
	//开启AFIO的时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);

	GPIO_InitTypeDef GPIO_InitStructure;
	//GPIO_Mode_IPU为上拉输入,将GPIO没有信号输入的时候默认置为高电平
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPD;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_14;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOB,&GPIO_InitStructure);

	//指定GPIOB的第14号引脚有权进入AFIO
	GPIO_EXTILineConfig(GPIO_PortSourceGPIOB,GPIO_PinSource14);

	//初始化EXTI函数,EXTI只有一个结构体参数
	EXTI_InitTypeDef EXTI_InitStructure;
	//GPIO的14号引脚和EXTI的14号对应
	EXTI_InitStructure.EXTI_Line = EXTI_Line14;
	EXTI_InitStructure.EXTI_LineCmd = ENABLE;
	EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;
	//使用下降沿(EXTI_Trigger_Falling,电平由1到0触发)的触发方式
	EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling;
	//EXTI_Init只有一个参数
	EXTI_Init(&EXTI_InitStructure);

	//配置NVIC,因为NVIC是内核函数,应在杂项文件(misc.h)中寻找
	//NVIC分组:确定几位为抢占优先级,几位为响应优先级
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
	//NVIC初始化
	NVIC_InitTypeDef NVIC_InitStructure;
	//选择的引脚为GPIO14,对应EXTI14,EXTI14包含于EXTI15_10_IRQn,IRQ:中断请求
	NVIC_InitStructure.NVIC_IRQChannel = EXTI15_10_IRQn;
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
	//在NVIC_PriorityGroupConfig函数中选用的组为2组,对应抢占优先级PreemptionPriority和响应优先级SubPriority的范围均为0~3
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;
	//NVIC_Init只有一个参数
	NVIC_Init(&NVIC_InitStructure);

}

//中断计数函数
uint8_t Count(void)
{
	return CountNum;
}

//中断函数,在10到15这个分组内判断是不是要求的14号引脚信号传入
void EXTI15_10_IRQHandler(void)
{
    if(EXTI_GetITStatus(EXTI_Line14) == SET)
    {
    //第二个if嵌套是为了消除抖动
		if(GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_14) == 0)
		{
			CountNum++;
		}
		EXTI_ClearITPendingBit(EXTI_Line14);


    }
}

值得注意的是:
①要开启GPIO和AFIO两个时钟,EXTI和NVIC时钟不用管.
②在配置AFIO时只需要GPIO_EXTILineConfig(GPIO_PortSourceGPIOB,GPIO_PinSource14);一句代码即可,指定好那个GPIO的哪个引脚信号有权进入AFIO.

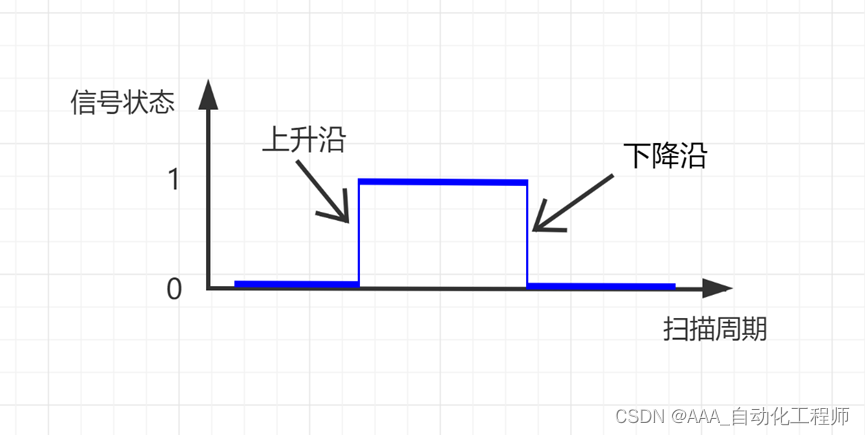

③配置EXTI函数（只有一个形参）也是配置一个结构体,该结构体有四个参数，其中一个参数要选择触发方式，有上升沿触发、下降沿触发、上升和下降沿触发，上升沿触发是指从0电平跳变为1电平时触发，其余两种类似。具体如图所示：
在这里插入图片描述
④在配置NVIC时要先确定NVIC的分组,具体分组如图所示, 抢占优先级是需要立即执行的程序,子优先级也就是响应优先级,是排队等待的程序
在这里插入图片描述
⑤继续配置NVIC,NVIC也是一个结构体函数,该结构体有四个参数,也是只含有一个形参,不过NVIC属于内核程序,官方给的函数文件在misc.h中查看.
⑥在中断函数中,第一个if语句的判断条件EXTI_GetITStatus(EXTI_Line14) == SET是为了检查EXTI14号线是否有信号通过,因为我外接设备选用的是GPIO14号引脚,对应EXTI的14号信号通道,而EXTI的14号信号通道对应NVIC的中断请求分组里(NVIC_IRQChannel )的EXTI15_10_IRQn分组(包含第10号信道到15号信道),故引用此if语句判断进来的信号是不是从我规定的第14号信道进来的.
⑦在中断函数中,第二个if嵌套是为了消除抖动.

main.c代码:

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "CountSensor.h"

int main(void)
{
	OLED_Init();
	CountSensor_Init();
	OLED_ShowString(1,1,"Count:");
	OLED_ShowString(2,1,"Level:");

	while(1)
	{
		OLED_ShowNum(1,7,Count(),5);
		OLED_ShowNum(2,7,GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_14),1);
	}
}

旋转编码器计次

工程步骤及代码

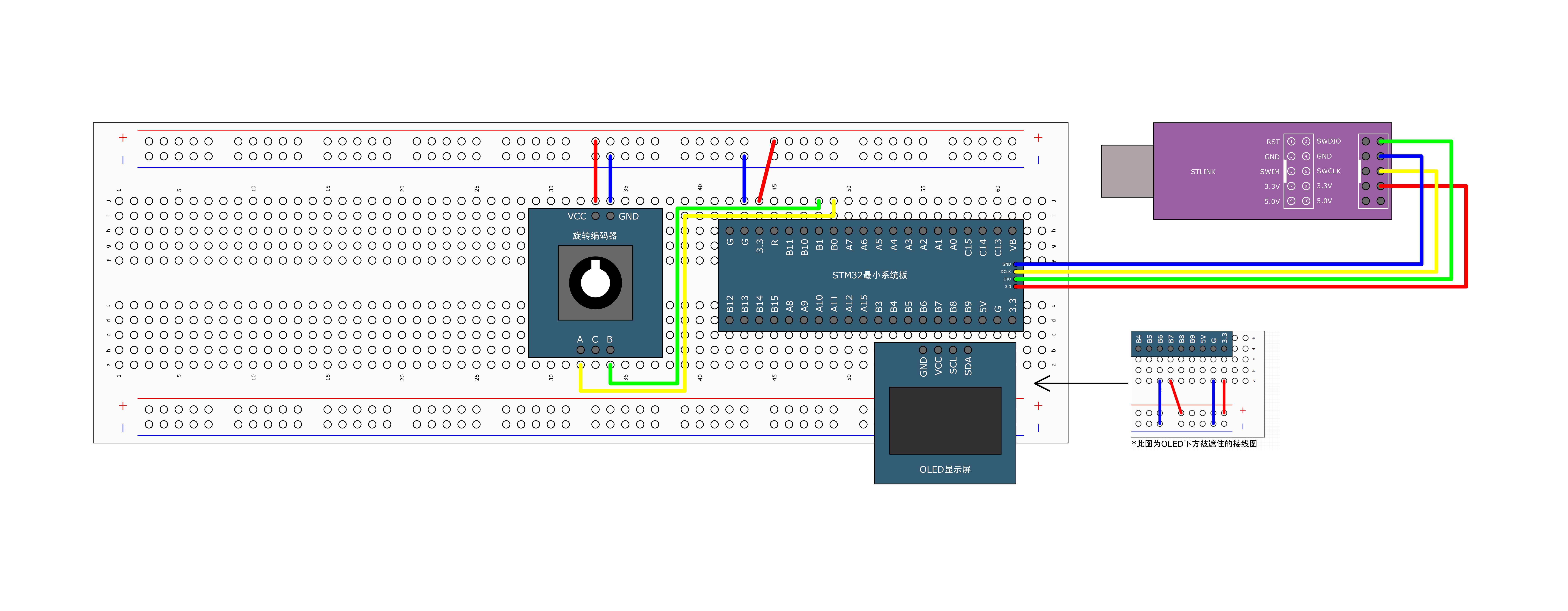

  • 接线图如图:
    在这里插入图片描述
    与 对设式红外传感器计次相似,不再过多赘述.代码如下:
    Encoder.c代码:
#include "stm32f10x.h"                  // Device header

int16_t Encoder_Count;
//初始化外部中断
void Encoder_Init(void)
{
	//开启GPIOB的时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);
	//开启AFIO的时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);

	GPIO_InitTypeDef GPIO_InitStructure;
	//GPIO_Mode_IPU为上拉输入,将GPIO没有信号输入的时候默认置为高电平
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOB,&GPIO_InitStructure);

	//指定GPIOB的第0号和第1号引脚有权进入AFIO
	GPIO_EXTILineConfig(GPIO_PortSourceGPIOB,GPIO_PinSource0);
	GPIO_EXTILineConfig(GPIO_PortSourceGPIOB,GPIO_PinSource1);

	//初始化EXTI函数,EXTI只有一个结构体参数
	EXTI_InitTypeDef EXTI_InitStructure;
	//GPIO的14号引脚和EXTI的14号对应
	EXTI_InitStructure.EXTI_Line = EXTI_Line0 | EXTI_Line1;
	EXTI_InitStructure.EXTI_LineCmd = ENABLE;
	EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;
	//使用下降沿(EXTI_Trigger_Falling,电平由1到0触发)的触发方式
	EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling;
	EXTI_Init(&EXTI_InitStructure);

	//配置NVIC,因为NVIC是内核函数,应在杂项文件(misc.h)中寻找
	//NVIC分组:确定几位为抢占优先级,几位为响应优先级
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
	//NVIC初始化
	NVIC_InitTypeDef NVIC_InitStructure;
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
	//选择的引脚为GPIO0,对应EXTI0,IRQ:中断请求
	NVIC_InitStructure.NVIC_IRQChannel = EXTI0_IRQn;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;
	NVIC_Init(&NVIC_InitStructure);
	//选择的引脚为GPIO1,对应EXTI0,IRQ:中断请求
	NVIC_InitStructure.NVIC_IRQChannel = EXTI1_IRQn;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 2;
	NVIC_Init(&NVIC_InitStructure);
	}

//编码器反转
void EXTI0_IRQHandler (void)
{
	if(EXTI_GetFlagStatus(EXTI_Line0) == SET)
	{
		//第二个if语句是为了防止抖动现象干扰程序正常运行
		if(GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_1) == 0)
		{
			Encoder_Count--;
		}
	 EXTI_ClearITPendingBit(EXTI_Line0);
	}
}

//编码器正转
void EXTI1_IRQHandler (void)
{
	if(EXTI_GetFlagStatus(EXTI_Line1) == SET)
	{
		//第二个if语句是为了防止抖动现象干扰程序正常运行
		if(GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_0) == 0)
		{
			Encoder_Count++;
		}
	EXTI_ClearITPendingBit(EXTI_Line1);
	}
}

//计数器实现
int16_t Count_Encoder(void)
{
	int16_t Temp;
	Temp = Encoder_Count;
	Encoder_Count = 0;
	return Temp;
}

main.c代码:

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "Encoder.h"

int16_t Num;
int main(void)
{
	OLED_Init();
	Encoder_Init();
	OLED_ShowString(1,1,"Count:");

	while(1)
	{
		Num += Count_Encoder();
		OLED_ShowSignedNum(1,7,Num,5);
	}
}

值得注意的是:
①在计数器实现函数int16_t Count_Encoder(void);中可以就写一句return Encoder_Count;在main.c直接将此数字打印到OLED屏幕上,但是为什么不这么做呢?
答:可能是因为Encoder_Count是一个全局变量，可能在​​任何时候被中断服务程序修改​​,使用Temp返回,在main.c函数中作累加和保存,防止因为中断崩溃Encoder_Count丢失.

效果图

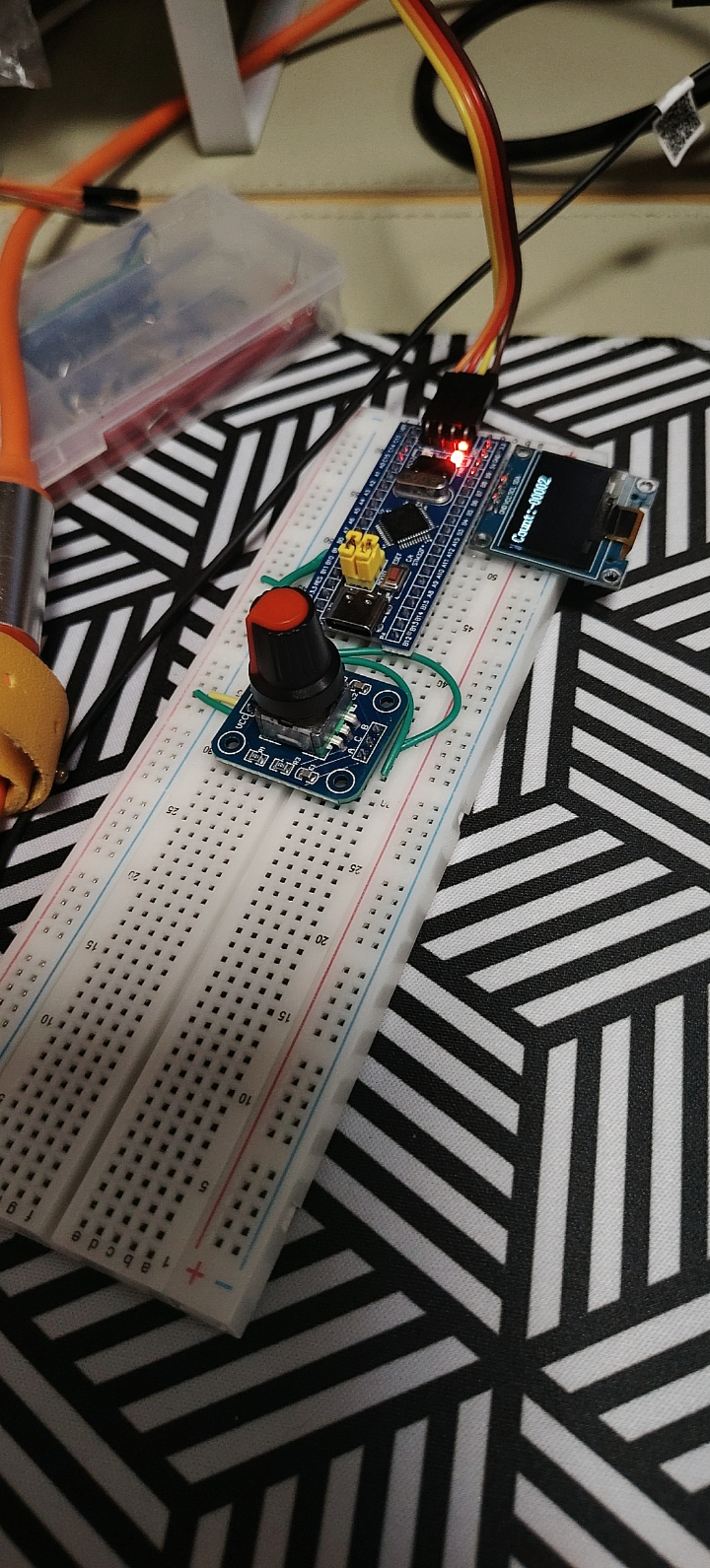

  • 正转屏幕显示正数次数:

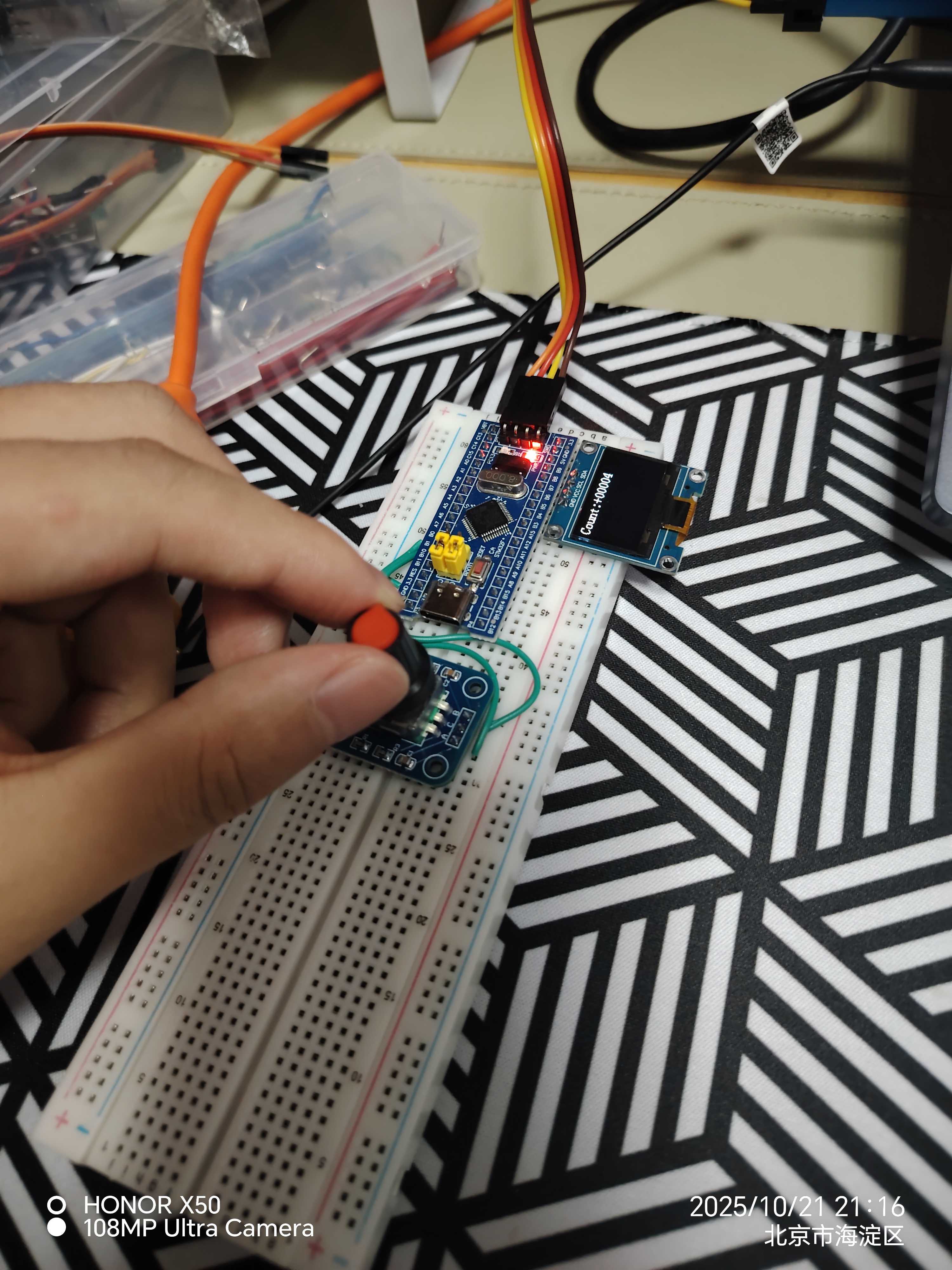

  • 反转显示负数次数:
