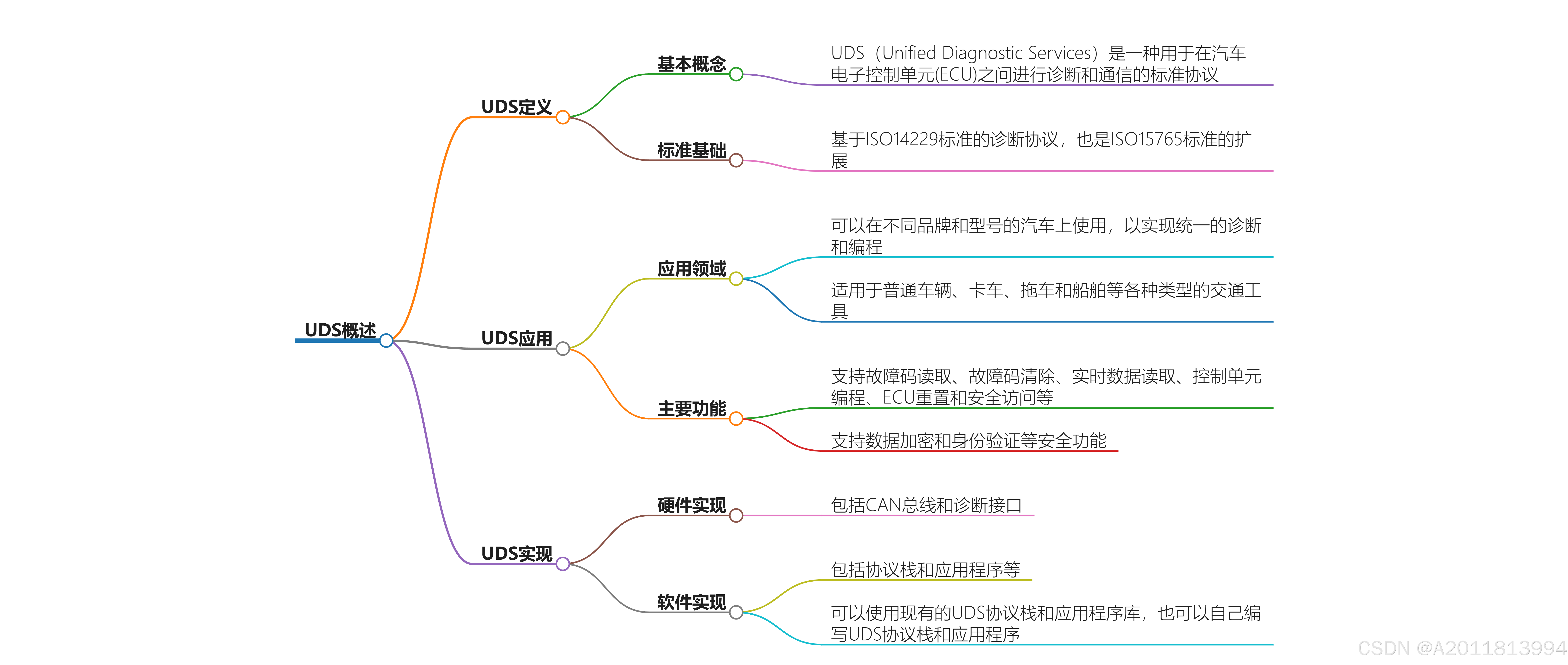

UDS协议概述：汽车电子诊断的核心框架

一、UDS协议的基本概念

UDS（Unified Diagnostic Services，统一诊断服务）是ISO 14229系列标准定义的汽车电子系统诊断协议，旨在为车载电子控制单元（ECU）提供标准化的诊断通信机制。该协议通过统一的服务格式和交互流程，解决了不同厂商ECU的诊断兼容性问题。其核心价值体现在：

• 跨平台兼容性：支持CAN、LIN、Ethernet等多种车载总线
• 功能完整性：覆盖故障诊断、ECU编程、安全访问等全生命周期需求
• 法规符合性：满足ISO 14229-1等国际标准，兼容OBD-II等强制法规要求

二、协议架构与分层模型

UDS协议基于OSI七层模型构建，其核心分层结构如下：

OSI层级	技术实现	功能说明
应用层	ISO 14229-1	定义26种诊断服务及交互流程
传输层	ISO 15765-2(DoCAN)	实现数据分包/组包机制
数据链路	CAN/LIN/Ethernet	物理介质的数据传输

典型应用场景中，诊断仪（Tester）通过客户端-服务器模式与ECU交互，诊断请求（Request）与响应（Response）严格遵循SID（服务标识符）+参数的格式

三、核心功能与服务分类

UDS定义的26种服务可分为6大功能类别，以下是关键服务的典型应用：

1. 诊断会话控制（$10服务）

• 控制ECU工作模式：默认会话（01）、扩展诊断（03）、编程模式（02）
• 示例：10 03请求进入扩展会话，响应50 03表示成功

2. 数据读写服务

• DID读取（$22服务）：22 F1 90读取发动机转速
• DTC读取（$19服务）：19 02获取待处理故障码

3. ECU编程服务

• 通过31服务启动刷写流程，配合31服务启动刷写流程，配合34/36/36/37服务完成数据传输与验证

4. 安全访问（$27服务）

• 采用种子-密钥机制实现安全校验，防止未授权访问

四、传输层机制解析（以DoCAN为例）

针对CAN总线8字节限制，UDS定义了四级帧结构实现长报文传输：

帧类型	标识位	功能说明	示例结构
SingleFrame(SF)	0x0	传输≤7字节数据	[0x02][数据...]
FirstFrame(FF)	0x1	长报文起始帧，声明总长度	[0x10][长度高位]
ConsecutiveFrame(CF)	0x2	连续数据帧，带序列号	[0x21][数据...]
FlowControl(FC)	0x3	流量控制（BS/STmin参数）	[0x30][BS][ST]

典型多帧传输流程：

1. Tester发送FF声明数据总长度（如0x10 41表示65字节）
2. ECU回复FC帧指定块大小（BS）和帧间隔（STmin）
3. Tester按序发送CF帧（序列号循环0x0-0xF）

五、典型应用场景

1. 故障诊断：通过DTC读取（19）和快照数据（19）和快照数据（19 04）实现故障复现
2. ECU在线编程：采用$31服务进入编程模式，完成固件更新
3. 实时监控：使用$2A服务周期读取发动机运行参数
4. 安全校验：$27服务配合AES算法实现访问权限控制

六、发展趋势与技术扩展

随着汽车电子架构演进，UDS协议正在向以下方向延伸：

1. 大带宽支持：CAN FD（64字节帧）逐步替代Classic CAN
2. 以太网集成：DoIP（Diagnostics over IP）实现千兆级诊断速率
3. 云端诊断：通过UDSonHTTP协议支持远程诊断服务
