硬件电路(22)-TTL和232切换电路

一、概述

        工作中会遇到TTL和232电平的通信的状态，为了实现一种便捷的切换方式，参考了一些文章，提供一种电路方便大家使用。

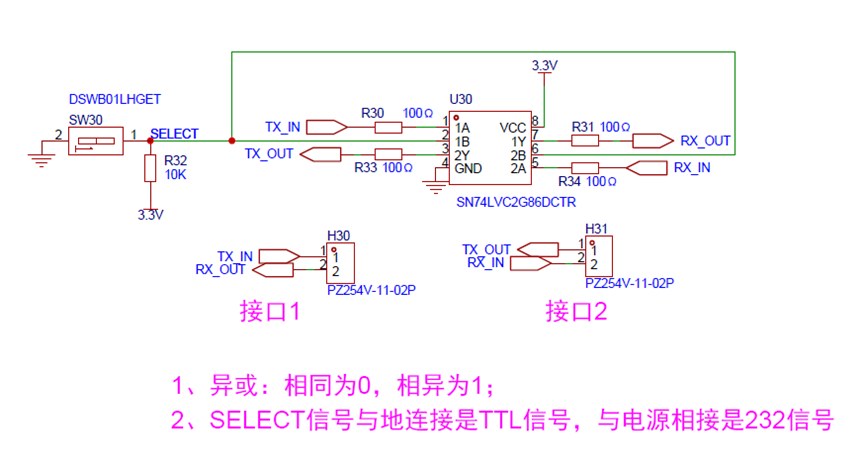

二、应用电路

SELECT信号接到3.3V时：

        TX_IN输入高电平TX_OUT输出低电平；TX_IN输入低电平TX_OUT输出高电平；RX_IN的信号同样原理，属于232的通信逻辑

SELECT信号接到GND时：

        TX_IN输入高电平TX_OUT输出高电平；TX_IN输入低电平TX_OUT输出低电平；RX_IN的信号同样原理，属于TTL的通信逻辑

 输入的时候信号线串一个100R或1K电阻 进行限幅，因为外部的高电平范围  是+3-+15V

此种电平转换方式优点是可以进行逻辑转换的电平选择，缺点是电平不标准，有时候会出现兼容性问题，长距离传输（超过1米）不太靠谱
