嵌入式学习(30)-STM32F103 WS2812驱动

一、概述

        背景：之前在STM32F407的平台是实现了WS2812的驱动，今天移植到STM32F103的平台发现WS2812无法驱动点亮。最终找到了原因：是GPIO模拟时序的原因。

二、过程记录

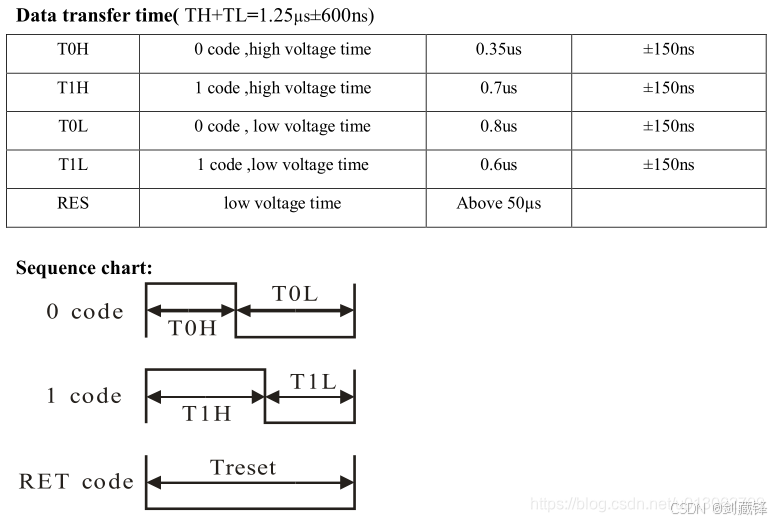

WS2812的读写时序电平就两种，参考的时序是

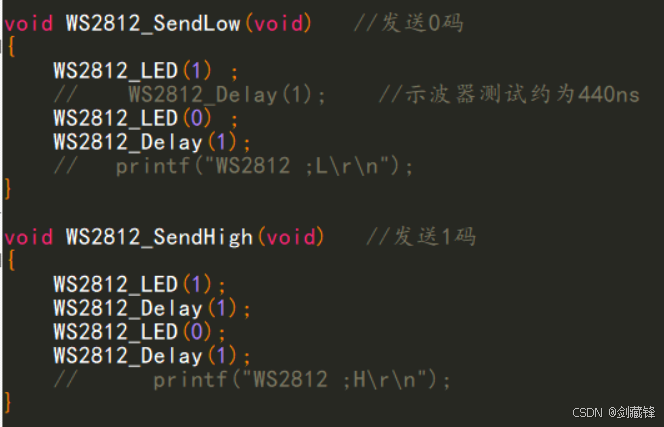

 代码实现如下

其中GPIO高低电平的实现是通过hal库实现的

#define WS2812_LED(x)   do{ x ? \
                      HAL_GPIO_WritePin(WS2812_GPIO_PORT, WS2812_GPIO_PIN, GPIO_PIN_SET) : \
                      HAL_GPIO_WritePin(WS2812_GPIO_PORT, WS2812_GPIO_PIN, GPIO_PIN_RESET); \
                  }while(0)       /* LED0 = RED */

测试发现一个电平的反转周期大约就是0.4us，所以如果需要延时0.4us的话就不需要插入延时函数了。

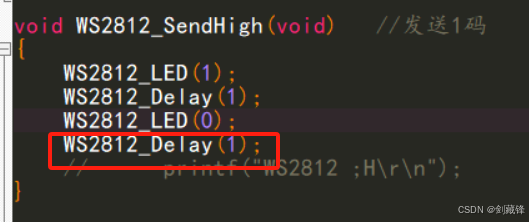

按照上述情况修改了延时控制可以驱动WS2812了，但是程序在加入新功能的时候，灯的显示并不是想要驱动的样子而是全亮。如下图所示框选延时是必须要有的。

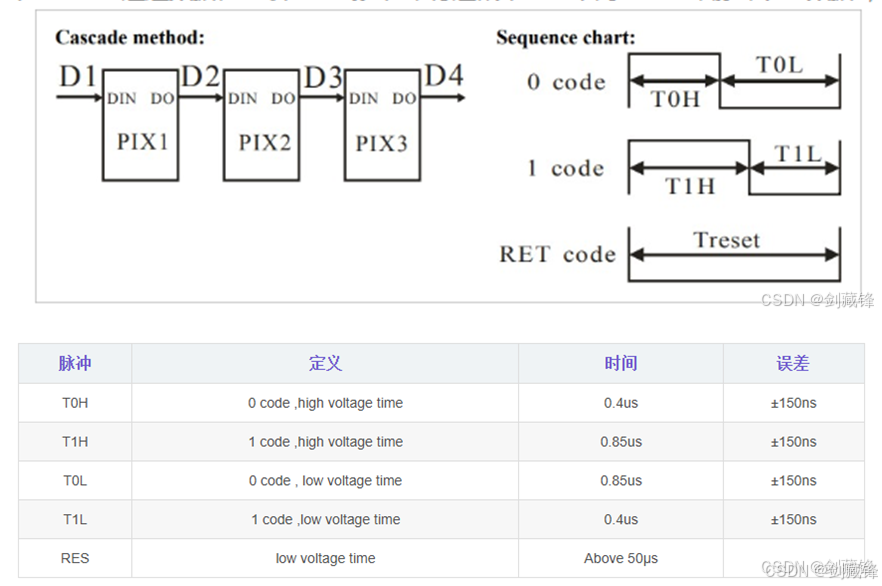

查找了一些资料，发现WS2812的时序有多种:

ws2812驱动总结（包括对时序的详细分析，代码基于STC15系列单片机）_ws2812时序-优快云博客

上述的代码就是类似参考的这种。

三、优化改善

STM32F103使用 hal库操作GPIO占用时间大约是0.4us,为了缩短这个时间我们可以考虑直接操作寄存器的方式，先看下Hal关于GPIO的操作代码：

void HAL_GPIO_WritePin(GPIO_TypeDef *GPIOx, uint16_t GPIO_Pin, GPIO_PinState PinState)
{
  /* Check the parameters */
  assert_param(IS_GPIO_PIN(GPIO_Pin));
  assert_param(IS_GPIO_PIN_ACTION(PinState));

  if (PinState != GPIO_PIN_RESET)
  {
    GPIOx->BSRR = GPIO_Pin;
  }
  else
  {
    GPIOx->BSRR = (uint32_t)GPIO_Pin << 16u;
  }
}

 更新后的代码如下：

/* LED端口定义 */
//#define WS2812_LED(x)   do{ x ? \
//                      HAL_GPIO_WritePin(WS2812_GPIO_PORT, WS2812_GPIO_PIN, GPIO_PIN_SET) : \
//                      HAL_GPIO_WritePin(WS2812_GPIO_PORT, WS2812_GPIO_PIN, GPIO_PIN_RESET); \
//                  }while(0)       /* LED0 = RED */
/*方式一*/
#define WS2812_LED(x) do { \
    if (x) { \
        GPIOB->BSRR = WS2812_GPIO_PIN; \
    } else { \
        GPIOB->BSRR = (uint32_t)WS2812_GPIO_PIN << 16u; \
    } \
} while(0)
/*方式二：*/
//#define WS2812_LED(x) do { GPIOB->BSRR = (x) ? WS2812_GPIO_PIN : (uint32_t)WS2812_GPIO_PIN << 16u; } while(0)

具体寄存器的操作GPIO的延时时间没有测试，用户可根据测试延时时间去设定延时。

其中BSRR对GPIO的操作不会影响到其他IO的电平,参考链接

[STM32]从零开始的STM32 BSRR、BRR、ODR寄存器讲解_bsrr寄存器-优快云博客
