项目实战(15)-工控级Modbus485进度条

一. 产品简介：

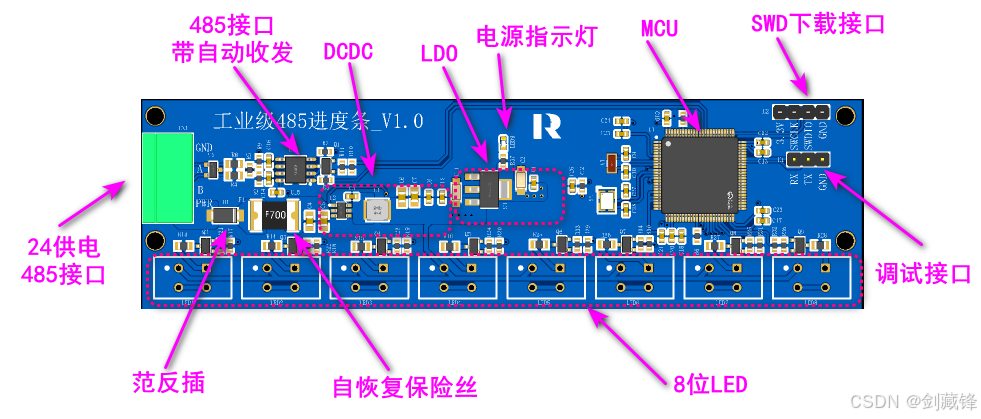

        板子供电是24V供电通过DCDC降压到5V给LED供电，5V通过LDO降压到3.3V给MCU通电。板子集成了防反插和过流保护，485接口具有自动收发切换的功能。板子上有一个基于SWD的下载接口和预留的一个串口调试。设备站地址设为05，数据位：0000 0000 1111 1111 后8个1分别控制8个灯，每一位是1代表那个灯亮，0代表灯灭。 发送数据：05 06 00 01 00 FF 99 CE 全亮；发送05 06 00 01 00 00 D9 8E 全灭。

二. 应用场景：

PLC工控中外部进度条指示灯的扩展，也可应用在其他工控中，控制上使用标准的Modbus RTU协议。

三.产品概述：

        板子供电是24V供电通过DCDC降压到5V给LED供电，5V通过LDO降压到3.3V给MCU通电。板子集成了防反插和过流保护，485接口具有自动收发切换的功能。板子上有一个基于SWD的下载接口和预留的一个串口调试。LED的显示采用7514平面管柔和度高而且不漏光。软件上采用标准的Modbus RTU协议，移植了FreeModbus开源协议，开发平台是STM32F407。FreeMODBUS是一个开源的MODBUS协议栈，用于在嵌入式系统上实现MODBUS通信。FreeMODBUS的优点是轻量、可移植性好、易于集成等。在FreeModbus的框架上编写了用户的LED控制程序。大家使用时可以根据实际的需求更改。FreeModbus的框架错误机制的处理和回调函数的处理都很精妙，不建议大家手撕Modbus协议。产品包含了源码方便大家学习，只有站在巨人的肩膀上才能看的更远。关于产品的设备站地址设为05，数据位：0000 0000 1111 1111 后8个1分别控制8个灯，每一位是1代表那个灯亮，0代表灯灭。 发送数据：05 06 00 01 00 FF 99 CE 全亮；发送05 06 00 01 00 00 D9 8E 全灭。

四. 产品参数：

1）PCB尺寸：38mm*130mm*1.6mm；两层板。

2）工作供电：3.81接线端子，24V输入，板子上有防反插电路和过流保护电路。

3）通信口采用485接口，板子上的485电路具有自动收发的功能。

五.使用说明：

1）通过SWD接口烧录附件中的固件程序。

2）板子24V供电。

3）485通信口接到上位机发送指令验证LED的控制效果。

4）其中软件的指令格式如下：发送数据：05 06 00 01 00 FF 99 CE 全亮；发送05 06 00 01 00 00 D9 8E 全灭

5）对指令做简单说明：05是设备地址；06是功能码；0001是寄存器地址；00FF是写入的数据，其中FF是代表全亮，0000代表全灭，控制每个位的状态来控制8个LED灯的亮灭。

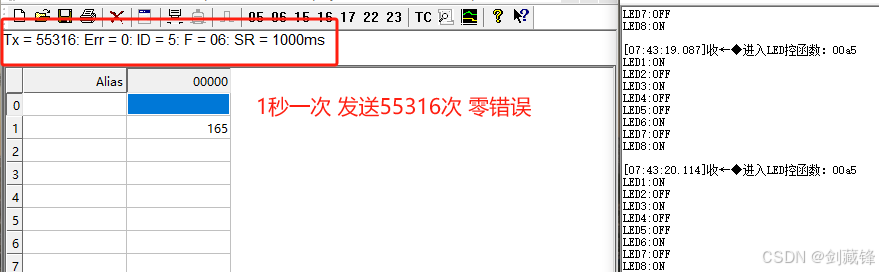

秒发送一次，一共发送了5W多次0次错误，代码的可靠性还是很强的。
