kalibr标定D435i相机

于 2025-07-31 06:01:54 发布
阅读量824 收藏 15
点赞数 23
CC 4.0 BY-SA版权
文章标签： kalibr D435i
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/A1008612121/article/details/149177277

文章参考：D435i kalibr标定环境部署及双目IMU标定文档_kalibr标定环境配置-优快云博客

目录

1. docker容器安装

2.安装kalibr的docker版

3. 标定环境配置

3.1 通过 apt 快速安装ceres：

3.2 安装 imu_utils 和 code_utils

4. IMU标定

4.1 录制.bag数据

4.2 标定

4.3 标定结果

4. 双目相机标定

5. IMU+双目相机联合标定

6. 补充

1. docker容器安装

参考：Ubuntu安装docker教程 - unique_pursuit - 博客园

2.安装kalibr的docker版

 2.1 下载kalibr镜像，下载地址 https://github.com/ethz-asl/kalibr

2.2 在 kalibr的文件夹下打开终端，运行：（根据自己需要的ros版本选择16_04/18_04/20_04）

docker build -t kalibr -f Dockerfile_ros1_18_04 .

ps：编译，自动安装依赖库，运行时间较长

ps：kalibr/Dockerfile_ros1_18_04的第一行：FROM slam_all:v2.0，表示该 Dockerfile 是基于 ROS Melodic 的官方镜像构建的​​。这个 Dockerfile 的逻辑是 ​​以 ROS Melodic 官方镜像为基础，直接在其上安装 Kalibr

2.3 使用kalibr镜像创建容器：

docker run -it --name kalibr -v /home/zkl/kalibr_ws:/catkin_ws --device=/dev/bus/usb:/dev/bus/usb --privileged kalibr

3. 标定环境配置

3.1 通过 apt 快速安装ceres：

# 安装预编译版本（Ubuntu 18.04/Melodic 可用）
sudo apt-get update
sudo apt-get install -y libceres-dev

# 验证安装
ldconfig -p | grep ceres  # 应输出 libceres.so 路径

3.2 安装 imu_utils 和 code_utils

imu_utils下载地址为：https://github.com/gaowenliang/code_utils code_utils下载地址为： https://github.com/gaowenliang/code_utils 由于imu_utils 依赖 code_utils，所以先把code_utils放在工作空间的src下面，进行编译。然后再将imu_utils放到src下面，再编译。否则会报错。

编译命令：先编译 imu_utils ，再编译 code_utils

# 在 /catkin_ws下
catkin build imu_utils
# 编译完 imu_utils 后
catkin build code_utils

 如果有报错，参考这篇文章都可以解决：D435i kalibr标定环境部署及双目IMU标定文档_kalibr标定环境配置-优快云博客

4. IMU标定

4.1 录制.bag数据

将设备静止不动，录制两个小时的rosbag。

# 终端1
roslaunch realsense2_camera rs_camera.launch \
  enable_gyro:=true \
  enable_accel:=true \
  unite_imu_method:=linear_interpolation

# 终端2
# 最好在自己的 /catkin_ws/data 路径下录制
rosbag record -O D435i_imu /camera/imu

4.2 标定

录制完成后，400倍速回放rosbag，并运行launch文件进行标定。

在/imu_utils/launch/文件夹下面新建一个D435i_imuCali.launch：

<launch>
    <node pkg="imu_utils" type="imu_an" name="imu_an" output="screen">
        <param name="imu_topic" type="string" value= "/camera/imu"/>
        <param name="imu_name" type="string" value= "Realsense"/>
        <param name="data_save_path" type="string" value= "$(find imu_utils)/data/"/>
        <param name="max_time_min" type="int" value= "120"/>
        <param name="max_cluster" type="int" value= "100"/>
    </node>
</launch>

然后运行：

# 终端1
rosparam set /use_sim_time true

# 终端2
roslaunch imu_utils D435i_imuCali.launch imu_topic:=/camera/imu

# 终端3
rosbag play -r 400 --clock D435i_imu.bag

4.3 标定结果

在/imu_utils/data文件夹下生成标定结果，Realsense_imu_param.yaml：

        ps: 每项之所以有四个，第一个是平均，后面三个是对应x y z三个轴的，我们只需要取角速度和加速度的里面平均部分的值就可以了

%YAML:1.0
---
type: IMU
name: Realsense
Gyr:
   unit: " rad/s"
   avg-axis:  # 陀螺仪三轴平均噪声参数
      gyr_n: 1.6220472470812495e-03  # 角速度随机游走噪声（Rad/s/√Hz）
      gyr_w: 1.8458982805454036e-05  # 角速度零偏不稳定性（Rad/s²）
   x-axis:    # X轴独立参数
      gyr_n: 1.1538651992283363e-03
      gyr_w: 7.9177505873678760e-06
   y-axis:    # Y轴独立参数
      gyr_n: 2.0910398789612044e-03
      gyr_w: 3.3466005702407785e-05
   z-axis:
      gyr_n: 1.6212366630542080e-03
      gyr_w: 1.3993192126586451e-05
Acc:
   unit: " m/s^2"
   avg-axis:  # 加速度计三轴平均噪声参数
      acc_n: 1.5052633137182039e-02  # 加速度随机游走噪声（m/s²/√Hz）
      acc_w: 3.1509397865574267e-04  # 加速度零偏不稳定性（m/s³）
   x-axis:    # X轴独立参数
      acc_n: 1.6266856565414749e-02
      acc_w: 2.3570108410503088e-04
   y-axis:
      acc_n: 1.2699705637367179e-02
      acc_w: 3.3738746676099474e-04
   z-axis:
      acc_n: 1.6191337208764190e-02
      acc_w: 3.7219338510120255e-04

4. 双目相机标定

确保D435i相机稳固不动，标定板（如棋盘格）可自由移动

（1）下载标定板

（2）启用Realsense

roslaunch realsense2_camera rs_camera.launch \
  enable_infra1:=true \
  enable_infra2:=true \
  enable_sync:=true

        检查左右相机同步状态

# 同时输出左右相机前10帧时间戳（对齐显示）
paste -d '|' \
  <(rostopic echo -n 10 /camera/infra1/image_rect_raw/header/stamp | awk '/secs|nsecs/{print $2}') \
  <(rostopic echo -n 10 /camera/infra2/image_rect_raw/header/stamp | awk '/secs|nsecs/{print $2}') |
column -t -s '|'

（3） 图像频率控制（关键步骤）​​

# 说明： 4.0是目标频率， /infra_left是话题重映射
# 新建终端：左右红外相机降频
rosrun topic_tools throttle messages /camera/infra1/image_rect_raw 4.0 /infra_left &
rosrun topic_tools throttle messages /camera/infra1/camera_info 4.0 /infra_left/camera_info &
rosrun topic_tools throttle messages /camera/infra2/image_rect_raw 4.0 /infra_right &
rosrun topic_tools throttle messages /camera/infra2/camera_info 4.0 /infra_right/camera_info

（4）实时监控， 保证两个摄像头可以同时、完整看到标定版，且图像清晰不模糊

# 终端1：打开左图像窗口
rqt_image_view /infra_left &
rqt_image_view /infra_right

（5）录制数据包

# 在目标目录下录制，我是在 /catkin_ws/data 下运行
rosbag record -O stereo_calib.bag \
  /infra_left \
  /infra_left/camera_info \
  /infra_right \
  /infra_right/camera_info

标定板移动要遵循：（均持续20秒）

        前后：缓慢靠近/远离相机

        左右：横向平移覆盖视野

        上下：垂直移动

        倾斜：绕X/Y轴旋转±30°

        旋转： 绕Z轴旋转

（6）.bag 文件检查

rosbag info stereo_calib.bag

输出应该包含：

topics:
  /infra_left      1000 msgs    : sensor_msgs/Image
  /infra_right     1000 msgs    : sensor_msgs/Image
  ...camera_info    1000 msgs    : sensor_msgs/CameraInfo

（7）标定

创建apriltags.yaml文件，根据自己的标定板实际尺寸创建，这个是我的标定板.yaml文件：

target_type: 'aprilgrid' #gridtype
tagCols: 6               #number of apriltags
tagRows: 6               #number of apriltags
tagSize: 0.0210         #size of apriltag, edge to edge [m]
tagSpacing: 0.295          #ratio of space between tags to tagSize
#example: tagSize=2m, spacing=0.5m --> tagSpacing=0.25[-]

我将创建的apriltags.yaml文件放在了 /catkin_ws/data下，同样，刚采集的 stereo_calib.bag 也在这个文件夹下，运行：

# Kalibr标定
    # 这三行代码只针对我的docker容器，存在问题：不能可视化
    export DISPLAY=:1
    export KALIBR_MANUAL_FOCAL_LENGTH_INIT="380,380"
    Xvfb :1 -screen 0 1280x720x16 &
# apriltags.yaml文件需要自己创建
rosrun kalibr kalibr_calibrate_cameras \
  --bag stereo_calib.bag \
  --models pinhole-radtan pinhole-radtan \
  --target apriltags.yaml \
  --topics /infra_left /infra_right

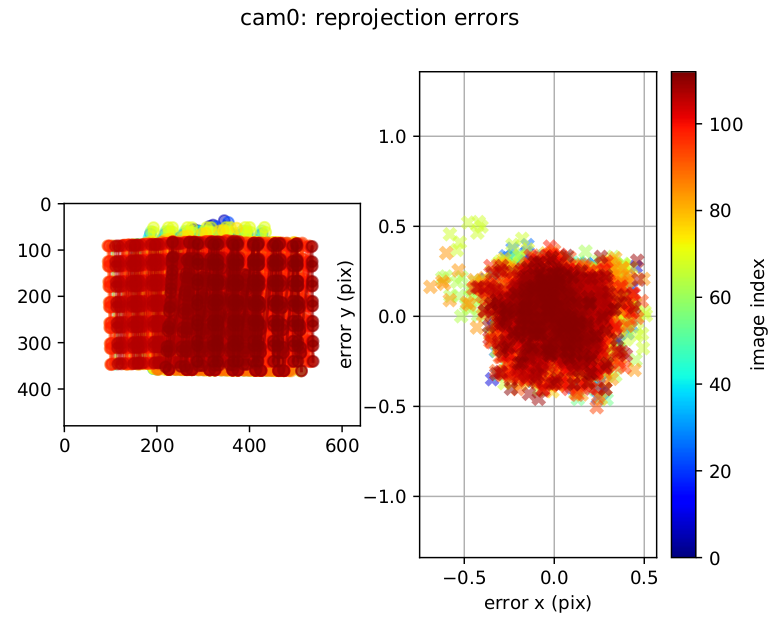

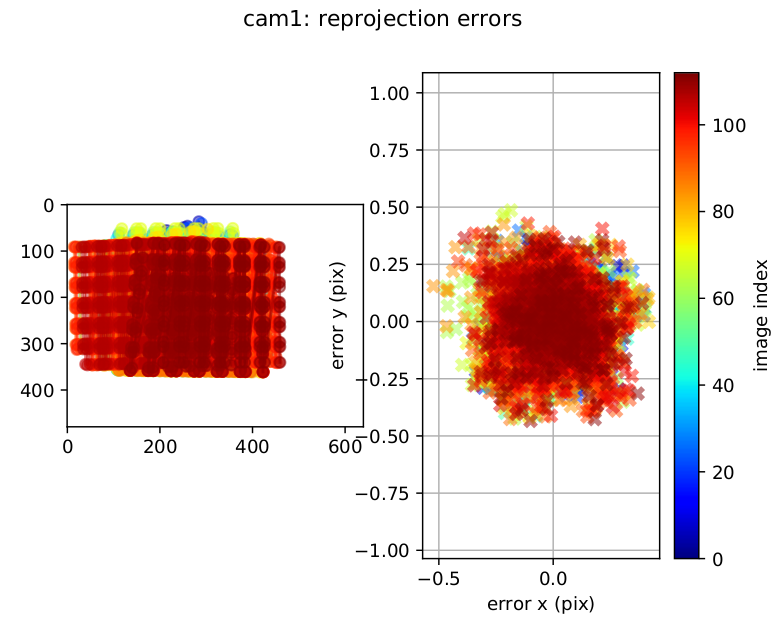

（8）标定结果

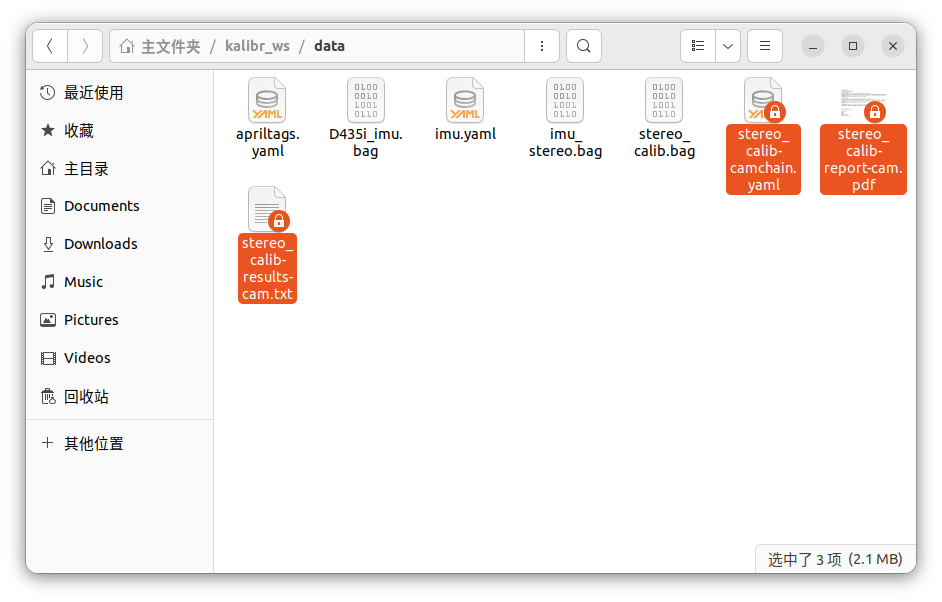

        标定生成三个文件：



5. IMU+双目相机联合标定

（1）启用realsense-viewer

roslaunch realsense2_camera rs_camera.launch \
  enable_infra1:=true \
  enable_infra2:=true \
  enable_sync:=true \
  enable_gyro:=true \
  enable_accel:=true \
  unite_imu_method:=linear_interpolation

（2）图像频率控制

# 说明： 20.0是目标频率， /infra_left是话题重映射
# 新建终端：左右红外相机降频
rosrun topic_tools throttle messages /camera/infra1/image_rect_raw 20.0 /infra_left &
rosrun topic_tools throttle messages /camera/infra1/camera_info 20.0 /infra_left/camera_info &
rosrun topic_tools throttle messages /camera/infra2/image_rect_raw 20.0 /infra_right &
rosrun topic_tools throttle messages /camera/infra2/camera_info 20.0 /infra_right/camera_info &
rosrun topic_tools throttle messages /camera/imu 200.0 /imu

（3）实时监控， 保证两个摄像头可以同时、完整看到标定版，且图像清晰不模糊

# 终端1：打开左图像窗口
rqt_image_view /infra_left &
rqt_image_view /infra_right

（4）录制数据包

 标定板静止，D435i移动，四个维度移动，前后左右上下及倾斜

rosbag record -O imu_stereo.bag \
  /infra_left \
  /infra_left/camera_info \
  /infra_right \
  /infra_right/camera_info \
  /imu

（5）标定

# kalibr_calibrate_imu_camera --target 标定板yaml文件 --cam 双目yaml文件 --imu imu的yaml文件 --bag 双目IMU录包
# 将上述4个文件都放在catkin_ws/data 下
rosrun kalibr kalibr_calibrate_imu_camera --target apriltags.yaml --cam stereo_calib-camchain.yaml --imu imu.yaml --bag imu_stereo.bag

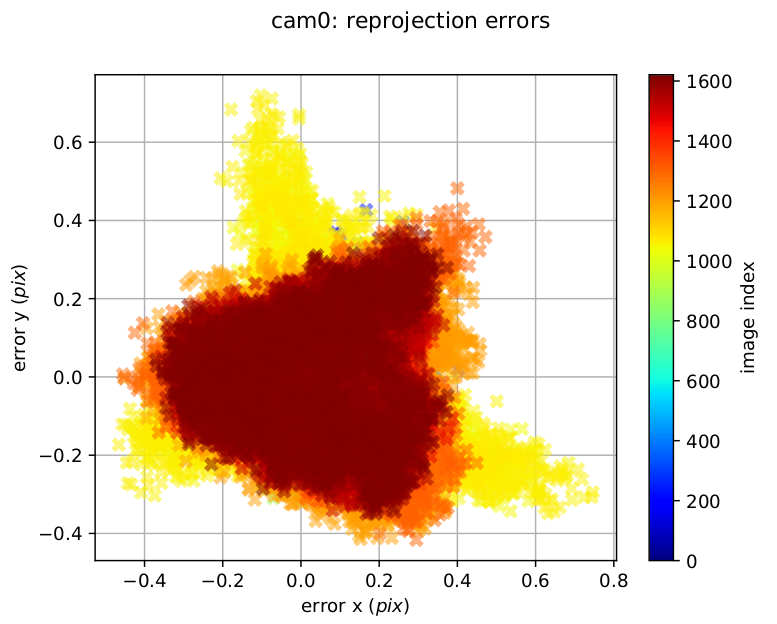

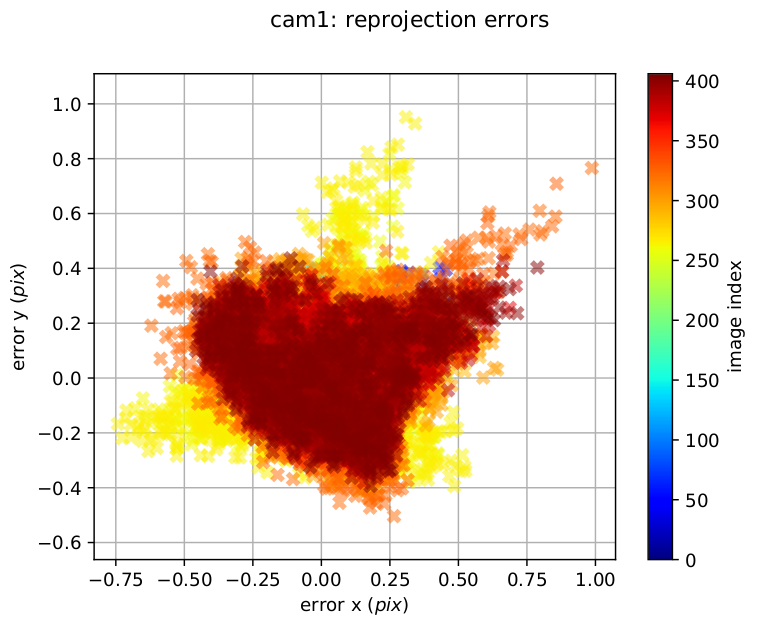

 （6）标定结果

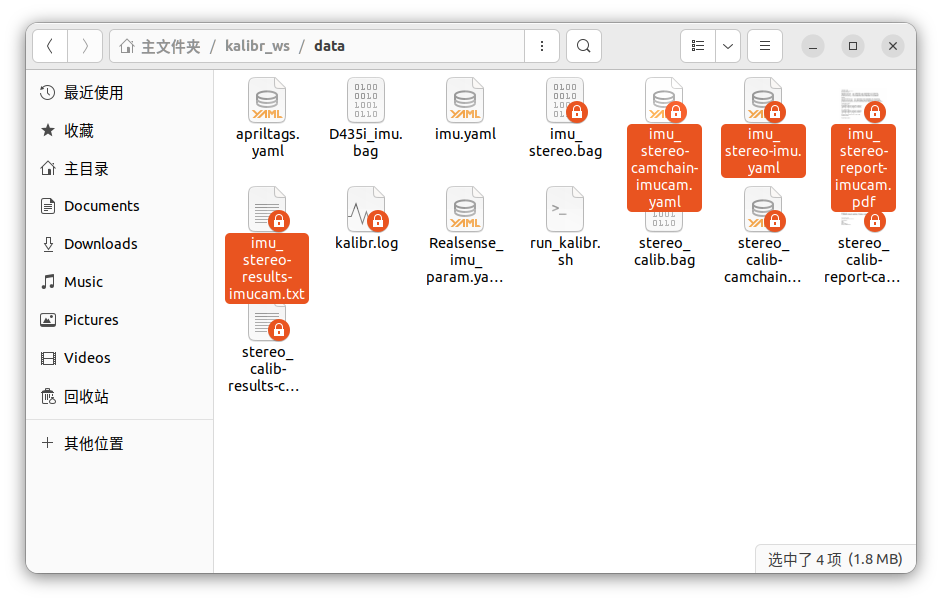

标定生成四个文件

 6. 补充

6.1. 保存容器为镜像

        将自己之前的容器保存成镜像拷贝到另一台电脑：

# 保存镜像到.tar 文件​​
# 语法：docker save -o 输出文件名.tar 镜像名[:标签]
docker save -o kalibr_backup.tar kalibr:latest

# 在另一台电脑上加载镜像
docker load -i kalibr_backup.tar
# 验证
docker images | grep kalibr

6.2 报错

问题：根据编译日志，sm_python 已成功编译，但 sm 模块仍无法导入

  • ​编译成功​​：检查日志（catkin build sm_python --no-deps --verbose）显示 sm_python 正确构建并生成了 libsm_python.so
  • ​​路径异常​​：Python模块被安装到了非标准路径 /catkin_ws/devel/lib/python2.7/dist-packages/sm/（多了一层sm子目录）

解决：创建符号链接

ln -s /catkin_ws/devel/lib/python2.7/dist-packages/sm /catkin_ws/devel/lib/python2.7/dist-packages/sm_python
