驱动控制电路对EMI影响的优化策略,让电路更安静!

驱动控制电路对EMI影响的优化策略

在电子设备中,驱动控制电路的设计对电磁干扰(EMI)有着至关重要的影响。下面,我们来聊聊几种优化策略,让电路更加“安静”。

QR模式:让开关损耗变小

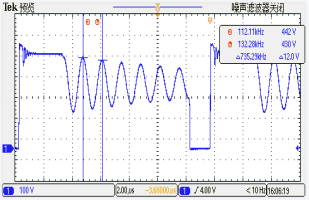

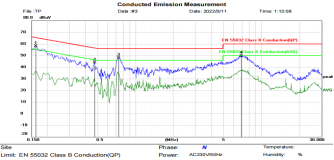

传统PWM控制方式Vds电压波形与传导测试数据

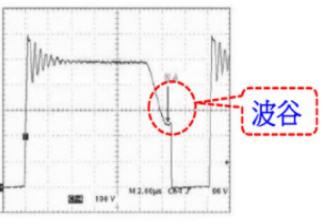

QR模式Vds电压波形与传导测试数据

QR模式,听起来挺高大上的,其实就是反激准谐振模式。它有点特别,是在DCM模式的基础上,让变压器初级电感和MOS管结电容玩起“谐振游戏”。简单来说,就是等磁芯能量放完,两者就开始谐振,等到MOS管结电容放电到最低点,初级开关就“咔嚓”一声,开通了。

这种模式下,硬开关转换器和谐振“联手”,开关损耗就小多了。而且,准谐振还能让传导或辐射干扰的频谱分量“瘦身”,真是个一举两得的好办法。

抖频技术:让频谱能量分散

抖频与非抖频电压波形对比

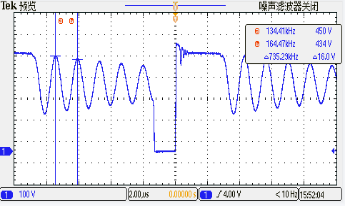

无抖频功能MOS管D极电压波形           抖频功能MOS管D极电压波形

频率抖动技术,听名字就知道,它是让开关电源的工作频率“摇摆不定”。这可不是为了好玩,而是为了应对EMI测试仪器的“挑剔”。

传导测试就像是给噪声信号“拍照”,把不同频率的噪声都记录下来。而抖频技术呢,就是让谐波干扰能量“遍地开花”,不再集中在某个频段。这样一来,EMI测量的峰值就降下来了,发射能量也减少了。

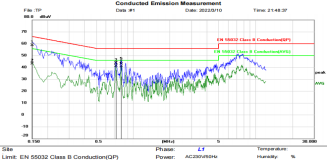

抖频与非抖频传导测试数据对比

无抖频功能传导测试数据

抖频功能传导测试数据

就像是聚会时,大家别都挤在一起,分散开来,空间就更宽松了。

开关MOS管G极驱动:细节决定成败

MOS管的开通速度和开关损耗,除了受控制IC的开关频率、占空比影响外,还得看驱动电路设计和MOS管本身的寄生参数。

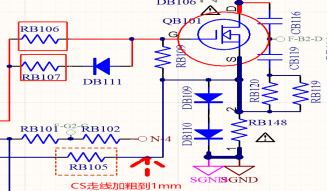

MOS管驱动电路设计                  MOS管寄生电容模型

有个简单的方法,就是调节开关MOS管G极驱动的串联电阻。这样一来,驱动信号的高频份量就被“过滤”掉了,开关噪声也就降低了。不过,副作用嘛,就是MOS管的开关损耗会增加一点,温升也会受影响。

这就像是开车时,踩油门别太猛,慢慢来,虽然加速慢了点,但车子更平稳,也更省油。

总的来说,优化驱动控制电路对EMI的影响,就像是给电子设备“降噪”,让它们运行得更安静、更稳定。
